1. Киришүү
Бул колдонмо Аллен Брэдли панелин орнотуу, иштетүү жана техникалык тейлөө боюнча маанилүү маалыматтарды берет.View Плюс 2711P-T7C4D8 Адам-Машина Интерфейси (HMI) терминалы. ПанельView Plus 2711P-T7C4D8 – бул сенсордук киргизүүсү бар 6.5 дюймдук түстүү блок, өнөр жайлык башкаруу колдонмолору үчүн иштелип чыккан жана туруктуу токтун кубат булагы менен иштейт. Түзмөктү орнотуудан же иштетүүдөн мурун, бул колдонмону кылдат окуп чыгыңыз.
Программалоо жана конфигурациялоо боюнча толук маалымат алуу үчүн, Панелди караңызView Кошумча документтерди Rockwell Automation компаниясынан алса болот.
2. Коопсуздук маалыматы
Жеке жаракаттарды жана жабдууларга зыян келтирбөө үчүн ар дайым төмөнкү коопсуздук чараларын сактаңыз:
- Квалификациялуу кадрларды: Орнотуу, жөндөө, иштетүү, программалоо, техникалык тейлөө жана оңдоо иштери өнөр жайлык башкаруу системалары жана коопсуздук жол-жоболору менен тааныш квалификациялуу персонал тарабынан аткарылышы керек.
- Электр энергиясын өчүрүү: Орнотуу, зымдарды тартуу же техникалык тейлөө иштерин жүргүзүүдөн мурун, жабдууларды толугу менен электр кубатынан ажыратыңыз. Муну аткарбасаңыз, электр тогуна урунуп же жабдуулардын бузулушуна алып келиши мүмкүн.
- Туура Жерге салуу: Түзмөктүн жергиликтүү жана улуттук электр эрежелерине ылайык туура жерге туташтырылганын текшериңиз.
- Экологиялык шарттар: Түзмөктү көрсөтүлгөн айлана-чөйрөнүн чегинде (температура, нымдуулук, титирөө) иштетиңиз.
- Зымдар: Бардык туташуулар үчүн тиешелүү зым өлчөгүчтөрдү жана изоляцияны колдонуңуз. Бардык туташуулардын бекем экенине ынаныңыз.
3. Пакеттин мазмуну
Таңгакты ачканда, бардык компоненттердин бар экенин жана бузулбаганын текшериңиз. Аллен Брэдли панели үчүн стандарттуу таңгакView Plus 2711P-T7C4D8 адатта төмөнкүлөрдү камтыйт:
- Аллен Брэдли ПанелView Plus 2711P-T7C4D8 терминалы (6.5" түстүү, сенсордук киргизүү)
- Орнотуучу жабдыктар (мисалы, клиптер, бурамалар)
- Документация (мисалы, Тез баштоо боюнча колдонмо, Коопсуздук жөнүндө маалымат)

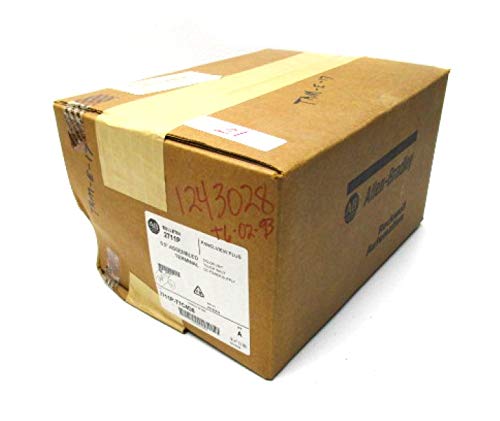

1-сүрөт: Аллен Брэдлинин панелиView Кошумча 2711P-T7C4D8 баштапкы жеткирүү кутучасында. Кутуда Аллен-Брэдли логотиби жана "БЮЛЛЕТЕНЬ 2711P ПАНЕЛИ" деген жазуусу бар продукттун этикеткасы бар.VIEW КОШУМЧА 6.5" ЖЫЙНАКТАЛГАН ТЕРМИНАЛДЫН ТҮСТҮҮ БЛОГУ, ТИЙҮҮЧҮ КИРГИЗҮҮ ТУРАК ТОКТУН КУРАЛЫ, CAT 2711P-T7C4D8".

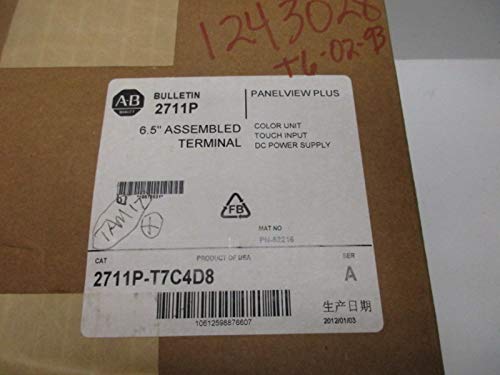

Сүрөт 2: Жакын пландан view жеткирүү кутусундагы продукттун этикеткасынын. Этикеткада "2711P-T7C4D8" моделинин номери так көрсөтүлүп, анын 6.5 дюймдук панель экенин көрсөтүп туратView Түстүү дисплей, сенсордук киргизүү жана туруктуу ток булагы бар кошумча терминал. Ошондой эле, анда "SER A" жана чыгарылган күнү "20121003" көрсөтүлгөн.
4. Орнотуу
4.1 Монтаждоо
- Панелди кесүү: Панелде көрсөтүлгөн өлчөмдөргө ылайык панелдин кесимин даярдаңызView 6.5 дюймдук модели үчүн орнотуу боюнча колдонмо.
- Терминалды киргизүү: Панелди салыңызView Панелдин алдыңкы бетиндеги кесилген жерге кошумча терминалды киргизиңиз.
- Коопсуз орнотуу: Берилген бекитүүчү клиптерди жеampТерминалды панелге бекем бекитүү үчүн s. Тийиштүү пломба түзүү үчүн бирдей басымды камсыз кылыңыз.
4.2 Электр зымдары
2711P-T7C4D8 туруктуу ток булагы менен жабдууну талап кылат. Төөнөгүчтөрдүн так дайындоолору үчүн терминалдын зым схемасын караңыз.
- Кубат туташуу: Туруктуу токтун кубат булагын белгиленген кубат терминалдарына туташтырыңыз. Туура полярдуулукту сактаңыз.
- Негиздөө: Коргоочу жерге туташтыргычты терминалдын жерге туташтыруучу бурамасына туташтырыңыз.
- Байланыш: PLC же башка тармактык түзмөктөргө туташуу үчүн байланыш кабелдерин (мисалы, Ethernet, сериялык) тиешелүү портторго туташтырыңыз.
4.3 Баштапкы кубаттуулук
Бардык туташуулар коопсуз жана текшерилгенден кийин, панелге электр кубатын кошуңузView Плюс терминалы. Терминал күйүп, жүктөө ырааттуулугун көрсөтүшү керек. Баштапкы конфигурациялоо үчүн экрандагы көрсөтмөлөрдү аткарыңыз.
5. Иштөө
ПанельView Plus 2711P-T7C4D8 сенсордук экрандуу HMI болуп саналат. Өз ара аракеттенүү, негизинен, экран элементтерине тийүү аркылуу ишке ашат.
- Навигация: Дисплейдеги тиешелүү баскычтарды же аймактарды басуу менен экрандар жана менюлар аркылуу өтүңүз.
- Маалыматтарды киргизүү: Суралган учурда сандык же тексттик маалыматтарды киргизүү үчүн экрандагы баскычтопту колдонуңуз.
- Колдонмо жүктөө: Тиркемелер, адатта, панелге жүктөлөтView Кошумча иштеп чыгуу чөйрөсүнөн (мисалы, FactoryTalk) View Studio) тармак же алынуучу медиа аркылуу. Толук нускамалар үчүн программалык камсыздоонун документтерин караңыз.
- Системалык меню: Орнотуулар, диагностика жана башка маалымат алуу үчүн система менюсуна кириңиз file экрандын белгилүү бир аймагын же атайын баскычты (эгер конфигурацияланган болсо) басуу менен башкаруу.
6. Техникалык тейлөө
6.1 Тазалоо
Оптималдуу иштөөнү жана окумдуулугун сактоо үчүн, дисплейди жана корпусту мезгил-мезгили менен тазалап туруңуз.
- Дисплей: Жумшак, түксүз кездемени колдонуңуз dampСенсордук экранды сүртүү үчүн жумшак, абразивдүү эмес тазалоочу каражат (мисалы, экран тазалагыч) менен эритиңиз. Тазалоочу каражатты түз эле экранга чачпаңыз.
- Турак жай: Сырткы корпусту жарнама менен сүртүңүзamp кездеме. Катуу химиялык заттардан же эриткичтерден алыс болуңуз.
6.2 Микропрограмма жаңыртуулары
Роквелл автоматикасын мезгил-мезгили менен текшерип туруңуз webПанелиңиз үчүн программалык камсыздоону жаңыртуу сайтыView Plus терминалы. Микропрограммалык камсыздоону жаңыртуу жаңы функцияларды, иштин натыйжалуулугун жакшыртууларды жана каталарды оңдоону камсыздай алат. Микропрограммалык камсыздоону жаңыртуу топтому менен берилген көрсөтмөлөрдү кылдаттык менен аткарыңыз.
7. Кыйынчылыктарды
Бул бөлүмдө кеңири таралган көйгөйлөрдүн чечимдери берилген. Татаалыраак көйгөйлөр үчүн техникалык колдоо кызматына кайрылыңыз.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Терминал күйбөйт. | Электр менен камсыздоо жок, зымдар туура эмес, электр менен камсыздоо бузук. | Кубаттуу байланыштарды жана тtage. Электр менен камсыздоонун иштешин текшериңиз. |
| Дисплей бош же бурмаланган. | Арткы жарыктын иштебей калышы, туура эмес дисплей жөндөөлөрү, жабдык көйгөйү. | Система менюсунан дисплей жөндөөлөрүн текшериңиз. Түзмөктү өчүрүп күйгүзүңүз. Эгерде көйгөй чечилбесе, колдоо кызматына кайрылыңыз. |
| Сенсордук экран жооп бербейт. | Калибрлөө көйгөйү, экранда тактар, жабдыктын иштебей калышы. | Экранды тазалаңыз. Система менюсунан сенсордук экранды кайра калибрлеп көрүңүз. |
| PLC менен байланыш катасы. | Туура эмес байланыш жөндөөлөрү, бузук кабель, тармак көйгөйү. | HMI жана PLC түзмөктөрүндөгү байланыш жөндөөлөрүн текшериңиз. Кабелдин бүтүндүгүн жана тармактын абалын текшериңиз. |
8. Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Модель номери | 2711P-T7C4D8 |
| Сериялар | A |
| Дисплей өлчөмү | 6.5 дюйм |
| Дисплей түрү | Түс |
| Киргизүү түрү | Сенсордук экран |
| Электр камсыздоо | DC Power |
| Өндүрүүчү | Аллен Брэдли (Роквелл Автоматташтыруу) |
9. Кепилдик жана колдоо
Аллен Брэдли панелиView Plus 2711P-T7C4D8 стандарттуу өндүрүүчүнүн кепилдиги менен камтылган. Кепилдиктин конкреттүү шарттары жана эрежелери үчүн, өнүмүңүз менен кошо берилген документтерди караңыз же расмий Rockwell Automation дүкөнүнө баш багыңыз. webсайт.
Техникалык жардам алуу, ушул колдонмодон тышкары мүчүлүштүктөрдү оңдоо же оңдоо жөнүндө маалымат алуу үчүн Rockwell Automation техникалык колдоо кызматына же ыйгарым укуктуу дистрибьюторуңузга кайрылыңыз.
