1. Киришүү
Бул колдонмо JBL S түзмөгүңүздү туура орнотуу, иштетүү жана техникалык тейлөө боюнча маанилүү маалыматтарды берет.tage 3627 6.5-inch two-way car audio speakers. Please read this manual thoroughly before attempting installation or use to ensure optimal performance and safety.
2. Коопсуздук маалыматы
Ар дайым төмөнкү коопсуздук чараларын сактаңыз:
- Disconnect the vehicle's battery before beginning any electrical installation to prevent short circuits.
- Ensure all wiring is properly insulated and secured to prevent damage or interference.
- Орнотуу процессинин кайсы бир аспектиси боюнча күмөн санасаңыз, кесипкөй орнотуучуга кайрылыңыз.
- Avoid installing speakers in locations that obstruct vehicle operation or safety features.
- Динамиктерди ашыкча нымдуулукка же өтө жогорку температурага дуушар кылбаңыз.
3. Пакеттин мазмуну
Пакетте бардык буюмдар бар экенин текшериңиз:
- 2 x JBL Stage 3627 6.5-inch Speakers
- 2 x Динамик торлору
- 8 x Монтаждоо бурамалар
- 8 x ылдамдыктагы клиптер
Figure 3.1: JBL Stage 3627 Speakers and included components.
4. Өзгөчөлүктөрү
JBL Stage 3627 speakers incorporate several design elements for enhanced audio performance:
- Plus One Woofers Cones: Designed to provide a larger surface area, which increases overall efficiency by up to 2dB. This contributes to superior output and performance, especially when upgrading from a factory system.
- Edge-driven Dome Tweeter: Delivers a broader and smoother high-frequency response for clear and detailed sound.
- Engineered to Fit: Designed for compatibility with a wide range of vehicle applications.
- Vented Basket Frame Design: Helps to cool the voice coils, contributing to speaker reliability and longevity.
5. Орнотуу жана орнотуу
Proper installation is crucial for optimal speaker performance. Follow these general steps:
5.1. Даярдоо
- Унааңыздын аккумуляторунун терс терминалын ажыратыңыз.
- Remove existing speakers or access the speaker mounting locations in your vehicle.
- Ensure the mounting location has sufficient depth and clearance for the JBL Stage 3627 speakers. Refer to the specifications section for dimensions.
5.2. Электр зымдары
- Унааңыздын аудио системасынан оң (+) жана терс (-) динамик зымдарын аныктаңыз.
- Connect the positive terminal of the JBL speaker to the positive wire from the audio system.
- Connect the negative terminal of the JBL speaker to the negative wire from the audio system.
- Кыска туташуунун алдын алуу үчүн бардык туташуулардын коопсуз жана туура изоляцияланганын текшериңиз.

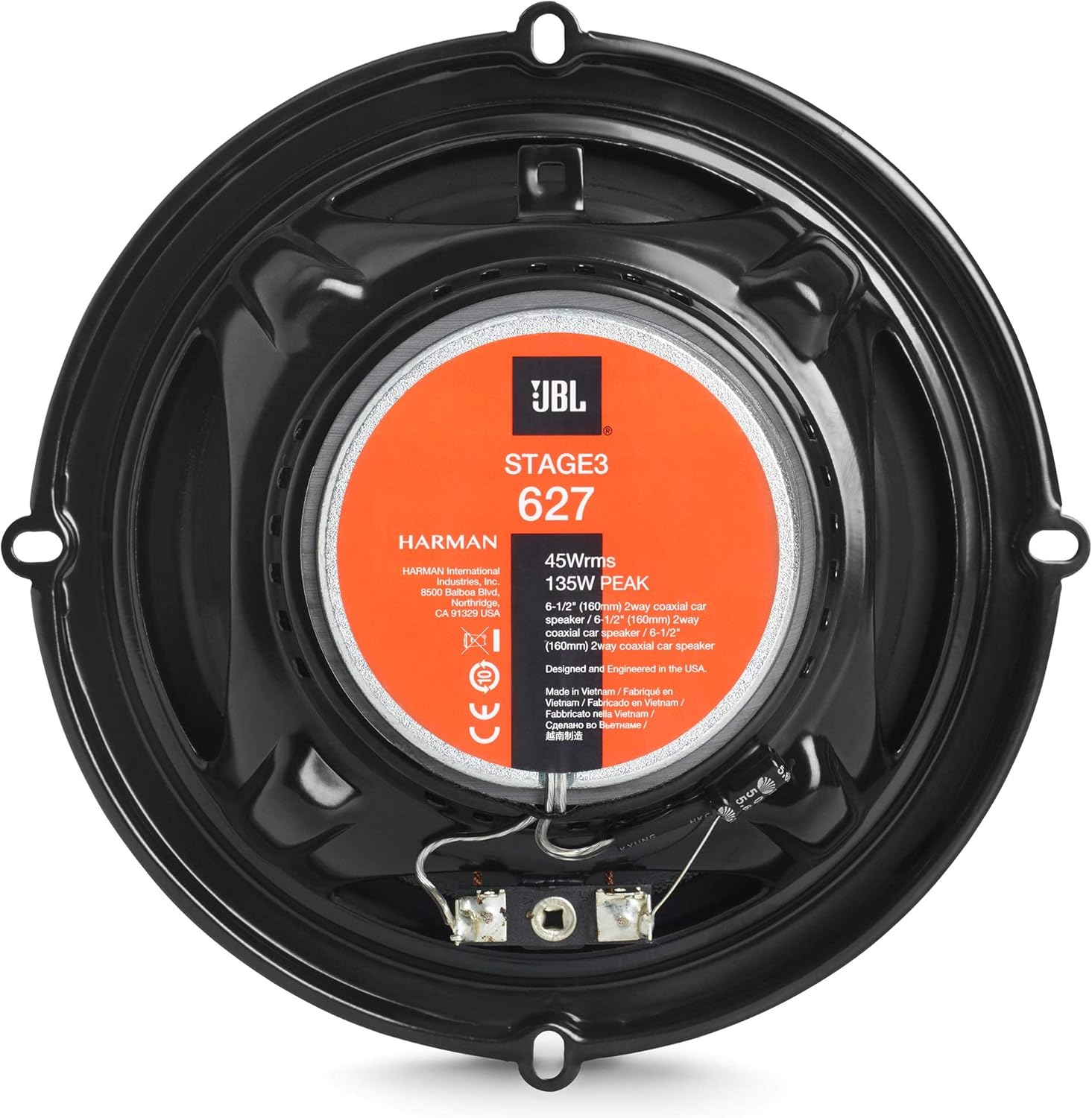

5.1-сүрөт: Арткы view of the speaker with wiring terminals.
5.3. Монтаждоо
- Place the speaker into the mounting opening.
- Align the speaker's mounting holes with the vehicle's mounting points.
- Secure the speaker using the provided mounting screws and speed clips. Do not overtighten.
- If desired, attach the speaker grilles over the installed speakers.
Сүрөт 5.2: Алдыңкы view of the speaker without grille.
Сүрөт 5.3: Алдыңкы view of the speaker with grille.
5.4. Акыркы кадамдар
- Унаанын аккумуляторунун терс терминалын кайра туташтырыңыз.
- Test the speakers to ensure they are functioning correctly.
6. Иштөө
Орнотулгандан кийин, JBL Stage 3627 speakers operate as part of your vehicle's audio system. Adjust audio settings (bass, treble, balance, fader) on your head unit or amplifier to achieve your preferred sound quality. Avoid setting volume levels excessively high for prolonged periods to prevent speaker damage and hearing loss.
7. Техникалык тейлөө
JBL Stage 3627 speakers require minimal maintenance:
- Тазалоо: Use a soft, dry cloth to gently wipe the speaker grilles and cones. Do not use harsh chemicals or abrasive cleaners.
- Текшерүү: Зымдардын туташууларынын бошоп же дат басып калганын мезгил-мезгили менен текшерип туруңуз.
- Курчап турган чөйрө: Ensure the speakers are not exposed to direct sunlight for extended periods or extreme temperature fluctuations, which can degrade materials over time.
8. Кыйынчылыктарды
If you encounter issues with your JBL Stage 3627 speakers, refer to the following common problems and solutions:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Динамиктерден үн жок | Бошоң же туура эмес зым байланыштары Башкы блок же ampкөтөргүч күйгүзүлгөн эмес Blown fuse in audio system | Check and secure all speaker wires Ensure audio system is on and functioning Inspect and replace any blown fuses |
| Бурмаланган же начар үн сапаты | Туура эмес аудио жөндөөлөрү Over-driving speakers (volume too high) Бузулган динамик конусу же үн катушкасы Туура эмес импеданс дал келүүсү | Adjust bass/treble, balance, and fader settings Reduce volume to a moderate level Inspect speakers for physical damage Ensure speakers are compatible with ampкөтөрүүчү импеданс |
| Үзүлбөгөн үн | Бошоң зымдар байланышы Туура эмес аудио булагы же ampөмүрлүү | Бардык зымдарды байланыштарды текшерип, коопсуздандырыңыз Test with a different audio source or consult an audio technician |
Эгерде бул чечимдерди колдонуп көргөндөн кийин да көйгөй чечилбесе, JBL кардарларды колдоо кызматына же квалификациялуу автоунаа аудио технигине кайрылыңыз.
9. Техникалык шарттар
JBL S үчүн деталдуу техникалык мүнөздөмөлөрtage 3627 6.5-inch Two-Way Car Audio Speakers:
| Спецификация | Нарк |
|---|---|
| Модель аты | Stage 3627 |
| Элемент моделинин номери | Stage3627AM |
| Динамик түрү | Вуфер (коаксиалдуу) |
| Динамик өлчөмү | 6.5 дюйм |
| Динамиктин максималдуу чыгаруу күчү | 225 Ватт |
| Көлөмдүү үн каналынын конфигурациясы | 2.0 |
| Байланыш технологиясы | Зымдуу |
| Продукт үчүн сунушталган колдонуу | Унаа |
| Шайкеш түзмөктөр | Унаа |
| Түс | Кара |
| Продукциянын өлчөмдөрү | 17"D x 15.25"W x 9.75"H |
| Элемент Салмагы | 2.9 фунт |
| Суу өткөрбөйт | ЖАЛГАН |
| UPC | 050036353908 |
| Өндүрүүчү | JBL |
| Дата биринчи жеткиликтүү | 8-февраль, 2019-жыл |
9.1-сүрөт: Каптал view of the speaker, illustrating its depth.
10. Кепилдик жана колдоо
JBL Stage 3627 speakers come with a Limited Warranty. Please refer to the warranty card included with your product or visit the official JBL webдеталдуу кепилдик шарттары жана шарттары үчүн сайт.
For technical support, troubleshooting assistance, or warranty claims, please contact JBL customer service through their official webсайт же продукт документациясында көрсөтүлгөн байланыш маалыматы.
