Einhell зымсыз сокку берүүчү драйвер TE-CD 18/48 Li-i колдонуучусунун колдонмосу

Маанилүү коопсуздук нускамалары

Бул электр куралы менен берилген бардык коопсуздук эскертүүлөрүн, нускамаларды, иллюстрацияларды жана спецификацияларды окуңуз. Төмөндө саналып өткөн бардык көрсөтмөлөрдү аткарбоо электр тогуна, өрткө жана/же олуттуу жаракатка алып келиши мүмкүн.

Жалпы электр куралынын коопсуздук эскертүүлөрү

• Жумуш аймагынын коопсуздугу: Жумуш аймагын таза жана жакшы жарыктандырыңыз. Башаламан же караңгы жерлер кырсыкка чакырат. Жарылуучу чөйрөдө, мисалы, күйүүчү суюктуктар, газдар же чаң бар жерде электр шаймандарын иштетпеңиз.
• Электр коопсуздугу: Электр шайманынын сайгычтары розеткага дал келиши керек. Эч качан сайгычты эч кандай жол менен өзгөртпөңүз. Электр шаймандарын жамгырга же нымдуу шарттарга тийгизбеңиз.
• Жеке коопсуздук: Stay alert, watch what you are doing, and use common sense when operating a power tool. Use personal protective equipment. Always wear eye protection.
• Электр куралын колдонуу жана сактоо: Электр аспапты күчтөп албаңыз. Колдонмоңуз үчүн туура электр шайманын колдонуңуз. Оңдоолорду жасоодон, аксессуарларды алмаштыруудан же электр шаймандарын сактоодон мурда батарейканы электр шайманынан ажыратыңыз.

Батареянын жана заряддагычтын коопсуздугу

• Only use the charger specified by the manufacturer to recharge. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.
• Электр шаймандарын атайын дайындалган батарейкалар менен гана колдонуңуз. Башка батарейка топтомдорун колдонуу жаракат алуу жана өрт чыгуу коркунучун жаратышы мүмкүн.
• Батарея таңгагы колдонулбаганда, аны бир терминалдан экинчи терминалга туташтыра турган кагаз клиптер, тыйындар, ачкычтар, мыктар, бурамалар же башка кичинекей металл буюмдар сыяктуу башка металл нерселерден алыс кармаңыз.
• Адепсиз шарттарда батареядан суюктук чыгып кетиши мүмкүн; байланышты болтурбоо. Кокусунан тийип калса, суу менен жууп салыңыз. Эгерде суюктук көзгө тийсе, кошумча медициналык жардамга кайрылыңыз.

Продукт бүттүview

The Einhell TE-CD 18/48 Li-i is a versatile cordless impact driver designed for drilling, impact drilling, and screwing tasks. It is part of the Power X-Change battery system, ensuring compatibility with other Einhell 18V batteries.

1-сүрөт: The Einhell TE-CD 18/48 Li-i Cordless Impact Driver shown with its two 2.0Ah Power X-Change batteries, charger, and storage case. This image illustrates the complete kit included with the product.

Негизги компоненттер

• Чак: For securing drill bits and screwdriver bits.
• Моментти тандоочу шакекче: Adjusts the torque for screwing applications.
• Функция тандагыч: Switches between drilling, impact drilling, and screwing modes.
• Ылдамдыкты тандоочу которгуч: Controls the two-speed gear for different applications.
• Trigger Switch: Activates the tool and controls speed (variable speed).
• Алдыга/Артка которуу: Айлануу багытын өзгөртөт.
• LED иш жарык: Жумуш аймагын жарык кылат.
• Батарея топтому: 18V Power X-Change Li-ion battery.
• Батарея заряддагыч: For recharging the Power X-Change batteries.
• Көмөкчү тутка: Кошумча кармап жана башкарууну камсыз кылат.

Жайгашуу

1. Батареяны заряддоо

1. Заряддоо түзүлүштү ылайыктуу розеткага туташтырыңыз.
2. Батарея пакетин заряддагычка салыңыз. Анын ордуна чыкылдатуусун камсыз кылыңыз.
3. The charging indicator light on the charger will show the charging status. Refer to the charger's specific instructions for light indications.
4. Толук заряддалгандан кийин, батареяны заряддагычтан чыгарыңыз.

2. Батареяны салуу жана чыгаруу

• Киргизүүдө: Slide the charged battery pack into the base of the impact driver until it locks securely.
• Алып салуу: Press the release button(s) on the battery pack and slide it out of the tool.

3. Attaching and Removing Drill Bits/Accessories

1. Аспаптын өчүрүлгөнүн жана батарейканын чыгарылганын текшериңиз.
2. Жаактарды ачуу үчүн патронду сааттын жебесине каршы айландырыңыз.
3. Бургулоочу учту же кошумча жабдууну патронго киргизиңиз, анын борборлоштурулганын текшериңиз.
4. Жаактарын буроонун айланасында бекем кысуу үчүн патронду саат жебеси боюнча айландырыңыз. Кол менен бекем кысыңыз.
5. To remove, rotate the chuck counter-clockwise and pull out the bit.

4. Көмөкчү тутканы бекитүү

The auxiliary handle provides better control, especially during impact drilling or when working with higher torque. Screw the auxiliary handle onto the designated threaded collar at the front of the drill until it is firm. Adjust its position for comfortable use.

Иштөө нускамалары

1. Күйгүзүү/өчүрүү жана ылдамдыкты көзөмөлдөө

• Күйгүзүү үчүн: Press the trigger switch. The tool's speed is variable depending on how far the trigger is pressed.
• Өчүрүү үчүн: Ишти ачкычты бошотуңуз.
• Ылдамдык тандоо: Use the 2-speed gear selector switch located on top of the tool. Position '1' is for low speed and high torque (e.g., screwing, large diameter drilling). Position '2' is for high speed and lower torque (e.g., small diameter drilling).

2. Setting Rotation Direction (Forward/Reverse)

The forward/reverse switch is located above the trigger. Push it to the left for forward rotation (drilling/screwing in) and to the right for reverse rotation (removing screws). Ensure the switch is in the center position when not in use to prevent accidental starting.

3. Иштөө режимин жана моментти тандоо

• Бурама режими: Rotate the function selector ring to the screw symbol. Adjust the torque selector ring to the desired setting (1-21). Lower numbers are for smaller screws or softer materials; higher numbers for larger screws or harder materials.
• Бургулоо режими: Rotate the function selector ring to the drill bit symbol. The clutch will not engage, providing maximum torque for drilling.
• Таасирдүү бургулоо режими: Rotate the function selector ring to the hammer symbol. This mode is for drilling into masonry or concrete.

4. LED Work Light колдонуу

The integrated LED work light automatically illuminates the work area when the trigger is pressed, improving visibility in dimly lit conditions.

5. Иштетүү боюнча жалпы кеңештер

• Always hold the tool firmly with both hands, especially when using the auxiliary handle.
• Туруктуу, бирдей басымды колдонуңуз. Куралды мажбурлабаңыз.
• For drilling, start with a slow speed to create a pilot hole, then increase speed as needed.
• When screwing, use the appropriate torque setting to prevent stripping screw heads or damaging the workpiece.

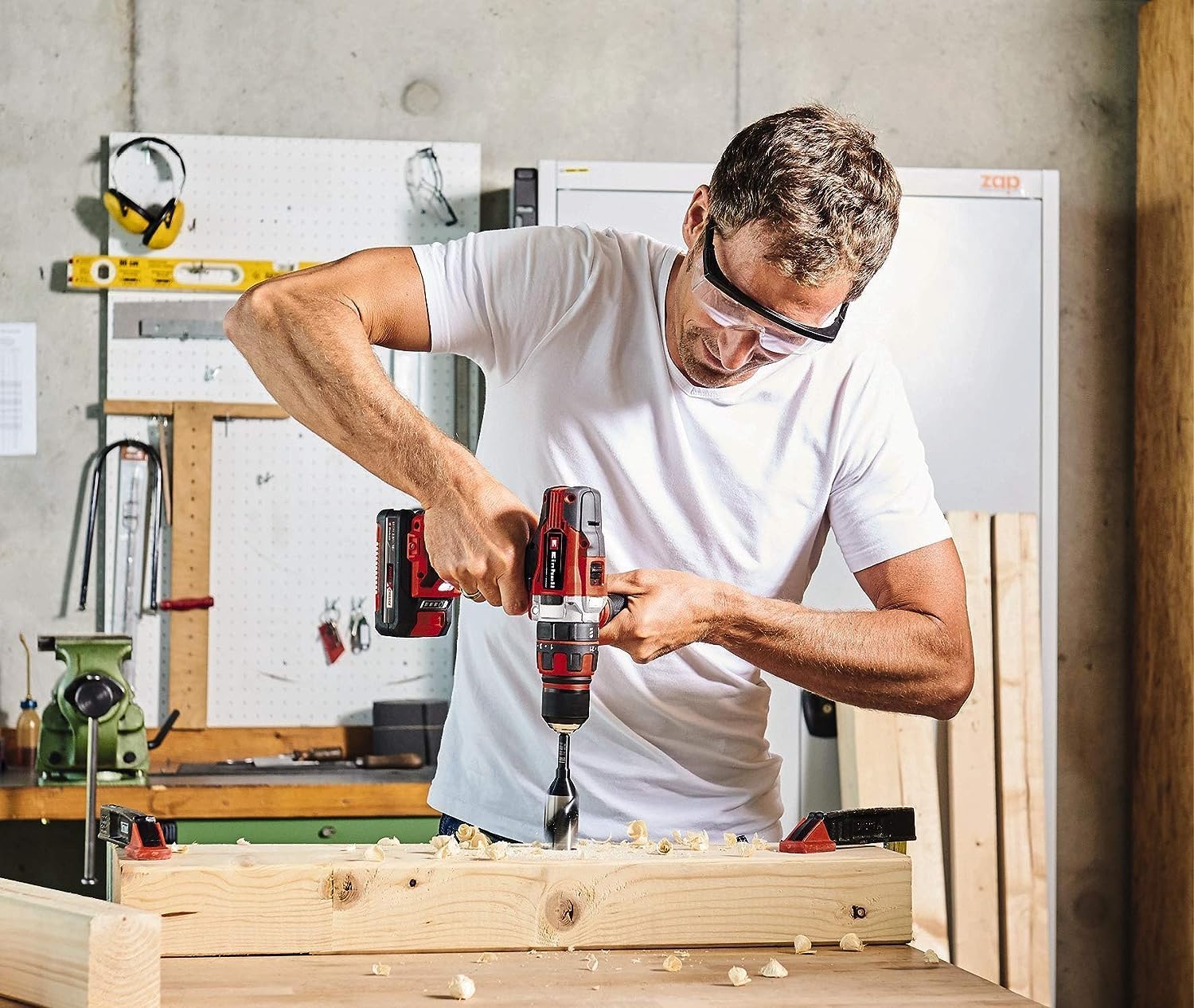

2-сүрөт: An individual demonstrating the use of the Einhell TE-CD 18/48 Li-i Cordless Impact Driver for drilling into a wooden beam. This illustrates proper handling and application of the tool during operation.

Техникалык тейлөө

Regular maintenance ensures the longevity and optimal performance of your Einhell Cordless Impact Driver.

1. Тазалоо

• Тазалоодон мурун дайыма батарейканы алып салыңыз.
• Ашыкча ысып кетпеши үчүн желдетүү тешиктерин таза кармаңыз. Жумшак щетканы же кысылган абаны колдонуңуз.
• Курал корпусун жумшак менен сүртүңүз, гamp кездеме. Катуу тазалоочу каражаттарды же эриткичтерди колдонбоңуз.
• Биттерди туура кармаш үчүн патрондун жаактарын дайыма тазалап туруңуз.

2. Батареяга кам көрүү

• Батареяларды салкын, кургак жерде, түз күндүн нурунан жана экстремалдык температурадан алыс сактаңыз.
• Do not allow batteries to fully discharge for extended periods. Recharge them periodically if not in use.
• Inspect battery terminals for dirt or corrosion and clean if necessary.

3. Сактоо

Store the impact driver, batteries, and charger in the provided carry case in a dry, secure location, out of reach of children. Ensure the battery is removed from the tool before storage.

Проблемаларды чечүү

If you encounter problems not listed here or if solutions do not resolve the issue, please contact Einhell customer support.

Техникалык шарттар

Кепилдик жана колдоо

Einhell products are manufactured to high-quality standards and undergo strict quality controls. This product is covered by a manufacturer's warranty, details of which can typically be found on the official Einhell webсайтында же продуктунун таңгагында.

For warranty claims, technical support, or spare parts, please contact your local Einhell service center or visit the official Einhell website for contact information and further assistance.

Сураныч, кепилдик дооматтар үчүн сатып алуу далилиңизди сактап коюңуз.
