VONROC MS500AC радиалдык кескич араа колдонуучусунун колдонмосу

1. Киришүү

This manual provides essential information for the safe and effective use of your VONROC MS500AC Radial Mitre Saw. Please read these instructions carefully before operating the machine and retain them for future reference. Proper use and maintenance will ensure optimal performance and extend the life of your tool.

Image 1.1: The VONROC MS500AC Radial Mitre Saw, showcasing its main components including the saw blade, motor housing, and base.

2. Жалпы коопсуздук нускамалары

ЭСКЕРТҮҮ: Бул электр куралы менен берилген бардык коопсуздук эскертүүлөрүн, нускамаларды, иллюстрацияларды жана спецификацияларды окуңуз. Төмөндө саналып өткөн бардык көрсөтмөлөрдү аткарбоо электр тогуна, өрткө жана/же олуттуу жаракатка алып келиши мүмкүн.

2.1. Жумуш аймагынын коопсуздугу

• Жумуш аймагын таза жана жакшы жарыктандырыңыз. Башаламан же караңгы жерлер кырсыкка чакырат.
• Жарылуучу чөйрөдө, мисалы, күйүүчү суюктуктар, газдар же чаң бар жерде электр шаймандарын иштетпеңиз. Электр шаймандары чаңды же түтүндү тутандыруучу учкундарды жаратат.
• Электр шайманын иштетип жатканда балдарды жана жанында тургандарды алыс кармаңыз. Алаксытуулар сизди башкара албай калышы мүмкүн.

2.2. Электр коопсуздугу

• Электр шайманынын сайгычтары розеткага дал келиши керек. Эч качан сайгычты эч кандай жол менен өзгөртпөңүз.
• Түтүктөр, радиаторлор, диапазондор жана муздаткычтар сыяктуу жерге туташтырылган же жерге төшөлгөн беттерге денеге тийбеңиз. Денеңиз жерге туташтырылган же жерге туташтырылган болсо, электр тогуна урунуп калуу коркунучу жогору.
• Электр шаймандарын жамгырга же нымдуу шарттарга тийгизбеңиз. Электр шайманына суу киргенде электр тогуна урунуу коркунучу көбөйөт.

2.3. Жеке коопсуздук

• Дайыма коргоочу көздү тагыныңыз. Коопсуздук көз айнек, көз айнек же бет калкан колдонуңуз.
• Wear hearing protection. Prolonged exposure to noise can cause hearing damage.
• Туура кийин. Бош кийимдерди же зер буюмдарды кийбеңиз. Чачыңызды жана кийимиңизди кыймылдуу бөлүктөрдөн алыс кармаңыз.
• Сергек болуңуз, эмне кылып жатканыңызды байкаңыз жана электр шайманын иштетип жатканда акыл-эстүү болуңуз.

2.4. Mitre Saw Specific Safety

• Always use the correct blade for the material being cut.
• Даярдоочу бөлүктүн бекем clampкесүү алдында.
• Never reach into the blade area when the saw is running or connected to power.
• Кесүүнү баштоодон мурун бычактын толук ылдамдыгына жетүүгө уруксат бериңиз.
• Use the laser guide and LED light for improved accuracy and visibility, but always verify the cut line manually.

Сүрөт 2.1: Мисample of safety labels and warnings found on the saw, including laser radiation warnings.

3. Пакеттин мазмуну

Carefully unpack the contents and check for any damage or missing parts. If any parts are missing or damaged, please contact VONROC customer support.

• VONROC MS500AC Radial Mitre Saw
• Saw Blade (Ø216 mm, 40-toothed)
• Чаң баштык
• Аллен Wrench
• Work Piece Clamp
• Bench Extensions (2 units)
• Колдонуучунун Колдонмосу (бул документ)

4. Продукт бүтүп калдыview

The VONROC MS500AC is a powerful 2000W radial mitre saw designed for precise cutting of wood. It features a 216mm saw blade, integrated laser guidance, and an LED work light for enhanced accuracy and visibility.

4.1. Негизги өзгөчөлүктөрү

• Лазердик түзмөк: Provides a clear line for controlled and straight sawing.
• Интегралдык LED жарык: Illuminates the workpiece for optimal visibility, even in low-light conditions.
• Adjustable Mounting Features: Allows for versatile and precise adjustments for various cuts.
• Large Saw Capacity: Capable of cutting wood pieces up to 65 x 340 mm.
• Күчтүү мотор: 2000W motor with 4700 RPM for efficient cutting.

Image 4.1: Detail of the laser guide and LED work light, highlighting their position above the saw blade.

5. Орнотуу жана чогултуу

Before first use, ensure the saw is securely mounted on a stable workbench. Follow these steps for initial setup:

5.1. Арааны орнотуу

1. Place the mitre saw on a firm, level surface.
2. Арааны тиешелүү болтторду же кескичтерди колдонуп, жумушчу столго бекитиңизamps through the mounting holes in the base.

5.2. Attaching Bench Extensions

The included bench extensions provide additional support for longer workpieces.

1. Slide the bench extensions into the designated slots on either side of the saw base.
2. Tighten the locking screws to secure them in place.

5.3. Installing the Dust Bag

Attach the dust bag to the dust extraction port to collect sawdust during operation.

1. Арадагы чаң чыгаруучу портту табыңыз.
2. Securely attach the dust bag to the port. Ensure it is firmly in place to prevent detachment during use.

5.4. Adjusting the Work Piece Clamp

Даярдоочу бөлүгү clamp helps secure material for safe and accurate cutting.

1. Дайындаманы салыңыз clamp into the designated hole on the saw table.
2. Adjust its position to firmly hold the workpiece against the fence.

6. Иштөө нускамалары

Always wear appropriate personal protective equipment (PPE) including eye protection, hearing protection, and a dust mask when operating the saw.

6.1. Basic Cutting Procedure

1. Жумушчу бөлүгүн даярдоо: Mark your desired cut line on the material.
2. Жумушчу бөлүгүнүн орду: Даярдаманы тосмого бекем коюп, аны cl менен бекитиңизamp. Ensure the material is fully supported.
3. Adjust Angles (if necessary):
   • Митер бурч: Adjust the turntable to the desired mitre angle (up to 45 degrees left or right). Lock the turntable in place.
   • Эң бурч: Tilt the saw head to the desired bevel angle (up to 45 degrees). Lock the saw head in place.
4. Activate Laser and LED: Turn on the laser guide and LED work light for precise alignment and improved visibility.
5. Баштоо араа: Press the power switch to start the motor. Allow the blade to reach full speed before beginning the cut.
6. Кесүүнү аткаруу:
   • For straight cuts, slowly lower the saw blade through the workpiece.
   • For radial (sliding) cuts, pull the saw head towards you, lower the blade into the material, and then push the saw head smoothly through the workpiece.
7. Release Saw: Once the cut is complete, release the power switch and allow the blade to stop completely before raising the saw head.
8. Жумушчу бөлүгүн алып салуу: Carefully remove the cut material.

Image 6.1: Demonstrating a cut with the saw, showing proper hand placement and dust extraction hose.

Image 6.2: Illustration of the saw head tilting for bevel cuts, adjustable up to 45 degrees.

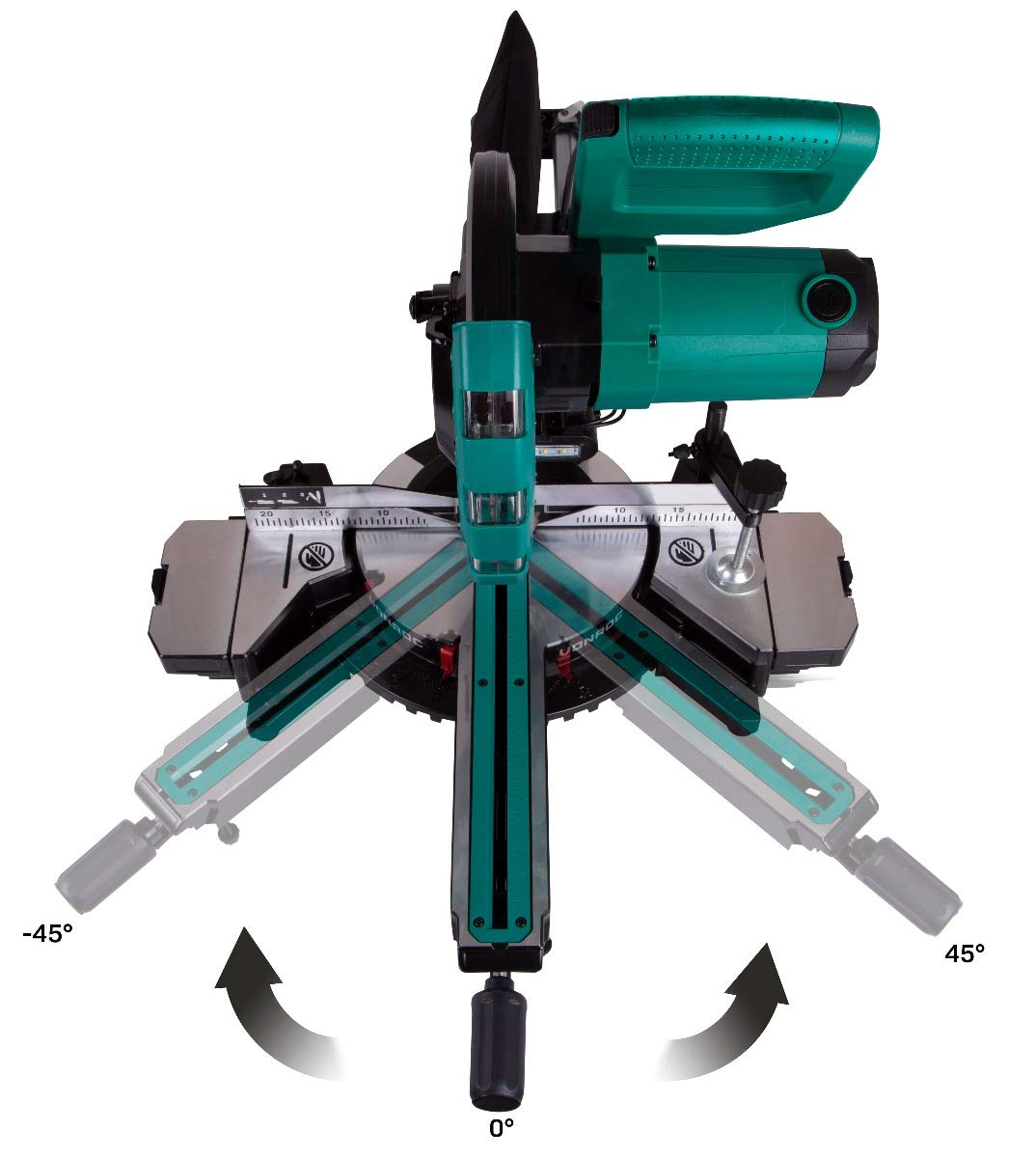

Image 6.3: Illustration of the saw base rotating for mitre cuts, adjustable from -45 to +45 degrees.

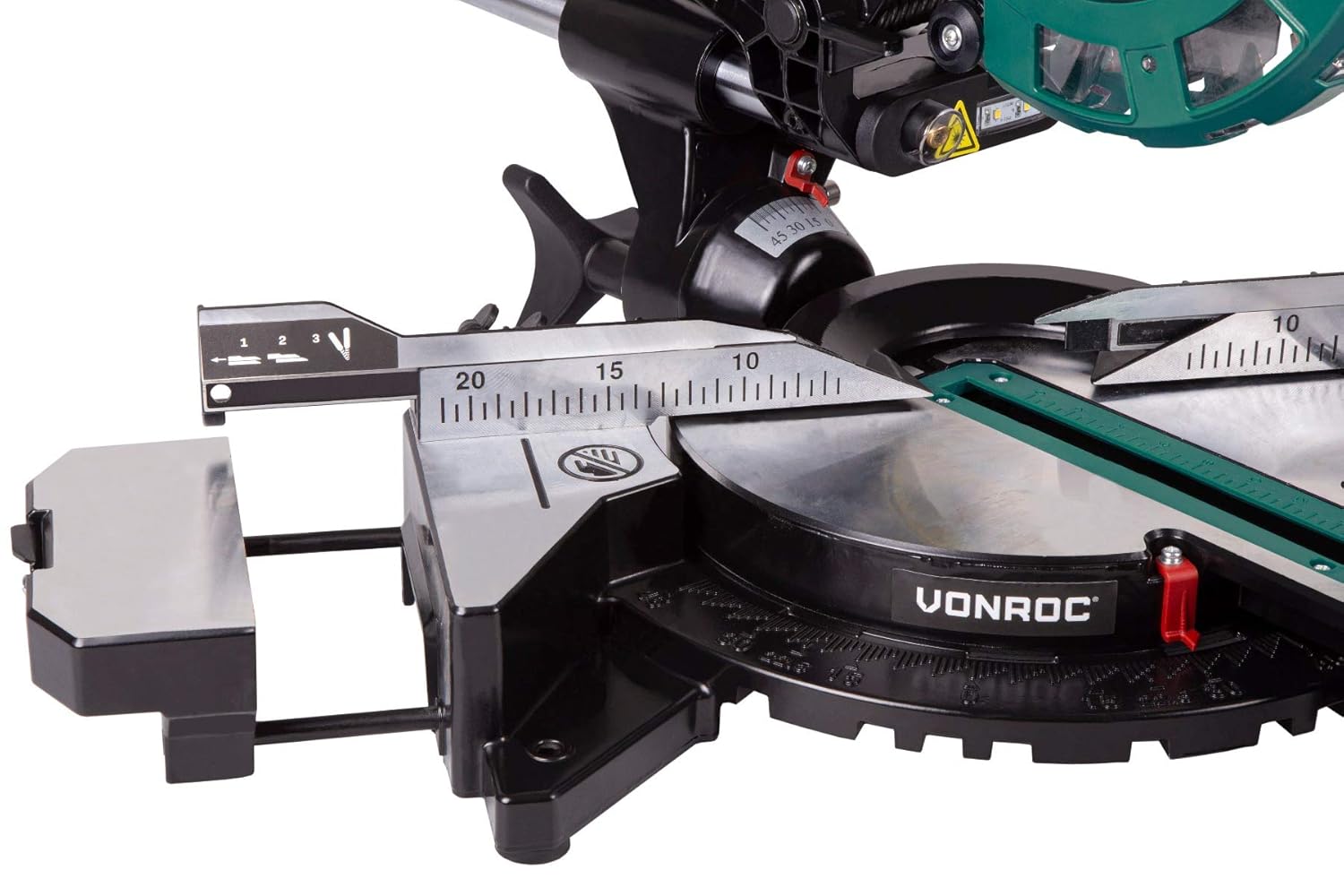

Image 6.4: Detail of the measurement scale and adjustable fence for accurate workpiece positioning.

6.2. Using the Laser Guide and LED Light

The laser guide projects a red line onto the workpiece, indicating the exact cutting path. The LED light illuminates the cutting area. These features can be activated independently or together via dedicated switches.

• Always verify the laser line against your marked cut line before starting the saw.
• The LED light is particularly useful in dimly lit workshops or when working on intricate cuts.

7. Техникалык тейлөө

Regular maintenance ensures the longevity and safe operation of your VONROC MS500AC Mitre Saw. Always disconnect the saw from the power supply before performing any maintenance or cleaning.

7.1. Тазалоо

• After each use, clean the saw thoroughly to remove sawdust and debris. Use a brush or compressed air.
• Empty the dust bag regularly.
• Жарнама менен тышкы беттерди сүртүңүзamp кездеме. Катуу химиялык заттарды же эриткичтерди колдонбоңуз.
• Ашыкча ысып кетүүнүн алдын алуу үчүн желдетүү тешиктерин ачык кармаңыз.

7.2. Бычакты алмаштыруу

A dull or damaged saw blade can lead to poor cuts and increased risk of kickback. Replace the blade when necessary.

1. Арааны электр кубатынан ажыратыңыз.
2. Refer to the saw's specific instructions for accessing and removing the blade guard.
3. Use the provided Allen wrench to loosen the blade retaining bolt.
4. Эски бычакты кылдаттык менен алып салыңыз, анын айлануу багытын байкаңыз.
5. Install the new blade, ensuring the teeth are oriented correctly for cutting.
6. Tighten the blade retaining bolt securely and reassemble the blade guard.

7.3. Laser and LED Maintenance

• Keep the laser aperture and LED lens clean from dust and debris to maintain optimal visibility.
• If the laser becomes misaligned, refer to the specific adjustment procedures in the full manual (if available) or contact customer support.

8. Кыйынчылыктарды

This section addresses common issues you might encounter with your mitre saw. For problems not listed here, please contact VONROC customer support.

9. Техникалык шарттар

10. Кепилдик жана Кардарларды колдоо

VONROC products are manufactured to high-quality standards. In the unlikely event of a defect or malfunction, please refer to your purchase documentation for warranty details or contact VONROC customer support directly.

For assistance, spare parts, or technical inquiries, please visit the official VONROC website or contact their customer service department. Always have your model number (MS500AC) and purchase date available when contacting support.
