1. Киришүү
Бул колдонмо ALLEN BRADLEY 150-C108NBD жумшак стартер SMC-3 коопсуз жана натыйжалуу орнотуу, иштетүү жана техникалык тейлөө үчүн маанилүү маалыматты берет. Бул түзмөк өзгөрмө токтун моторлорун ишке киргизүүнү жана токтотууну башкаруу, мотордогу жана туташкан жабдуулардагы механикалык чыңалууну азайтуу жана ишке киргизүү учурунда токтун кескин көтөрүлүшүн минималдаштыруу үчүн иштелип чыккан.
150-C108NBD – бул 10A менен жабдылган бекем өнөр жай компоненти. AMP токтун номиналдуулугу, 75 аттын күчүнө ээ моторлорго ылайыктуу жана 200-480V-AC вольт чегинде иштейтtage диапазону. Орнотуудан же иштетүүдөн мурун, ушул колдонмону кылдат окуп чыгыңыз.
2. Коопсуздук маалыматы
ЭСКЕРТҮҮ: Электр тогуна урунуу коркунучу бар. Бул жабдууну квалификациялуу адистер гана орнотушу, иштетиши же тейлеши керек. Түзмөк менен иштөөдөн мурун бардык электр кубатынан ажыратыңыз.
Бардык жергиликтүү жана улуттук электр эрежелерин сактаңыз. Бул көрсөтмөлөрдү аткарбоо олуттуу жаракат алууга же өлүмгө алып келиши мүмкүн.
- жабдууларды туура жерге туташтырууну камсыз кылуу.
- Түзмөктү бузулган компоненттери менен иштетпеңиз.
- Ар дайым текшерүү томtage жана туташуу алдында учурдагы рейтингдер.
- Үч бурчтуу туташтыргыч моторлорго байланыштуу түзмөктө "САК БОЛУҢУЗ" деген жазуу бар. Бул жазууда төмөнкүлөр көрсөтүлгөн: "САК БОЛУҢУЗ: үч бурчтуу туташтыргыч моторлордун ичинде гана. Орноткондон кийин алып салыңыз. Колдонуучунун колдонмосун окуп чыгыңыз." Бул орнотуу учурунда каралышы керек болгон айрым зым конфигурацияларына тиешелүү убактылуу компонентти же көрсөтмөнү билдирет.
3. Продукт бүтүп калдыview
ALLEN BRADLEY 150-C108NBD жумшак стартер SMC-3 бекем өнөр жай колдонмолору үчүн иштелип чыккан. Ал оңой туташтыруу үчүн так белгиленген терминалдары бар компакттуу дизайнга ээ.
3.1. Компоненттери жана өзгөчөлүктөрү
- Электр терминалдары: Моторду туташтыруу үчүн T1/2, T2/4, T3/6 жана линия туташтыруулары үчүн T4/8, T5/10, T6/12.
- Башкаруу терминалдары: Көмөкчү башкаруу сигналдары үчүн.
- Статус көрсөткүчтөрү: Иштөө абалын көрсөтүүчү светодиоддор.
- Муздатуу желдеткичтери: Эффективдүү жылуулук таркатууга арналган.
- Монтаждоо пункттары: Корпустун ичинде коопсуз орнотуу үчүн.
3.2. Продукт Views
Сүрөт 3.2.1: Алдыңкы view жумшак стартердин негизги корпусун жана терминалдык блокторду көрсөтөт. Алдыңкы панелде "AB SMC-3" логотиби көрүнүп турат.
3.2.2-сүрөт: жогорудан ылдыйга view, терминалдык туташууларды (T1/2, T2/4, T3/6, T4/8, T5/10, T6/12) жана үч бурчтуу туташуу моторлоруна байланыштуу эскертүүчү белгини белгилеп.

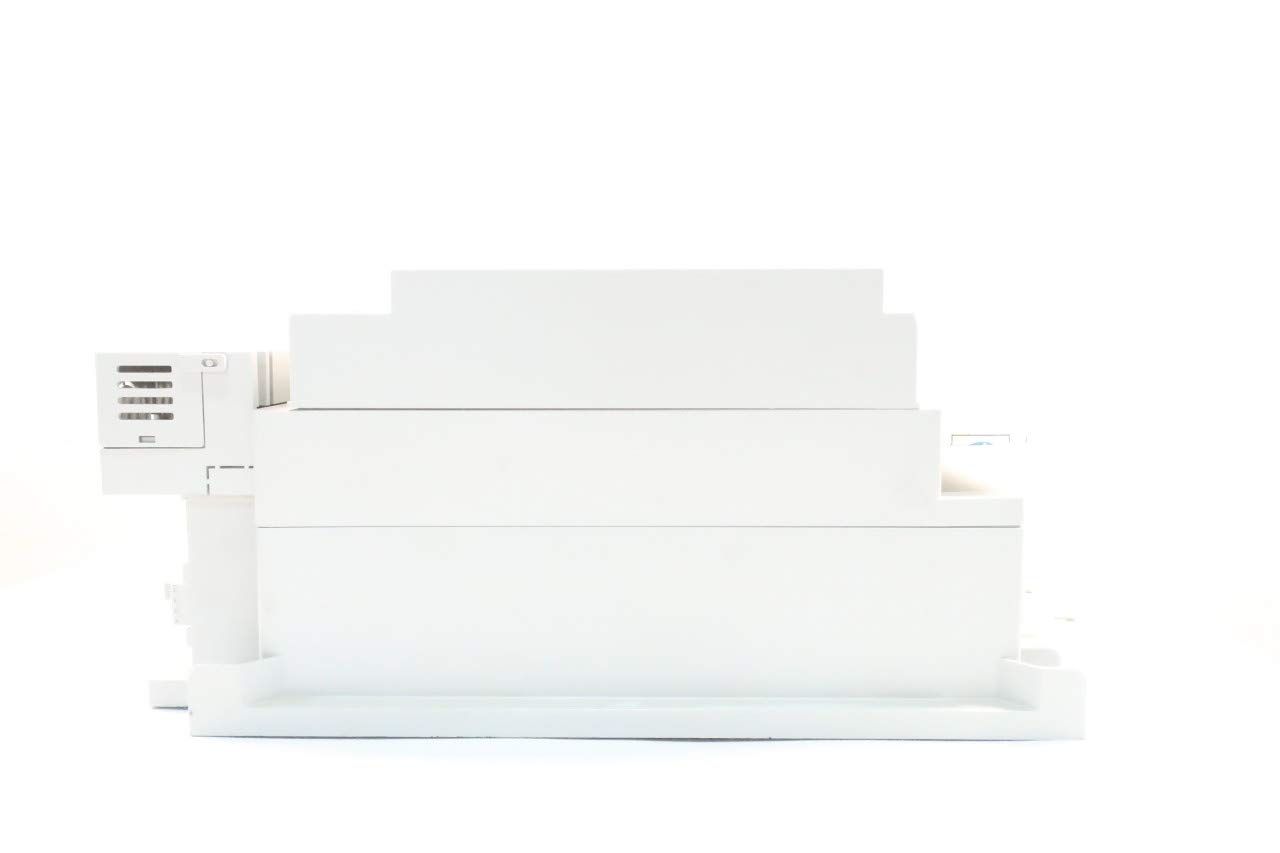

3.2.3-сүрөт: Side profile жумшак стартердин компакттуу формасын көрсөтөт.
3.2.4-сүрөт: Арткы view, муздатуучу канатчаларды жана орнотуу чекиттерин көрсөтөт.
3.2.5-сүрөт: Каптал view моделдин номери жана электрдик мүнөздөмөлөрү көрсөтүлгөн продукттун этикеткасын көрсөтүү.
3.2.6-сүрөт: Детальдуу view продукттун этикеткасында CAT 150-C108NBD, UL, CSA, CE белгилери жана линиялык жана үч бурчтуу контроллердин конфигурациялары үчүн деталдуу электрдик рейтингдер көрсөтүлгөн. Ошондой эле, номери бар штрих-код көрүнүп турат 21MK1UW2HP жана моделдин номери 150-C108NBD B.
3.2.7-сүрөт: Номери бар штрих-код этикеткасынын жакындан тартылган сүрөтү 40891-454-11 жана FRN 2.08. Штрих-коддун мааниси 61100C13.
3.2.8-сүрөт: Товарды "ALLEN BRADLEY 150-C108NBD SMC-3 10A" деп ырастаган жеткирүү же товардык этикетканын жакындан тартылган сүрөтү AMP 75HP 200-480V-AC жумшак стартер". Номери бар штрих-код 0723946 көрүнүп турат.
4. Техникалык шарттар
| Атрибут | Нарк |
|---|---|
| Модель номери | 150-C108NBD |
| Бренд | Аллен-Брэдли |
| Учурдагы рейтинг | 10 Amps |
| Power Rating | 75 HP |
| Тtage Диапазон | 200 - 480 В-AC |
| Продукциянын өлчөмдөрү (L x W x Y) | 20.5 x 11 x 10.75 дюйм |
| Элемент Салмагы | 32.9 фунт |
| Өндүрүүчү | Аллен Брэдли |
| Дата биринчи жеткиликтүү | 14-октябрь, 2019-жыл |
Эскертүү: Зымдардын толук схемалары жана колдонуу боюнча конкреттүү көрсөтмөлөр үчүн SMC-3 сериясы үчүн расмий Аллен-Брэдли документтерин караңыз.
5. Орнотуу жана орнотуу
150-C108NBD жумшак стартерин орнотуу бардык тиешелүү электр эрежелерине жана стандарттарына ылайык квалификациялуу электриктер тарабынан гана жүргүзүлүшү керек.
5.1. Орнотууга чейинки текшерүү тизмеси
- камсыз кылуу том экенин текшериңизtage жумшак стартердин рейтингине дал келет (200-480V-AC).
- Аппараттын айланасында желдетүү үчүн жетиштүү орун бар экенине ынаныңыз.
- Мотордун ток күчү жана ат күчү жумшак стартерге (10А, 75 ат күчү) шайкеш келерин ырастаңыз.
- Бардык керектүү шаймандар жана жеке коргонуу каражаттары (ЖКК) бар болушу керек.
5.2. Монтаждоо
Жумшак стартерди тиешелүү электр корпусунун ичиндеги тегиз, туруктуу бетке тигинен орнотуңуз. Муздатуу жана терминалдарга жетүү үчүн тийиштүү боштукту камсыз кылыңыз.
5.3. Электр зымдары
Линикти туташтырыңызtage киргизүү терминалдарына (L1, L2, L3) жана моторду чыгуучу терминалдарга (T1, T2, T3) туташтырыңыз. Терминалдардын белгилүү бир белгилери жана бекемдөө моменттери үчүн продукттун этикеткасын караңыз (3.2.6-сүрөт). Бардык туташуулардын бекем жана туура изоляцияланганын текшериңиз.
Delta байланыштары боюнча маанилүү эскертүү:
Түзмөктөгү этикеткада көрсөтүлгөндөй (3.2.2-сүрөт), эгерде моторлор үчүн үч бурчтуу туташуу колдонулса, анда бул конфигурацияга байланыштуу бардык ички компоненттер же көрсөтмөлөр так аткарылып, орнотулгандан кийин көрсөтүлгөн болсо, алынып салынганын текшериңиз. Үч бурчтуу зымдардын толук схемалары үчүн SMC-3 сериясынын толук колдонмосун караңыз.
5.4. Башкаруу зымдары
Башкаруу сигналдарын (мисалы, баштоо/токтотуу, катаны кайра орнотуу) белгиленген башкаруу терминалдарына туташтырыңыз. Белгилүү бир башкаруу схемалары үчүн толук продукт колдонмосунда берилген толук зым схемаларын караңыз.
6. Иштөө нускамалары
Туура орнотулуп жана туташтырылгандан кийин, жумшак стартер иштөөгө даяр. SMC-3 сериясы, адатта, ар кандай күйгүзүү жана токтотуу кызматтарын сунуштайт.files. Толук программалоо жана параметрлерди орнотуу үчүн SMC-3 колдонуучусунун толук колдонмосун караңыз.
6.1. Баштапкы кубаттуулук
- Электр кубатын колдонуудан мурун, бардык зымдардын туташууларын эки жолу текшериңиз.
- Негизги кубаттуулукту жумшак стартерге бериңиз. Кадимки иштеши үчүн абал көрсөткүчтөрүнө көңүл буруңуз.
- Эгерде кандайдыр бир мүчүлүштүктөрдүн индикаторлору күйүп калса, дароо электр кубатынан сууруп, мүчүлүштүктөрдү оңдоо бөлүмүнө кайрылыңыз.
6.2. Моторду ишке киргизүү
Туташтырылган башкаруу системасы аркылуу моторду ишке киргизүү ырааттуулугун баштаңыз (мисалы, ишке киргизүү баскычын басуу). Жумшак стартер акырындык менен үнүн жогорулататtagкыймылдаткычка туташып, жылмакай, башкарылуучу ылдамданууну камсыз кылат.
6.3. Моторду токтотуу
Моторду токтотуу ырааттуулугун баштаңыз. Жумшак стартер акырындык менен үнүн төмөндөтөтtage, башкарылуучу жайлатууну камсыз кылуу, механикалык соккуну азайтуу.
7. Техникалык тейлөө
Үзгүлтүксүз техникалык тейлөө жумшак стартериңиздин узак мөөнөттүү жана ишенимдүү иштешин камсыз кылат. Ар кандай техникалык тейлөө иштерин жүргүзүүдөн мурун ар дайым электр кубатынан ажыратыңыз.
- Мезгилдүү текшерүү: Түзмөктүн бузулуу, бош туташуулар же ашыкча ысып кетүү (түсүнүн өзгөрүшү) белгилерин көз менен текшериңиз.
- Тазалоо: Түзмөктү таза жана чаңдан жана таштандылардан, айрыкча муздатуу желдеткичтеринин айланасынан таза кармаңыз. Зарыл болсо, кысылган абаны колдонуңуз.
- Терминалдын тыгыздыгы: Электрдик байланыштын жакшы болушун камсыз кылуу үчүн бардык кубат жана башкаруу терминалдарынын туташууларын мезгил-мезгили менен текшерип, кайра бекемдеңиз. Продукциянын этикеткасындагы моменттин мүнөздөмөлөрүн караңыз (3.2.6-сүрөт).
- Экологиялык шарттар: Иштөө чөйрөсү белгиленген температуранын жана нымдуулуктун чегинде болушун камсыз кылыңыз.
8. Кыйынчылыктарды
Бул бөлүмдө жалпы мүчүлүштүктөрдү оңдоо кадамдары берилген. Чоо-жайын билүү үчүн ката коддору жана өркүндөтүлгөн диагностика үчүн SMC-3 сериясынын толук колдонмосун караңыз.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Жумшак стартер күйбөйт. | Киргизүү кубаты жок; Сактагыч/өзгөрмө өчүргүч күйүп кеткен; Зымдар туура эмес туташтырылган. | Негизги электр менен камсыздоону текшериңиз; Сактандыргычтарды/өчүргүчтөрдү текшериңиз; Зымдардын туташуусун текшериңиз. |
| Мотор иштебейт. | Башкаруу сигналындагы көйгөй; Мотордун ашыкча жүктөлүшү; Туура эмес параметрлер. | Башкаруу зымдарын текшериңиз; Мотордун жүгүн текшериңиз; Параметрлерди орнотуу үчүн колдонмону караңыз. |
| Жумшак стартер тез-тез бузулуп турат. | Ашыкча ток; Ашыкча ысып кетүү; Жерге түшүрүүдөгү бузук иш; Мотордогу көйгөй. | Мотордун тогун текшериңиз; Жетиштүү желдетүүнү камсыз кылыңыз; Моторду жана зымдарды бузуктар үчүн текшериңиз. |
| Анормалдуу ызы-чуу же титирөө. | Бошоң туташуулар; Ички компоненттин иштебей калышы; Мотордогу көйгөй. | Бардык туташууларды бекемдеңиз; Эгерде көйгөй чечилбесе, квалификациялуу тейлөө кызматкерлерине кайрылыңыз. |
9. Кепилдик жана колдоо
ALLEN BRADLEY 150-C108NBD жумшак стартериңиз SMC-3 боюнча кепилдик маалыматы жана техникалык колдоо алуу үчүн, сураныч, расмий Allen-Bradley компаниясына кайрылыңыз. webсайтына кириңиз же ыйгарым укуктуу дистрибьюторуңузга кайрылыңыз. Колдоо кызматын издеп жатканда моделдин номерин (150-C108NBD) жана сериялык номерин (эгер бар болсо) даярдап коюңуз.
Кошумча ресурстар жана деталдуу документтер үчүн, төмөнкү дарекке кириңиз Аллен-Брэдли расмий өкүлү webсайт.
