1. Киришүү
This manual provides essential instructions for the safe installation, operation, and maintenance of your B.K.Licht LED Mirror Light, Model BKL1112. Please read this manual thoroughly before installation and retain it for future reference.
2. Коопсуздук маалыматы
ЭСКЕРТҮҮ: Electrical installation should only be performed by a qualified electrician. Always disconnect power at the main circuit breaker before installation or maintenance.
- Кандайдыр бир жумушту баштоодон мурун, электр менен камсыздоо өчүрүлгөнүн текшериңиз.
- This product is rated IP44, providing protection against splashing water. It is suitable for bathroom zones 2 and 3.
- Продукцияны эч кандай өзгөртүүгө болбойт.
- Таңгактоочу материалдарды балдардан алыс кармаңыз.
- Бул чырактын жарык булагын алмаштырууга болбойт; жарык булагынын иштөө мөөнөтү бүткөндө, чырактын толугу менен алмаштырылышы керек.
3. Пакеттин мазмуну
Орнотууну баштоодон мурун бардык компоненттер бар экендигин текшериңиз:
- 1x B.K.Licht LED Mirror Light (Model BKL1112)
- Монтаждоочу жабдыктар (буроолор, анкерлер)
- Туташуу кабели
4. Орнотуу боюнча нускамалар
The B.K.Licht LED Mirror Light offers versatile installation options: mirror mounting or cabinet mounting.
4.1. Жалпы орнотуу кадамдары
- Орнотуу аймагын даярдоо: Ensure the mounting surface is clean, dry, and capable of supporting the light fixture.
- Кубатты өчүрүү: Turn off the electricity supply at the main circuit breaker before starting any electrical work.
- Assemble Mounting Bracket: Attach the mounting bracket to the light fixture if it's not pre-assembled.
- Электр байланышы: Connect the light fixture's wires to your household electrical wiring. Ensure correct polarity (Live, Neutral, Earth) according to local electrical codes. Use appropriate connectors.
- Түзмөктү камсыз кылуу: Mount the light fixture securely using the provided screws and anchors.
- Күчтү калыбына келтирүү: Орнотуу аяктагандан кийин жана бардык туташуулар коопсуз болгондон кийин, негизги өчүргүчтөгү кубатту калыбына келтириңиз.
1-сүрөт: жарылган view of the B.K.Licht LED mirror light, showing the main light bar, mounting bracket, and connection point.
Figure 2: Wiring diagram illustrating the connection of the light fixture to the electrical supply. Ensure all connections are secure within the junction box.
4.2. Монтаждоо параметрлери
The fixture can be mounted in two primary ways:
- Mirror Mounting: The light can be clipped onto the top edge of a mirror. The clamp width is approximately 5 mm.
- Кабинетти орнотуу: The light can be screwed onto the top of a bathroom cabinet.
Figure 3: Visual guide for both cabinet mounting (Schrankmontage) and mirror mounting (Spiegelmontage) methods.
4-сүрөт: Мисample of the B.K.Licht LED mirror light installed directly onto a mirror, providing illumination for the vanity area.

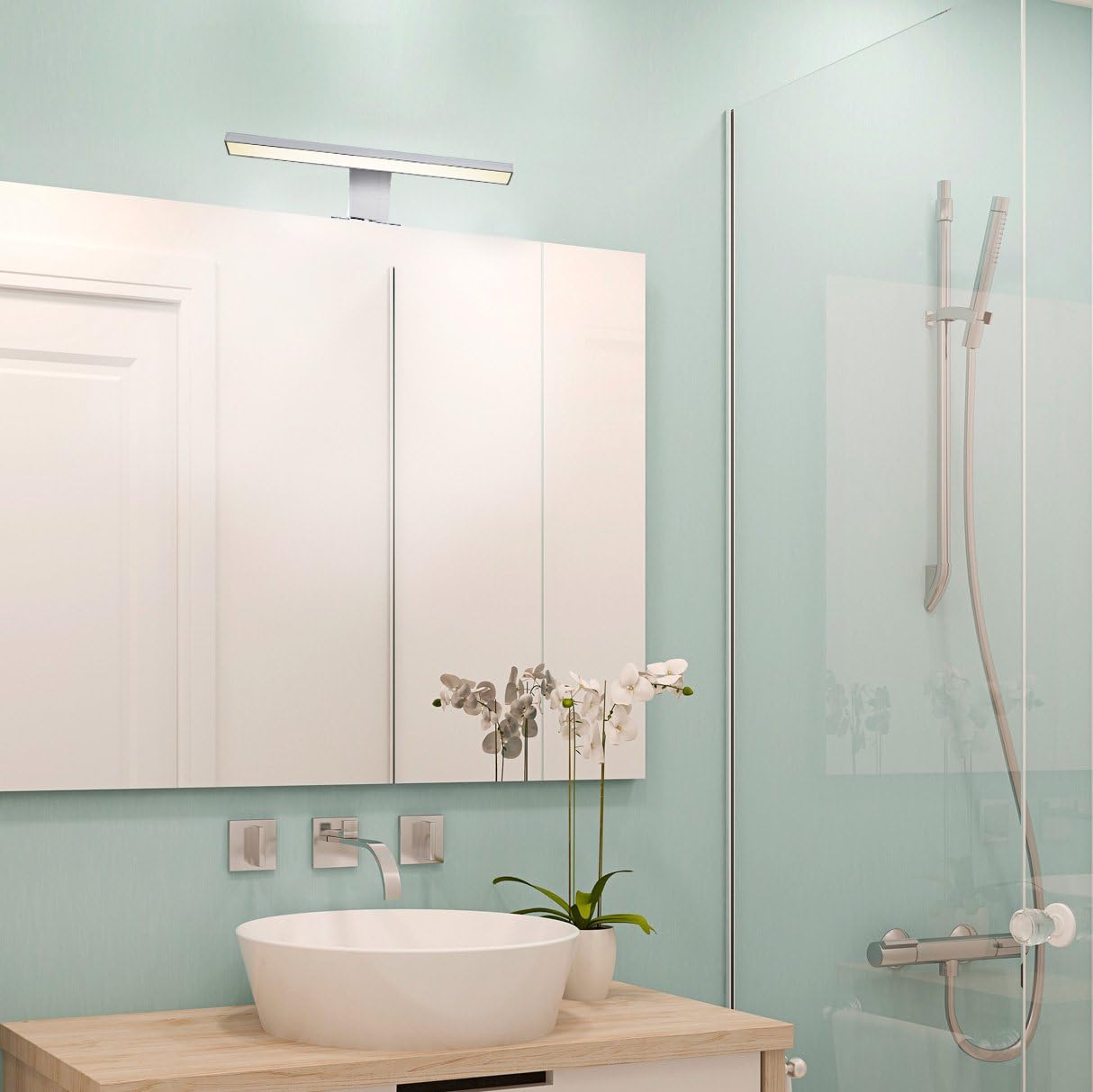

5-сүрөт: Мисample of the B.K.Licht LED mirror light installed on top of a bathroom cabinet, illuminating the area below.
5. Иштөө нускамалары
This LED mirror light is designed for simple operation. Once correctly installed and connected to the power supply, it will illuminate when the connected light switch is activated.
- Күйгүзүү/өчүрүү: Жарыкты күйгүзүү же өчүрүү үчүн жарык берүүчү түзүлүшкө туташтырылган дубал которгучун колдонуңуз.
- The light provides a neutral white light at 4000 Kelvin, ideal for tasks like makeup application or shaving.
6. Техникалык тейлөө жана кам көрүү
To ensure the longevity and optimal performance of your B.K.Licht LED Mirror Light, follow these maintenance guidelines:
- Тазалоо: Тазалоодон мурун электрди өчүрүңүз. жумшак колдонуу, damp cloth to wipe the surface. Do not use abrasive cleaners, solvents, or harsh chemicals, as these can damage the finish.
- Текшерүү: Арматуранын бузулуу белгилерин же бош туташууларды мезгил-мезгили менен текшерип туруңуз. Эгерде кандайдыр бир көйгөйлөр табылса, электр энергиясын сууруп, квалификациялуу электрикке кайрылыңыз.
- Жарык булагы: The integrated LED light source is not replaceable. If the LEDs fail, the entire fixture must be replaced.
7. Кыйынчылыктарды
If you encounter issues with your LED mirror light, refer to the following common problems and solutions:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Жарык күйбөйт. | Электр энергиясы жок; бош зымдары; туура эмес өчүргүч. | Электр өчүргүчтү текшерүү. Бардык зым байланыштары коопсуз экенин текшериңиз. Дубал которгучун сынап көрүңүз. |
| Жарык жылтылдайт. | Loose wiring; unstable power supply. | Check wiring connections. Consult an electrician to verify stable power supply. |
| Жарык күңүрт. | Интеграцияланган LED үчүн колдонулбайт; шаймандын таза экенин текшериңиз. | Clean the light surface. If dimness persists, the LED module may be failing (requires replacement of entire fixture). |
Бул чечимдерди колдонуу аракетинен кийин көйгөй чечилбесе, кардарларды колдоо кызматына кайрылыңыз.
8. Техникалык шарттар
Figure 6: Diagram showing the dimensions of the B.K.Licht LED mirror light, indicating a width of 300mm.
| Өзгөчөлүк | Деталь |
|---|---|
| Бренд | B.K.Licht |
| Модель номери | BKL1112 |
| Өлчөмдөрү (L x W x Y) | 30 x 10.3 x 3.6 см |
| Салмагы | 210 грамм |
| Кирүү коргоо (IP) рейтинги | IP44 (чачууга каршы) |
| Материал | Plastic (Chrome finish) |
| Тtage | 230 вольт |
| Энергияны керектөө | 5 Ватт |
| Жарык агымы | 500 лм |
| Түс температурасы | 4000 Кельвин (нейтралдуу ак) |
| Орточо жашоо | 25,000 саат |
| Жарык булагы | Integrated LED (non-removable) |
| Энергия натыйжалуулугу | 100 люмен/ватт |
Figure 7: EU Energy Label for the B.K.Licht LSB-BKL1112, indicating an energy efficiency class E.
For more details, scan the QR code or visit: EPREL продукт маалымат
9. Кепилдик жана колдоо
B.K.Licht products are manufactured to high-quality standards. For warranty information or technical support, please refer to the documentation provided with your purchase or contact B.K.Licht customer service directly. Keep your proof of purchase for any warranty claims.
