Klein Tools VDV500-063 зым трекеринин үн генераторунун үзгүлтүксүздүгүн текшерүүчү колдонуучу колдонмосу

1. Introduction and Overview

Klein Tools VDV500-063 – бул ачык учтуу, активдүү эмес зымдарда зымдарды идентификациялоо, зымдардын изин табуу жана зым жуптарын идентификациялоо үчүн иштелип чыккан кесипкөй деңгээлдеги аналогдук үн генератору. Бул түзмөк Ethernet, Интернет, Телефон, Динамик, Коаксиалдуу, Видео жана Маалымат Кабелдери, анын ичинде RJ45, RJ11 жана RJ12 туташуулары менен иштеген адистер үчүн абдан маанилүү. Ал жуптарды так идентификациялоо үчүн беш башка үндү камсыз кылат жана зымдарды бекем бекитүү үчүн бурчтуу мыктар (ABN) клиптерине ээ. Интеграцияланган RJ11 сайгычы телефон же RJ45 маалымат уячаларына оңой туташтырууга мүмкүндүк берет. Мындан тышкары, ал үзгүлтүксүздүктү жана полярдуулукту текшерет, натыйжалары оңой окулуучу LED жарыктары менен так көрсөтүлөт.

1.1-сүрөт: Klein Tools VDV500-063 үн генератору, анын негизги блогу, RJ45 туташтыргычы жана кызыл жана кара аллигатор клиптери көрсөтүлгөн.

2. Коопсуздук маалыматы

Бул аспапты колдонуудан мурун бардык көрсөтмөлөрдү жана коопсуздук маалыматын кунт коюп окуп чыгыңыз. Бул эскертүүлөрдү аткарбоо олуттуу жаракат алууга же мүлккө зыян келтирүүгө алып келиши мүмкүн.

• Энергияланган схемаларда КОЛДОНБОҢУЗ. Бул түзмөк активдүү эмес зымдарды туташтыруу үчүн гана иштелип чыккан.
• Эгерде шаймандар суу болсо, аларды колдонбоңуз, анткени бул электр шок коркунучун жаратышы мүмкүн.
• Эгерде шаймандар кандайдыр бир жол менен бузулган болсо, аларды колдонбоңуз. Ар бир колдонуудан мурун шайманды текшерип туруңуз.
• Батареяларды алмаштырууга аракет кылуудан мурун, аспаптарды өчүрүп, бардык сыноо сымдарын ажыратыңыз.
• Батарея бөлүмүнөн башка кутучаны ачпаңыз. Ичинде колдонуучу оңдой турган тетиктер жок.
• Түзмөктү иштетүүдөн мурун, батареянын эшиги ордунда жана бекем болушу керек.

3. Продукциянын өзгөчөлүктөрү

• Ачык учтуу, активдүү эмес зымдар үчүн кесипкөй класстагы аналогдук үн генератору.
• Жуптарды так аныктоо үчүн беш башка тоналдык каденция.
• Тырмактардын бекем бурчтуу төшөгү (ABN) клиптери зымдарга бекем бекитилет.
• RJ11 сайгычы телефон же RJ45 маалымат уячаларына жеке өткөргүчтөрдү же зым жуптарын үн менен байланыштыруу үчүн оңой туташат.
• Үзгүлтүксүздүк жана полярдуулук үчүн тесттер, жооп так белгиленген, оңой окулуучу светодиоддордо көрсөтүлөт.
• Батареянын иштөө мөөнөтүн үнөмдөө үчүн автоматтык түрдө өчүрүү функциясы.
• Батареяны өз убагында алмаштыруу үчүн батареянын аздыгынын индикатору.
• Probe-Pro Tracing Probe (VDV500-123) менен колдонуу үчүн иштелип чыккан, өзүнчө сатылат.

4. Орнотуу

4.1 Батареяны орнотуу

1. Түзмөктүн өчүрүлгөнүн жана бардык сыноо өткөргүчтөрү ажыратылганын текшериңиз.
2. Бирдиктин артындагы батарея отсегин табыңыз.
3. Батарея уясынын капкагын ачыңыз.
4. Бөлүмдүн ичинде көрсөтүлгөндөй, туура полярдуулукту (+/-) сактап, төрт (4) AAA батарейкасын салыңыз. (Батареялар түзмөк менен кошо берилет).
5. Батарея бөлүгүнүн капкагын бекем жабыңыз.

4.2 Сыноо өткөргүчтөрүн туташтыруу

VDV500-063 бир нече туташуу параметрлерин сунуштайт:

• RJ11/RJ45 сайгычы: Телефонго же маалымат уячаларына түз туташуу үчүн.
• Бурчтуу тырмактар ​​үчүн төшөк (ABN) клипстери: Жылаңач зымдарга же терминалдарга туташтыруу үчүн. Бул клиптер оңой аныктоо үчүн түстөр менен коддолгон (кызыл жана кара).

Сүрөт 4.1: VDV500-063 ар кандай туташтырууларга даяр болгон, интеграцияланган RJ45 туташтыргычын жана тиркелген крокодил клиптерин көрсөтөт.

5. Иштөө нускамалары

5.1 Күйгүзүү/өчүрүү

басыңыз Кубат баскычы () түзмөктү күйгүзүү же өчүрүү үчүн. Батареянын кубатын үнөмдөө үчүн түзмөк бир аз убакытка иштебей тургандан кийин автоматтык түрдө өчөт.

5.2 Сыноо режими (үзгүлтүксүздүк жана полярдуулук)

Үзгүлтүксүздүктү жана полярдуулукту текшерүү үчүн:

1. Сыноо өткөргүчтөрүн (RJ11/RJ45 же ABN клиптери) текшергиңиз келген энергиясыз чынжыр же кабельге туташтырыңыз.
2. Түзмөктүн "ТЕКШЕРҮҮ РЕЖИМИ" бөлүмүндөгү светодиоддорго көңүл буруңуз.
• POLARITY: 'NRM' (Нормалдуу) же 'REV' (Тескери) светодиоддору чынжырдын полярдуулугун көрсөтөт.
• УЛАНДЫ: 'Өттү' (жашыл) үзгүлтүксүздүктү билдирет, ал эми 'Кыска' (кызыл) кыска туташууну билдирет.

Сүрөт 5.1: Детальдуу view VDV500-063 башкаруу панелинин, Сыноо режими жана Үн режиминин индикаторлору жана баскычтары белгиленип көрсөтүлгөн.

5.3 Тон режими (Зымдарды издөө)

Зымдарды издөө үчүн үн чыгаруу үчүн:

1. Сыноо өткөргүчтөрүн сиз байкагыңыз келген энергиясыз зымга же кабельге туташтырыңыз.
2. басыңыз ТЕКШЕРҮҮ ҮНҮНҮН баскычы тон генераторун иштетүү үчүн.
3. колдонуу Up () жана Төмөн () баскычтарын колдонуп, беш башка тон каденцияларын (800Гц, 1000Гц, 1500Гц жана эки кезектешип турган тон) айландырыңыз. Активдүү тон жыштыгы LED менен көрсөтүлөт.
4. Кабель жолу боюнча пайда болгон үндү аныктоо үчүн шайкеш келген байкоочу зондду (мисалы, өзүнчө сатылуучу Klein Tools VDV500-123 Probe-Pro) колдонуңуз.

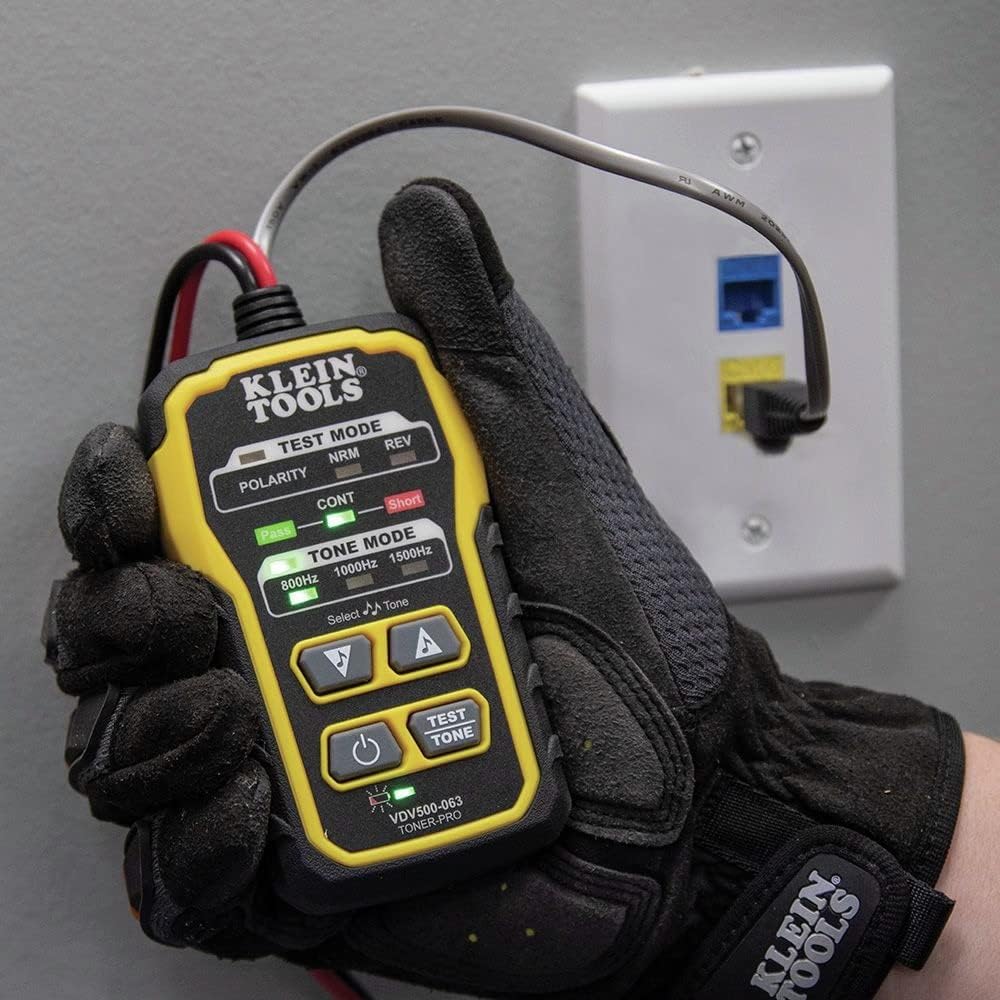

5.2-сүрөт: VDV500-063 RJ45 дубал уячасына туташтырылган, бул анын маалымат линияларын тонировкалоо үчүн колдонулушун көрсөтөт.

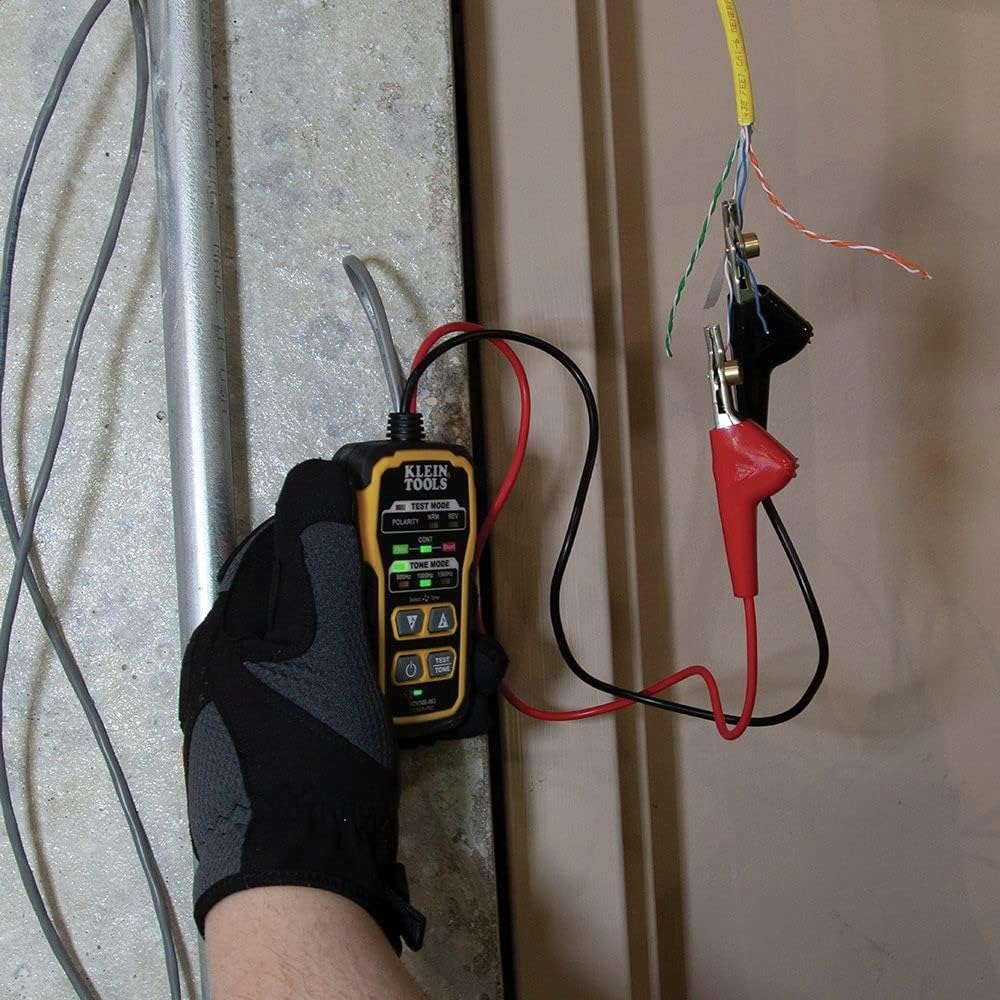

Сүрөт 5.3: VDV500-063 крокодил кыскычтарын колдонуп, жылаңач зымдарга туташтырылган, бул анын ар кандай зым түрлөрү үчүн ар тараптуулугун көрсөтүп турат.

5.4 Байкоочу зонд менен колдонуу (VDV500-123, өзүнчө сатылат)

VDV500-063 тонду жаратса да, тонду аныктоо жана зымды көзөмөлдөө үчүн өзүнчө зонд талап кылынат. Оптималдуу иштөө үчүн Klein Tools VDV500-123 Probe-Pro сунушталат. Анын иштеши үчүн зондуңуз менен кошо берилген көрсөтмөлөрдү аткарыңыз.

Сүрөт 5.4: VDV500-063 менен бирге колдонулган шайкеш келген издөө зонду (өзүнчө сатылат) Klein Tools VDV500-123 Probe-Pro.

6. Техникалык тейлөө

6.1 Батареяны алмаштыруу

Батареянын заряды аз калганын көрсөткөн индикатор күйгөндө, анын так иштешин камсыз кылуу үчүн батареяларды тез арада алмаштырыңыз. Батареяны орнотуу боюнча нускамаларды 4.1-бөлүмдөн караңыз.

6.2 Тазалоо

Түзмөктү кургак, мамыксыз чүпүрөк менен тазалаңыз. Абразивдүү тазалоочу каражаттарды же эриткичтерди колдонбоңуз. Сактоодон же кийинки колдонуудан мурун түзмөктүн кургак экенин текшериңиз.

6.3 Сактоо

Аппаратты түз күн нурунан жана экстремалдык температурадан алыс салкын, кургак жерде сактаңыз. Узак мөөнөткө сактасаңыз, акып кетпеш үчүн батарейкаларды алып салыңыз.

7. Кыйынчылыктарды

• Кубат жок: Батареялар туура орнотулганын жана заряды жетиштүү экендигин текшериңиз. Зарыл болсо, батарейкаларды алмаштырыңыз.
• Эч кандай үн чыккан жок: Түзмөктүн күйүп турганын жана TEST TONE баскычы басылганын текшериңиз. Сыноо өткөргүчтөрү ток берилбеген зымга бекем туташтырылганын текшериңиз.
• Туура эмес үзгүлтүксүздүк/полярдуулук көрсөткүчү: Бардык туташууларды эки жолу текшериңиз. Текшерилип жаткан чынжырда ток жок экенин текшериңиз.
• Төмөн батарея көрсөткүчү: Төрт AAA батарейкасын дароо алмаштырыңыз.

8. Техникалык шарттар

9. Кепилдик жана колдоо

9.1 Өндүрүүчүнүн кепилдиги

Бул Klein Tools VDV500-063 үн генератору төмөнкүлөр менен камтылган: 1 жылдык Өндүрүүчүнүн Кепилдиги. Кепилдик дооматтары үчүн сатып алганыңыздын далилин сактап коюңуз. Кепилдик нормалдуу колдонуудагы материалдардагы жана жасалгадагы кемчиликтерди камтыйт.

9.2 Кардарларды колдоо

Техникалык жардам алуу, бул колдонмодон тышкары мүчүлүштүктөрдү оңдоо же кепилдик боюнча суроолор боюнча Klein Tools кардарларды колдоо кызматына кайрылыңыз. Расмий Klein Tools сайтына кириңиз. webбайланыш маалыматы жана кошумча ресурстар үчүн сайт.

Көбүрөөк маалымат жана колдоо таба аласыз Amazon'догу KLEIN TOOLS дүкөнү же алардын кызмат адамы webсайт.
