Продукт бүттүview
Allen Bradley 800T-JA2B5 контакттык блогу – бул оор учкучтук колдонмолор үчүн иштелип чыккан өнөр жайлык электрдик компонент. Ал бекем бурама терминалдык туташтыруу системасына ээ жана максималдуу вольтко бааланган.tage of 600V.
Бул контакт блогу ар кандай өнөр жайлык орнотуулар үчүн ар тараптуу башкаруу параметрлерин камсыз кылган эки кадимкидей ачык (NO) жана эки кадимкидей жабык (NC) контакт катары конфигурацияланган төрт бурама терминалды камтыйт.

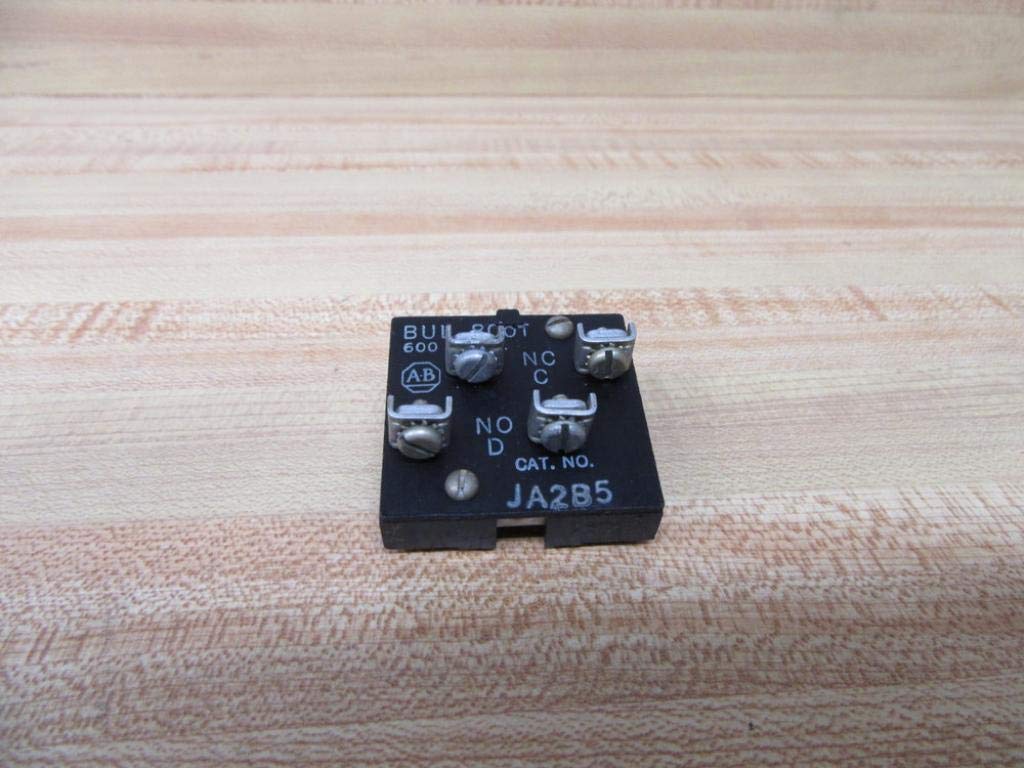

Сүрөт 1: Алдыңкы view Аллен Брэдли 800T-JA2B5 контакт блогунун үстүнкү бети. Бул сүрөттө контакт блогунун үстүнкү бети көрсөтүлгөн, анда 'NO D' (Нормалдуу түрдө ачык) жана 'NC C' (Нормалдуу түрдө жабык) деп белгиленген төрт бурама терминалдар, ошондой эле 'BUL. 800T 600V' жана 'CAT. NO. JA2B5' белгилери даана көрсөтүлгөн. Бекем конструкция жана терминалдын жайгашуусу көрүнүп турат.
Техникалык шарттар
| Модель номери | 800T-JA2B5 |
| Өндүрүүчү | Аллен Брэдли |
| Макс томtage Рейтинг | 600 вольт |
| Учкуч милдети | Heavy |
| Терминал түрү | Бургас терминалы |
| Байланыш конфигурациясы | 4 (2 NO, 2 NC) |
| Продукциянын өлчөмдөрү | 2 x 2 x 1 дюйм |
| Салмагы | 1.44 унция |
Орнотуу жана орнотуу
Allen Bradley 800T-JA2B5 контакттык блогун туура орнотуу коопсуз жана ишенимдүү иштөө үчүн абдан маанилүү. Орнотуу иштерин баштоодон мурун ар дайым электр кубатынын өчүрүлгөнүн текшериңиз.
- Биринчи коопсуздук: Байланыш блогу орнотула турган чынжырдагы бардык кубаттуулукту ажыратыңыз. Нөл вольтту текшериңизtagтиешелүү сыноо жабдуулары менен.
- Монтаждоо: Контакт блогун атайын корпуска же панелге бекем орнотуңуз. Иштөө учурунда кыймылдап кетпеши үчүн анын бекем орнотулганын текшериңиз.
- Зымдар: Тийиштүү зымдарды бурама терминалдарына туташтырыңыз. Байланыш блогунда эки кадимкидей ачык (NO) жана эки кадимкидей жабык (NC) контакттар бар. Туура туташуулар үчүн системаңыздын зым схемасын караңыз.
- Максаттуу ток жана вольт үчүн тиешелүү зым өлчөгүчтөрдү колдонуңузtage.
- Бардык зымдардын изоляциясы бүтүн экенин жана терминалдык туташуу чекитинен тышкары жылаңач зымдар ачык калбаганын текшериңиз.
- Ишенимдүү электр туташуусун камсыз кылуу жана титирөөдөн улам бошоп кетпеши үчүн, бурама терминалдарын өндүрүүчүнүн көрсөтүлгөн моментине бекем тартыңыз.
- Текшерүү: Зымдарды орноткондон кийин, бардык туташуулардын тууралыгын жана коопсуздугун визуалдык түрдө текшериңиз.
2-сүрөт: жогорудан ылдыйга view контакт блогунун. Бул перспектива төрт бурама терминалдын жайгашуусун даана көрсөтүп турат, бул орнотуу учурунда зымдарды аныктоону жана туташтырууну жеңилдетет. Кадимкидей ачык (NO) жана Кадимкидей жабык (NC) контакттардын этикеткалары көрүнүп турат.
Иштөө нускамалары
Allen Bradley 800T-JA2B5 контакттык блогу электр башкаруу схемасында коммутациялоочу компонент катары иштейт. Анын иштеши ага жупташкан тышкы аткаруучу механизмге (мисалы, баскычты басуу, тандоо которгучу) көз каранды.
- Функционалдык: Байланыштуу аткаруучу механизм иштетилгенде, блоктун ички контакттары өзгөрөт. Кадимкидей ачык (NO) контакттар жабылат жана Кадимкидей жабык (NC) контакттар ачылат.
- Схема интеграциясы: Байланыш блогу системанын дизайнына ылайык башкаруу схемасына интеграцияланганын текшериңиз. Анын негизги ролу - аткаруучу механизмдин механикалык аракетине негизделген электрдик сигналдарды берүү.
- Номиналдуу жүк: Максималдуу көлөмдөн ашпаңызtage (600V) же контакт блогу иштелип чыккан токтун номиналдык чыңалуулары. Ашыкча жүктөөлөр эрте бузулууга же кооптуу шарттарга алып келиши мүмкүн.
3-сүрөт: Бурчтуу view контакт блогунун. Бул сүрөт продуктунун өлчөмдөрүн жана анын өнөр жай панелине же корпусуна кантип туура келерин жакшы түшүнүүгө мүмкүндүк берет.
Техникалык тейлөө
Allen Bradley 800T-JA2B5 контакттык блогу бышык болуу үчүн иштелип чыккан жана минималдуу тейлөөнү талап кылат. Бирок, мезгил-мезгили менен текшерүү узак мөөнөттүү ишенимдүүлүктү камсыз кылууга жардам берет.
- Электр энергиясын өчүрүү: Кандайдыр бир техникалык тейлөө же текшерүү жүргүзүүдөн мурун, ар дайым чынжырды электр кубатынан ажыратыңыз.
- Визуалдык текшерүү: Байланыш блогун мезгил-мезгили менен жаракалар, түсүнүн өзгөрүшү же бошоп калган компоненттер сыяктуу физикалык бузулуулардын белгилерин текшерип туруңуз.
- Терминалдын коопсуздугу: Бардык бурама терминалдарынын бекемдигин текшериңиз. Өнөр жай чөйрөсүндөгү титирөөлөр кээде убакыттын өтүшү менен туташуулардын бошоп кетишине алып келиши мүмкүн. Зарыл болсо, көрсөтүлгөн момент маанилерине ылайык кайра бекемдеңиз.
- Тазалык: Контакттык блокту чаңдан, кирден жана нымдуулуктан таза кармаңыз. Тазалоо үчүн кургак, мамыксыз чүпүрөк колдонуңуз. Эриткичтерди же абразивдүү тазалоочу каражаттарды колдонбоңуз.
4-сүрөт: Каптал view байланыш блогунун. Бул view туура орнотуу жана техникалык тейлөө мүмкүнчүлүгү үчүн маанилүү болгон түзүлүштүн тереңдигин жана орнотуу өзгөчөлүктөрүн көрсөтөт.
Проблемаларды чечүү
Эгерде Allen Bradley 800T-JA2B5 байланыш блогу күтүлгөндөй иштебей жатса, төмөнкү кеңири таралган көйгөйлөрдү жана чечимдерди карап көрүңүз:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Байланыштардын абалы өзгөрбөйт | Бошоң зымдар байланышы Бузулган кыймылдаткыч Байланыш блогунун ички жабыркашы | Бардык терминалдык бурамаларды текшерип, бекемдеңиз. Иштеткичти өз алдынча сынап көрүңүз. Эгерде ички зыянга шек болсо, байланыш блогун алмаштырыңыз. |
| Үзгүлтүксүз иштөө | Бошоң зымдар Вибрация Байланыш ткандарындагы булгануу | Бардык байланыштар коопсуз экенин текшериңиз. Титирөөнү азайтуу үчүн туура орнотууну камсыз кылыңыз. Таштандыларды текшериңиз; зарыл болсо, тазалаңыз (электр өчүк абалда). |
| Ашыкча ысып кетүү | Ашыкча жүктөө абалы Байланыш начар Туура эмес томtage/Current | Жүктүн контакт блогунун номиналдык көрсөткүчтөрүнөн ашпаганын текшериңиз. Байланыштын начар же дат баскандыгын текшерүү. туура томду камсыз кылууtage жана ток колдонулат. |
Эгерде мүчүлүштүктөрдү оңдоо кадамдары көйгөйдү чечпесе, квалификациялуу электрикке кайрылыңыз же Allen-Bradley техникалык колдоо кызматына кайрылыңыз.
5-сүрөт: Төмөнкү view байланыш блогунун. Бул сүрөттө блокту тиешелүү кыймылдаткычка же панелге бекитүүчү бекитүүчү клиптерди же уячаларды кошо алганда, астыңкы жагы көрсөтүлгөн.
Кепилдик жана колдоо
Allen Bradley 800T-JA2B5 контакттык блогуңузга кепилдик, техникалык колдоо же алмаштыруучу тетиктер жөнүндө маалымат алуу үчүн, расмий Allen-Bradley веб-сайтына кайрылыңыз. webсайтына кириңиз же алардын ыйгарым укуктуу дистрибьюторлоруна кайрылыңыз.
Так жардам алуу үчүн колдоо издеп жатканда ар дайым толук моделдин номерин (800T-JA2B5) жана тиешелүү сериялык номерлерди бериңиз.
Өндүрүүчү: Аллен Брэдли
Бренд: Аллен-Брэдли
