1. Киришүү
This manual provides essential information for the safe and efficient operation, setup, and maintenance of your Einhell TE-CC 250 UF Table Saw. Please read these instructions carefully before using the machine for the first time. Keep this manual in a safe place for future reference.
The Einhell TE-CC 250 UF table saw is designed for precise cutting and trimming of various workpieces. It features a durable aluminum table, a precision tungsten carbide saw blade, and a powerful 2000 W motor with soft start functionality. Its design includes features for enhanced safety, precision, and mobility.
2. Жалпы коопсуздук нускамалары
ЭСКЕРТҮҮ: Бул электр куралы менен берилген бардык коопсуздук эскертүүлөрүн, нускамаларды, иллюстрацияларды жана спецификацияларды окуңуз. Төмөндө саналып өткөн бардык көрсөтмөлөрдү аткарбоо электр шокуна, өрткө жана/же олуттуу жаракатка алып келиши мүмкүн.
- Жумуш аймагынын коопсуздугу: Жумушчу жерди таза жана жакшы жарыктандырыңыз. Башаламан же караңгы жерлер кырсыкка чакырат. Жарылуучу чөйрөдө, мисалы, күйүүчү суюктуктар, газдар же чаң бар жерде электр шаймандарын иштетпеңиз.
- Электр коопсуздугу: Электр шайманынын сайгычтары розеткага дал келиши керек. Эч качан сайгычты эч кандай жол менен өзгөртпөңүз. Жерге туташтырылган же жерге төшөлгөн беттерге денеге тийбеңиз.
- Жеке коопсуздук: Always wear eye protection, hearing protection, and a dust mask when operating the saw. Do not overreach. Keep proper footing and balance at all times. Dress properly; avoid loose clothing or jewelry.
- Электр куралын колдонуу жана сактоо: Электр аспапты күчтөп албаңыз. Колдонмоңуз үчүн туура электр шайманын колдонуңуз. Оңдоолорду жасоодон, аксессуарларды алмаштыруудан же электр шаймандарын сактоодон мурун электр шайманын кубат булагынан ажыратыңыз жана/же батарейканы, эгерде ажыратылса, электр шайманынан чыгарыңыз.
- Specific Table Saw Safety: Always use the push stick when cutting small pieces. Ensure the saw blade guard is in place and functioning correctly. Never remove cut-off material while the blade is rotating.
3. Продукттын компоненттери жана өзгөчөлүктөрү
Familiarize yourself with the key components and features of your Einhell TE-CC 250 UF Table Saw.
Негизги өзгөчөлүктөрү:
- Precision Tungsten Carbide Saw Blade: Ensures clean and accurate cuts.
- Aluminum Table: Flat and durable with excellent sliding properties for precise workpiece guidance.
- Таблица кеңейтүүлөрү: Extendable to the rear and right side for processing wider workpieces.
- Sliding Carriage: Facilitates long and precise cuts.
- 2-in-1 Saw Blade Adjustment: Allows quick adjustment of saw blade height and inclination.
- Параллель аялдама: Equipped with double-sided fastening for stable and precise parallel cuts.
- Cross Stop: Features an angle scale for accurate miter cuts.
- Transparent Saw Blade Guard: Improves visibility of the cutting process while maintaining safety.
- Chip Extraction Connection: For connecting a dust extractor to keep the workplace clean.
- Foldable Stand with Wheels (Trolley Function): Provides mobility and easy transport.

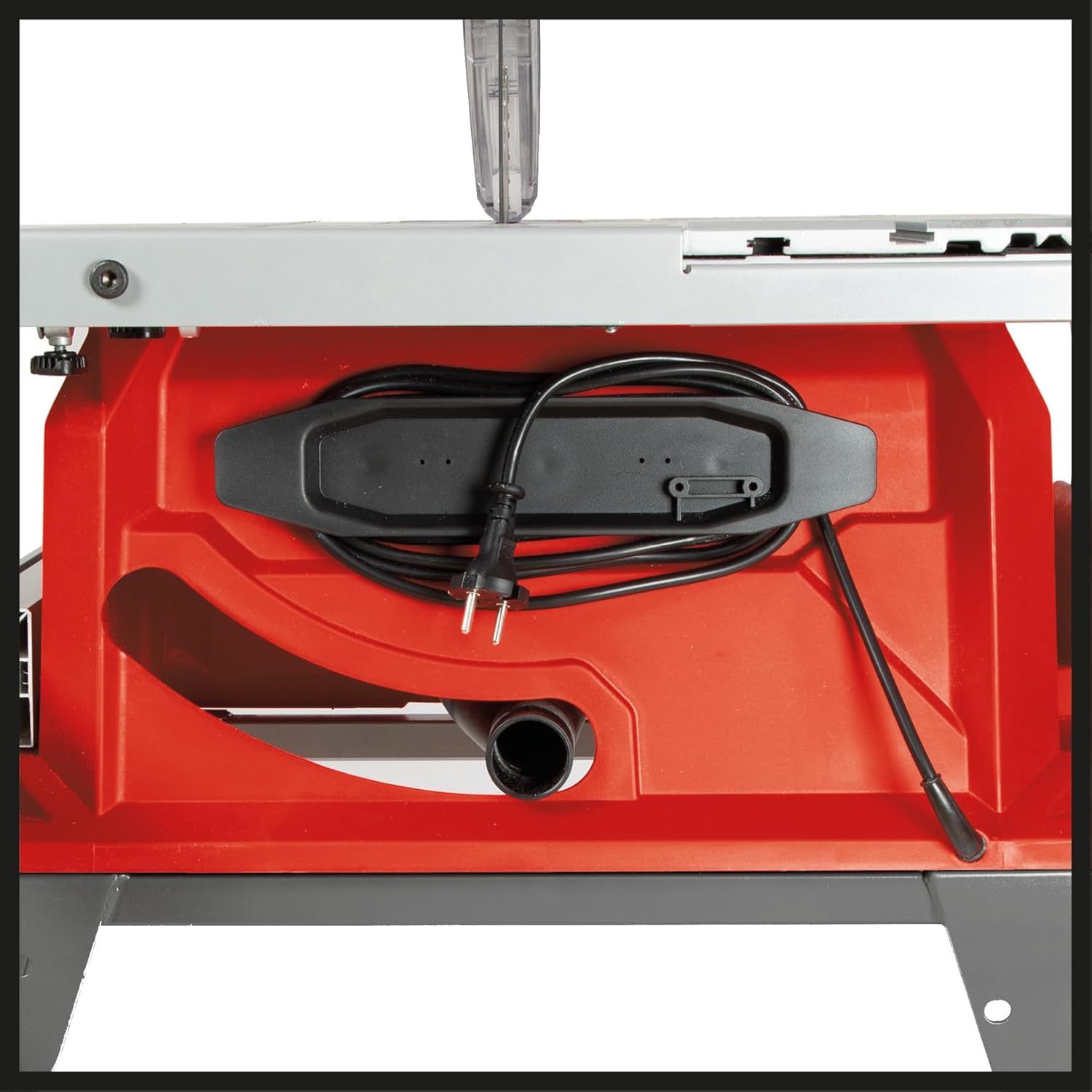

- Кошумча аксессуар кармагыч: For organized storage of tools.
- Overload Switch: Protects the motor from damage due to overvoltage.
- Integrated Soft Start: Protects the motor and electrical fuses during startup.
4. Орнотуу нускамалары
Үстөл арааны иштетүүдөн мурун анын туура чогултулганын жана бекемделгенин текшериңиз.
- Пакеттен чыгаруу: Бардык компоненттерди таңгактан кылдаттык менен алып салыңыз. Транзит учурунда кандайдыр бир бузулууларды текшериңиз.
- Стенд жыйыны: Assemble the foldable stand according to the diagrams in the separate assembly guide. Ensure all locking mechanisms are securely engaged.
- Mounting the Saw Unit: Securely attach the saw unit to the assembled stand. Verify all bolts and fasteners are tightened.
- Таблица кеңейтүүлөрү: Install the table extensions. The main aluminum table can be extended rearwards by 65 mm and to the right by 150 mm. Ensure they slide smoothly and lock into position.
- Parallel Stop Installation: Attach the parallel stop. It features double-sided fastening for stability. Calibrate the scale for accurate measurements.
- Cross Stop Installation: Install the cross stop. This stop includes an angle scale for miter cuts.
- Saw Blade Guard: Ensure the transparent saw blade guard is correctly installed and moves freely.
- Түздөө: Use the adjustable feet on the stand to ensure the table saw is stable and level on your work surface.
- Чаң чыгаруу: Connect a suitable dust extraction system to the chip extraction port for a cleaner and safer working environment.
5. Иштөө нускамалары
Үстөл арааңызды коопсуз жана натыйжалуу иштетүү үчүн бул кадамдарды аткарыңыз.
- Кубат туташуу: Connect the saw to a suitable 230 Volt power supply. The integrated soft start feature will manage the initial power surge.
- Blade Height Adjustment: Use the 2-in-1 adjustment mechanism to set the saw blade height. The blade should extend slightly above the workpiece for optimal cutting.
- Blade Angle Adjustment: Adjust the saw blade inclination for miter cuts using the same 2-in-1 adjustment. The cross stop has an angle scale to guide you.
- Setting Stops: Position the parallel stop for rip cuts or the cross stop for cross-cuts and miter cuts. Ensure they are securely fastened and aligned with your desired measurement.
- Жумушчу бөлүгүн жайгаштыруу: Place the workpiece firmly against the fence and the table. Ensure it is stable and will not shift during the cut.
- Using the Push Stick: Always use the provided push stick when cutting narrow or short workpieces to keep your hands safely away from the blade.
- Арааны баштоо: Press the green 'ON' button (Figure 6) to start the saw. Allow the blade to reach full speed before beginning the cut.
- Кесүү: Feed the workpiece slowly and steadily into the blade. Maintain firm pressure against the fence and the table.
- Stopping the Saw: After completing the cut, press the red 'OFF' button (Figure 6). Wait for the blade to come to a complete stop before removing the workpiece or any cut-off material.
- Ашыкча жүктөн коргоо: If the motor experiences an overload, the overload switch will activate to protect the motor. If this occurs, turn off the saw, allow it to cool, and reduce the load before restarting.
6. Техникалык тейлөө
Үзгүлтүксүз тейлөө үстөл арааңыздын узак жана коопсуз иштешин камсыздайт.
- Тазалоо: After each use, disconnect the power and clean the saw. Remove sawdust and debris from the table, blade guard, and motor housing. Use a brush or compressed air.
- Бычак текшерүү: Аралагычтын курчтугун, бузулушун же тиштеринин жоктугун дайыма текшерип туруңуз. Көңүлсүз же бузулган бычактарды дароо алмаштырыңыз.
- Майлоо: Periodically lubricate moving parts as indicated in the detailed product manual (not provided here).
- Бекер текшерүү: Check all bolts, nuts, and screws regularly to ensure they are tight. Tighten any loose fasteners.
- Чаң сордуруу системасы: Ensure the dust extraction port and connected system are clear of blockages.
- Сактагыч: When not in use, store the table saw in a dry, secure location. The foldable stand and trolley function (Figure 3) make it easier to move and store.
7. Кыйынчылыктарды
Бул бөлүм сиз кабылышы мүмкүн болгон жалпы көйгөйлөрдү карайт.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Сау башталбайт | No power supply; Overload switch tripped; Faulty switch | Check power connection; Reset overload switch; Contact customer support |
| Начар кесүү сапаты (орой, майдаланган) | Dull or incorrect blade; Incorrect blade height; Workpiece not secured | Replace blade; Adjust blade height; Secure workpiece firmly |
| Motor overheats or stops | Overload; Insufficient ventilation; Dull blade | Reduce feed rate; Ensure clear ventilation; Replace blade |
| Ашыкча термелүү | Loose blade; Unstable setup; Damaged blade | Check blade mounting; Ensure saw is level and stable; Replace blade |
8. Техникалык шарттар
| Спецификация | Нарк |
|---|---|
| Модель номери | 4340539 |
| Күч | 2000 Ватт |
| Тtage | 230 вольт |
| Blade Length / Diameter | 250 миллиметр |
| Бычактын материалы | Карбид |
| Тиштердин саны | 48 |
| Ылдамдык | 6000 об/мин |
| Макс. 90° кесүү тереңдиги | 78 мм |
| Макс. 45° кесүү тереңдиги | 53 мм |
| Продукциянын өлчөмдөрү (L x W x Y) | 89 x 84 x 105 см |
| Элемент Салмагы | 34.91 килограмм |
| Тутка/рычагдын материалы | Алюминий |
| Өзгөчөлүктөр | Depth Adjustment, Soft Start, Trolley Function |
9. Кепилдик маалыматы
Einhell products are designed for quality and durability. This product comes with a standard warranty. Additionally, Einhell offers extended warranty services for certain products, such as a 3-year warranty on Power X-Change batteries upon online registration.
To activate any extended warranty services, products must be registered on the official Einhell website within 30 days of purchase. Please refer to the official Einhell website or your purchase documentation for specific warranty terms and conditions applicable to your product.
10. Кардарларды колдоо кызматы
For further assistance, spare parts, or service inquiries, please contact Einhell customer support or visit their official webсайт.
Көбүрөөк маалымат жана байланыш маалыматын төмөнкү дарекке кирип таба аласыз Эйнхелл бренд дүкөнү.
