Nora NM2-2RWMPW M2 Mini LED дубал жуугучунун оюкчасына орнотулган жасалгалоочу панелдин колдонуу боюнча колдонмосу

1. Киришүү

This manual provides comprehensive instructions for the safe installation, operation, and maintenance of your Nora NM2-2RWMPW M2 Mini LED Recessed Wall Wash Trim. Please read all instructions carefully before beginning installation and retain this manual for future reference.

2. Коопсуздук боюнча маанилүү маалымат

• ЭСКЕРТҮҮ: Электр шок коркунучу. Орнотуудан же тейлөөдөн мурун сактагычтан же автоматтык өчүргүчтөн электр кубатын өчүрүңүз.
• Бардык электр туташуулары жергиликтүү эрежелерге жана Улуттук электр кодексине (NEC) ылайык келиши керек. Эгерде сиз электр зымдарын туура туташтырууну билбесеңиз, квалификациялуу электрикке кайрылыңыз.
• Do not install this product in wet locations. This product is ETL rated for damp жерлерде гана.
• камсыз кылуу voltage 120V AC болуп саналат.
• Арматураны өзгөртүүгө аракет кылбаңыз. Ар кандай өзгөртүүлөр кепилдикти жокко чыгарып, коопсуздукка коркунуч келтириши мүмкүн.
• Орнотуу учурунда коргоочу көз айнек жана кол кап кийиңиз.

3. Продукт бүтүп калдыview

The Nora NM2-2RWMPW M2 Mini LED Recessed Wall Wash Trim is designed to provide directional lighting, specifically for wall washing applications. It features a matte powder white finish and is constructed from durable die-cast aluminum. This trim is part of the M2 series and is designed for easy installation in both remodel and new construction projects without the need for a separate housing.

Негизги өзгөчөлүктөрү:

• No housing required, IC Air-Tight rated.
• Easy installation for remodel or new construction applications.
• Deep regressed downlight with field change reflector.
• Adjustable Gimbal for precise light direction.
• Quick disconnect cables for extended length flexibility.
• ETL rated for damp жерлер.

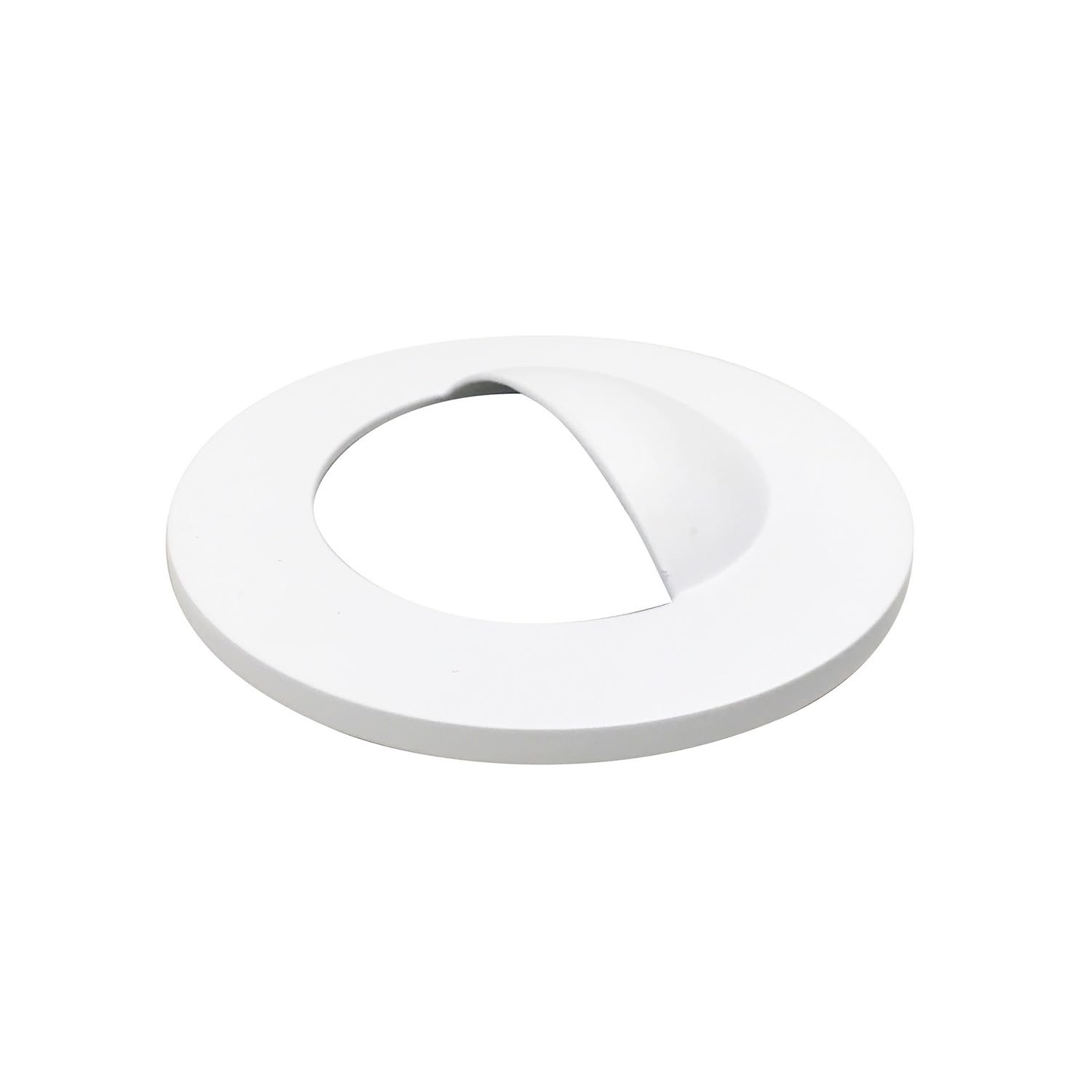

Figure 1: Nora NM2-2RWMPW M2 Mini LED Recessed Wall Wash Trim (Matte Powder White). This image shows the circular trim with an angled inner surface designed to direct light, typical of a wall wash fixture.

4. Орнотуу боюнча нускамалар

Before proceeding, ensure power is disconnected at the circuit breaker. This trim is designed for direct installation into the ceiling without a separate recessed housing.

Керектүү куралдар:

• Screwdriver
• Зымдарды сыйрып алуучулар
• Кычкач
• Өлчөө лентасы
• Hole saw (appropriate size for 2-inch trim)
• Коргоочу көз айнек жана кол каптар

Орнотуу кадамдары:

1. Кубатты өчүрүү: Locate the circuit breaker controlling the area where the trim will be installed and turn off the power. Verify power is off using a voltage сыноочу.
2. Prepare Ceiling Opening: Using a hole saw, cut a circular opening in the ceiling. Refer to the product specifications for the exact required diameter (typically around 2 inches for this mini trim).
3. Зымдарды туташтыруу: Open the junction box provided with the fixture. Connect the building's electrical wires to the fixture's wires using appropriate wire connectors:
   • Black wire (Live) to Black wire
   • Ак зымдан (Нейтралдуу) Ак зымга
   • Green or bare copper wire (Ground) to Green wire
   Ensure all connections are secure. The quick disconnect cables allow for flexibility in wire length.
4. Secure Junction Box: Place the junction box inside the ceiling opening.
5. Insert Trim: Gently push the trim into the ceiling opening. The spring clips on the sides of the trim will secure it in place against the ceiling.
6. Adjust Gimbal: Once installed, adjust the internal gimbal to direct the light as desired for your wall wash effect.
7. Күчтү калыбына келтирүү: Автоматтык өчүргүчтөн электр кубатын кайра күйгүзүп, жабдууну текшериңиз.

5. Операция

The Nora NM2-2RWMPW M2 Mini LED Recessed Wall Wash Trim operates by a standard wall switch connected to the circuit. Once installed and power is restored, the light can be turned on and off using the switch. The adjustable gimbal allows for manual adjustment of the light direction to achieve the desired wall wash effect.

6. Техникалык тейлөө

This LED recessed trim requires minimal maintenance. The integrated LED light source is designed for long life and does not require bulb replacement.

Тазалоо:

• Тазалоодон мурун электр кубатынын өчүрүлгөнүн текшериңиз.
• Wipe the exterior of the trim with a soft, dry, or slightly damp кездеме.
• Do not use abrasive cleaners, solvents, or cleaners containing alcohol, as these can damage the finish.

7. Кыйынчылыктарды

If troubleshooting steps do not resolve the issue, contact a qualified electrician or Nora Lighting customer support.

8. Техникалык шарттар

9. Кепилдик жана колдоо

This Nora Lighting product is covered under a 5 жылдык чектелген кепилдик сатып алынган күндөн тартып. Бул кепилдик нормалдуу колдонуудагы материалдардагы жана жасалгадагы кемчиликтерди камтыйт.

For warranty claims, technical support, or further assistance, please contact Nora Lighting customer service. Keep your purchase receipt as proof of purchase.

Nora Lighting Contact Information:
Please visit the official Nora Lighting website for the most current contact details and support resources: www.noralighting.com
