Fenton AV360BT стерео Amplifier Колдонмо

1. Киришүү

This manual provides detailed instructions for the safe and efficient operation of your Fenton AV360BT Stereo Amplifier. Please read this manual thoroughly before using the device and retain it for future reference. The AV360BT is a compact Hi-Fi mini amplifier featuring Bluetooth connectivity, an integrated MP3 player with USB/SD inputs, and an FM radio tuner, designed for versatile audio playback.

2. Коопсуздук нускамалары

• камсыз кылуу amplifier is connected to a power supply that matches the voltage түзмөктө көрсөтүлгөн.
• Do not expose the unit to rain or moisture to prevent electric shock or fire.
• Аппаратты жылуулук булактарынын жанына же тике күн нуруна коюудан алыс болуңуз.
• в ачпагылаasinг. Бардык тейлөөлөрдү квалификациялуу кызматкерлерге тапшырыңыз.
• Агрегатты балдардан алыс кармаңыз.
• Disconnect the power plug during thunderstorms or when unused for long periods.

3. Пакеттин мазмуну

Таңгактан чыгарганда бардык буюмдар бар экенин текшериңиз:

• Fenton AV360BT стерео Ampөмүрлүү
• Алыстан башкаруу
• Колдонуучунун Колдонмосу (бул документ)

4. Продукциянын өзгөчөлүктөрү

• 2 x 40W стерео Ampөмүрлүү
• Integrated Bluetooth for wireless audio streaming
• MP3 player with USB port and SD/MMC card slot
• Built-in FM radio tuner (87.5 - 108.5 MHz)
• Line input (AUX) for connecting external audio sources
• Bass, Treble, and Master Volume controls
• Output protection circuitry
• Includes remote control for MP3 player functions

5. Башкаруу элементтери жана байланыштар

5.1 алдыңкы панели

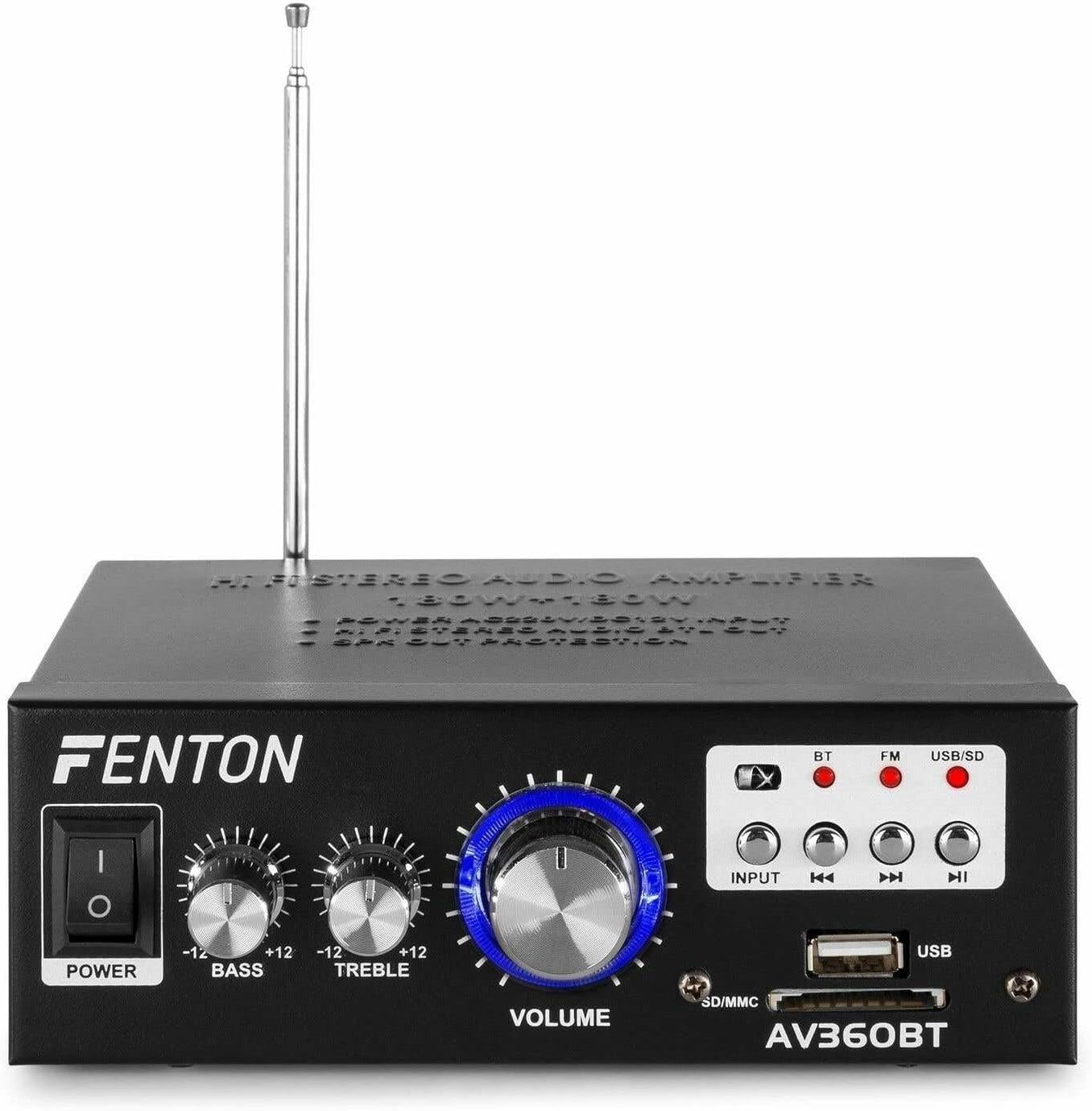

Сүрөт: алдыңкы view of the Fenton AV360BT amplifier, showing the power switch, bass, treble, and volume knobs, input selection buttons, playback controls, USB port, and SD/MMC card slot.

1. POWER которуштуруу: бурат ampөмүрдү күйгүзүү же өчүрүү.
2. BASS башкаруу: Төмөн жыштыктагы аудио чыгарууну тууралайт.
3. TREBLE Control: Жогорку жыштыктагы аудио чыгарууну тууралайт.
4. VOLUME Control: Жалпы чыгаруу көлөмүн тууралайт.
5. INPUT баскычы: Selects the audio source (Bluetooth, FM, USB/SD).
6. Playback Controls (Previous, Play/Pause, Next): Used for MP3 playback and FM radio tuning.
7. USB порт: Connect USB flash drives for MP3 playback.
8. SD/MMC карта слоту: Insert SD or MMC cards for MP3 playback.

5.2 Арткы панель

Сүрөт: Арткы view of the Fenton AV360BT amplifier, displaying the audio input (RCA), speaker connectors, FM antenna, and power input.

1. AUDIO INPUT (RCA): Connect external audio devices (e.g., CD player, TV) using RCA cables.
2. КОЛДОНУУЧУЛАР: Connect passive speakers (8-16 ohms impedance). Ensure correct polarity (+ to + and - to -).
3. антенна: Оптималдуу FM радио кабыл алуусу үчүн кеңейтиңиз.
4. DC 12V/5A киргизүү: For external 12V DC power supply (if applicable).
5. AC кубаттуулугун киргизүү: Connect the supplied AC power cord.

5.3 Алыстан башкаруу

Image: The remote control for the Fenton AV360BT, showing buttons for power, mode, mute, playback, EQ, volume, repeat, and numeric selection.

The remote control allows for convenient operation of the MP3 player and other functions from a distance. Refer to the button labels for specific functions such as power, mode selection, mute, playback controls, equalizer, volume adjustment, repeat, and direct track selection.

6. Орнотуу

1. Жайгашкан жери: кой ampстабилдүү, жалпак бетке орнотуп, аппараттын айланасында адекваттуу вентиляцияны камсыз кылуу.
2. Динамик туташуу: Connect your passive speakers to the SPEAKER CONNECTORS on the rear panel. Ensure the positive (+) terminal of the amplifier connects to the positive (+) terminal of the speaker, and the negative (-) to the negative (-). Incorrect polarity can affect sound quality.
3. External Audio Source (Optional): If connecting an external device via RCA, use appropriate cables to connect its audio output to the AUDIO INPUT (RCA) on the ampкөтөргүчтүн арткы панели.
4. Кубат туташуу: Connect the AC power cord to the AC Power Input on the rear panel, then plug it into a suitable wall outlet.
5. Антенна: Extend the FM antenna for better radio reception.

7. Иштөө нускамалары

7.1 Күйгүзүү/өчүрүү

басыңыз КҮЧ буруш үчүн алдыңкы панелди которуңуз ampөмүрдү күйгүзүү же өчүрүү.

7.2 Volume, Bass, and Treble Adjustment

колдонуу VOLUME, БАС, жана ҮЧЧҮ knobs on the front panel to adjust the sound output to your preference.

7.3 Bluetooth операциясы

1. күйгүзүңүз ampөмүрлүү.
2. басыңыз INPUT button until the Bluetooth (BT) indicator light is illuminated.
3. Смартфонуңузда, планшетиңизде же компьютериңизде Bluetooth'ду иштетиңиз.
4. Издөө available devices and select "AV360BT" from the list.
5. Жупташтырылгандан кийин, сиз аудиону зымсыз агылтууга болот ampөмүрлүү.

7.4 USB/SD MP3 Playback

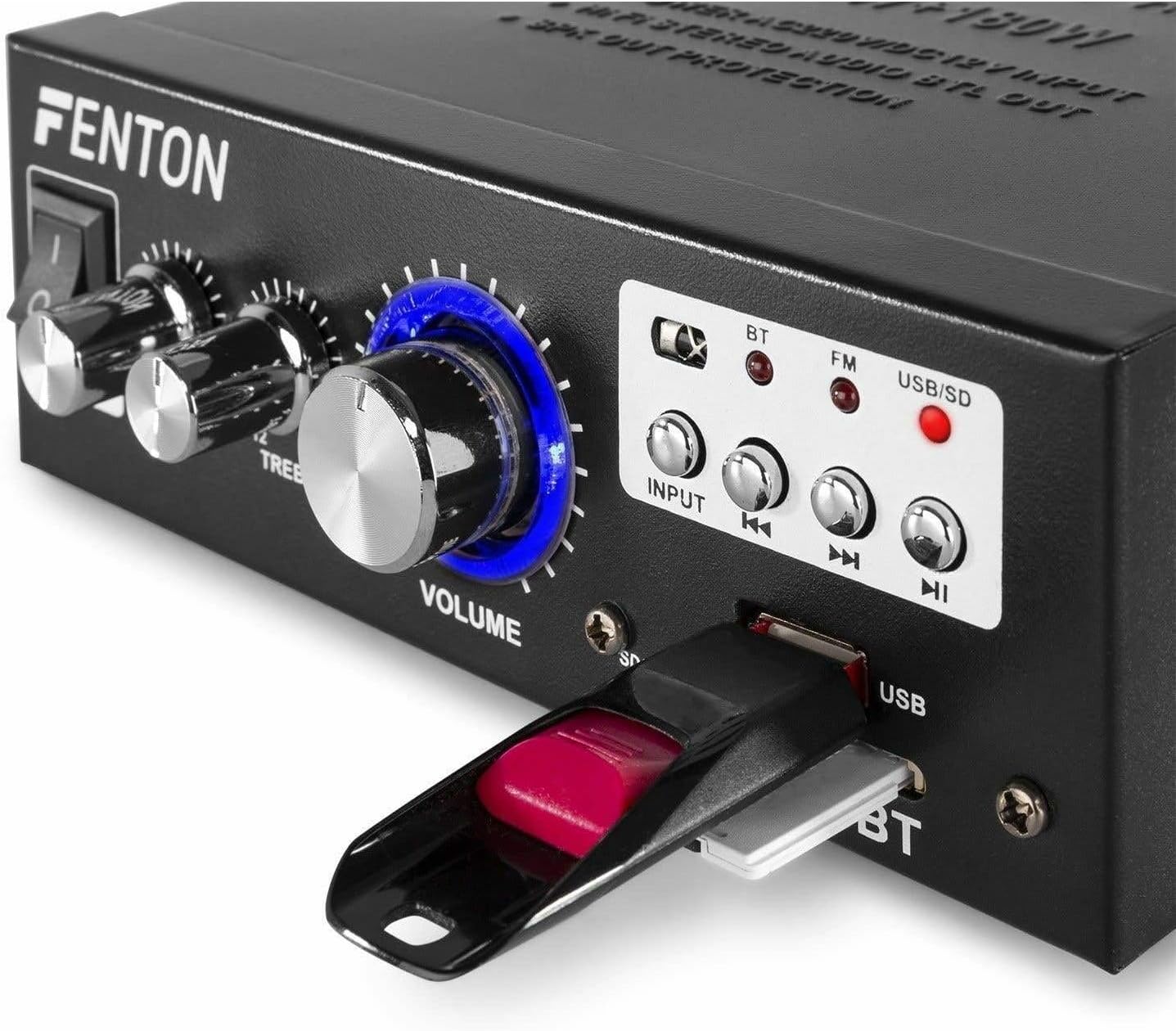

Сүрөт: Жакын план view of the Fenton AV360BT's front panel, showing a USB flash drive inserted into the USB port and an SD card in the SD/MMC slot.

1. USB флэш-дискти салыңыз USB порту or an SD/MMC card into the SD/MMC карта оюгу.
2. басыңыз INPUT button until the USB/SD indicator light is illuminated. The amplifier will automatically detect and begin playing MP3 files.
3. колдонуу Ойнотуу башкаруулары (Previous, Play/Pause, Next) on the front panel or remote control to manage playback.

7.5 FM радиосунун иштеши

1. басыңыз INPUT button until the FM indicator light is illuminated.
2. колдонуу Мурунку жана Кийинки радиостанцияларды издөө үчүн баскычтар.
3. Ensure the antenna is fully extended for optimal reception.

7.6 AUX киргизүү

When an external device is connected to the RCA AUDIO INPUT, select the AUX input mode using the INPUT баскычы. The ampкөтөргүч туташкан түзмөктөн аудио ойнойт.

8. Техникалык тейлөө

• Тазалоо: Сыртын тазалоо үчүн жумшак, кургак чүпүрөктү колдонуңуз ampкөтөргүч. Абразивдүү тазалагычтарды же эриткичтерди колдонбоңуз.
• Сактагыч: Агрегатты узак убакытка колдонбогондо салкын, кургак жерде сактаңыз.
• Вентиляция: Ашыкча ысып кетүүнүн алдын алуу үчүн желдетүү тешиктери жабылбаганын текшериңиз.

9. Кыйынчылыктарды

10. Техникалык шарттар

11. Кепилдик жана колдоо

For warranty information or technical support, please refer to the documentation provided with your purchase or contact your retailer. Keep your proof of purchase for any warranty claims.
