Introduction
This manual provides detailed instructions for the assembly, operation, and maintenance of your RFIVER TF3001 TV Floor Stand. Please read these instructions carefully before installation to ensure safe and correct usage. This stand is designed for televisions ranging from 32 to 65 inches, with a maximum VESA pattern of 400x400mm and a weight capacity of up to 35 kg (77 lbs).
Коопсуздук маалыматы
- 35 кг (77 фунт) максималдуу салмактан ашпаңыз.
- Сыналгыңыздын VESA үлгүсү шайкеш экенин текшериңиз (100x100 мм – 400x400 мм).
- Always assemble the stand on a soft, clean surface to prevent scratches.
- Verify all screws and bolts are securely tightened before placing the TV on the stand.
- Чогултуу учурунда балдарды жана үй жаныбарларын алыс кармаңыз.
- Стендди эч кандай жол менен өзгөртүүгө аракет кылбаңыз.
Пакеттин мазмуну
Чогултууну баштоодон мурун, бардык компоненттердин бар экенин жана бузулбаганын текшериңиз. Эгерде кандайдыр бир тетиктер жок болсо же бузулган болсо, кардарларды колдоо кызматына кайрылыңыз.
- Негизги колдоо мамыча
- Температуралуу айнек базасы
- Телевизор монтаждоо кронштейн
- VESA адаптер плиталары (эгер бар болсо)
- Hardware Kit (screws, washers, spacers, nuts)
- Кабелдик башкаруу клиптери
- Монтаждоо куралдары (мисалы, Аллен ачкычы)
- Instruction Manual
Орнотуу нускамалары
Туура чогултуу үчүн бул кадамдарды кылдаттык менен аткарыңыз.
Step 1: Assemble the Base and Support Pole
Attach the main support pole to the tempered glass base using the provided hardware. Ensure the pole is securely fastened to the base for stability.
Image: The assembled RFIVER TF3001 TV Floor Stand, ready for TV mounting.
Step 2: Determine VESA Pattern and Attach Brackets to TV
Identify your TV's VESA mounting pattern (the distance between the mounting holes on the back of your TV). Select the appropriate screws, washers, and spacers from the hardware kit. Attach the TV mounting brackets to the back of your television. Ensure the brackets are level and securely tightened.
Сүрөт: Мисample of VESA mounting holes on a TV back panel.
Image: VESA compatibility chart and stand dimensions.
3-кадам: Телевизорду стендге орнотуңуз
Carefully lift the TV (with assistance if necessary) and hook the attached brackets onto the mounting plate of the stand. Ensure the TV is centered and level. Secure the TV using the safety lock mechanism to prevent accidental dislodgement.
Image: Detail of the safety lock for securing the TV.
Иштөө нускамалары
Бийиктигин тууралоо
The TV stand allows for height adjustment between 1000mm and 1300mm. To adjust the height, loosen the securing bolts on the main support pole, carefully raise or lower the TV to the desired position, and then securely tighten the bolts. Always ensure the TV is stable after adjustment.
Сүрөт: Бийиктикти жөндөө механизминин иллюстрациясы.
Айлануу функциясы
The TV mounting bracket can swivel 60 degrees (30 degrees left and 30 degrees right) to provide optimal viewing angles. Gently rotate the TV to your preferred position. No tools are required for this adjustment.

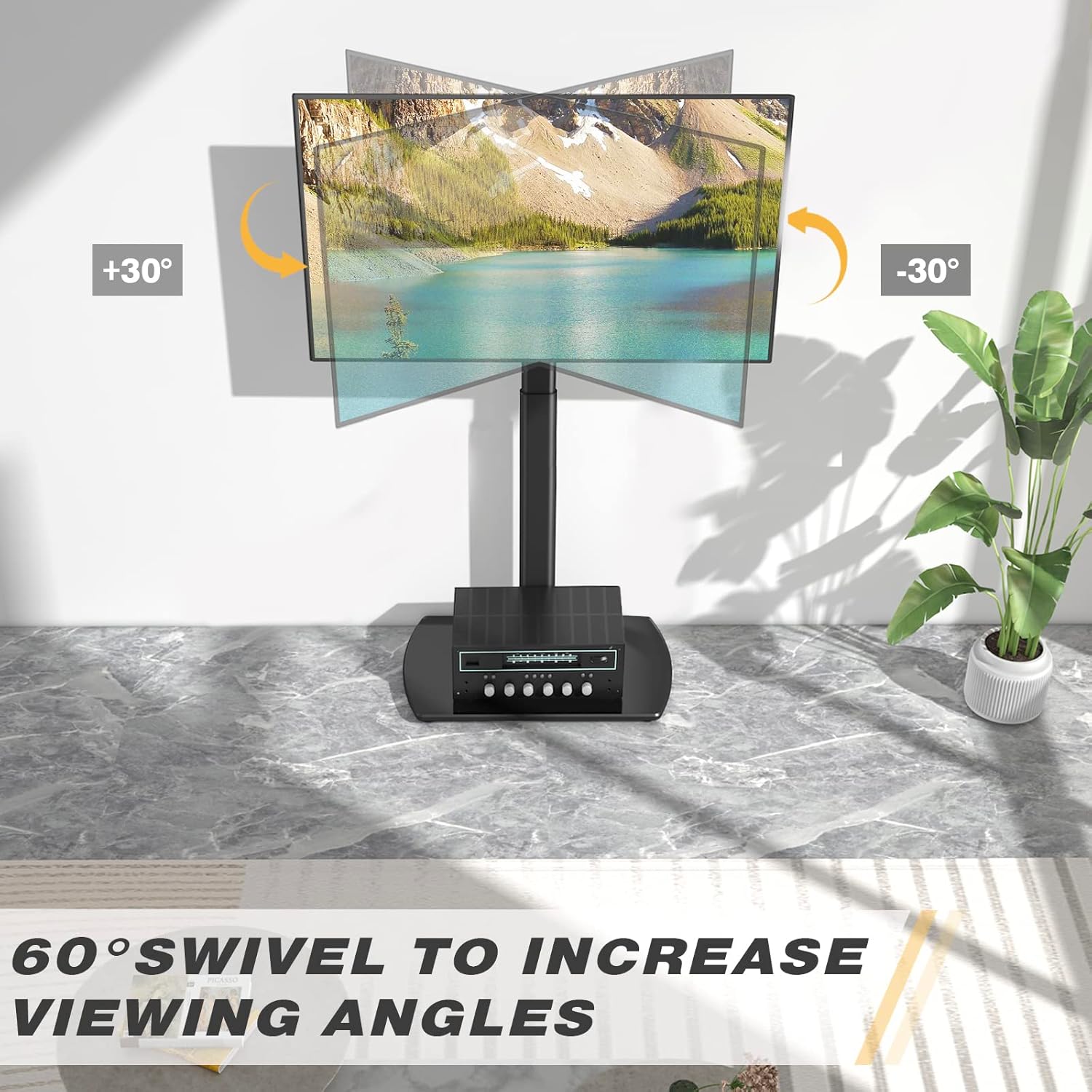

Image: Visual representation of the 60-degree swivel range.
Image: Close-up of the swivel joint.
Кабель башкаруу
Utilize the integrated cable management clips on the rear of the main support pole to organize and conceal TV cables. This helps maintain a tidy appearance and prevents cable clutter.
Image: Cable management clips on the stand's pole.
Техникалык тейлөө
- Тазалоо: Стендди жумшак менен сүртүңүз, гamp кездеме. Финишке зыян келтирүүчү абразивдүү тазалагычтардан же эриткичтерден качыңыз.
- Мезгилдүү текшерүүлөр: Мезгил-мезгили менен бардык бурамалар менен болтторду текшерип туруңуз, алар бекем бойдон калууда. Керек болсо кайра тартыңыз.
- Glass Base Care: The tempered glass base is durable but can be scratched. Use coasters for items placed on it and avoid dropping heavy objects.
Проблемаларды чечүү
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Телевизор деңгээли жок. | Mounting brackets are not aligned or tightened unevenly. | Re-check the alignment of the TV mounting brackets and ensure all screws are tightened evenly. |
| Туруктуу сезилет. | Loose connections or uneven floor surface. | Verify all assembly bolts are securely tightened. Ensure the stand is placed on a flat, stable surface. Check non-slip feet. |
| сыналгы орнотуу мүмкүн эмес. | Туура эмес VESA үлгүсү же телевизордун өлчөмү/салмагы. | Confirm your TV's VESA pattern and weight are within the stand's specifications (Max VESA 400x400mm, Max 35kg/77lbs). |
Техникалык шарттар
| Бренд: | RFIVER |
| Модел: | TF3001 |
| Шайкеш сыналгы өлчөмдөрү: | 32 - 65 дюйм |
| Max VESA Compatibility: | 400x400mm (also supports 100x100, 100x200, 200x100, 200x200, 300x200, 200x300, 300x300, 400x200, 400x300) |
| Максималдуу Салмагы: | 35 кг (77 фунт) |
| Бийиктикти жөндөө диапазону: | 1000 мм - 1300 мм |
| Айлануу бурчу: | ±30 degrees (60 degrees total) |
| Материал: | Эритме болот, чыңдалган айнек |
| Түсү: | Кара |
| Продукциянын өлчөмдөрү (L x W x Y): | 55 x 38 x 130 cm (approximate, at max height) |
| Продукт Салмагы: | 8.8 кг |
Кепилдик жана колдоо
RFIVER products are designed for durability and performance. For any questions, missing parts, or support needs, please contact RFIVER customer service. Please retain your proof of purchase for warranty claims.
For further assistance, please visit the official RFIVER webсайтына же кардарларды колдоо каналдарына кайрылыңыз.
