Einhell TP-CD 18/50 Li BL Solo зымсыз бургулоочу колдонмо

1. Киришүү

The Einhell Professional cordless drill TP-CD 18/50 Li BL Solo is a versatile tool designed for both fast and precise screwing and drilling tasks. It is part of the Power X-Change family, ensuring compatibility with Einhell's high-quality lithium-ion batteries. This model features a brushless motor, which provides enhanced power, extended runtime, and reduced wear compared to traditional carbon brush motors. Its ergonomic design with a soft grip ensures comfortable handling and a secure hold during operation. An integrated LED light illuminates the work area for improved visibility.

Figure 1: Einhell TP-CD 18/50 Li BL Solo Cordless Drill. This image shows the main product, a red and black cordless drill with a grey battery base, highlighting its robust design.

Figure 2: Part of the Power X-Change Family. This image illustrates the drill's compatibility with the Einhell Power X-Change battery system, showing various tools that share the same battery platform.

Figure 3: Brushless Motor Technology. A diagram showing the internal components of a brushless motor, emphasizing its efficiency, increased power, and longer lifespan compared to brushed motors.

2. Коопсуздук нускамалары

Жарааттарды жана зыянды болтурбоо үчүн ар дайым электр шайманынын жалпы коопсуздук эрежелерин сактаңыз. Бул электр куралы менен берилген бардык коопсуздук эскертүүлөрүн, нускамаларды, иллюстрацияларды жана спецификацияларды окуңуз. Төмөндө саналып өткөн бардык көрсөтмөлөрдү аткарбоо электр тогуна, өрткө жана/же олуттуу жаракатка алып келиши мүмкүн.

2.1 Жалпы коопсуздук

• Жумуш аймагынын коопсуздугу: Жумушчу жерди таза жана жакшы жарыктандырыңыз. Башаламан же караңгы жерлер кырсыкка чакырат. Жарылуучу чөйрөдө, мисалы, күйүүчү суюктуктар, газдар же чаң бар жерде электр шаймандарын иштетпеңиз.
• Электр коопсуздугу: Денеге жерге төшөлгөн же жерге туташтырылган беттерге (мисалы, түтүктөр, радиаторлор, диапазондор, муздаткычтар) тийбеңиз. Денеңиз жерге туташтырылган же жерге туташтырылган болсо, электр тогуна урунуу коркунучу жогору.
• Жеке коопсуздук: Always wear appropriate personal protective equipment, including safety glasses, hearing protection, and gloves. Dress properly; avoid loose clothing or jewelry. Keep hair and clothing away from moving parts.

2.2 Батарея куралын колдонуу жана сактоо

• Өндүрүүчү көрсөткөн заряддагыч менен гана заряддаңыз. Батарея топтомунун бир түрүнө ылайыктуу заряддагыч башка батарея таңгагы менен колдонулганда өрт чыгуу коркунучун жаратышы мүмкүн.
• Электр шаймандарын атайын дайындалган батарейкалар менен гана колдонуңуз. Башка батарейка топтомдорун колдонуу жаракат алуу жана өрт чыгуу коркунучун жаратышы мүмкүн.
• Батарея таңгагы колдонулбай турганда, аны бир терминалдан экинчи терминалга туташтыра турган кагаз клиптер, тыйындар, ачкычтар, мыктар, бурамалар же башка кичинекей металл нерселерден алыс кармаңыз. Батарея терминалдарын кыска тутуу күйүккө же өрткө алып келиши мүмкүн.
• Адепсиз шарттарда батареядан суюктук чыгып кетиши мүмкүн; байланышты болтурбоо. Кокусунан тийип калса, суу менен жууп салыңыз. Эгерде суюктук көзгө тийсе, кошумча медициналык жардамга кайрылыңыз. Батареядан чыккан суюктук дүүлүктүрүүгө же күйүүгө алып келиши мүмкүн.

3. Продукт бүтүп калдыview

Familiarize yourself with the components of your Einhell cordless drill for safe and effective operation.

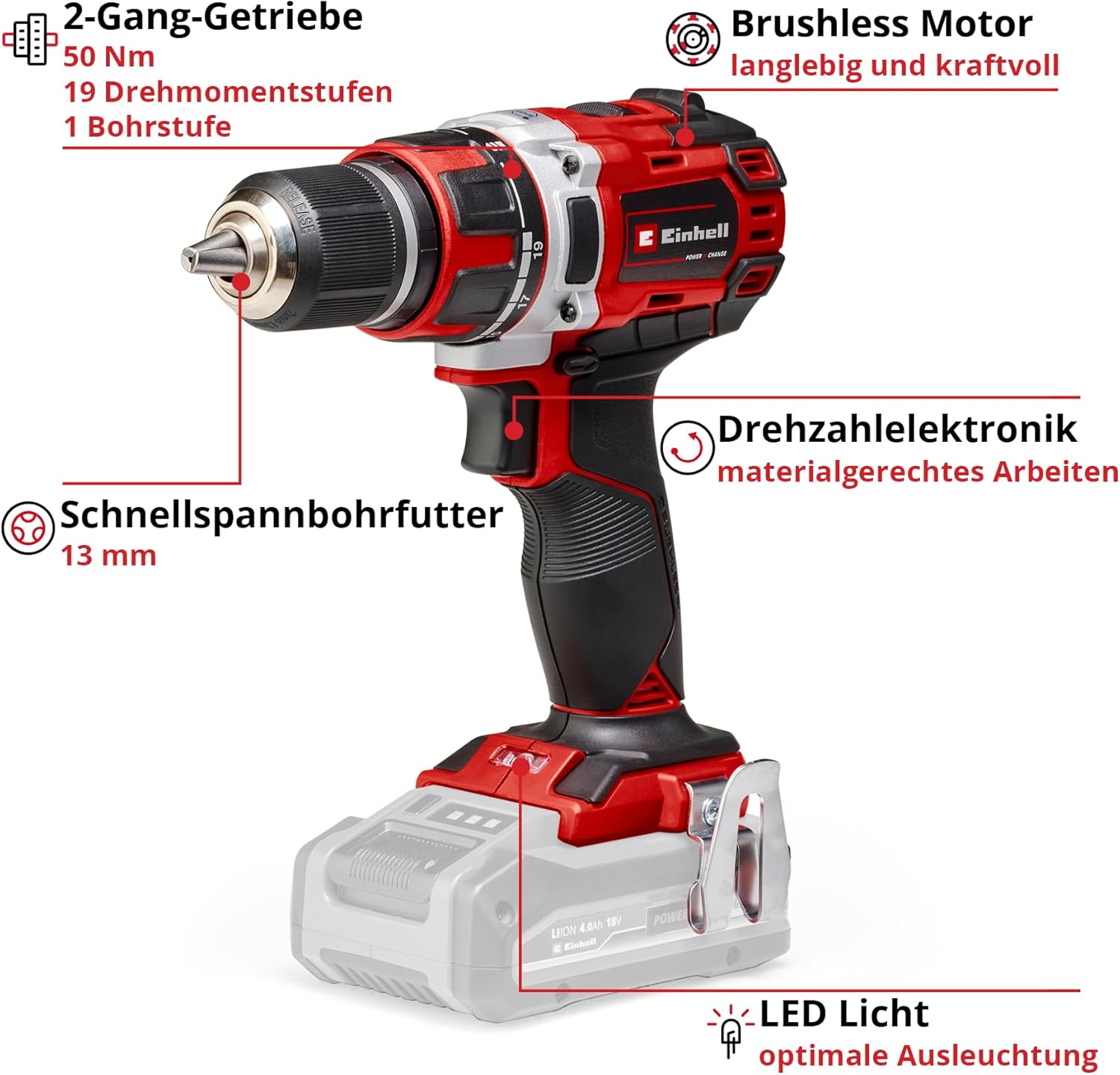

Figure 4: Key Components of the Cordless Drill. This diagram highlights the main parts of the drill, including the 2-speed gearbox, 50 Nm torque, 19 torque settings, 1 drill setting, 13 mm keyless chuck, speed electronics, brushless motor, and LED light.

3.1 Компоненттердин тизмеси

• Ачкычсыз Чак: 13 mm capacity for quick bit changes.
• Моментти тандоочу шакекче: Adjusts torque settings (20 levels) and selects drill mode.
• Gear Selector Switch: For 2-speed gearbox (high/low speed).
• Багыт которуштуруу: Forward/Reverse rotation.
• Күйгүзүү/өчүрүү: Өзгөрмө ылдамдыкты башкаруу.
• Жумшак кармагыч туткасы: Ыңгайлуу колдонуу үчүн эргономикалык дизайн.
• LED жарык: Жумуш аймагын жарык кылат.
• Батарея интерфейси: For Power X-Change 18V batteries (battery sold separately).
• Кур клип: For convenient temporary storage.

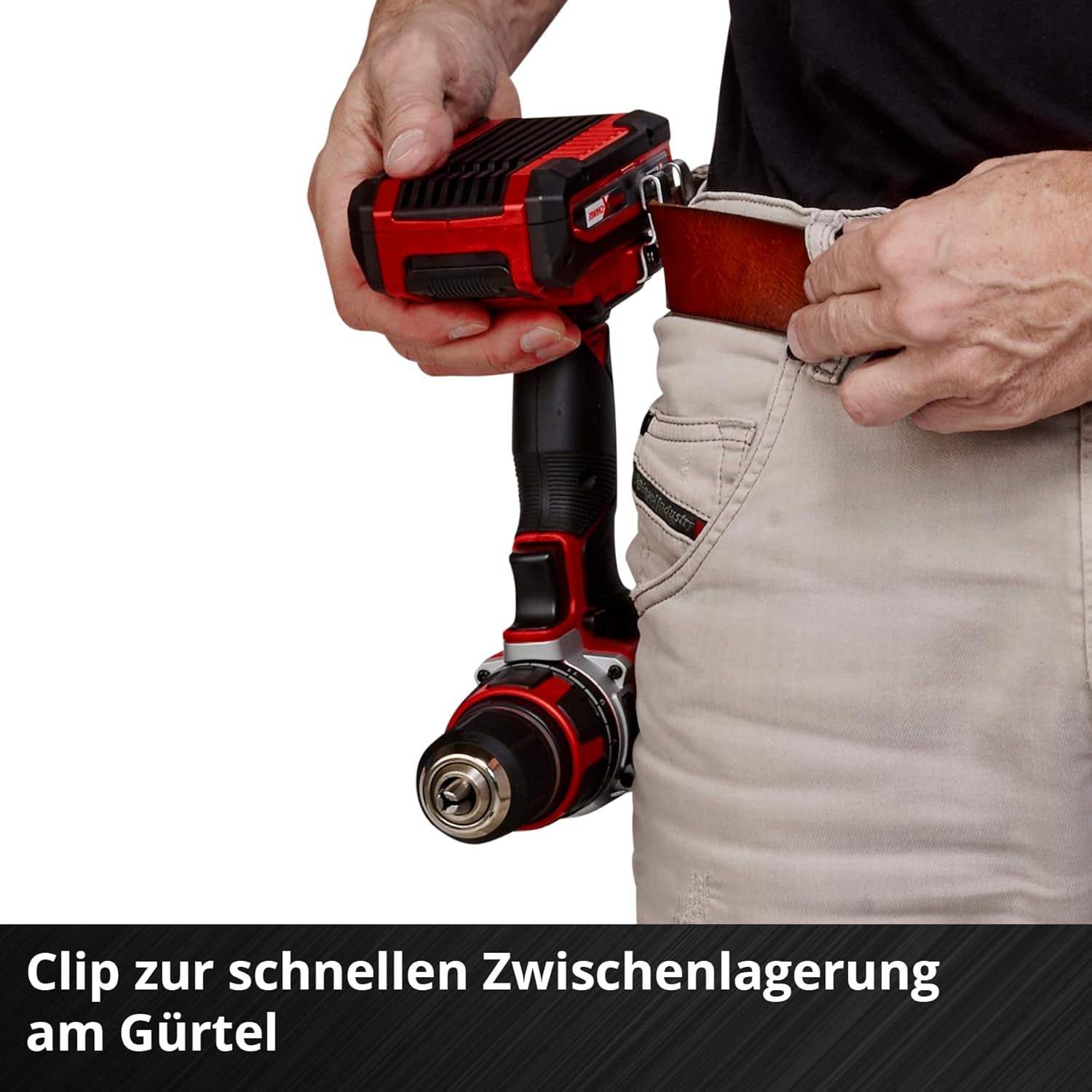

Figure 5: Integrated Belt Clip. This image shows the drill hanging from a user's belt, demonstrating the convenience of the belt clip for quick access and temporary storage.

4. Орнотуу

4.1 Батареяны орнотуу жана алып салуу

The Einhell TP-CD 18/50 Li BL Solo operates with an 18V Power X-Change battery (not included). Ensure the battery is fully charged before use.

• Орнотуу: Slide the charged battery pack onto the base of the drill until it clicks securely into place.
• Алып салуу: Press the battery release button (usually located on the sides of the battery) and slide the battery pack off the tool.

Figure 6: Battery and Charger (Sold Separately). This image indicates that the Power X-Change battery and charger are not included with the drill and must be purchased separately.

4.2 Installing Drill Bits or Screwdriver Bits

The drill features a 13 mm keyless chuck for easy bit changes.

• Ачык Чак: Rotate the front sleeve of the chuck counter-clockwise until the jaws are wide enough to insert the bit.
• Бит киргизүү: Insert the desired drill bit or screwdriver bit fully into the chuck jaws.
• Close Chuck: Rotate the front sleeve clockwise to tighten the chuck jaws firmly around the bit. Ensure the bit is centered and secure before operation.

Figure 7: Keyless Chuck Operation. A close-up view of hands inserting a screwdriver bit into the 13 mm keyless chuck, demonstrating the ease of bit installation.

5. Иштөө нускамалары

5.1 Күйгүзүү/өчүрүү жана ылдамдыкты көзөмөлдөө

• Баштоо: Press the On/Off trigger. The speed is variable; the harder you press the trigger, the faster the drill rotates.
• Токтотуу: Release the On/Off trigger.

5.2 Айлануу багыты

The direction switch (located above the trigger) controls the rotation direction:

• Forward (Clockwise): Push the switch to the left for drilling and screwing.
• Reverse (Counter-clockwise): Push the switch to the right for unscrewing or removing jammed bits.
• Кулпунун абалы: Center the switch to lock the trigger and prevent accidental starting.

5.3 Gear Selection

The 2-speed gearbox allows you to select the appropriate speed for your task:

• 1-тиштүү дөңгөлөк (төмөнкү ылдамдык, жогорку момент): Ideal for heavy-duty screwing and drilling large holes.
• 2-тиштүү дөңгөлөк (Жогорку ылдамдык, Төмөнкү момент): Suitable for fast drilling and light screwing applications.

Always select the gear when the drill is stopped to prevent damage to the gearbox.

5.4 Torque Setting and Drill Mode

The torque selector ring allows you to adjust the torque output or select the drill mode.

• Момент орнотуулары (1-20): Rotate the ring to select the desired torque level. Lower numbers are for smaller screws or softer materials, while higher numbers are for larger screws or harder materials. The clutch will disengage once the set torque is reached, preventing overtightening or stripping.
• Drill Mode (Drill Symbol): Select this setting for drilling applications where maximum torque is required and the clutch should not disengage.

5.5 LED иш жарык

The integrated LED light automatically illuminates the work area when the trigger is pressed, providing better visibility in dimly lit conditions.

Figure 8: LED Light for Optimal Illumination. A close-up showing the LED light on the drill's base, providing clear illumination of the work surface.

Figure 9: Drill in Operation. A user is shown actively drilling into a wooden beam, demonstrating the drill's application in a typical work scenario.

6. Техникалык тейлөө

Regular maintenance ensures the longevity and optimal performance of your cordless drill.

• Тазалоо: Keep the ventilation slots clean to prevent overheating. Use a soft, damp аспапты тазалоо үчүн чүпүрөк сasing. Do not use harsh chemicals or abrasive cleaners.
• Чакты тейлөө: Биттердин туура кармалышын камсыз кылуу үчүн патрондун жаактарын мезгил-мезгили менен тазалап туруңуз.
• Батареяга кам көрүү: Store batteries in a cool, dry place. Do not expose them to extreme temperatures. Charge batteries regularly, even if not in use, to maintain their health.
• Сактагыч: Store the drill and battery in a dry, secure location, out of reach of children.

7. Кыйынчылыктарды

This section addresses common issues you might encounter with your cordless drill.

8. Техникалык шарттар

Detailed technical specifications for the Einhell TP-CD 18/50 Li BL Solo Cordless Drill.

Figure 10: Maximum Screws per Battery Charge. This chart illustrates the approximate number of 6x60 mm screws that can be driven into softwood using different capacities of Power X-Change batteries (2.0 AH, 2.5 AH, 3.0 AH, 4.0 AH, 5.2 AH, 6.0 AH, 8.0 AH).

9. Кепилдик жана колдоо

Einhell provides a 10-year warranty on the brushless motor of this tool upon online registration. For detailed warranty terms and conditions, please refer to the official Einhell webсайтка же продуктуңузга кошулган кепилдик картасы.

For technical support, spare parts, or service inquiries, please contact Einhell customer service through their official channels. Always provide your product model number (TP-CD 18/50 Li BL Solo) and serial number when seeking assistance.
