1. Продукт бүтүп калдыview
The Festool OF 1010 EBQ Router Set is a versatile and powerful tool designed for precision routing tasks. This compact and lightweight router is ideal for edge profiling, grooving, rebating, and decorative work, offering excellent control and accuracy for both professional and DIY users.
1.1-сүрөт: The complete Festool OF 1010 EBQ Router Set, including the router unit, Systainer storage case, guide rail, and various accessories for diverse routing applications.
Негизги өзгөчөлүктөрү:
- Энергияны керектөө: 1010 Вт
- Бош ылдамдык: 10,000 - 24,000 об/мин
- Collets: 6-8 мм
- Milling Stroke: 55 мм
- Milling Depth Fine Adjustment: 8 мм
- Max. Average: 50 мм
- Чаң чыгаруучу туташуу: 27 мм
- Салмагы: 2.7 кг
2. Коопсуздук нускамалары
Always observe the following safety precautions when operating the Festool OF 1010 EBQ Router to prevent injury and damage to the tool.
- Колдонмону окуу: Колдонуудан мурун бардык көрсөтмөлөр жана эскертүүлөр менен таанышыңыз.
- Жеке коргонуу каражаттары (ЖКК): Дайыма коргоочу көз айнек, угууну коргоо жана чаң маскасын тагыныңыз.
- Иш чөйрөсү: Жумуш ордуңузду таза, жарык жана башаламандыктан алыс кармаңыз. Тийиштүү желдетүүнү камсыз кылыңыз.
- Коопсуз жумуш бөлүгү: Ар дайым clamp же башка жол менен иштөө учурунда кыймылга жол бербөө үчүн даярдалган бөлүгүн бекитиңиз.
- Proper Bit Selection: Use only router bits designed for the tool and the material being worked on. Ensure bits are sharp and free of damage.
- Колдонулбаган учурда электр розеткасынан ажыратыңыз: Disconnect the router from the power source before making adjustments, changing bits, or performing maintenance.
- Ашыкча чектен чыгуудан качыңыз: Ар дайым туура бутту жана тең салмактуулукту сактаңыз.
- Чаң чыгаруу: Connect the router to a suitable dust extraction system to minimize dust exposure and maintain a clear view жумуш бөлүгүнүн.
- Электр коопсуздугу: Электр шаймандарын жамгыр же нымдуу шарттарга тийгизбеңиз. Шнурду туура эмес колдонбоңуз.
3. Орнотуу
Proper setup ensures safe and efficient operation of your Festool router.
- Пакеттен чыгаруу: Carefully remove all components from the Systainer case. Inspect for any shipping damage.
- Collet and Router Bit Installation:
- Роутер розеткадан ажыратылганын текшериңиз.
- Insert the appropriate collet (6mm or 8mm) into the spindle.
- Insert the router bit into the collet, ensuring at least 3/4 of the shank is seated.
- Коллет гайканы берилген ачкыч менен бекем тартыңыз. Ашыкча кысып албаңыз.
3.1-сүрөт: А деталдуу view of the Festool OF 1010 EBQ router, highlighting the collet area and the precision depth adjustment mechanism.
- Тереңдикти жөндөө:
- Маршрутизаторду бетине тийип турган тегиз бетке кой.
- Loosen the depth stop locking lever.
- Adjust the depth stop to the desired routing depth using the fine adjustment knob.
- Tighten the depth stop locking lever.
- Чаң чыгаруучу туташуу: Attach a 27mm dust extraction hose to the router's dust port for efficient chip removal.
4. Иштөө нускамалары
Follow these steps for safe and effective operation of your Festool OF 1010 EBQ Router.
- Кубат туташуу: Plug the router into a suitable power outlet.
- Ылдамдыкты жөндөө: Use the variable speed dial to select the appropriate RPM for your router bit and material. Refer to bit manufacturer recommendations.
- Маршрутизаторду ишке киргизүү:
- Ensure the router bit is clear of the workpiece.
- Press the ON/OFF switch to start the motor. Allow the router to reach full speed before engaging the workpiece.
- Маршруттук:
- Apply gentle, consistent pressure. Move the router smoothly along the workpiece.
- For optimal results and safety, always feed the router against the rotation of the bit (climb cutting is generally not recommended for handheld routers).
- Терең кесүү үчүн, бир нече өтүүнү жасаңыз, көбөйтүңүзasing ар бир өткөн сайын тереңдик.

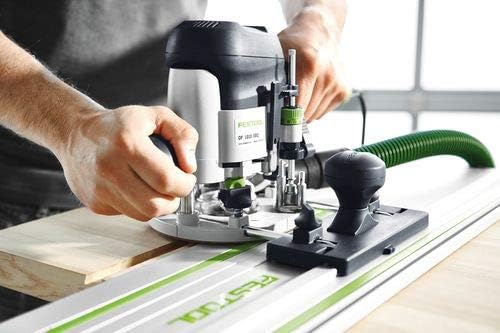

4.1-сүрөт: An operator using the Festool OF 1010 EBQ router in conjunction with a guide rail for precise and straight routing operations.
4.2-сүрөт: Demonstrates the router being used on a workpiece, showing the user's grip and control during operation.
- Stopping the Router: Release the ON/OFF switch. Wait for the bit to come to a complete stop before lifting the router from the workpiece.
5. Техникалык тейлөө
Regular maintenance ensures the longevity and optimal performance of your Festool router.
- Тазалоо: After each use, unplug the router and use a brush or compressed air to remove dust and debris from the motor vents, collet area, and base. Do not use solvents.
- Collet Inspection: Regularly inspect the collet and collet nut for wear or damage. Replace if necessary to ensure proper bit gripping.
- Шнур текшерүү: Электр шнурунун кесилиши, эскири же бузулушу бар экенин текшериңиз. Эгерде шнур бузулса, аспапты колдонбоңуз.
- Сактагыч: Store the router and its accessories in the Systainer case in a dry, secure location, away from direct sunlight and extreme temperatures.
- Кызмат: For any repairs or internal maintenance, contact an authorized Festool service center.
6. Кыйынчылыктарды
This section addresses common issues you might encounter with your Festool OF 1010 EBQ Router.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Маршрутизатор башталбайт. | Электр энергиясы жок; бузулган жип; туура эмес өчүргүч. | Электр розеткасын жана шнурду текшериңиз. Эгер көйгөй чечилбесе, кызматка кайрылыңыз. |
| Ашыкча термелүү. | Бош фрезерлөөчү уч; бузулган уч; эскирген подшипниктер. | Ensure bit is securely tightened. Replace damaged bit. Contact service for bearing issues. |
| Poor cut quality / burning wood. | Dull bit; incorrect speed; too fast feed rate. | Replace or sharpen bit. Adjust speed. Reduce feed rate. |
| Dust extraction ineffective. | Hose clogged; dust bag full; improper connection. | Clear hose. Empty dust bag. Ensure secure hose connection. |
7. Техникалык шарттар
Detailed specifications for the Festool OF 1010 EBQ Router.
| Спецификация | Нарк |
|---|---|
| Бренд | Festool |
| Модель номери | 576201 |
| Энергияны керектөө | 1010 Вт |
| Бош ылдамдык | 10,000 - 24,000 об/мин |
| Коллет | 6-8 мм |
| Milling Stroke | 55 мм |
| Milling Depth Fine Adjustment | 8 мм |
| Max. Average | 50 мм |
| Dust Extraction Connection | 27 мм |
| Салмагы | 2.7 кг |
| Материал | Металл |
| Power Source | Электр зымдары |
| Максималдуу айлануу ылдамдыгы | 24000 RPM |
8. Кепилдик жана колдоо
Festool offers comprehensive service and support for your product.
8.1-сүрөт: The Festool Service All-Inclusive program logo, signifying comprehensive customer support.
Festool Service All-Inclusive:
- 36 Months Free Repair: Enjoy free repairs for 36 months, including wear parts and labor.
- 36 Months Theft Protection: In case of theft, Festool will provide a new tool for a small excess fee.
- 10 Years Spare Parts Guarantee: Festool guarantees the availability of spare parts for at least 10 years after a product is discontinued.
- 15 Days Risk-Free Testing: Test your new Festool tool for 15 days without obligation.
For detailed terms and conditions, and to register your product, please visit the official Festool website or contact Festool customer support. Product registration is typically required within 30 days of purchase to activate the full warranty benefits.
8.2-сүрөт: An image detailing the benefits of the Festool All-Inclusive Guarantee, emphasizing peace of mind for users.
