Ledvance LED Floodlight GEN 3 (Модель 239586) Instruction Manual

1. Киришүү

Сиздин жаңы Ledvance LED Floodlight GEN 3 үчүн нускама колдонмосуна кош келиңиз. Бул документ прожекторуңузду коопсуз жана эффективдүү орнотуу, иштетүү жана тейлөө үчүн маанилүү маалыматты камтыйт. Сураныч, орнотуудан мурун бул колдонмону кылдат окуп чыгыңыз жана аны келечекте маалымат үчүн сактап коюңуз.

2. Коопсуздук маалыматы

• Жалпы коопсуздук: Орнотуудан же тейлөөдөн мурун ар дайым электр кубатын ажыратыңыз. Бардык электр туташууларынын коопсуз экенин жана жергиликтүү электрдик коддорго ылайык болушун текшериңиз. Бул продукт сыртта колдонуу үчүн иштелип чыккан жана IP65 рейтингине ээ, бул чаңдан жана төмөнкү басымдагы суу агымдарынан коргоону көрсөтөт. Сууга чөмүлүүгө болбойт.
• Электр коопсуздугу: Прожектор 100-277 VAC менен иштейт. Эгер ишенбесеңиз, орнотууну квалификациялуу электрик аткарышы керек. Туура жерге туташтырууну камсыз кылуу.
• Колдонуу: Жарыктанган кезде LED жарык булагын түз карабаңыз. Иштегенден кийин дароо прожекторго тийбеңиз, анткени ал ысык болушу мүмкүн.

3. Пакеттин мазмуну

Төмөндө тизмеленген нерселердин баары пакетиңизде бар экенин текшериңиз:

• 1x Ledvance LED прожектор GEN 3
• 1x Монтаждык кронштейн (алдын ала тиркелген)
• 1x 1m ийкемдүү кабель (H05RN-F, 3 x 1.0 мм²) (алдын ала орнотулган)

4. Продукт бүтүп калдыview

4.1-сүрөт: Фронт view Ledvance LED Floodlight GEN 3, showcasing анын компакт кара алюминий корпусу, интегралдык LED панели жана бекем жөнгө салынуучу монтаждык кашаа.

4.2-сүрөт: Прожектордун физикалык өлчөмдөрүн көрсөткөн техникалык чийме: туурасы 131 мм, бийиктиги 122 мм (кронштейн менен кошо) жана тереңдиги 36 мм. Бул өлчөө орнотуу мейкиндигин пландаштыруу үчүн абдан маанилүү болуп саналат.

4.3-сүрөт: Продукциянын таңгагында анын 10 Вт энергия керектөөсү, 3000K жылуу ак түс температурасы, 1100 люмен чыгышы, IP65 кирүүдөн коргоо, IK07 таасиринен коргоо жана 5 жылдык кепилдик камтылган негизги өзгөчөлүктөр жана сертификаттар баса белгиленет.

4.4-сүрөт: Бул диаграмма жарык булагынан ар кандай аралыкта конус диаметрин жана жарыктандыруу деңгээлин (люкс менен) деталдаштыруучу прожектордун симметриялуу жарык бөлүштүрүүнү сүрөттөйт. Бул 100 ° x 100 ° нур бурч көрсөтөт.

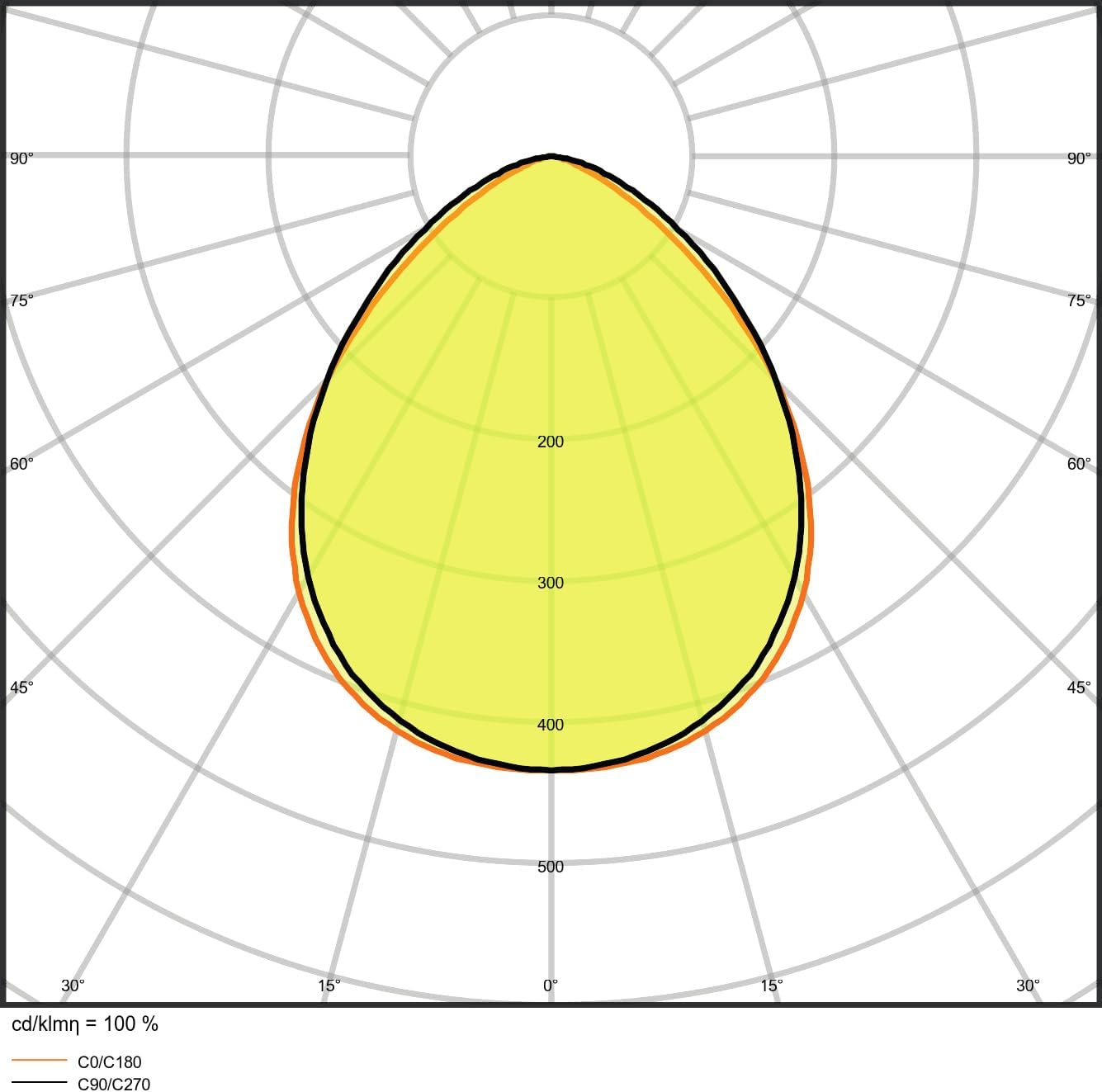

4.5-сүрөт: Жарыктын интенсивдүүлүгүнүн бөлүштүрүлүшүн чагылдырган полярдык диаграмма, жарыктын ар кандай багытта кандайча бөлүнүп чыгышын көрсөтүү. Бул симметриялуу үлгү 100° x 100° нурдун бурчун ырастайт.

5. Орнотуу жана орнотуу

Туура орнотуу үчүн бул кадамдарды аткарыңыз:

1. Монтаждоо: Прожектор алдын ала тиркелген монтаждык кронштейн менен келет. Тийиштүү бекиткичтерди (киргизилген эмес) колдонуу менен кронштейнди туруктуу бетке бекитиңиз. Кронштейн 30° бурчту тууралоону жана керек болсо жарыкты багыттоо үчүн кең айлануу аянтын берет.
2. Электр байланышы: Прожектор 1 метрлик ийкемдүү кабель менен жабдылган (H05RN-F, 3 x 1.0 мм²). Туура полярдуулукту жана туура жерге туташтырууну камсыз кылуу үчүн бул кабельди негизги кубат булагыңызга (100-277 VAC) туташтырыңыз. IP65 рейтингин сактап калуу үчүн тышкы байланыштар үчүн суу өткөрбөй турган бириктиргич кутуну колдонуу сунушталат. Эгерде сиз электр зымдарына ишенбесеңиз, квалификациялуу электрикке кайрылыңыз.
3. Позициялоо: Прожектордун жөө жүргүнчүлөргө же айдоочуларга жарк этпестен каалаган аймакты жарыктандыруу үчүн жайгаштырылышын текшериңиз.

6. Иштөө нускамалары

Туура орнотулуп, кубат булагына туташтырылгандан кийин, Ledvance LED Floodlight GEN 3 кубат берилгенде күйөт. Агрегаттын өзүндө колдонуучу тарабынан жөнгө салынуучу башкаруу элементтери жок. Иштөө, адатта, электр чынжырына туташтырылган тышкы өчүргүч же таймер аркылуу башкарылат.

7. Техникалык тейлөө

Прожекторуңуздун оптималдуу иштешин жана узак мөөнөттүү иштешин камсыз кылуу үчүн төмөнкү тейлөө көрсөтмөлөрүн аткарыңыз:

• Тазалоо: Мезгил-мезгили менен прожектордун диффузорун жана корпусун жумшак, damp кирди жана калдыктарды тазалоо үчүн кездеме. Абразивдүү тазалагычтарды же эриткичтерди колдонбоңуз.
• Текшерүү: Кабелди жана корпустун бузулуу белгилерин дайыма текшерип туруңуз. Бардык монтаждоо бурамалар бекем бойдон калууда.
• Жарык булагы: LED жарык булагы интеграцияланган жана колдонуучу алмаштыра албайт. Продукт узак мөөнөттүү, тейлөөсүз иштөөгө ылайыкталган.

8. Кыйынчылыктарды

Прожекторуңузда көйгөйлөргө туш болсоңуз, төмөнкү жалпы көйгөйлөрдү жана аларды чечүү жолдорун караңыз:

• Жарык жок:
  • Прожектордун электр менен камсыздоосун текшериңиз.
  • Бардык электр байланыштары коопсуз экенин текшериңиз.
  • Тышкы которгуч же таймер 'ON' абалында экенин текшериңиз.
• Күңүрт жарык же бүлбүлдөп:
  • Туруктуу электр менен камсыздоону текшериңиз.
  • Байланыштары бош эмес экенин текшериңиз.
  • Эгер көйгөй чечилбесе, кардарларды колдоо менен байланышыңыз.

Тизмеге кирбеген маселелер боюнча Ledvance кардарларды колдоо бөлүмүнө кайрылыңыз.

9. Техникалык шарттар

10. Кепилдик жана колдоо

Бул Ledvance продуктусу өндүрүүчүнүн кепилдиги менен жабылат. Продукциянын таңгагын же расмий Ledvanceти караңыз webатайын кепилдик шарттары жана шарттары үчүн сайт. Техникалык колдоо же кепилдик дооматтары үчүн, Ledvance кардарларды тейлөө кызматына расмий каналдары аркылуу кайрылыңыз.
