1. Киришүү
This manual provides essential instructions for the safe and effective operation of the UNIKS C54 AC Clamp Meter. Please read this manual thoroughly before using the device and retain it for future reference. The UNIKS C54 is a True RMS AC clamp meter designed for measuring AC current up to 400A and AC/DC voltage up to 1000V, featuring a VFD function and a 4000-count backlit display.
2. Коопсуздук маалыматы
Always adhere to the following safety precautions to prevent personal injury or damage to the meter.
- Эч бир функция үчүн киргизүүнүн максималдуу чегинен ашпаңыз.
- Өлчөөлөрдү жүргүзүүдөн мурун, сыноо зымдары жакшы абалда жана туура туташтырылганын текшериңиз.
- Эгерде эсептегич бузулгандай көрүнсө же корпусу ачык болсо, аны колдонбоңуз.
- Том менен иштөөдө өтө этият болуңузtag60V DC же 30V AC RMS жогору, анткени алар шок коркунучун жаратат.
- Ар дайым чынжырдагы кубатты ажыратып, бардык жогорку көлөмдү чыгарыңызtage capacitors before performing resistance, continuity, or diode tests.
- Adhere to local and national safety codes. Use personal protective equipment (PPE) such as insulated gloves and eye protection.
- The device complies with safety standards EN: 61326, EN: 61010-1, EN: 61010-02-032, EN: 61010-02-03.
3. Продукт бүтүп калдыview
The UNIKS C54 clamp meter is designed for accurate electrical measurements. Key features include:
- True RMS AC current measurement up to 400A.
- AC/DC томtagөлчөө 1000V чейин.
- Backlit 4000-count display for clear readings.
- VFD (Variable Frequency Drive) function for accurate measurements on inverter-controlled devices.
- Байланышсыз тtage (NCV) аныктоо.
- Innovative design for comfortable and quick operation.

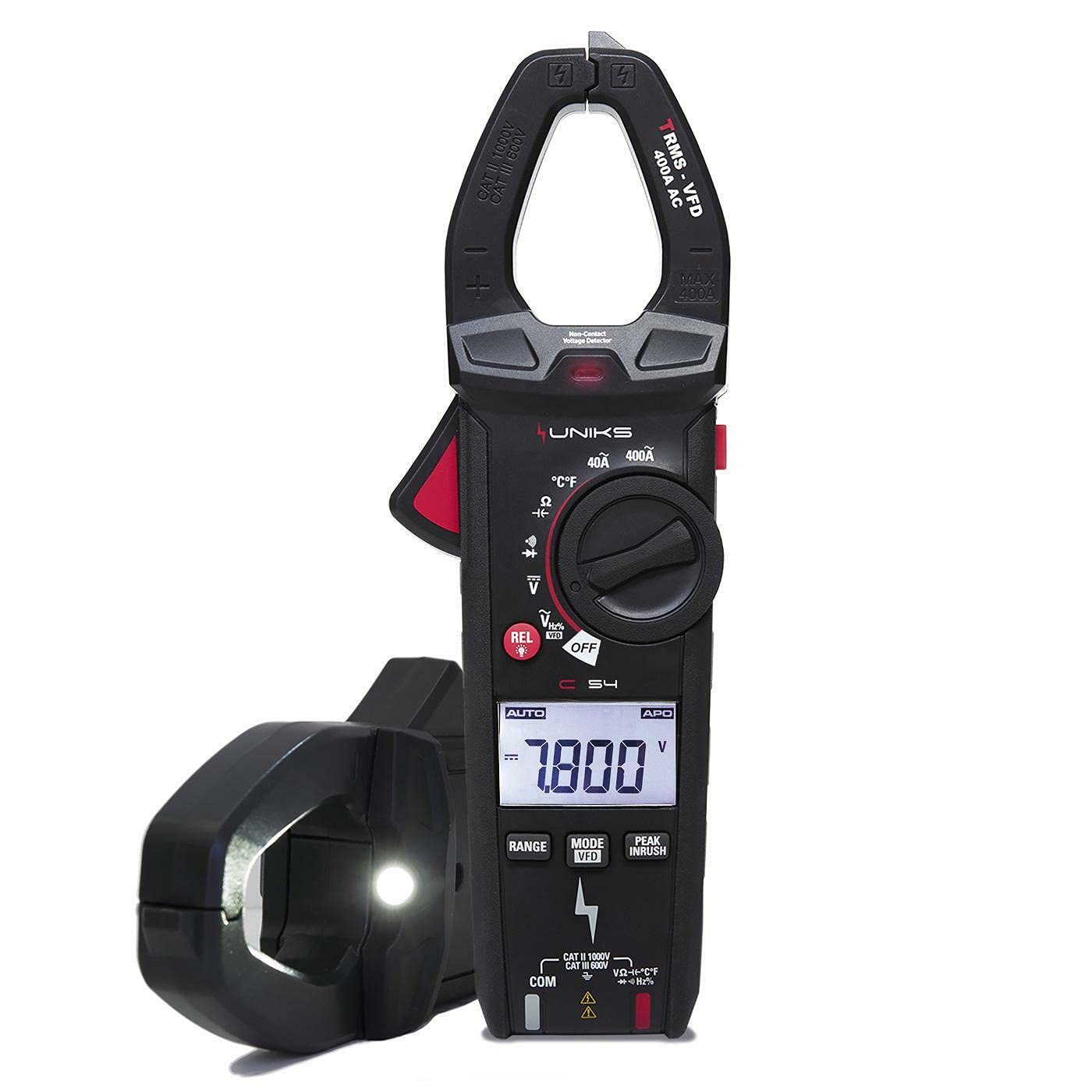

Сүрөт 3.1: Алдыңкы view of the UNIKS C54 AC Clamp Meter, showing the display, function dial, and clamp жаак.
4. Орнотуу
4.1 Батареяны орнотуу
- Эсептегичтин өчүрүлгөнүн текшериңиз.
- Эсептегичтин арткы бетиндеги батарея бөлүмүнүн капкагын табыңыз.
- Батарея отсегин ачуу үчүн бурагычты колдонуңуз.
- Керектүү батареяларды туура полярдуулукту сактап, салыңыз.
- Батарея уясынын капкагын ордуна коюңуз жана аны бурама менен бекитиңиз.
4.2 Сыноо өткөргүчтөрүн туташтыруу
Том үчүнtage, resistance, continuity, and diode measurements, connect the test leads as follows:
- Кызыл сыноо өткөргүчтү "VΩHz" киргизүү уячасына салыңыз.
- Insert the black test lead into the "COM" input jack.
5. Иштөө нускамалары
5.1 AC токту өлчөө (Clamp)
- Turn the function dial to the "ACA" position.
- cl басыңызamp жаактарды ачуу үчүн триггер.
- Encircle a single conductor with the clamp жаактар. Жаактардын толугу менен жабык экенин текшериңиз.
- Дисплейден AC учурдагы маанисин окуңуз.
5.2 AC/DC Voltage Өлчөө
- Сыноо өткөргүчтөрүн 4.2-бөлүмдө сүрөттөлгөндөй туташтырыңыз.
- Функция дискин "V~" (AC Voltagд) же "V-" (ТК көлөмүtagд) кызмат орду.
- Сыноочу зонддорду чынжырдын чекиттерине тийгизиңиз, анда тtagе өлчөө керек.
- Томду окуңузtage мааниси дисплейде.
5.3 VFD Function
The VFD function allows for accurate voltage and frequency measurements on variable frequency drives and other non-sinusoidal waveforms. To activate:
- Turn the function dial to the "V~" position.
- Press the "VFD" button (if available) or cycle through modes until "VFD" is indicated on the display.
- Proceed with voltagадаттагыдай эле өлчөө.
5.4 Контактсыз томtage (NCV) аныктоо
- Функционалдык дискти "NCV" абалына буруңуз.
- Move the top tip of the meter near a live conductor.
- The meter will emit an audible beep and/or flash an LED indicator when AC voltagе аныкталат.
6. Техникалык тейлөө
6.1 Тазалоо
Эсептегичтин кутучасын жарнама менен сүртүңүзamp кездеме жана жумшак жуугуч. Абразивдерди же эриткичтерди колдонбоңуз. Колдонуудан мурун эсептегич толугу менен кургатылганын текшериңиз.
6.2 Батареяны алмаштыруу
When the battery indicator appears on the display, replace the batteries as described in Section 4.1. Remove batteries if the meter is not used for extended periods.
6.3 Сактагычты алмаштыруу
The UNIKS C54 clamp meter typically does not have user-replaceable fuses for current measurement via the clamp. For other functions, refer to the specific fuse ratings if applicable in the full product manual. If fuse replacement is necessary, it should be performed by qualified personnel.
7. Кыйынчылыктарды
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Эсептегич күйбөйт. | Өлүк же туура эмес орнотулган батарейкалар. | Батареянын полярдуулугун текшериңиз же батарейкаларды алмаштырыңыз. |
| Көрсөтүлгөн көрсөткүчтөр же "OL" көрсөткүчү жок. | Measurement range exceeded, open circuit, or incorrect function selected. | Select a higher range, check circuit continuity, or ensure correct function is selected. For clamp measurements, ensure only one conductor is within the jaws. |
| Туура эмес окуулар. | Poor test lead connection, external interference, or low battery. | Ensure secure connections, move away from strong electromagnetic fields, or replace batteries. |
8. Техникалык шарттар
| Параметр | Нарк |
|---|---|
| Модел | C54 |
| AC агымы (чыныгы RMS) | 400А чейин |
| AC Voltage | 1000 В чейин |
| DC Voltage | 1000 В чейин |
| Дисплей | 4000 Counts, Backlit |
| Коопсуздук рейтинги | CAT III 600V, CAT II 1000V |
| Атайын функциялар | VFD, NCV |
| Салмагы | 500 грамм |
| Шайкештик | EN: 61326, EN: 61010-1, EN: 61010-02-032, EN: 61010-02-03 |
9. Кепилдик жана колдоо
Information regarding warranty coverage and technical support for the UNIKS C54 clamp meter is typically provided with the product packaging or available on the manufacturer's official website. Please refer to these resources for detailed warranty terms and contact information for support.
Кошумча жардам алуу үчүн, сураныч, баш багыңыз UNIKS official webсайт же кардарларды тейлөө бөлүмүнө кайрылыңыз.
