IDEAL Electrical 61-747 TightSight Digital TRMS AC/DC Clamp Метр

1. Киришүү

The IDEAL 61-747 TightSight clamp meter is a CAT III 600 V rated auto-ranging True Root Mean Square (TRMS) digital clamp meter. This instrument is designed for professional and accurate measurement of various electrical parameters in a wide range of applications. Its robust design and innovative features enhance safety and efficiency during electrical testing.

Figure 1.1: IDEAL 61-747 TightSight Clamp Meter with its unique secondary display.

2. Коопсуздук маалыматы

Always adhere to local and national safety codes. Use personal protective equipment (PPE) such as safety glasses and insulated gloves when working with electrical circuits. Ensure the meter is in good working condition before use. Do not exceed the maximum input ratings for any function. Disconnect power to the circuit before making connections for resistance, continuity, capacitance, or diode tests.

• CAT III 600V рейтинги: This meter is rated for Category III installations up to 600 Volts.
• Колдонуудан мурун текшерүү: Always inspect the meter, test leads, and accessories for any damage before each use. Do not use if damaged.
• Туура функцияны тандоо: Ensure the correct function is selected for the measurement being performed.
• Байланышсыз томtage (NCV) Sensor: The NCV sensor detects voltage between 40V and 600V. An illuminated red LED and audible tones indicate voltagд болушу.

3. Пакеттин мазмуну

Пакетти ачканда, төмөндө көрсөтүлгөн нерселердин бардыгы бар экенин жана бузулбаганын текшериңиз:

• IDEAL 61-747 TightSight Clamp Метр
• Сыноочу (Кызыл жана Кара)
• K-түрү термопар
• 3 x 1.5V AAA Batteries (pre-installed or included separately)
• Soft Storage Pouch with Belt Loop
• Колдонуучунун Колдонмосу (бул документ)

Figure 3.1: The IDEAL 61-747 Clamp Meter and its standard accessories.

4. Продукттун өзгөчөлүктөрү жана компоненттери

The IDEAL 61-747 clamp meter incorporates several features designed for ease of use, accuracy, and safety:

• Clamp башчысы: Measures AC and DC current up to 400 Amps without breaking the circuit.
• TightSight LCD Display: A patented secondary display located at the bottom of the unit, allowing for easy reading in difficult positions.
• Негизги LCD дисплей: Primary display for all measurement readings.
• Функционалдык терүү: Rotary switch to select measurement modes.
• Байланышсыз томtage (NCV) Sensor: Integrated into the right tip of the clamp for detecting live voltagд түз байланышсыз.
• Камтылган кол чырак: Illuminates the work area in low-light conditions.
• Backlit Displays: Both the main and TightSight displays can be backlit for visibility in dark environments.
• Probe Tip Holder: Located on the backside of the right clamp for convenient single-hand operation with test leads.
• Hanging Strap Mount: Compatible with IDEAL hanging straps (sold separately) for hands-free operation.
• Industrial Grade Overmolding: Enhances grip and provides drop protection.

Сүрөт 4.1: Алдыңкы view clamp meter highlighting key components.

Figure 4.2: Detail of the integrated probe tip holder for convenience.

5. Орнотуу

5.1 Батареяны орнотуу

The meter operates on three 1.5V AAA batteries. To install or replace batteries:

1. Эсептегич өчүрүлгөнүн текшериңиз.
2. Эсептегичтин артындагы батарея отсегин табыңыз.
3. Батарея бөлүкчөсүнүн капкагын ачуу үчүн бурагычты колдонуңуз.
4. Insert the 3 AAA batteries, observing the correct polarity (+/-) as indicated inside the compartment.
5. Батарея уясынын капкагын ордуна коюңуз жана аны бурама менен бекитиңиз.

5.2 Сыноо өткөргүчтөрүн туташтыруу

Том үчүнtage, resistance, continuity, capacitance, and diode measurements, connect the included test leads:

• Insert the red test lead into the V/Ω/CAP/Hz/°C input jack.
• Insert the black test lead into the COM (common) input jack.

6. Иштөө нускамалары

6.1 Күйгүзүү/өчүрүү

Эсептегичти күйгүзүү үчүн функциянын рычагын ӨЧҮРҮҮ абалынан каалаган өлчөө функциясына буруңуз. Өчүрүү үчүн, рычагды кайра ӨЧҮРҮҮ абалына буруңуз.

6.2 Өлчөө функциялары

The 61-747 meter offers a variety of measurement capabilities:

• AC/DC Current (A~, A--): cl колдонуңузamp head to measure current up to 400 Amps. Open the clamp by pressing the lever, encircle a single conductor, and release the lever to close the clamp.
• AC/DC Voltage (V~, V--): Connect test leads to the circuit. Measures up to 600V.
• Каршылык (Ω): Connect test leads across the component.
• Үзгүлтүксүздүк (♫): Connect test leads across the circuit. An audible tone indicates continuity.
• Сыйымдуулук (CAP): Connect test leads across the capacitor.
• Диод сыноо (♫): Connect test leads across the diode.
• Жыштык (Гц): Can be measured in conjunction with voltage же учурдагы.
• Temperature (°F/°C): Connect the K-Type thermocouple to the meter's input jacks.

Figure 6.1: Measuring current with the clamp meter, demonstrating the TightSight display.

6.3 Атайын функциялар

• TightSight Display: The secondary display at the bottom of the meter mirrors the main display, providing an alternative viewбурч.
• Байланышсыз томtage (NCV): Select the NCV function. Place the right tip of the clamp near a live conductor. The red LED in the center of the meter will illuminate and an audible tone will sound if voltage is detected (40V-600V).
• Арткы жарык: Press the backlight button (often combined with flashlight button) to illuminate the displays for better visibility in dim conditions.
• Кол чырак: Press the flashlight button to activate the built-in flashlight.
• КОЛДО: Дисплейдеги учурдагы окууну токтотот.
• MIN / MAX: Records the minimum and maximum readings over a period.
• RELATIVE (REL): Сакталган шилтеме мааниси менен учурдагы көрсөткүчтүн ортосундагы айырманы өлчөйт.
• НӨЛ: Used to zero out the display for DC current measurements to remove residual magnetism.
• RANGE: Автоматтык жана кол менен өлчөө режимдеринин ортосунда которулат.
• Авто өчүрүү: The meter will automatically power off after a period of inactivity to conserve battery life. This feature can typically be disabled if needed (refer to the full user manual for specific instructions).

Figure 6.2: Using the Non-Contact Voltage (NCV) sensor.

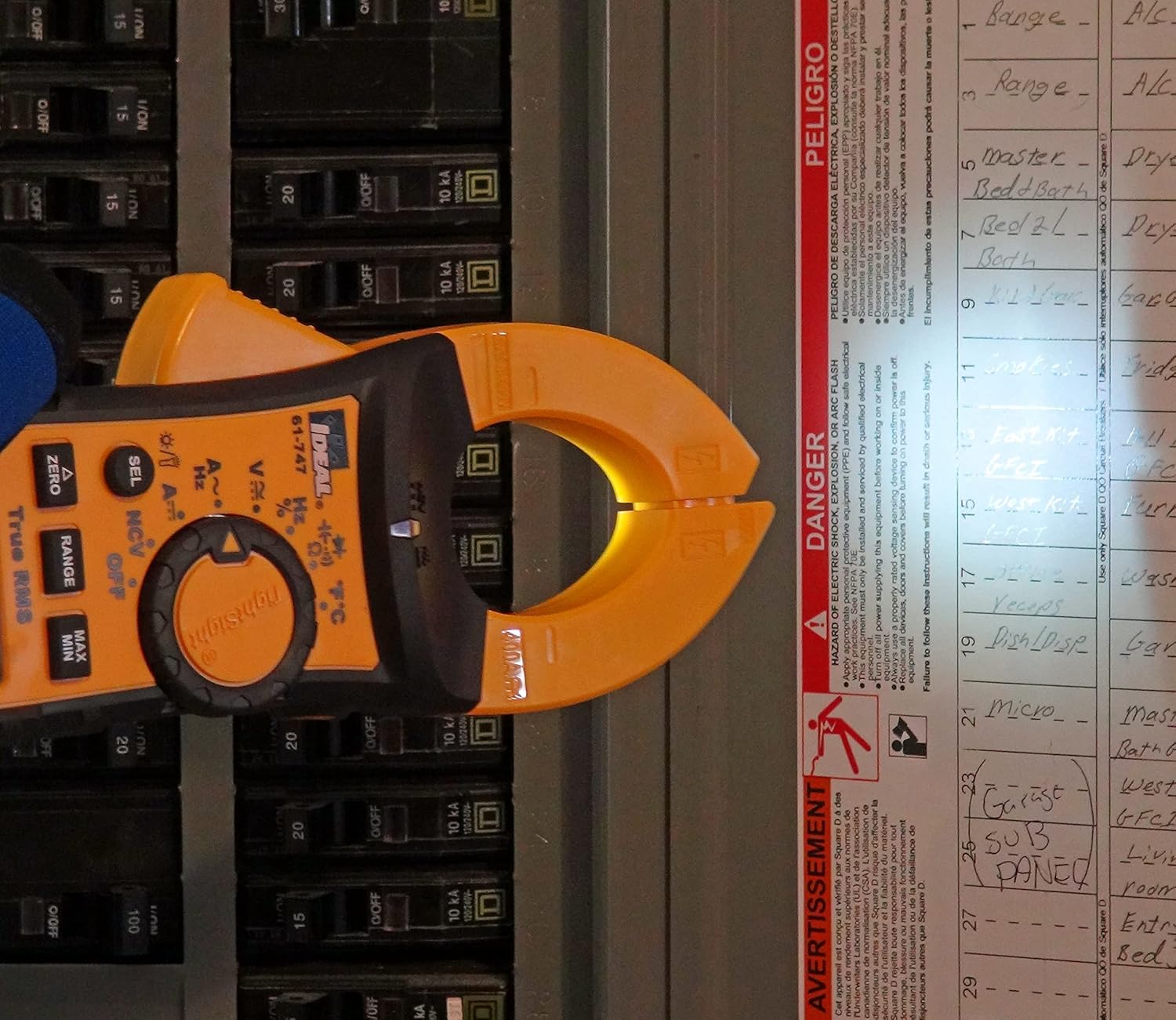

Figure 6.3: The built-in flashlight illuminating the work area.

7. Техникалык тейлөө жана кам көрүү

Туура тейлөө сиздин аппаратыңыздын узак мөөнөттүү иштешин жана тактыгын камсыз кылатamp метр:

• Тазалоо: Жарнама менен эсептегичти сүртүңүзamp кездеме жана жумшак жуугуч каражат. Абразивдүү заттарды же эриткичтерди колдонбоңуз. Сактоодон же колдонуудан мурун эсептегичтин кургак экенин текшериңиз.
• Батареяны алмаштыруу: Replace batteries when the low battery indicator appears on the display. Remove batteries if the meter will not be used for an extended period.
• Сактагыч: Store the meter in its soft storage pouch in a cool, dry place, away from direct sunlight and extreme temperatures.
• Калибрлөө: For professional use, periodic calibration by a qualified service center is recommended to maintain accuracy.

8. Кыйынчылыктарды

If you encounter issues with your IDEAL 61-747 clamp метр, төмөнкү жалпы көйгөйлөрдү жана чечимдерди караңыз:

9. Техникалык шарттар

Key technical specifications for the IDEAL 61-747 Clamp Метр:

10. Кепилдик жана колдоо

For detailed warranty information and customer support, please refer to the official IDEAL Electrical documentation or contact IDEAL customer service.

PDF форматындагы расмий Колдонуучу колдонмосун жүктөп алуу үчүн жеткиликтүү:

Колдонуучунун расмий колдонмосун жүктөп алыңыз (PDF)
