1. Продукт бүтүп калдыview
The Einhell cordless hammer drill TE-HD 18/12 Li-Solo is a versatile and powerful tool designed for drilling and percussion drilling tasks. As part of the Power X-Change family, it offers cordless freedom and compatibility with any Power X-Change battery.
Figure 1: Einhell TE-HD 18/12 Li Cordless Hammer Drill. This image shows the main product, a red and black cordless hammer drill, without a battery attached.
Негизги өзгөчөлүктөр төмөнкүлөрдү камтыйт:
- Зымсыз эркиндик: Operates on the Einhell Power X-Change battery system, eliminating the need for power cords.
- Үч функция: Capable of drilling, hammer drilling, and chiseling (with appropriate accessories).
- Pneumatic Impact Mechanism: Delivers up to 1.3 joules of impact energy for effective drilling in concrete (up to 12mm).
- Күчтүү дизайн: Features a powerful motor and durable metal transmission for high torque.
- SDS-Plus Чак: Universal SDS-Plus tool chuck with semi-automatic operation for quick bit changes.
- Speed Control Electronics: Allows adaptation of output to the material and task.
- LED жарык: Интегралдык LED lamp for optimal illumination of the working area.
- Ergonomic Softgrip: Provides comfortable handling and control.
Figure 2: Diagram highlighting key features of the Einhell TE-HD 18/12 Li. Labels point to the pneumatic impact mechanism, SDS-Plus chuck, LED light, speed control electronics, and the 2+1 functions (impact drilling, conventional drilling, screwdriving).
Figure 3: Illustration showing the Einhell TE-HD 18/12 Li as part of the larger Power X-Change family, emphasizing battery compatibility across over 300 tools.
2. Коопсуздук нускамалары
Always observe general power tool safety guidelines to prevent electric shock, fire, and serious injury. Keep this instruction manual for future reference.
2.1 Электр куралынын жалпы коопсуздук эскертүүлөрү
- Жумуш аймагынын коопсуздугу: Жумуш аймагын таза жана жакшы жарыктандырыңыз. Жарылуучу чөйрөдө, мисалы, күйүүчү суюктуктар, газдар же чаң бар жерде электр шаймандарын иштетпеңиз.
- Электр коопсуздугу: Жерге туташтырылган же жерге төшөлгөн беттерге денеге тийбеңиз. Электр шаймандарын жамгырга же нымдуу шарттарга тийгизбеңиз.
- Жеке коопсуздук: Stay alert, watch what you are doing and use common sense. Use personal protective equipment such as safety glasses, hearing protection, and dust masks.
- Электр куралын колдонуу жана сактоо: Электр аспапты күчтөп албаңыз. Колдонмоңуз үчүн туура электр шайманын колдонуңуз. Оңдоолорду жасоодон, аксессуарларды алмаштыруудан же электр шаймандарын сактоодон мурда батарейканы электр шайманынан ажыратыңыз.
- Батарея куралын колдонуу жана сактоо: Өндүрүүчү көрсөткөн заряддагыч менен гана заряддаңыз. Электр шаймандарын атайын дайындалган батарейкалар менен гана колдонуңуз.
3. Орнотуу
The Einhell TE-HD 18/12 Li is supplied without a battery or charger. These components are sold separately and are essential for operation.
Figure 4: Image indicating that the product is supplied without a battery or charger, which must be acquired separately.
3.1 Батарея топтомун орнотуу
- Куралдын өчүрүлгөнүн текшериңиз.
- Align the battery pack with the receptacle at the base of the tool.
- Батарея пакетин бекем чыкылдаган үн чыкканга чейин ордуна жылдырыңыз.
- Чыгаруу үчүн, батарея топтомундагы чыгаруу баскычын басып, аны сыртка жылдырыңыз.
3.2 Installing Drill Bits and Accessories
The tool features a universal SDS-Plus chuck for quick and secure bit changes.
Figure 5: Close-up of the SDS-Plus tool holder, illustrating its semi-automatic operation for easy bit insertion and removal.
- Патондун жеңин артка тартыңыз.
- Insert the SDS-Plus drill bit or accessory into the chuck.
- Release the chuck sleeve. The bit should lock into place. Pull on the bit to ensure it is securely fastened.
- Алып салуу үчүн, патрондун жеңин артка тартып, учту сууруп алыңыз.
A magnetic adapter for screwdriver bits is included for screwdriving applications.
Figure 6: Image showing the included magnetic adapter designed for use with standard screwdriver bits.
4. Иштөө нускамалары
The Einhell TE-HD 18/12 Li offers multiple operating modes for various applications.
Figure 7: Close-up of the mode selector switch, indicating two primary modes for flexible application.
4.1 Иштөө режимин тандоо
Use the mode selector switch to choose between drilling, hammer drilling, or chiseling (if applicable with specific accessories).
- Бургулоо режими: For drilling into wood, metal, or plastic.
- Балка менен бургулоо режими: Бетонго, ташка жана ташка бургулоо үчүн.
- Кесүү режими: For light chiseling work (requires appropriate chisel bit).
4.2 Куралды иштетүү жана токтотуу
- To start, press the ON/OFF trigger switch.
- To stop, release the ON/OFF trigger switch.
4.3 Ылдамдыкты көзөмөлдөө
The tool features precision speed electronics. The speed can be adjusted by varying the pressure on the ON/OFF trigger switch. Apply less pressure for lower speeds and more pressure for higher speeds.
4.4 LED иш жарык
The integrated LED light illuminates the work area automatically when the trigger is pressed, improving visibility in dimly lit conditions.

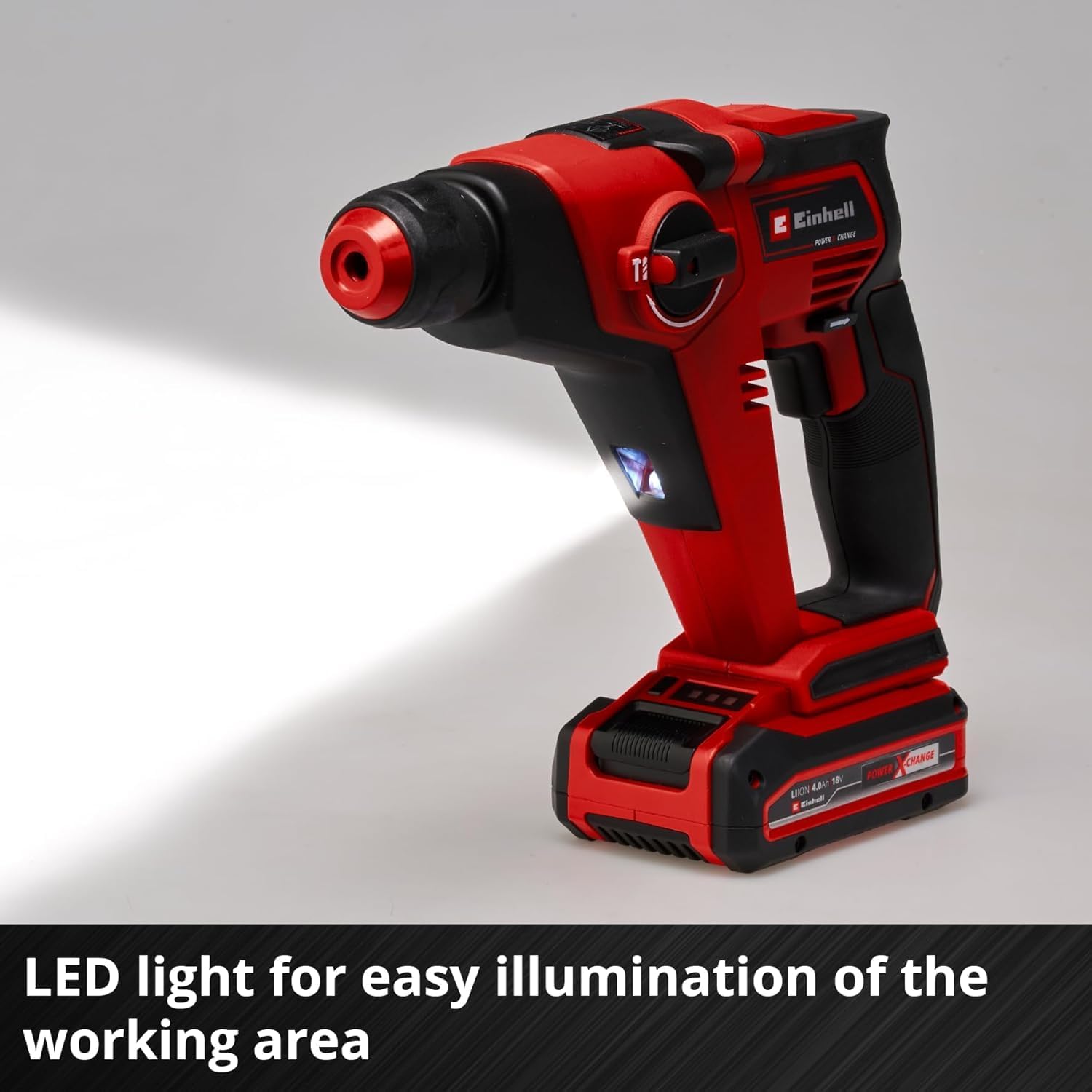

Figure 8: The cordless hammer drill with its LED light activated, demonstrating how it illuminates the work area for improved visibility.
4.5 Drilling Performance
The maximum number of holes per battery charge varies depending on the battery capacity and material. For concrete (6x50 mm holes), approximate performance is:
| Батарея сыйымдуулугу | Approx. Holes |
|---|---|
| 2.0 Ah | 45 даана. |
| 2.5 Ah | 57 даана. |
| 3.0 Ah | 82 даана. |
| 4.0 Ah | 96 даана. |
| 5.2 Ah | 140 даана. |
| 6.0 Ah | 166 даана. |
| 8.0 Ah | 182 даана. |
Figure 9: Visual representation of the maximum number of 6x50 mm holes that can be drilled in concrete per battery charge, across various Power X-Change battery capacities.
Figure 10: A user demonstrating the Einhell TE-HD 18/12 Li hammer drill in action, drilling into a concrete wall, highlighting its practical application.
5. Техникалык тейлөө
Regular maintenance ensures the longevity and optimal performance of your Einhell TE-HD 18/12 Li.
5.1 Тазалоо
- Ашыкча ысып кетпеши үчүн желдетүү тешиктерин таза кармаңыз.
- Курал корпусун жумшак менен сүртүңүз, гamp кездеме. Катуу тазалоочу каражаттарды же эриткичтерди колдонбоңуз.
- Clean the SDS-Plus chuck regularly to ensure smooth operation.
5.2 Сактоо
- Store the tool in a dry, well-ventilated area, away from direct sunlight and moisture.
- Ensure the battery pack is removed before storage.
- Store the tool and accessories in their original case or a suitable storage container.
6. Кыйынчылыктарды
This section addresses common issues you might encounter with your Einhell TE-HD 18/12 Li.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Курал башталбайт. | Батарея туура салынган эмес же заряды түгөнүп калган. | Батарея толук салынганын текшериңиз. Зарыл болсо, батареяны заряддаңыз. |
| Төмөндөтүлгөн бургулоо көрсөткүчтөрү. | Worn drill bit; incorrect mode selected; battery low. | Replace drill bit. Select appropriate mode (e.g., hammer drilling for concrete). Charge battery. |
| Бит патронго бекитилбейт. | Chuck dirty or damaged; incorrect bit type. | Clean chuck. Ensure SDS-Plus bit is used. If problem persists, contact service. |
| Курал өтө ысып кетет. | Бөгөттөлгөн желдетүү тешиктери; үзгүлтүксүз оор колдонуу. | Желдетүү тешиктерин тазалоо. Узакка созулган колдонууда куралды муздатып туруңуз. |
7. Техникалык шарттар
| Спецификация | Нарк |
|---|---|
| Бренд | Эйнхелл |
| Модель номери | TE-HD 18/12 Li (Model 2021) / 4513970 |
| Power Source | Battery Powered (Power X-Change 18V) |
| Тtage | 18 вольт |
| Максималдуу айлануу ылдамдыгы | 1300 RPM |
| Impact Energy | 1.3 Joules (Pneumatic) |
| Бургулоо түрү | Балка бургу |
| Чактын түрү | SDS Plus |
| Бургулоо кубаттуулугу жыгач | 14 миллиметр |
| Бургулоо кубаттуулугу металл | 8 миллиметр |
| Drilling Capacity Concrete | 12 миллиметр |
| Элемент Салмагы | 1.49 килограмм (болжол менен 3.28 фунт) |
| Продукциянын өлчөмдөрү (L x W x Y) | 9.76" x 2.87" x 7.68" |
| Материал | Металл |
| Камтылган компоненттер | Cordless hammer drill, Magnetic adapter for screwdriver bits |
| Батареялар камтылганбы? | No (Sold Separately) |
| Өзгөчө өзгөчөлүк | Portable |
8. Кепилдик жана колдоо
Einhell products are manufactured to high quality standards and undergo strict quality controls. Should you experience any issues, please refer to the following information.
8.1 Кепилдик маалыматы
The EU Spare Part Availability Duration for this product is 2 Years. For specific warranty terms and conditions, please refer to the warranty card included with your product or visit the official Einhell webсайт.
8.2 Кардарларды колдоо
For technical assistance, spare parts, or service inquiries, please contact Einhell customer support. Contact details can typically be found on the official Einhell webсайтында же продуктунун таңгагында.
Official Einhell Webсайт: www.einhell.com
