1. Продукт бүтүп калдыview
Allen-Bradley TNR00305F – бул белгиленген убакыт кечигүүсүнө негизделген электр чынжырларын так башкаруу үчүн иштелип чыккан өнөр жайлык убакыт релеси. Бул түзмөк 115VAC чыңалууда иштейт жана 15 секундага чейинки убакыт диапазонун камсыз кылат. Ал көбүнчө автоматташтырууда, башкаруу панелдеринде жана ар кандай өнөр жай машиналарында операцияларды ырааттуу кылуу же кечиктирилген аракеттерди камсыз кылуу үчүн колдонулат.

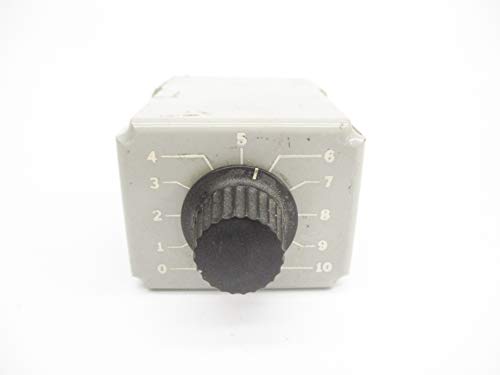

Сүрөт 1: Алдыңкы view TNR00305F убакыт релесинин, убакытты кечиктирүүнү орнотуу үчүн жөндөө баскычын көрсөткөн.
2. Орнотуу жана орнотуу
TNR00305F убакыт релесинин коопсуз жана ишенимдүү иштеши үчүн туура орнотуу абдан маанилүү. Орнотуу иштерин баштоодон мурун ар дайым электр кубатынын өчүрүлгөнүн текшериңиз.
2.1 Коопсуздук чаралары
- Орнотуудан же техникалык тейлөөдөн мурун, чынжырдагы бардык электр кубатын ажыратыңыз.
- Орнотуу квалификациялуу кызматкерлер тарабынан гана аткарылышы керек.
- Иштетүү көлөмүн камсыз кылууtage (115VAC) реленин мүнөздөмөлөрүнө дал келет.
- Түзмөктү нымдуулуктан, ашыкча ысыктан жана титирөөдөн коргоңуз.
2.2 Монтаждоо жана зымдар
TNR00305F панелди же розеткаларды орнотуу үчүн иштелип чыккан. Туура терминалдык туташуулар үчүн жабдууңуз менен кошо берилген атайын зым схемасын караңыз же өндүрүүчүнүн расмий документтерин караңыз.

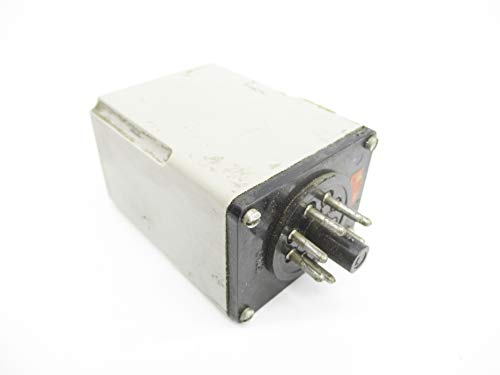

2-сүрөт: Арткы view TNR00305F убакыт релесинин, электр туташуулары үчүн төөнөгүч конфигурациясын көрсөткөн.
Кыска туташуулардын же электрдик коркунучтардын алдын алуу үчүн бардык туташуулардын бекем жана тийиштүү түрдө изоляцияланганын текшериңиз. Реле, адатта, кубат киргизүү, чыгаруу контакттары жана убакытты башкаруу үчүн зарыл болгон төөнөгүч конфигурациясын камсыз кылган шайкеш келген розеткага туташат.
3. Иштөө нускамалары
TNR00305F убакыт релесинин алдыңкы бетинде каалаган убакытты кечиктирүүнү орнотуу үчүн жөнгө салынуучу циферблат бар.
3.1 Убакытты кечиктирүүнү орнотуу
- Реленин убакыт диапазонун аныктаңыз (мисалы, 0-15 секунд).
- Реленин алдыңкы бетиндеги кара жөнгө салуу рычагын буруп, каалаган убакыт маанисин индикатор белгиси менен тегиздеңиз. Циферблат 0дөн 10го чейин белгиленген, бул пайызды билдирет.tagже жалпы убакыт диапазонунун үлүшү. 15 секунддук реле үчүн "5" деген жөндөө адатта 7.5 секундага туура келет.
- Кубат берилгенден кийин, реленин өзгөчө функциясына ылайык убакыт ырааттуулугу башталат (мисалы, күйгүзүү-кечиктирүү, өчүрүү-кечиктирүү).
Так убакыт функциясын жана анын жалпы системага кантип интеграцияланарын түшүнүү үчүн, белгилүү бир тиркеменин башкаруу схемасын караңыз.
4. Техникалык тейлөө
Allen-Bradley TNR00305F убакыт релеси - бул минималдуу тейлөө менен узак мөөнөттүү ишенимдүүлүк үчүн иштелип чыккан бекем өнөр жайлык компонент. Оптималдуу иштөөнү камсыз кылуу үчүн үзгүлтүксүз текшерүү сунушталат.
4.1 Жалпы текшерүү
- Релени мезгил-мезгили менен жаракалар, түсүнүн өзгөрүшү же бош туташуулар сыяктуу физикалык бузулуулардын белгилерин текшерип туруңуз.
- Орнотуунун бекем экенине жана реле ашыкча титирөөгө дуушар болбогонуна ынаныңыз.
- Айрыкча терминалдардын айланасында чаңдын же таштандылардын топтолушун текшерип, зарыл болсо, кургак, жумшак чүпүрөк менен тазалаңыз.
4.2 Тазалоо
Эгерде тазалоо керек болсо, электр кубатынан ажыратылганын текшериңиз. Реленин сыртын кургак, мамыксыз чүпүрөк менен сүртүңүз. Суюк тазалоочу каражаттарды же эриткичтерди колдонбоңуз, анткени алар ички компоненттерге же белгилерге зыян келтириши мүмкүн.
Бул түзмөктө колдонуучу тейлей турган тетиктер жок. Ички көйгөйлөр болсо, түзмөктү алмаштыруу керек.
5. Кыйынчылыктарды
Эгерде TNR00305F убакыт релеси күтүлгөндөй иштебей жатса, төмөнкү жалпы көйгөйлөрдү жана көйгөйлөрдү чечүү кадамдарын карап көрүңүз:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Реле иштебей жатат/убакыт | Электр менен камсыздоо жок; Туура эмес зымдар; Бузулган реле. | Киргизүү терминалдарында 115VAC кубаты бар экенин текшериңиз. Зымдарды схемага ылайык текшериңиз. Эгерде кубат жана зымдар туура орнотулган болсо, реле алмаштырыңыз. |
| Туура эмес убакыт | Терүү жөндөөсү туура эмес; Тышкы тоскоолдук; Реленин бузук иштеши. | Терүү жөндөөсүн кайра тууралаңыз. Туруктуу электр менен камсыздоону жана күчтүү электромагниттик талаалардын жоктугун текшериңиз. Эгерде убакыт туура эмес болсо, релени алмаштырыңыз. |
| Байланыштар которулбай жатат | Ашыкча жүктөлүш; Эскирген контакттар; Бузулган реле. | Жүктөө тогунун контакттын номиналдык чегинен ашпаганын текшериңиз. Релени алмаштырыңыз. |
Эгерде мүчүлүштүктөрдү оңдоо кадамдары көйгөйдү чечпесе, кошумча жардам алуу үчүн квалификациялуу электрикке же продукт жеткирүүчүгө кайрылуу сунушталат.
6. Техникалык шарттар
Төмөнкү спецификациялар Allen-Bradley TNR00305F убакыт релесине тиешелүү:

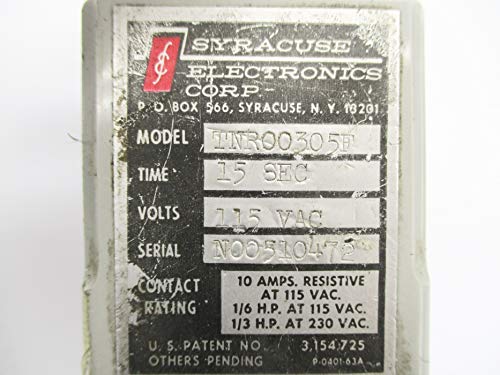

3-сүрөт: TNR00305F продуктунун электрдик мүнөздөмөлөрүн кеңири чагылдырган этикеткасы.
- Бренд: Аллен-Брэдли
- Модел: TNR00305F
- Функциясы: Убакыт реле
- Убакыт диапазону: 15 секунд
- Operating Voltage: 115 VAC
- Байланыш рейтинги:
- 10 Amp115 VAC чыңалуудагы s каршылыктуу
- 115 VAC чыңалууда 1/6 HP
- 230 VAC чыңалууда 1/3 HP
- Өндүрүүчү: ӨНӨР ЖАЙ МРО
- ASIN: B091FZPX97
7. Кепилдик жана колдоо
Allen-Bradley TNR00305F убакыт релесине байланыштуу кепилдик боюнча так маалымат алуу үчүн, сатып алуу учурунда баштапкы сатуучу же өндүрүүчү тарабынан берилген шарттарды жана эрежелерди караңыз. Бул буюм жаңы ашыкча же кайра жасалган болушу мүмкүн болгондуктан, кепилдиктин камтылышы ар кандай болушу мүмкүн.
Техникалык колдоо же суроолор боюнча, продукт сатып алынган сатуучуга кайрылыңыз. Аларга продукттун моделинин номерин (TNR00305F) жана ASIN Натыйжалуу жардам көрсөтүү үчүн (B091FZPX97).
Юридикалык эскертүү: Ашыкча товар - Таңгактын абалы/түрү ар кандай болушу мүмкүн.
