Qubino Flush 2 Relay

1. Introduction and Overview

Qubino Flush 2 Relay - бул жарыктар, желдеткичтер же башка приборлор сыяктуу эки көз карандысыз электрдик жүктөрдү акылдуу башкаруу үчүн иштелип чыккан өнүккөн Z-Wave Plus шайкеш модулу. Бул компакт түзүлүштү түздөн-түз флешка орнотулган кутуга, дубал которгучтун артына же бөлүштүргүч кутуга орнотууга болот. Ал энергияны үнөмдөөчү акылдуу үйгө салым кошуп, туташкан түзмөктөрдүн энергия керектөөсүн көзөмөлдөөгө мүмкүндүк берүүчү интегралдык кубаттуулукту өлчөөнү камтыйт.

Сүрөт: Qubino Flush 2 Relay модулу продуктунун таңгагында көрсөтүлүп, анын компакт дизайнын жана брендин баса белгилейт.

2. Коопсуздук маалыматы

Сураныч, орнотууга аракет кылуудан мурун бул колдонмону кунт коюп окуп чыгыңыз. Орнотуу бир гана квалификациялуу электрик же окутулган адис тарабынан аткарылышы керек. Орнотуудан же тейлөөдөн мурун электр тогуна урунуп калбоо үчүн негизги өчүргүчтөн электр кубатын өчүрүңүз. Аппаратты нымдуулукка же экстремалдык температурага дуушар кылбаңыз. Бардык зымдар жергиликтүү электр эрежелерине жана эрежелерине ылайык келишин текшериңиз.

3. Пакеттин мазмуну

• 1x Qubino Flush 2 Реле модулу
• 1x Колдонуучунун колдонмосу (бул документ)

4. Продукциянын өзгөчөлүктөрү

• Кош каналды башкаруу: Эки электрдик жүктү өз алдынча башкаруу.
• Z-Wave Plus тастыкталган: Z-Wave акылдуу үй тармагында шайкештикти жана өркүндөтүлгөн функцияларды камсыздайт.
• Электр кубатын өлчөө: Туташкан түзмөктөрдүн реалдуу убакытта энергия керектөөсүнө көз салуу.
• Компакт дизайн: Стандарттык электр кутуларына оңой батат.
• Автоматтык иштетүү: Z-Wave буйруктары аркылуу автоматташтырылган башкарууну колдойт.

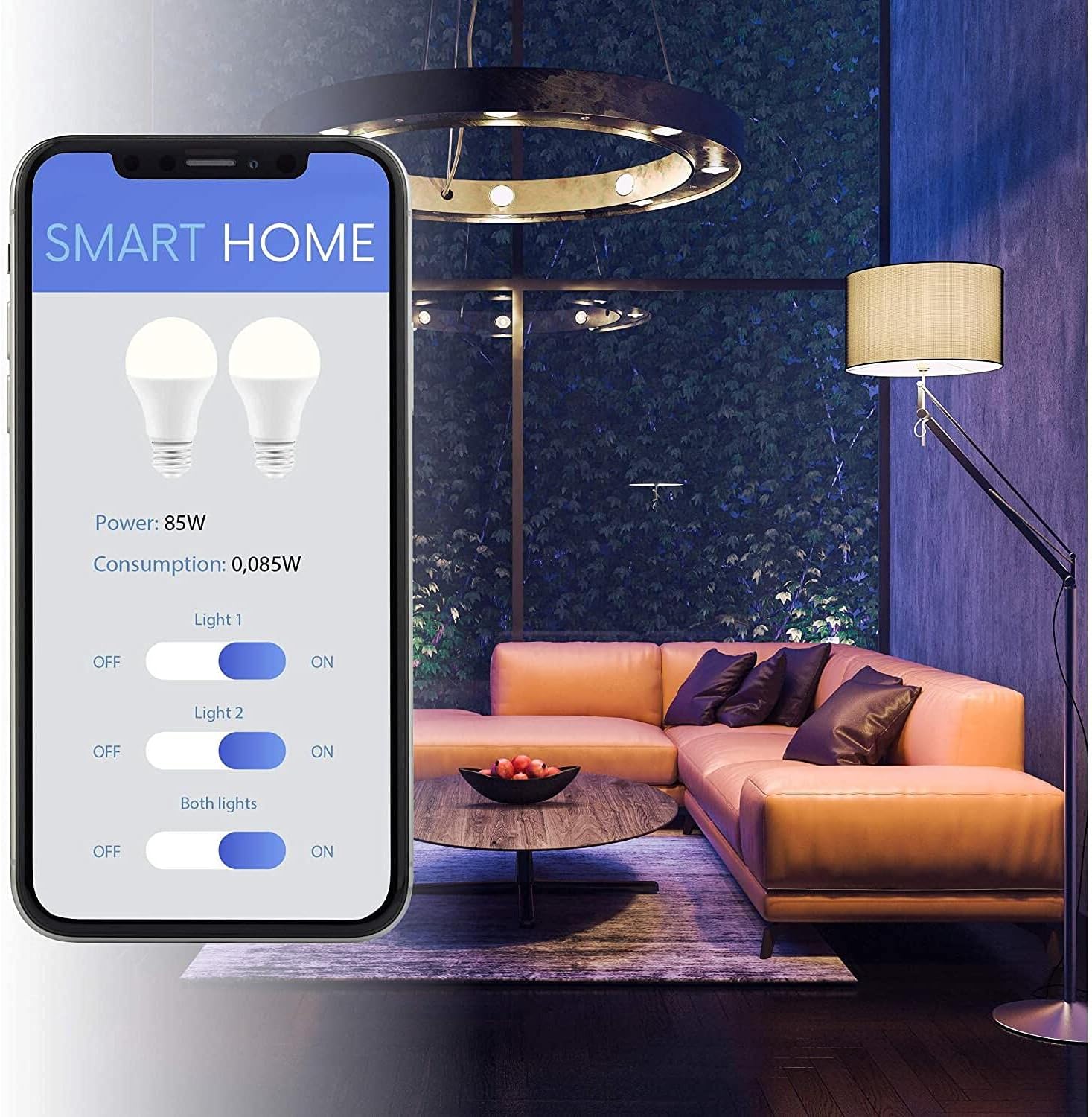

Сүрөт: акылдуу үй тиркемесин көрсөткөн смартфон экраны. Интерфейс күйгүзүү/өчүрүү которуштуруулары менен эки жарыкты башкарууну (Жарык 1, Жарык 2) көрсөтөт, "Эки жарык" үчүн айкалыштырылган башкаруу жана реалдуу убакыт режиминде кубат жана керектөө көрсөткүчтөрү (мисалы, Кубат: 85 Вт, Керектөө: 0.085 Вт). Бул модулдун акылдуу башкаруу жана энергияны көзөмөлдөө мүмкүнчүлүктөрүн көрсөтөт.

5. Орнотуу

5.1. Монтаждоо

Qubino Flush 2 Relay флеш монтаждоо үчүн иштелип чыккан. Ал стандарттуу электрдик дубал кутучасынын ичине, салттуу дубал өчүргүчтүн артына же бөлүштүрүүчү кутучага орнотулушу керек. Ашыкча ысып кетүүдөн же бузулуудан качуу үчүн модул жана анын зымдары үчүн жетиштүү орун бар экендигин текшериңиз.

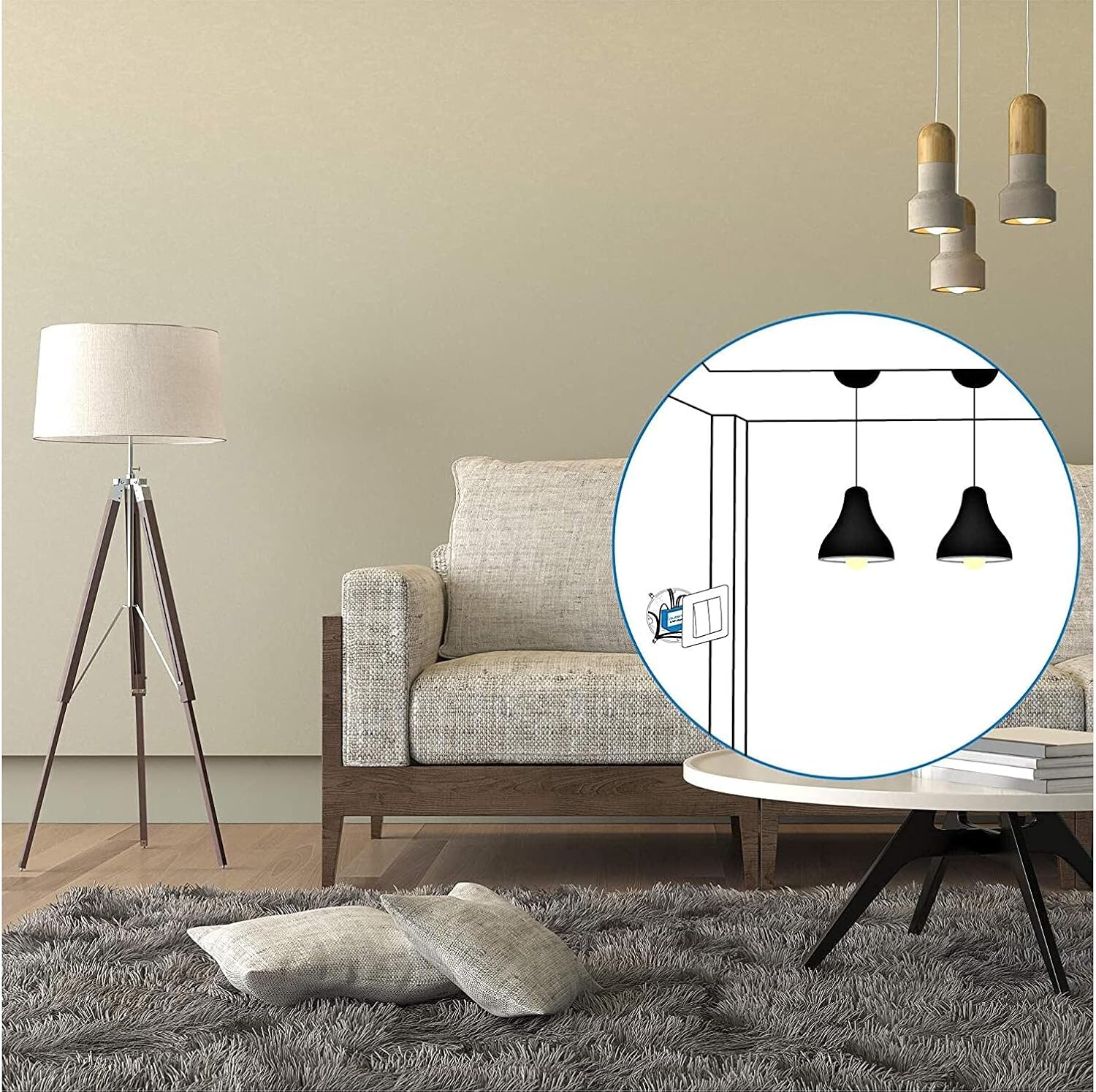

Сүрөт: Qubino Flush 2 Relay модулунун визуалдык көрүнүшү, дубалдын которгучунун артында жашыруун орнотулган. Киргизилген диаграммада модулду өчүргүчкө туташтырган жана эки шыптын жарык берүүчү шаймандарын көзөмөлдөп, типтүү флешка орнотуу сценарийин көрсөтүп турат.

5.2. Электр схемасы

Зымдарды туташтыруудан мурун, негизги электр булагы ажыратылганын текшериңиз. Төмөнкү диаграмманы кылдаттык менен аткарыңыз. Модуль көз ирмемдик жана которуштурууларды да колдойт.

Сүрөт: Qubino Flush 2 релесинин эки техникалык диаграммасы. Сол диаграммада жогорудан ылдыйга көрсөтүлгөн view анын бренди жана кызмат баскычынын көрсөткүчү ('S') менен модулдун. Оң диаграмма - бул Live (L), Нейтралдуу (N), эки киргизүү которгучтары (I1, I2), эки чыгуу жүктөрү (Q1, Q2) жана температура сенсорунун киргизүүсү (TS) үчүн туташууларды чагылдырган деталдуу электр зымдарынын схемасы. Ошондой эле Q1 жана Q2 менен туташтырылган эки жеңил жүктү жана коргоо үчүн сактагычтарды көрсөтөт.

Терминал сүрөттөмөлөрү:

• L: Түз киргизүү (фаза)
• N: Нейтралдуу киргизүү
• I1: 1 которуштуруу үчүн киргизүү (L менен туташтырылган)
• I2: 2 которуштуруу үчүн киргизүү (L менен туташтырылган)
• Q1: Жүк 1 үчүн чыгаруу
• Q2: Жүк 2 үчүн чыгаруу
• TS: Кошумча санариптик температура сенсоруна киргизүү (киргизилген эмес)

Модулдагы тиешелүү терминалдарга электр тармагынан Түз (L) жана Нейтралдуу (N) зымдарын туташтырыңыз. Которгучтарыңызды I1 жана I2ге, ал эми жүктөрүңүздү (мисалы, жарыктар) Q1 жана Q2ге туташтырыңыз. Бардык байланыштар коопсуз экенин текшериңиз.

6. Орнотуу

6.1. Z-Wave тармагын кошуу (жупташтыруу)

1. Qubino Flush 2 релесинин күйгүзүлгөнүн текшериңиз.
2. Z-Wave контроллериңизди кошуу (жупташтыруу) режимине коюңуз. Конкреттүү инструкциялар үчүн контроллеруңуздун колдонмосун караңыз.
3. Qubino модулундагы тейлөө баскычын (S) 3 секунданын ичинде үч жолу басыңыз. Же болбосо, эгер которгуч I1ге туташтырылган болсо, аны 3 секунданын ичинде үч жолу которуңуз.
4. Модуль аныкталып, Z-Wave тармагыңызга кошулат.

6.2. Z-Wave тармагын алып салуу (ажыратуу)

1. Qubino Flush 2 релесинин күйгүзүлгөнүн текшериңиз.
2. Z-Wave контроллериңизди чыгарып салуу (ажыратуу) режимине коюңуз.
3. Qubino модулундагы тейлөө баскычын (S) 3 секунданын ичинде үч жолу басыңыз. Же болбосо, эгер которгуч I1ге туташтырылган болсо, аны 3 секунданын ичинде үч жолу которуңуз.
4. Модуль Z-Wave тармагыңыздан өчүрүлөт.

6.3. Заводдук абалга кайтаруу

Заводдук абалга кайтаруу модулду демейки жөндөөлөрүнө кайтарып, аны каалаган Z-Wave тармагынан алып салат. Бул негизги контроллер жок же иштебей турганда гана колдонулушу керек.

1. Qubino Flush 2 релесинин күйгүзүлгөнүн текшериңиз.
2. Тейлөө баскычын (S) кеминде 6 секунд басып туруңуз.
3. LED индикатору (эгерде бар болсо) баштапкы абалга келтирүүнү ырастаганда баскычты бошотуңуз.

7. Иштөө нускамалары

7.1. Z-Wave Controller/App аркылуу башкаруу

Z-Wave тармагыңызга ийгиликтүү кошулгандан кийин, сиз Z-Wave шлюзуңуздун интерфейсин же туура келген акылдуу үй тиркемесин колдонуп, эки туташкан жүктү (Q1 жана Q2) башкара аласыз. Сиз жүктөрдү КҮЙГҮЗҮҮ/ӨЧҮРҮҮ, графиктерди коюу же аларды сахналарга жана автоматташтырууга бириктире аласыз.

7.2. Кол менен башкаруу

Эгерде салттуу дубал которгучтары I1 жана I2ге туташтырылган болсо, сиз дагы эле бул өчүргүчтөрдү которуштуруу менен жүктөрдү кол менен башкара аласыз. Модуль абалдын өзгөрүшү жөнүндө Z-Wave контроллериңизге кабарлайт.

7.3. Энергияны өлчөө

Qubino Flush 2 Relay Q1 жана Q2ге туташкан түзмөктөрдүн энергия керектөөсүн үзгүлтүксүз көзөмөлдөйт. Бул маалымат Z-Wave контроллериңизге билдирилет жана болушу мүмкүн viewСиздин акылдуу үй тиркемеңизде энергияны колдонууну көзөмөлдөөгө мүмкүндүк берет.

8. Техникалык тейлөө

Qubino Flush 2 Relay техникалык тейлөөсүз иштөө үчүн иштелип чыккан. Аппараттын кургак жана чаңсыз сакталышын камсыз кылыңыз. Модулду өзүңүз ачууга же оңдоого аракет кылбаңыз, анткени бул кепилдикти жокко чыгарат жана коопсуздукка коркунуч келтириши мүмкүн. Тазалоо үчүн сыртын кургак, жумшак чүпүрөк менен акырын сүртүңүз.

9. Кыйынчылыктарды

Эгерде сизде Qubino Flush 2 Relay менен көйгөйлөр пайда болсо, төмөнкүлөрдү карап көрүңүз:

• Модуль жооп бербей жатат: Модулдун кубат менен камсыздоосун текшериңиз. Бардык зым байланыштары коопсуз экенин текшериңиз.
• Камтууга/чыгарууга болбойт: Z-Wave контроллериңиз туура режимде экенин жана модулдун диапазонунда экенин текшериңиз. Контроллерге жакыныраак киргизүү/чыгаруу процессин аткарып көрүңүз.
• Туура эмес абалды билдирүү: Z-Wave контроллериңиздин параметрлериндеги которгуч түрүнүн жөндөөсү (эгер бар болсо) туташкан физикалык которгучка (убакыт/күйгүзүүчү) дал келээрин текшериңиз.
• Ашыкча ысып кетүү: Модуль жакшы желдетилген жерге орнотулганын жана максималдуу ваттан ашыкча жүктөлбөгөнүн текшериңизtage.

Көйгөйлөр кайталана берсе, баштапкы абалга кайтарып (6.3-бөлүм) жана кайра кошууга аракет кылыңыз.

10. Техникалык шарттар

11. Кепилдик жана колдоо

Qubino азыктары жогорку сапат стандарттарына ылайык өндүрүлгөн. Кепилдиктин шарттары жана кепилдиктери жөнүндө маалымат алуу үчүн, сатып алууда берилген документтерди караңыз же расмий Qubino сайтына барыңыз. webсайт. Техникалык колдоо же кошумча жардам алуу үчүн, сатуучуга же Qubino кардарларды колдоо тобуна кайрылыңыз.
