ЭКГ DM-817 Digital Multimeter User Manual

Introduction

ECG DM-817 – бул так электрдик өлчөөлөр үчүн иштелип чыккан автоматтык диапазондуу санариптик мультиметр. Ал 6000 сандык дисплейге жана 3-5/6 орундуу чечилишке ээ, бул аны кеңири колдонмолорго ылайыктуу кылат. Бул колдонмодо DM-817 мультиметриңизди коопсуз жана натыйжалуу иштетүү, техникалык тейлөө жана бузулууларды оңдоо боюнча кеңири көрсөтмөлөр берилген.

Коопсуздук маалыматы

DM-817 мультиметрин колдонууда ар дайым төмөнкү коопсуздук чараларын сактаңыз:

• Эч бир функция үчүн киргизүүнүн максималдуу чегинен ашпаңыз.
• Том менен иштөөдө өтө этият болуңузtag60V DC же 30V AC RMS жогору.
• Өлчөөлөрдү жүргүзүүдөн мурун, сыноо зымдары туура туташтырылганын жана функциянын которгучу туура абалда экенин текшериңиз.
• Эгерде мультиметр бузулгандай көрүнсө же сыноо өткөргүчтөрү эскирген болсо, аны колдонбоңуз.
• Батареяны жана сактагычтарды көрсөтүлгөн түрү жана рейтинги менен гана алмаштырыңыз.
• Функцияларды өзгөртүүдөн мурун ар дайым сыноо өткөргүчтөрүн чынжырдан ажыратыңыз.
• Бардык жергиликтүү жана улуттук коопсуздук эрежелерин сактаңыз.

ЭСКЕРТҮҮ: Бул продукт Калифорния штатында рак жана тубаса кемтик же башка репродуктивдүү зыян алып келген химиялык заттарды камтыйт. Көбүрөөк маалымат алуу үчүн, киргиле www.P65Warnings.ca.gov.

Пакеттин мазмуну

Пакетте бардык буюмдар бар экенин текшериңиз:

• ЭКГ DM-817 санариптик мультиметри
• Сыноо өткөргүчтөрү (бири кызыл, бири кара)
• Ташуу кутусу
• 2 x AAA батареялары (алдын ала орнотулган же өзүнчө камтылган)
• Колдонуучунун Колдонмосу (бул документ)

Сүрөт: DM-817 санариптик ЭКГ мультиметри камтылган сыноо зымдары, көтөрүүчү сумка жана батарейкалар менен бирге көрсөтүлгөн.

Продукт бүттүview

DM-817 мультиметриңиздин компоненттери менен таанышып алыңыз:

Сүрөт: алдыңкы view ЭКГ DM-817 санарип мультиметринин дисплейи, функция тергичи жана киргизүү уячалары көрсөтүлгөн.

1. LCD дисплей: Өлчөө көрсөткүчтөрүн, бирдиктерин жана функция көрсөткүчтөрүн көрсөтөт. Жарык аз шарттарда арткы жарык менен камсыздалган.
2. Функционалдык терүү: Өлчөө функцияларын тандоо үчүн айланма которгуч (Көлөмtage, Ток күчү, Каршылык, Сыйымдуулук, Температура, Жыштык, Диод, Үзгүлтүксүздүк).
3. ТАНДОО баскычы: Терүү жөндөөсүнүн ичинде AC/DC, Диод/Үзгүлтүксүздүк же башка кошумча функциялардын ортосунда которуштурат.
4. HOLD баскычы: Дисплейдеги учурдагы окууну токтотот.
5. Арткы жарык баскычы: Дисплейдин арткы жарыгын күйгүзөт же өчүрөт.
6. Киргизүү уячалары:
   • VΩHzCAP°C: Көлөм үчүн киргизүүtage, Каршылык, Жыштык, Сыйымдуулук жана Температураны өлчөө.
   • mAµA: Milli үчүн киргизүүampere жана микроampтоктун өлчөөлөрү (эритилген).
   • 10A: 10Ага чейинки жогорку токту өлчөө үчүн киргизүү (эритилген).
   • COM: Бардык өлчөөлөр үчүн жалпы (жерге орнотулган) киргизүү.

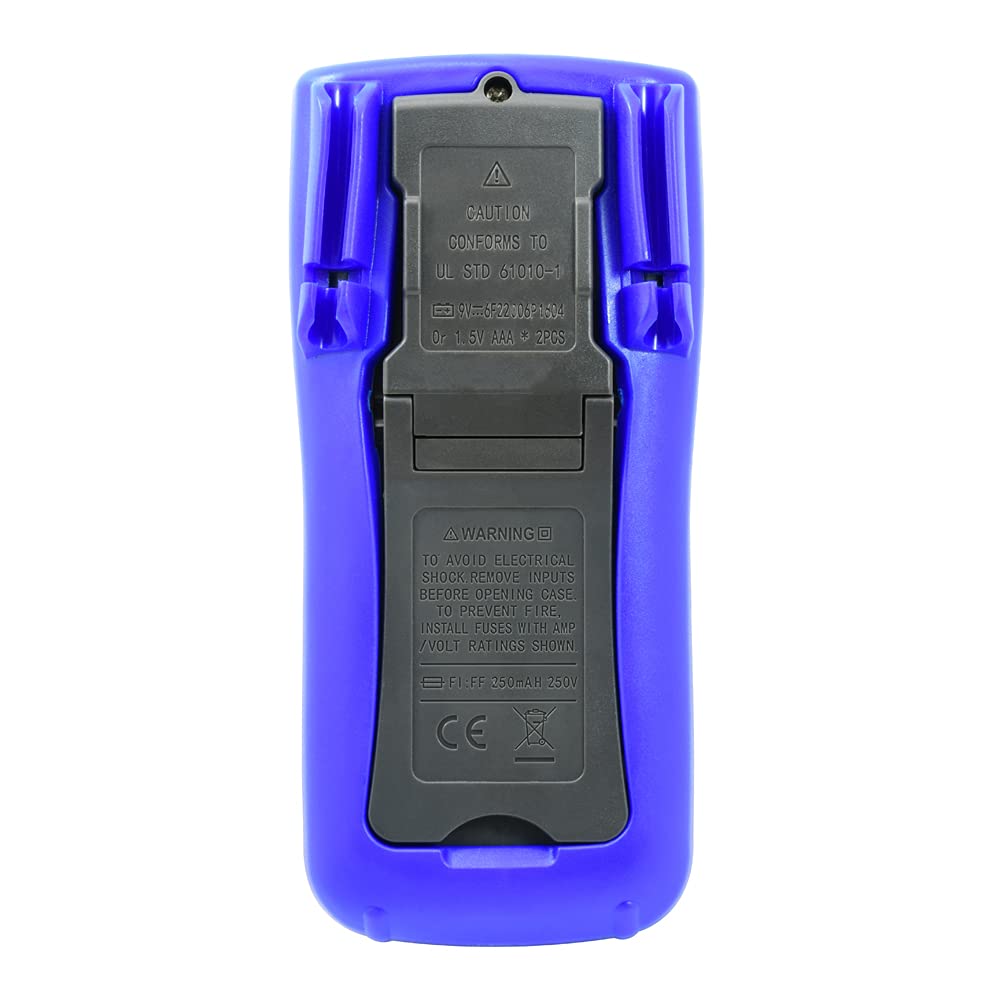

Сүрөт: Артка view DM-817 санариптик ЭКГ мультиметринин батарея бөлүмүн жана тепкичтүү стендди көрсөткөн.

Мультиметрдин арткы бетинде батарея бөлүмүнүн капкагы жана кол менен башкарууну ыңгайлуу кылуу үчүн бүктөлүүчү таяныч бар.

Жайгашуу

Батарея орнотуу

DM-817 иштеши үчүн эки AAA батарейкасы керектелет. Алар, адатта, комплектке кошулат. Эгер андай болбосо же дисплейде батареянын аздыгы жөнүндө индикатор пайда болсо, төмөнкү кадамдарды аткарыңыз:

1. Мультиметрдин өчүк экенин текшерип, бардык сыноо өткөргүчтөрүн ажыратыңыз.
2. Аппараттын артындагы батарея бөлүкчөсүнүн капкагын табыңыз.
3. Батареянын капкагын бекиткен буроону бошотуш үчүн бурагычты колдонуңуз.
4. Капкакты алып салыңыз.
5. Бөлүмдүн ичинде көрсөтүлгөндөй туура полярдуулукка (+ жана -) карап, эки AAA батарейкасын салыңыз.
6. Батареянын капкагын ордуна коюп, аны бурама менен бекитиңиз.

Иштөө нускамалары

Кандайдыр бир өлчөө жүргүзүүдөн мурун, сыноо зымдары туура киргизүү уячаларына бекем сайылганын жана функция тергичи каалаган өлчөө түрүнө коюлганын текшериңиз.

DC Voltage (VDC)

1. Кызыл сыноо зымын VΩHzCAP°C уячасына, ал эми кара сыноо зымын COM уячасына сайыңыз.
2. Функционалдык терүүчүнү буруңуз V (DC Voltage) абал. Мультиметр автоматтык түрдө өлчөнөт.
3. Полярдуулукту байкап, өлчөнө турган компонентке же чынжырчага сыноо зымдарын туташтырыңыз.
4. Томду окуңузtage дисплейдеги e мааниси.

AC Voltage (VAC)

1. Кызыл сыноо зымын VΩHzCAP°C уячасына, ал эми кара сыноо зымын COM уячасына сайыңыз.
2. Функционалдык терүүчүнү буруңуз V~ (AC томtage) абал. Мультиметр автоматтык түрдө өлчөнөт.
3. Сыноо өткөргүчтөрүн өлчөнө турган компонент же схема боюнча туташтырыңыз.
4. Томду окуңузtage дисплейдеги e мааниси.

Туруктуу токту (DCA) өлчөө

1. Электр чынжырын өчүрүңүз.
2. 600 мА чейинки ток үчүн кызыл сыноо зымын mAµA уячасына сайыңыз. 10А чейинки ток үчүн кызыл сыноо зымын 10А уячасына сайыңыз. Кара сыноо зымын COM уячасына сайыңыз.
3. Функционалдык терүүчүнү буруңуз A (DC Current) абалы.
4. Чынжырды үзүп, мультиметрди чынжыр менен удаалаш туташтырыңыз.
5. Схемага кубат бериңиз жана ЖК дисплейдеги учурдагы маанини окуңуз.
6. Чынжырды калыбына келтирүүдөн мурун, кубатты өчүрүп, мультиметрди ажыратыңыз.

Өзгөрмө токту өлчөө (ACA)

1. Электр чынжырын өчүрүңүз.
2. 600 мА чейинки ток үчүн кызыл сыноо зымын mAµA уячасына сайыңыз. 10А чейинки ток үчүн кызыл сыноо зымын 10А уячасына сайыңыз. Кара сыноо зымын COM уячасына сайыңыз.
3. Функционалдык терүүчүнү буруңуз A~ (Өзгөрмө ток) абалы.
4. Чынжырды үзүп, мультиметрди чынжыр менен удаалаш туташтырыңыз.
5. Схемага кубат бериңиз жана ЖК дисплейдеги учурдагы маанини окуңуз.
6. Чынжырды калыбына келтирүүдөн мурун, кубатты өчүрүп, мультиметрди ажыратыңыз.

Каршылыкты өлчөө (Ω)

1. Кызыл сыноо зымын VΩHzCAP°C уячасына, ал эми кара сыноо зымын COM уячасына сайыңыз.
2. Функционалдык терүүчүнү буруңуз Ω (каршылык көрсөтүү) абалы.
3. Каршылыкты өлчөөдөн мурун чынжырдын токтун өчүрүлгөнүн текшериңиз.
4. Сыноо өткөргүчтөрүн өлчөнө турган компонентке туташтырыңыз.
5. ЖК дисплейдеги каршылыктын маанисин окуңуз.

Сыйымдуулукту өлчөө (F)

1. Кызыл сыноо зымын VΩHzCAP°C уячасына, ал эми кара сыноо зымын COM уячасына сайыңыз.
2. Функционалдык терүүчүнү буруңуз CAP (сыйымдуулук) абалы.
3. Өлчөөнүн алдында конденсатордун толук зарядсыздангандыгын текшериңиз.
4. Конденсатор аркылуу сыноо өткөргүчтөрүн туташтырыңыз.
5. ЖК дисплейдеги сыйымдуулуктун маанисин окуңуз.

Температураны өлчөө (°C/°F)

1. Температура зондун (эгер кошулган болсо, болбосо тиешелүү адаптерди колдонуңуз) полярдуулукту байкап, VΩHzCAP°C жана COM уячаларына сайыңыз.
2. Функционалдык терүүчүнү буруңуз ° C / ° F (Температура) абалы.
3. Дисплейде айлана-чөйрөнүн температурасы көрсөтүлөт. Зондду температурасы өлчөнүүчү объекттин үстүнө же жанына коюңуз.
4. LCD дисплейдеги температуранын маанисин окуңуз. Цельсий жана Фаренгейт градустарынын ортосунда которулуу үчүн SELECT баскычын колдонуңуз.

Өлчөө жыштыгы (Гц)

1. Кызыл сыноо зымын VΩHzCAP°C уячасына, ал эми кара сыноо зымын COM уячасына сайыңыз.
2. Функционалдык терүүчүнү буруңуз Hz (Жыштык) абалы.
3. Сыноо өткөргүчтөрүн сигнал булагы аркылуу туташтырыңыз.
4. Жыштыктын маанисин ЖК дисплейден окуңуз.

Диодду текшерүү жана үзгүлтүксүздүктү текшерүү

1. Кызыл сыноо зымын VΩHzCAP°C уячасына, ал эми кара сыноо зымын COM уячасына сайыңыз.
2. Функционалдык терүүчүнү буруңуз Диод/Үзгүлтүксүздүк позиция.
3. Диод сыноо: Кызыл зымды анодго, ал эми кара зымды диоддун катодуна туташтырыңыз. Алдыга вольтtagзымдарды тескери буруңуз; ачык чынжыр (ӨЧ) көрсөтүлүшү керек.
4. Үзгүлтүксүздүктү текшерүү: Сыноочу зымдарды чынжыр же компонент аркылуу туташтырыңыз. Эгерде үзгүлтүксүздүк болсо (каршылык болжол менен 50Ω төмөн болсо), сигнал чыгат.

Техникалык тейлөө

Тазалоо

Ишти жарнама менен сүртүңүзamp кездеме жана жумшак жуугуч. Абразивдерди же эриткичтерди колдонбоңуз. Киргизүү терминалдарын кирден жана нымдан тазалаңыз.

Фузерди алмаштыруу

Эгерде токту өлчөө функциялары иштебей калса, сактагычтарды алмаштыруу керек болушу мүмкүн. Ар дайым көрсөтүлгөн рейтингдери бар сактагычтарды колдонуңуз:

• mAµA киргизүү: F1 250 мА/250 В тез күйүүчү сактагыч.
• 10А киргизүү: F2 10A/250V тез күйүүчү сактагыч.

Сактагычтарды алмаштыруу үчүн:

1. Мультиметрдин өчүк экенин текшерип, бардык сыноо өткөргүчтөрүн ажыратыңыз.
2. "Батареяны орнотуу" бөлүмүндө сүрөттөлгөндөй, батарея бөлүмүнүн капкагын ачыңыз.
3. Сактагычтар батарея бөлүмүнүн ичинде жайгашкан. Эски сактагычты этияттык менен алып салыңыз.
4. Туура түрдөгү жана бааланган жаңы сактагычты салыңыз.
5. Батарейканын капкагын ордуна коюп, бекемдеңиз.

Сактагыч

Эгерде мультиметр көпкө чейин колдонулбаса, агып кетүүсүн жана түзүлүшкө зыян келтирилишин алдын алуу үчүн батареяларды алып салыңыз. Мультиметрди салкын, кургак жерде, күн нуру түз тийбеген жана өтө жогорку температурадан алыс сактаңыз.

Проблемаларды чечүү

Техникалык шарттар

Төмөнкү таблицада ECG DM-817 санариптик мультиметринин негизги мүнөздөмөлөрү келтирилген:

Сүрөт: ECG DM-817 продуктунун таңгагынын арткы бетинде басылган толук мүнөздөмөлөр.

Жалпы мүнөздөмөлөрү:

• Дисплей: 6000 сан, арткы жарыгы бар 3-5/6 орундуу LCD дисплей
• Авто өчүрүү: Ооба
• Дайындарды кармоо: Ооба
• Кубат булагы: 2 x AAA Батареялар (кошулган)
• Өлчөмдөрү: 7.25 x 3.5 x 1.78 дюйм
• Салмагы: 1 фунт
• Коопсуздук рейтинги: CAT IV 600V, CAT III 1000V

Кепилдик жана колдоо

Кепилдик жөнүндө маалымат жана техникалык колдоо алуу үчүн ECG кардарларды тейлөө кызматына кайрылыңыз. Продукциянын таңгагын же расмий ECG караңыз. webакыркы байланыш маалыматы үчүн сайт.

Өндүрүүчү: ЭКГ, Улуттук телекөрсөтүү (NTE)
