1. Киришүү жана коопсуздук маалыматы
This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your Tonka Demolition Hammer, Model TKA-SH3200. Please read this manual thoroughly before operating the tool and keep it for future reference. Failure to follow these instructions may result in electric shock, fire, serious injury, or property damage.
Жалпы электр куралынын коопсуздук эскертүүлөрү
- Жумуш аймагынын коопсуздугу: Жумушчу жерди таза жана жакшы жарыктандырыңыз. Башаламан же караңгы жерлер кырсыкка чакырат. Жарылуучу чөйрөдө, мисалы, күйүүчү суюктуктар, газдар же чаң бар жерде электр шаймандарын иштетпеңиз.
- Электр коопсуздугу: Электр шайманынын сайгычтары розеткага дал келиши керек. Эч качан сайгычты эч кандай жол менен өзгөртпөңүз. Эч кандай адаптер сайгычтарды жерге туташтырылган (жерге туташтырылган) электр шаймандары менен колдонбоңуз. Түтүктөр, радиаторлор, диапазондор жана муздаткычтар сыяктуу жерге туташтырылган же жерге туташтырылган беттерге денеге тийбеңиз.
- Жеке коопсуздук: Always wear eye protection. Use hearing protection when operating noisy tools. Wear a dust mask if operations create dust. Dress properly; do not wear loose clothing or jewelry. Keep hair, clothing, and gloves away from moving parts.
- Куралды колдонуу жана кам көрүү: Электр аспапты күчтөп албаңыз. Колдонмоңуз үчүн туура электр шайманын колдонуңуз. Кандайдыр бир тууралоолорду жасоодон, аксессуарларды алмаштыруудан же электр шаймандарын сактоодон мурда вилканы кубат булагынан ажыратыңыз.
2. Продукт бүтүп калдыview
The Tonka Demolition Hammer TKA-SH3200 is a robust electric tool designed for heavy-duty demolition tasks, primarily on concrete. It features a powerful 2200W motor and delivers 950 impacts per minute, ensuring efficient material removal. The tool is equipped with an anti-vibration system for user comfort and comes with two chisels (flat and pointed) and a carrying case.

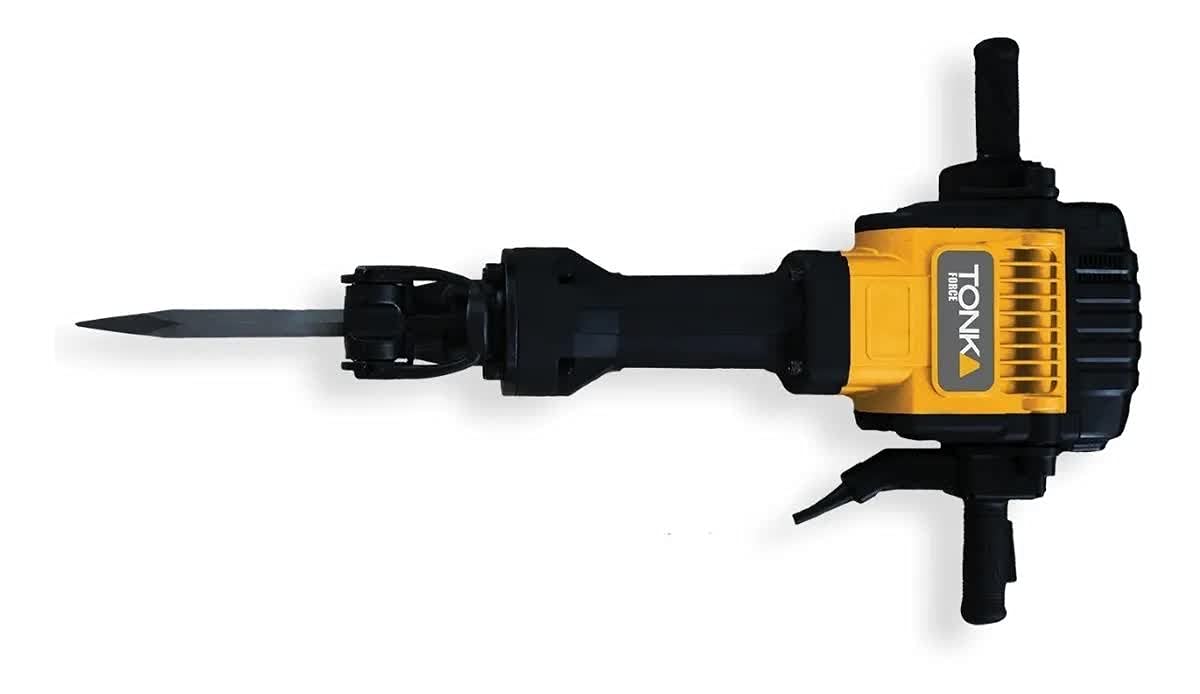

Figure 2.1: Tonka Demolition Hammer TKA-SH3200. This image shows the main unit of the demolition hammer, likely with its included chisels, highlighting its robust construction.
Негизги өзгөчөлүктөрү:
- Күч: 2200 W motor for high performance.
- Салмагы: Approximately 34 kg (75 lbs) for substantial impact force.
- Таасир ылдамдыгы: 950 impacts per minute (IPM).
- Chisel System: Hexagonal 28mm input for secure chisel attachment.
- Вибрацияга каршы системасы: Узак убакыт иштөө учурунда колдонуучунун чарчоосун азайтат.
- Камтылган аксессуарлар: Flat chisel, pointed chisel, and a sturdy carrying case.
- Материалдык шайкештик: Optimized for concrete demolition.
3. Орнотуу
Пакеттен чыгаруу жана текшерүү
- Carefully remove the demolition hammer and all accessories from the packaging.
- Inspect the tool for any signs of damage that may have occurred during shipping. Do not operate a damaged tool.
- Verify that all components listed in the packaging contents are present.
Attaching the Chisel
- Ensure the tool is unplugged from the power source before attaching or removing any accessories.
- Clean the shank of the chisel and apply a thin layer of grease (not included) to prevent wear and facilitate removal.
- Insert the chisel into the hexagonal tool holder until it clicks into place. Pull on the chisel to ensure it is securely locked.
- To remove, pull back the locking collar on the tool holder and pull out the chisel.
Кубатка туташуу
- The Tonka Demolition Hammer operates on 110V AC power. Ensure your power supply matches this requirement.
- Use an extension cord suitable for heavy-duty outdoor use if necessary. The cord should have a sufficient gauge to handle the tool's 2200W power draw.
- Always plug the tool into a grounded outlet.
4. Иштөө нускамалары
Операция алдында
- Wear appropriate Personal Protective Equipment (PPE), including safety glasses, hearing protection, heavy-duty gloves, and steel-toe boots.
- Clear the work area of bystanders and obstructions.
- Identify any hidden electrical wires, gas pipes, or water lines in the demolition area.
Куралды баштоо
- With the chisel securely attached and the tool plugged in, firmly grip both handles of the demolition hammer.
- Position the chisel tip against the material to be broken.
- Press the ON/OFF switch to start the tool. The tool will begin impacting.
- The tool features a speed lock button. To engage, press the ON/OFF switch and then press the speed lock button. To disengage, press the ON/OFF switch again.
Demolition Technique
- Allow the tool's weight and impact force to do the work. Do not apply excessive downward pressure, as this can reduce efficiency and cause premature wear.
- Work systematically, breaking material into manageable pieces.
- For horizontal demolition, angle the chisel slightly downwards. For vertical demolition, work from top to bottom.
- Take regular breaks to prevent fatigue and allow the tool to cool down.
5. Техникалык тейлөө
Regular maintenance ensures the longevity and safe operation of your Tonka Demolition Hammer.
Тазалоо
- Ар бир колдонуудан кийин, шайманды электр булагынан ажыратыңыз.
- Куралдын сыртын жарнама менен тазалаңызamp кездеме. Катуу химиялык заттарды же абразивдүү тазалагычтарды колдонбоңуз.
- Ашыкча ысып кетүүнүн алдын алуу үчүн желдетүү тешиктеринен чаңды же калдыктарды алып салыңыз.
- Clean the tool holder and chisel shank thoroughly.
Майлоо
- The internal mechanism of the demolition hammer requires periodic lubrication. Refer to the service diagram (if available) or consult a qualified service technician.
- Apply a thin layer of grease to the chisel shank before each use to reduce friction and wear.
Текшерүү
- Before each use, inspect the power cord for cuts, fraying, or exposed wires. Replace a damaged cord immediately.
- Check the chisels for excessive wear or damage. Dull or damaged chisels should be sharpened or replaced.
- Бардык бурамалар жана бекиткичтер бекем болушун текшериңиз.
6. Кыйынчылыктарды
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Курал башталбайт | Электр энергиясы жок; Бузулган электр шнуры; Бузулган которгуч | Check power outlet and circuit breaker; Inspect power cord for damage; Contact service center for switch replacement. |
| Азайтылган таасир күчү | Worn chisel; Insufficient lubrication; Overheating | Replace or sharpen chisel; Apply grease to chisel shank; Allow tool to cool down. |
| Ашыкча титирөө же ызы-чуу | Бош калган компоненттер; Ички зыян | Check for loose screws; Discontinue use and contact service center. |
| Chisel difficult to insert/remove | Dirty or unlubricated shank; Damaged tool holder | Clean and grease chisel shank; Inspect tool holder for damage. |
7. Техникалык шарттар
| Өзгөчөлүк | Спецификация |
|---|---|
| Модель номери | TKA-SH3200 |
| Бренд | Тонка |
| Power Source | Электр зымдары |
| Тtage | 110V AC |
| Max Power | 2200 Вт |
| Мүнөтүнө таасирлер (IPM) | 950 |
| Chisel Input Type | Hexagonal 28mm |
| Салмагы | 34 кг (75 фунт) |
| Материал | Болот жана резина |
| Өзгөчөлүктөр | Speed lock button, Anti-vibration system |
| Камтылган компоненттер | 2 Chisels (flat and pointed), Carrying Case |
Эскертүү: Техникалык мүнөздөмөлөр продуктуну жакшыртуу үчүн эскертүүсүз өзгөртүлүшү мүмкүн.
8. Кепилдик жана колдоо
This Tonka Demolition Hammer is designed for durability and performance. While specific warranty details are not provided in this manual, Tonka products typically come with a manufacturer's warranty against defects in materials and workmanship.
For warranty claims, technical support, or service inquiries, please contact your authorized Tonka dealer or the customer service department at the point of purchase. Please have your model number (TKA-SH3200) and purchase receipt ready when contacting support.
For additional information, you may visit the official Tonka website or contact their customer service line (if available in your region).
