1. Киришүү
This manual provides essential information for the safe installation, operation, and maintenance of your Dimplex DLW Series 2400W Black Electric Patio Heater. Please read all instructions carefully before installation and use, and retain this manual for future reference.
The Dimplex DLW Series heater is designed to provide efficient radiant heat for both indoor and outdoor applications. Its slim profile and weatherproof construction make it suitable for various environments.
Image 1: Dimplex DLW Series 2400W Black Electric Patio Heater.
2. Коопсуздук боюнча маанилүү маалымат
ЭСКЕРТҮҮ: Өрт, электр шок же жаракат алуу коркунучун азайтуу үчүн төмөнкү коопсуздук чараларын сактаңыз:
- Бул жылыткычты колдонуудан мурун бардык нускамаларды окуп чыгыңыз.
- This heater is hot when in use. To avoid burns, do not let bare skin touch hot surfaces. Keep combustible materials, such as furniture, pillows, bedding, papers, clothes, and curtains, at least 3 feet (0.9 m) from the front of the heater and keep them away from the sides and rear.
- Кандайдыр бир жылыткыч балдар же майыптар тарабынан же алардын жанында колдонулганда жана жылыткыч иштеп жана кароосуз калганда өтө этияттык керек.
- Do not operate any heater with a damaged cord or plug or after the heater malfunctions, has been dropped, or damaged in any manner. Discard heater or return to authorized service facility for examination and/or repair.
- Do not use outdoors if not rated for outdoor use. This model is IP55 rated for outdoor use.
- Шнурды килемдин астына өткөрбөңүз. Шымды килемдер, жөө күлүктөр же ушул сыяктуу жабуулар менен жаппаңыз. Шнурды жол кыймылынан алысыраак жана ал чалынып кетпей турган жерге жайгаштырыңыз.
- Жылыткычты өчүрүү үчүн башкаруу элементтерин өчүрүп, андан соң сайгычты розеткадан чыгарыңыз.
- Вентиляциянын же соргучтун тешиктерине бөтөн нерселерди киргизбеңиз же кирүүгө жол бербеңиз, анткени бул электр шокуна же өрткө алып келиши мүмкүн же жылыткычты бузушу мүмкүн.
- Мүмкүн болгон өрттүн алдын алуу үчүн аба кирүүчүлөрдү же чыгарууну эч кандай жол менен тоспоңуз. Тешиктери бүтөлүп калышы мүмкүн болгон керебет сыяктуу жумшак беттерде колдонбоңуз.
- Жылыткычтын ичинде ысык жана жаа же учкун чыгаруучу бөлүктөрү бар. Аны бензин, боёк же күйүүчү буулар же суюктуктар колдонулган же сакталган жерлерде колдонбоңуз.
- Бул жылыткычты ушул колдонмодо сүрөттөлгөндөй гана колдонуңуз. Өндүрүүчү тарабынан сунушталбаган башка колдонуу өрткө, электр шокуна же адамдардын жаракатына алып келиши мүмкүн.
- This heater is for hardwired installation only. Ensure installation is performed by a qualified electrician in accordance with all local electrical codes.
3. Пакеттин мазмуну
Бардык компоненттер бар экенин жана бузулбаганын текшериңиз:
- Dimplex DLW Series Electric Patio Heater (1 unit)
- Монтаждоо кронштейндери (2 даана)
- Көрсөтмө (бул документ)
4. Орнотуу (Орнотуу)
The Dimplex DLW Series heater is designed for permanent hardwired installation on walls or ceilings. Professional installation by a qualified electrician is highly recommended to ensure compliance with all local electrical codes and safety standards.
4.1 Монтаждоо параметрлери
The heater can be mounted directly to a ceiling or wall using the included brackets. Optional accessories such as extension mount poles or suspended chains (sold separately) can provide additional flexibility for placement.
Image 2: Ceiling Mount Options.
4.2 Электрдик туташуу
This heater requires a hardwired electrical connection. It features an easily accessible top-mounted junction box for secure wiring. Ensure the power supply matches the heater's voltagд жана amperage requirements (240V AC, 10 Amps for the 2400W model).
Image 3: Top-Mounted Junction Box for Easy Installation.
4.3 Өлчөмдөр жана боштуктар
Refer to the product dimensions and ensure adequate clearances from combustible materials as specified in the safety section.

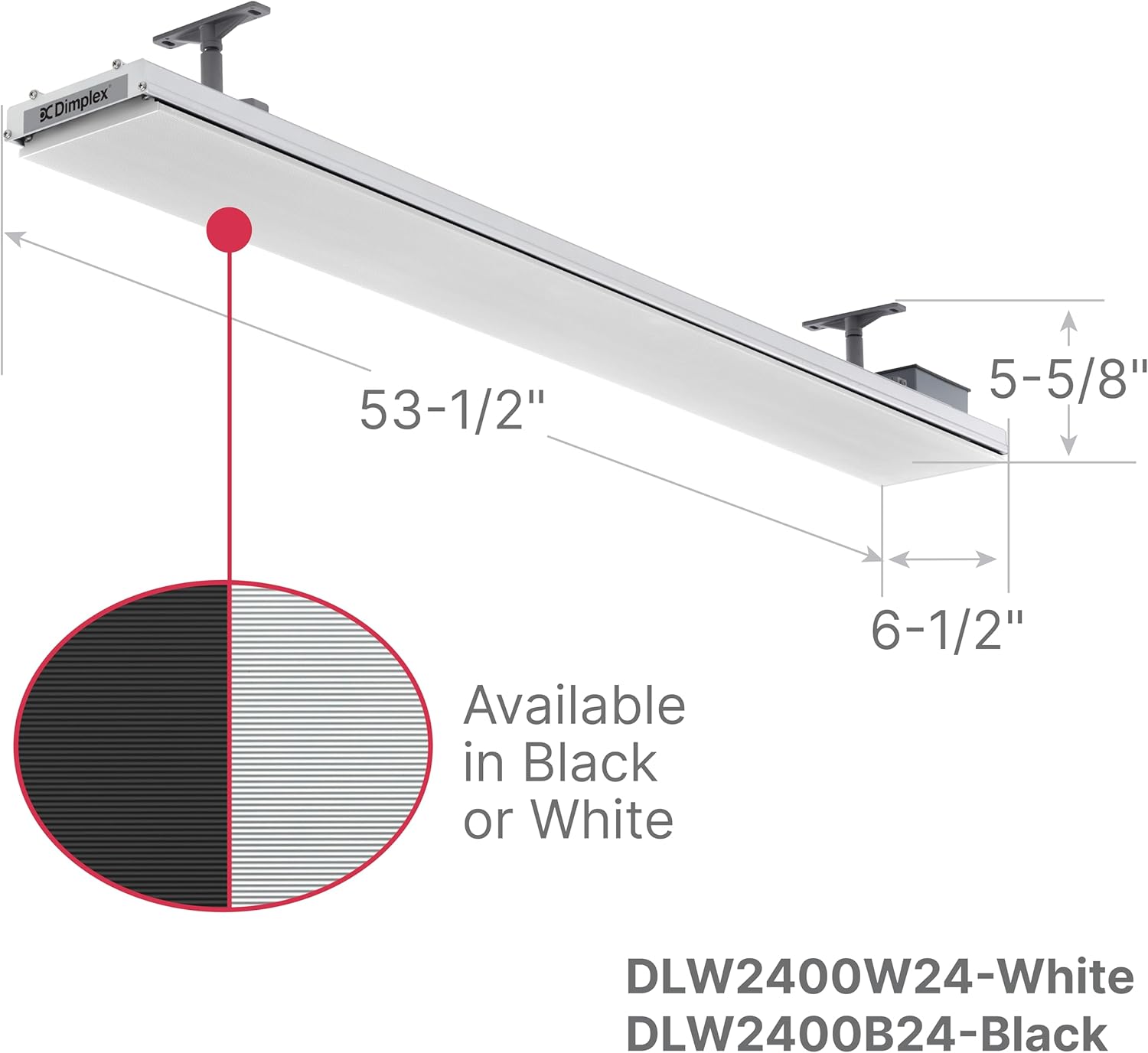

Image 4: Product Dimensions and Color Options.
5. Операция
The Dimplex DLW Series heater provides instant radiant heat. Once properly installed and wired, operation is straightforward.
5.1 Күйгүзүү/өчүрүү
The heater is typically controlled by a dedicated wall switch (not included) or can be connected to a time controller (not included) for automated operation. Simply toggle the connected switch to turn the heater on or off.
5.2 Heating Coverage
The 2400W model is designed for spot heating, providing warmth to an area of approximately 58 sq. ft. The radiant heat directly warms objects and people within its path, similar to sunlight.
Image 5: Indoor Spot Heating Application.
Image 6: Outdoor Spot Heating Application.
6. Техникалык тейлөө
Үзгүлтүксүз тейлөө сиздин жылыткычыңыздын оптималдуу иштешин жана узак иштөөсүн камсыз кылат. Кандайдыр бир тейлөө иштерин жүргүзүүдөн мурун ар дайым электр кубатын ажыратыңыз.
- Тазалоо: Periodically wipe the exterior surfaces with a soft, damp cloth. Do not use abrasive cleaners or solvents. Ensure the heater is completely cool before cleaning.
- Текшерүү: Annually inspect the heater for any signs of damage, loose connections, or wear. If any issues are found, contact a qualified service technician.
- Do not attempt to repair or modify the heater yourself. Refer all servicing to qualified service personnel.
7. Кыйынчылыктарды
If your heater is not operating correctly, consult the following table for common issues and solutions:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Жылыткыч күйбөйт. | Электр энергиясы жок. Туташуу туура эмес зымдар. Wall switch is off. | Автоматтык өчүргүчтү/ сақтандыргычты текшериңиз. Ensure proper hardwired connection (consult electrician). Дубалдагы которгучту күйгүзүңүз. |
| Жылуулук чыгаруу жетишсиз. | Heater is too far from the target area. Room/area is too large for the heater's capacity. | Relocate heater closer to the desired heating zone. Consider adding additional heaters for larger areas. |
| адаттан тыш үндөр же жыттар. | Initial use burning off manufacturing residues. Ички компонент маселеси. | Small odors/noises are normal during first few uses. If persistent or strong, disconnect power and contact support. |
If the problem persists after attempting these solutions, contact Dimplex customer support or a qualified service technician.
8. Техникалык шарттар
| Өзгөчөлүк | Спецификация |
|---|---|
| Бренд | DIMPLEX |
| Модель номери | DLW2400B24 |
| Power Output | 2400 Ватт |
| Жылуулук чыгаруу | 8189 Британ жылуулук бирдиги (BTU) |
| Тtage | 240 вольт (AC) |
| Ampөчүрүү | 10 Amps |
| Күйүүчү май түрү | Электр |
| Күйүүчү түрү | Радиант |
| Түс | Кара |
| Ички/тышкы колдонуу | Indoor, Outdoor (IP55 Rated) |
| Форма фактору | Дубалга/Шыпка орнотуу |
| Продукциянын өлчөмдөрү (LxWxH) | 53.5" x 6.5" x 5.62" |
| Элемент Салмагы | 16.22 фунт |
| Жылытуу каптоо | Болжол менен 58 чарчы фут. |
| Өзгөчө өзгөчөлүк | Noiseless |
| UPC | 781052139299 |
9. Кепилдик жана колдоо
For detailed warranty information, please refer to the warranty card included with your product or visit the official Dimplex webсайт. Кепилдик дооматтар үчүн сатып алганыңыздын далилин сактаңыз.
If you require technical assistance, replacement parts, or have questions regarding your Dimplex DLW Series heater, please contact Dimplex customer support:
- Webсайт: www.dimplex.com
- Кардарларды тейлөө: караңыз website for contact numbers and hours of operation specific to your region.
