1. Киришүү
Thank you for choosing the RBROHANT Bathtub Faucet with Hand Shower, Model RB0746. This manual provides essential information for the safe installation, operation, and maintenance of your new faucet. Please read these instructions thoroughly before installation and keep them for future reference.
This deck-mounted bathtub faucet features a single handle for temperature and flow control, a tub spout, and a convenient handheld spray. It is designed for 3-hole bathtub installations.
2. Коопсуздук маалыматы
- Орнотуу же оңдоо иштерин баштоодон мурун ар дайым негизги суу менен камсыздоону өчүрүңүз.
- Орнотуу учурунда коргоочу көз айнек жана кол кап сыяктуу тиешелүү жеке коргоочу шаймандарды кийиңиз.
- Суу агып кетпеши үчүн бардык туташуулардын коопсуз жана суу өткөрбөгөндүгүн текшериңиз.
- Орнотуу процессинин кандайдыр бир бөлүгүнө ишенбесеңиз, квалификациялуу сантехникке кайрылыңыз.
- Do not use harsh chemicals or abrasive cleaners on the faucet's finish, as this may cause damage.
3. Пакеттин мазмуну
Verify that all components listed below are present in your package before beginning installation. If any parts are missing or damaged, please contact customer support.
- 1 x Handheld Shower with 150cm Shower Hose
- 1 x 19cm Tub Spout
- 1 x Single Handle
- 2 x Inlet Pipes (Hot & Cold)
- 1 х чыгуучу түтүк
- User Manual
- Necessary Screws Kit and Gaskets
3.1-сүрөт: All components included in the RBROHANT Bathtub Faucet package.
4. Орнотуу үчүн зарыл болгон куралдар
Баштоодон мурун, сизде төмөнкү куралдар бар экенин текшериңиз:
- Жөнгө салынуучу ачкыч
- Филлипс баш бурагычы
- Сантехниктин шпатлевы же силикон герметиги
- Өлчөө лентасы
- Бургулоо (эгер жаңы тешиктер керек болсо)
- Коопсуздук көз айнектери жана мээлейлер
5. Орнотуу боюнча нускамалар
This faucet is designed for deck-mounted, 3-hole installations on bathtubs or sinks with a hole spacing of 8-16 inches. Refer to the dimensional drawing for precise measurements.
5.1-сүрөт: Dimensional drawing for installation planning.
- Орнотуу аймагын даярдоо: Turn off the main water supply to the bathroom. Clear the area around the bathtub faucet holes. If replacing an old faucet, remove it and clean the surface thoroughly.
- Install the Faucet Spout: Insert the tub spout assembly through the center hole of the bathtub. Secure it from underneath the deck using the provided washer and mounting nut. Ensure the spout is oriented correctly.
- Тутканы орнотуу: Insert the single handle assembly through one of the side holes. Secure it from underneath with the provided hardware.
- Install the Hand Shower Base: Insert the hand shower base through the remaining side hole. Secure it from underneath.
- Connect Water Inlet Pipes: Attach the hot and cold inlet pipes to the corresponding connections on the handle assembly. The standard connector size is 3/8'' North America plumbing pipe thread. Ensure a tight, leak-free connection.
- Connect Outlet Pipe to Spout: Connect the outlet pipe from the handle assembly to the tub spout.
- Кол менен жуунуучу душ түтүгүн туташтыруу: Attach one end of the 150cm shower hose to the outlet on the hand shower base and the other end to the handheld shower head.
- Агышуу үчүн сыноо: Once all connections are made, slowly turn on the main water supply. Check all connections for any signs of leaks. Tighten connections as necessary.
- Акыркы текшерүү: Operate the faucet and hand shower to ensure proper water flow and temperature control.
6. Иштөө нускамалары
The RBROHANT Bathtub Faucet is designed for ease of use.
- Суунун агымы жана температурасын көзөмөлдөө: The single handle controls both water flow and temperature. Lift the handle to turn on the water and adjust the flow rate. Rotate the handle left for hot water and right for cold water.
- Switching to Hand Shower: To divert water from the tub spout to the handheld shower, pull the diverter knob located on the tub spout. Push it back down to return water flow to the tub spout.

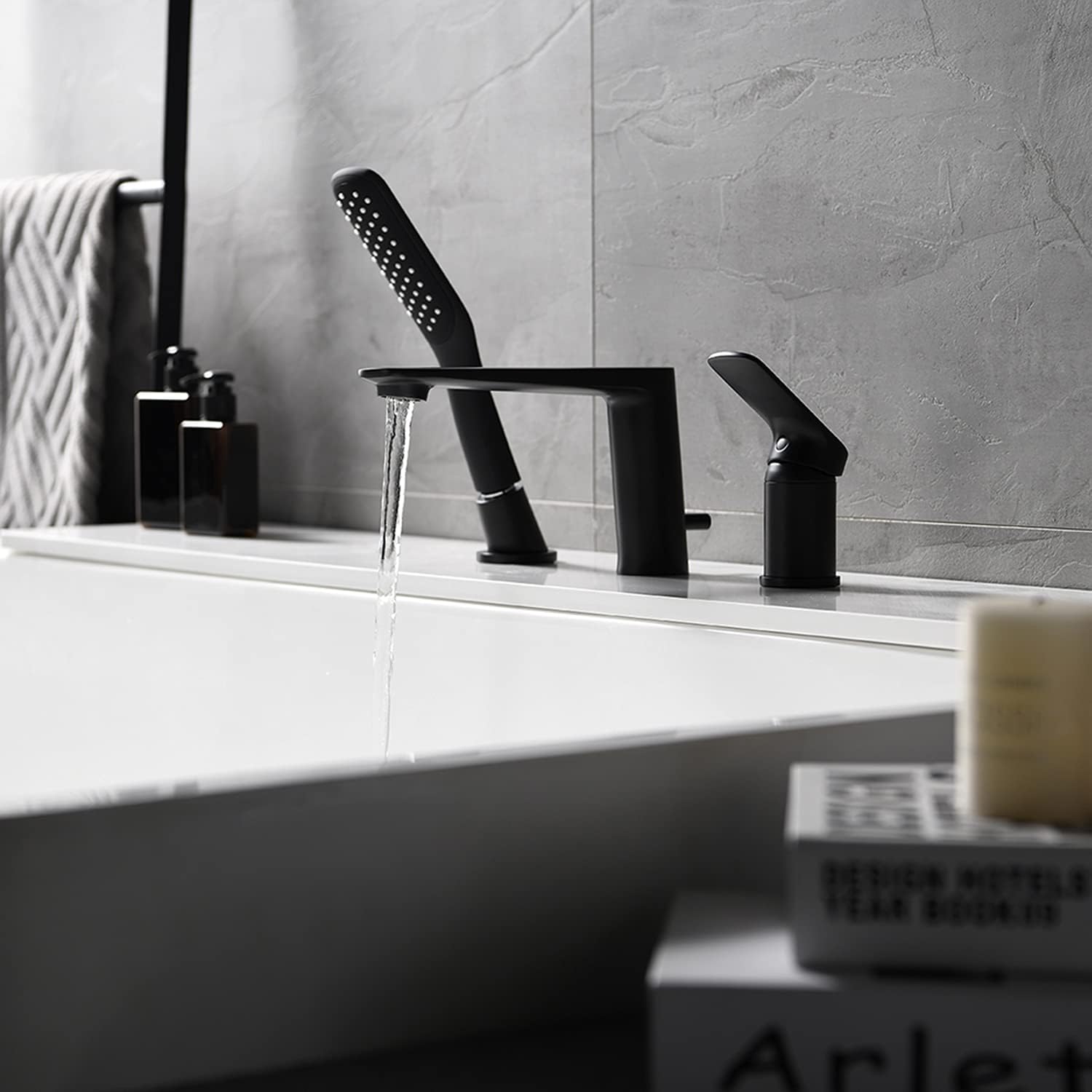

6.1-сүрөт: Water flowing from the tub spout.
6.2-сүрөт: Water spraying from the handheld shower.
7. Кароо жана тейлөө
Proper care will ensure the longevity and appearance of your RBROHANT faucet.
- Тазалоо: Clean the faucet regularly with a soft cloth and mild soap or a non-abrasive cleaner specifically designed for bathroom fixtures. Rinse thoroughly with water and dry with a soft cloth to prevent water spots.
- Катуу тазалагычтардан качыңыз: Do not use abrasive cleaners, ammonia-based products, bleach, or cleaners containing alcohol, as these can damage the matte black finish and internal components.
- Аэраторду тейлөө: If water flow becomes restricted, the aerator on the tub spout may need cleaning. Unscrew the aerator, rinse any debris, and reattach.
- Душ үчүн саптамалар: If the handheld shower nozzles become clogged, gently rub them with your finger or a soft brush to dislodge mineral deposits.
8. Кыйынчылыктарды
Эгерде сиз краныңыз менен көйгөйлөргө туш болсоңуз, төмөнкү кеңири таралган көйгөйлөрдү жана чечимдерди караңыз:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Төмөн суу агымы | Clogged aerator or mineral buildup in shower nozzles. | Clean or replace the aerator. Clean handheld shower nozzles. |
| Байланыштардан агып кетүүлөр | Бошоң байланыштар же бузулган прокладкалар. | Tighten all connections. Check and replace any worn or damaged gaskets. Ensure plumber's tape/sealant was used. |
| Water Not Diverting to Hand Shower | Diverter knob not fully engaged or diverter mechanism faulty. | Ensure the diverter knob is fully pulled up. If the issue persists, contact customer support. |
| Суунун ыраатсыз температурасы | Суу жылыткыч же суу түтүктөрү менен байланышкан көйгөйлөр. | Check water heater settings. Ensure hot and cold supply lines are fully open. |
If the problem persists after attempting these solutions, please contact RBROHANT customer support for further assistance.
9. Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Модель номери | RB0746 |
| Материал | Жез курулуш |
| Бүтүрүү | Matte Black |
| Орнотуу ыкмасы | Палубага орнотулган |
| Тешиктердин саны | 3 |
| Spout Reach | 19 сантиметр |
| сүйлөйсүз Бийиктиги | 11 сантиметр |
| Handle / Lever жайгаштыруу | Туура |
| Туткалардын саны | 1 |
| Туташтыргычтын өлчөмү | Standard 3/8'' North America plumbing pipe thread |
| Сертификация | cUPC Certified Cartridge |
| Элемент Салмагы | 2.96 кг |
10. Кепилдик жана Кардарларды колдоо
RBROHANT is committed to providing high-quality products and excellent customer service.
- Өмүр бою кепилдик: RBROHANT offers a lifetime after-sale service for this product.
- Акысыз алмаштыруулар: Contact us for free replacements for any part of this black tub faucet if any problem arises during installation or usage.
- Байланыш маалыматы: For any inquiries, technical support, or warranty claims, please refer to the contact information provided on the RBROHANT official webсайт же сатып алуу платформасы аркылуу.
10.1-сүрөт: RBROHANT Brand Logo.
