BWE Wall Mount Bathtub Faucet User Manual

1. Киришүү

Thank you for choosing the BWE Wall Mount Bathtub Faucet. This manual provides detailed instructions for the proper installation, operation, and maintenance of your new faucet. Please read this manual thoroughly before installation and retain it for future reference.

This wall-mounted faucet features a single handle for water flow and temperature control, a high-flow waterfall spout, and a durable brushed gold finish. It is designed to provide a modern aesthetic and efficient performance for your bathtub or basin.

2. Коопсуздук маалыматы

• Орнотуу же оңдоо иштерин баштоодон мурун ар дайым негизги суу менен камсыздоону өчүрүңүз.
• Орнотуу учурунда коопсуздук көз айнек сыяктуу тиешелүү жеке коргоочу шаймандарды тагыныңыз.
• Орнотуу процессинин кандайдыр бир бөлүгүнө ишенбесеңиз, квалификациялуу сантехникке кайрылыңыз.
• Орнотуу учурунда бардык жергиликтүү сантехника жана курулуш нормалары сакталышын текшериңиз.
• Туташтыргычтарды өтө бекем тартпаңыз, анткени бул кранга же сантехникага зыян келтириши мүмкүн.

3. Продукциянын компоненттери

Before installation, verify that all parts are present and undamaged. The package typically includes the following items:

3.1-сүрөт: Included components for the BWE Wall Mount Bathtub Faucet, showing the spout, handle, rough-in valve, decorative plates, and installation hardware.

• Waterfall Spout
• Single Handle Control
• Орой клапан
• Decorative идиш
• Installation Hardware (screws, seals, etc.)
• Орнотуу нускамалары

4. Техникалык шарттар

4.1-сүрөт: Detailed dimensions of the faucet components.

5. Орнотуу боюнча колдонмо

5.1. Алдын ала орнотуу

1. Суу менен камсыздоону өчүрүү: Locate the main water shut-off valve and turn off the water supply to your bathroom.
2. Жумуш аймагын тазалоо: Орнотуу аймагынын таза жана тоскоолдуктарсыз экенине ынаныңыз.
3. Куралдар чогултуу: You will need a wrench, screwdriver, plumber's tape, and possibly a drill.

5.2. Орнотуу клапан орнотуу

The rough-in valve is installed within the wall. Proper placement is crucial for the final appearance and function of the faucet.

5.1-сүрөт: Rough-in valve connections for hot and cold water, and the spout connector.

1. Дубалдын ачылышын даярдоо: Create an opening in the wall according to the dimensions required for the rough-in valve. Ensure the opening allows for secure mounting and access to water lines.
2. Суу линияларын туташтыруу: Connect the hot and cold water supply lines to the designated NPT 1/2 inlets on the rough-in valve. Use plumber's tape on all threaded connections to prevent leaks. The hot water connection is typically on the left, and cold on the right.
3. Connect Spout Line: Connect the water outlet from the rough-in valve to the spout connector. Ensure this connection is also sealed with plumber's tape.
4. Коопсуз клапан: Mount the rough-in valve securely to the wall studs or blocking using appropriate fasteners. Ensure it is level and at the correct depth relative to the finished wall surface.
5. Агышуу үчүн сыноо: Before closing the wall, turn on the main water supply and check all connections for leaks. Address any leaks immediately.

5.3. Трим орнотуу

Once the rough-in valve is installed and the wall is finished, you can install the decorative trim components.

1. Чыканак түтүгүн орнотуу: Insert the waterfall spout into its connection point in the wall. Secure it with the provided hardware.
2. Install Handle Plate: Place the decorative plate for the handle over the rough-in valve opening. Secure it to the wall.
3. Орнотуу туткасы: Attach the single handle to the valve stem, ensuring it operates smoothly. Secure with the set screw.

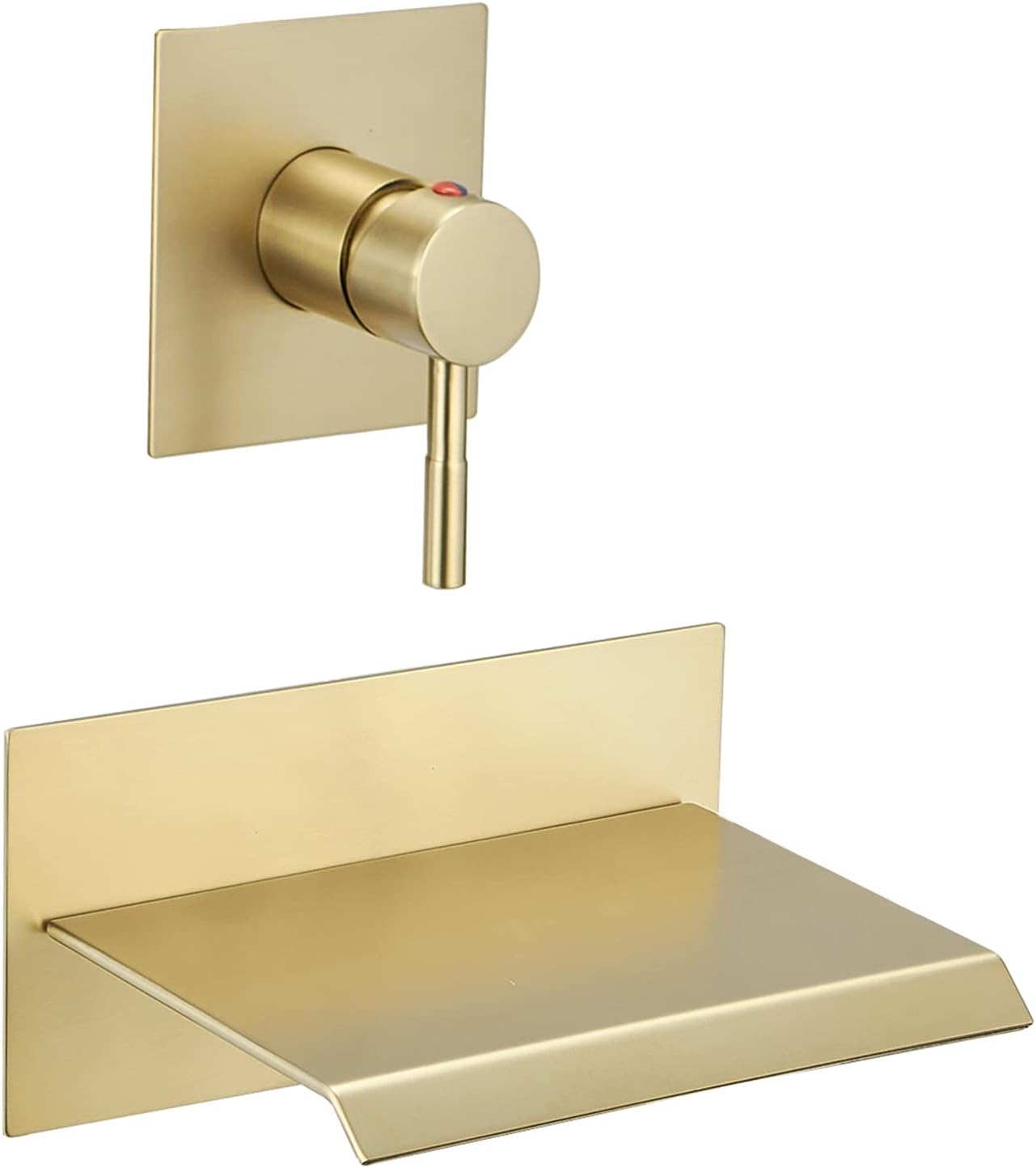

5.2-сүрөт: The BWE Wall Mount Bathtub Faucet, fully installed.

6. Иштөө нускамалары

The BWE Wall Mount Bathtub Faucet features a single lever handle for intuitive control of water flow and temperature.

1. Күйгүзүү/өчүрүү: Lift the handle to turn on the water flow. Push the handle down to turn off the water.
2. Суу агымын жөнгө салуу: The further you lift the handle, the greater the water flow from the waterfall spout.
3. Температураны жөндөө: Rotate the handle left for hotter water and right for colder water. The handle typically has markings (red for hot, blue for cold) to indicate direction.

6.1-сүрөт: Faucet in operation, demonstrating the waterfall effect.

7. Кароо жана тейлөө

To maintain the finish and performance of your BWE faucet, follow these care instructions:

• үзгүлтүксүз тазалоо: Кранды жумшак чүпүрөк жана жумшак самын же ванна бөлмөсүнүн жабдуулары үчүн атайын иштелип чыккан абразивдүү эмес тазалоочу каражат менен үзгүлтүксүз тазалап туруңуз.
• Катуу тазалагычтардан качыңыз: Do not use abrasive cleaners, scouring pads, ammonia-based cleaners, or cleaners containing bleach, as these can damage the brushed gold finish.
• Колдонгондон кийин кургатуу: Суу тактарынын жана минералдардын топтолушунун алдын алуу үчүн ар бир колдонгондон кийин кранды кургатып сүртүңүз.
• Аэраторду тейлөө: If water flow decreases, the spout may have mineral buildup. Consult a plumber for cleaning or replacement of internal components if necessary.

8. Кыйынчылыктарды

Төмөндө жалпы маселелер жана алардын потенциалдуу чечимдери келтирилген:

If you encounter issues not listed here or if the suggested solutions do not resolve the problem, please contact BWE customer support.

9. Кепилдик жана колдоо

BWE products are manufactured to high-quality standards and are backed by a manufacturer's warranty. For specific warranty details, please refer to the warranty card included with your product or visit the official BWE webсайт.

For technical assistance, replacement parts, or any other inquiries, please contact BWE customer support. You can find contact information on the BWE brand store or product packaging.
