1. Киришүү
Thank you for choosing the SEBSON LED Outdoor Luminaire with Motion Detector. This manual provides essential information for the safe installation, operation, and maintenance of your new outdoor light. Please read these instructions carefully before installation and retain them for future reference.
2. Коопсуздук нускамалары
- Орнотуу жергиликтүү электр зымдарынын эрежелерине ылайык квалификациялуу электрик тарабынан аткарылышы керек.
- Ensure the power supply is disconnected before installation, maintenance, or repair.
- This product is designed for outdoor use only (IP65 rated).
- Do not attempt to modify or repair the luminaire yourself. Contact qualified personnel for service.
- The integrated LEDs are non-replaceable. Do not attempt to remove or replace them.
- Avoid looking directly into the light source when it is active.
3. Пакеттин мазмуну
Бардык компоненттер бар экенин жана бузулбаганын текшериңиз:
- SEBSON LED Outdoor Luminaire with Motion Detector (Model: WAL_SENSOR_L_INT)
- Монтаждоочу жабдыктар (бурамалар, дубал сайгычтар)
- Instruction Manual
4. Продукциянын өзгөчөлүктөрү
- Integrated Motion Detector: PIR sensor with a detection range of 9 meters and a 140° angle.
- Жөнгө салынуучу Орнотуулар: Customize light sensitivity (3-2,000 LUX) and illumination duration (10 seconds - 5 minutes).
- Айлануучу жарык башчысы: The light can be rotated 90° vertically and 330° horizontally for optimal light direction.
- Туруктуу курулуш: Anthracite plastic casing with IP65 protection, suitable for outdoor environments.
- Жарык жарыктандыруу: 15W, 1300lm, 6000K cool white light.
Image: Key features of the SEBSON LED outdoor luminaire, highlighting the motion detector, programmability, IP65 rating, and rotatable head.
Image: Illustration of the luminaire's rotatable head, showing 90° vertical and 330° horizontal adjustment capabilities.
5. Орнотуу жана орнотуу
Маанилүү: Ensure the main power supply is switched off before beginning installation.
- Жайгашкан жерди тандоо: Select a suitable outdoor location for wall mounting, ensuring the motion detector has an unobstructed view of the desired detection area.
- Монтаждоо бетин даярдоо: Mark the drilling points on the wall using the luminaire's mounting plate as a template.
- Бургулоо тешиктери: Drill holes at the marked positions and insert appropriate wall plugs.
- Зымдар: Connect the luminaire's electrical wires to your mains power supply. Ensure correct polarity (Live, Neutral, Earth). All connections must be secure and insulated.
- Mount Luminaire: Secure the luminaire to the wall using the provided screws. Ensure it is firmly attached.
- Жарык башын тууралоо: Rotate the light head to the desired vertical (up to 90°) and horizontal (up to 330°) position.
Сүрөт: Арткы view of the luminaire, showing the mounting plate and attachment points for installation.
6. Operating and Motion Sensor Settings
The motion detector has two adjustable settings: LUX (light sensitivity) and TIME (illumination duration).
- Accessing Controls: The adjustment dials are located on the motion sensor. Gently rotate the sensor cover to reveal the dials.
- LUX Setting (Light Sensitivity):
- This dial controls the ambient light level at which the sensor activates the light.
- Rotate towards the 'sun' symbol for activation during both day and night (high LUX).
- Rotate towards the 'moon' symbol for activation only in low light conditions (low LUX, 3-2,000 LUX range).
- TIME Setting (Illumination Duration):
- This dial sets how long the light remains on after motion is detected.
- Adjust from 10 seconds to 5 minutes.
- аныктоо диапазону: The motion sensor has a maximum detection range of 9 meters and a 140° angle. Consider the mounting height (recommended 1.80m - 2.50m) for optimal performance.
Image: Close-up of the motion sensor, showing the protective cover and the underlying LUX and TIME adjustment dials.
Image: Diagram illustrating how to access and adjust the LUX and TIME settings on the motion sensor.
Image: Diagram showing the motion detection range of the luminaire, indicating a 140° angle and a maximum distance of 9 meters.
7. Техникалык тейлөө
Regular maintenance ensures optimal performance and longevity of your luminaire.
- Тазалоо: Clean the luminaire's surface with a soft, damp кездеме. Абразивдүү тазалагычтарды же эриткичтерди колдонбоңуз.
- Текшерүү: Periodically check the luminaire and its wiring for any signs of damage or wear.
- Диоддордон: The integrated LEDs are designed for a long lifespan and are not user-replaceable.
8. Кыйынчылыктарды
Эгер көйгөйлөргө туш болсоңуз, төмөнкү жалпы көйгөйлөрдү жана чечимдерди караңыз:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Жарык күйбөйт. | Электр энергиясы жок. LUX setting too low. Кыймыл аныкталган жок. | Электр байланышын жана өчүргүчтү текшериңиз. Adjust LUX setting towards 'sun' symbol. Verify detection area and sensor position. |
| Жарык тынымсыз күйүп турат. | аныктоо аймагында үзгүлтүксүз кыймыл. TIME setting too long. Сенсордун бузулушу. | Тоскоолдуктарды алып салыңыз же сенсордун ордун өзгөртүңүз. Adjust TIME setting to a shorter duration. Көйгөй чечилбесе, колдоо бөлүмүнө кайрылыңыз. |
| Жарык жаркылдайт же жарк этет. | Туруксуз электр энергиясы. Бошогон зымдар байланышы. | Электр менен камсыздоону текшерүү үчүн электрикке кайрылыңыз. Бардык зымдарды туташтыруу коопсуз экенин текшериңиз (адегенде электрди өчүрүңүз). |
| Motion detector not sensitive enough. | LUX setting too high. Сенсор тоскоол болгон. Mounting height incorrect. | Adjust LUX setting towards 'moon' symbol. Clear any obstructions from sensor view. Ensure mounting height is within 1.80m - 2.50m. |
Бул чечимдерди колдонуу аракетинен кийин көйгөй чечилбесе, кардарларды колдоо кызматына кайрылыңыз.
9. Техникалык шарттар
| Бренд | SEBSON |
| Модель номери | WAL_SENSOR_L_INT |
| Продукциянын өлчөмдөрү (L x W x Y) | 23 x 7.8 x 13.4 см |
| Салмагы | 381 г |
| IP рейтинги | IP65 |
| Түс | Антрацит |
| Материал | Пластик |
| Тtage | 230 вольт |
| Ватtage | 15 Ватт |
| Жарык агымы | 1300 лм |
| Түс температурасы | 6000 Келвин (Муздак Ак) |
| Түстөрдү көрсөтүү индекси (CRI) | 80.00 |
| Орточо жашоо | 15000 саат |
| Кыймылды аныктоо диапазону | 9м / 140° |
| Adjustable Illumination Duration | 10 секунд - 5 мүнөт |
| Adjustable Light Sensitivity | 3-2,000 LUX |
| Айлануу | 90° вертикаль, 330° горизонталдуу |
| Power Source | Электр зымдары |
| Орнотуу түрү | Дубалга орнотуу |
| Dimmable | Жок |
| Келип чыккан өлкө | Кытай |

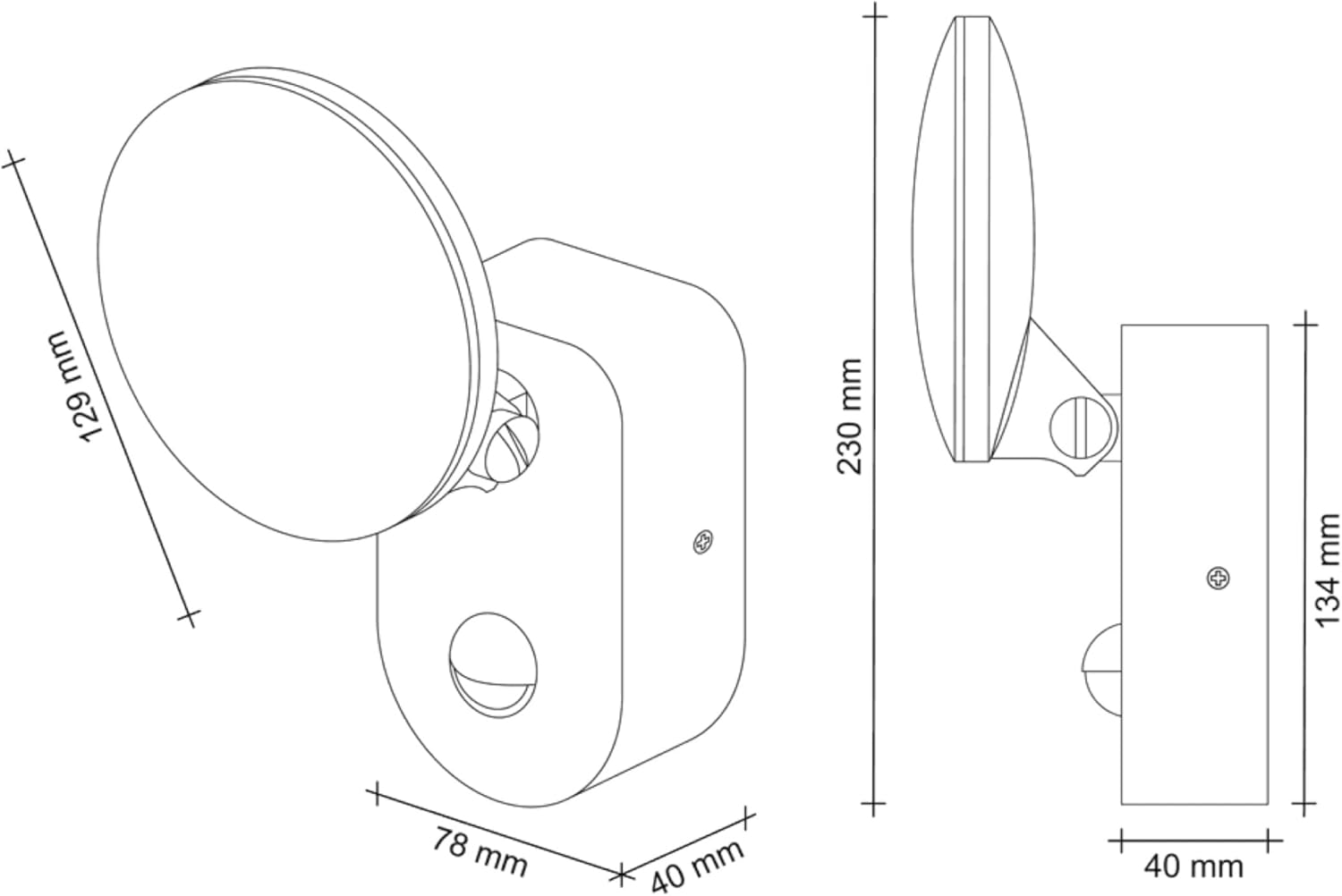

Image: Technical drawing showing the dimensions of the SEBSON LED outdoor luminaire in millimeters.
10. Кепилдик жана колдоо
For warranty information and customer support, please refer to the retailer or manufacturer's official website. Specific details regarding spare parts availability and software updates are not provided in the product information.
