1. Киришүү
This manual provides comprehensive instructions for the safe installation, operation, and maintenance of your Reality Leuchten Paros R32043132 LED Suspension Lamp. Please read this manual thoroughly before installation and retain it for future reference. This luminaire features a sleek design with both upward and downward lighting, adjustable height, and an integrated SWITCH dimmer for versatile lighting control.
Image 1.1: The Reality Leuchten Paros R32043132 LED Suspension Lamp, showcasing its modern, matte black design.
2. Коопсуздук нускамалары
WARNING: Risk of electric shock. Installation must be performed by a qualified electrician in accordance with all local electrical codes.
- Орнотуудан, техникалык тейлөөдөн же тазалоодон мурун ар дайым негизги автоматтык өчүргүчтү электр кубатынан ажыратыңыз.
- Voltage supply matches the requirements specified on the product label.
- Do not modify the luminaire in any way. Unauthorized modifications may void the warranty and create safety hazards.
- Өрт алуучу материалдарды лампадан алыс кармаңыз.
- Бул продукт имараттын ичинде гана колдонуу үчүн иштелип чыккан (IP20 рейтинги). Нымдуулукка же өтө жогорку температурага дуушар кылбаңыз.
- Колдонуу lamp with care to avoid damage to the LED components.
3. Пакеттин мазмуну
Орнотууну улантуудан мурун бардык компоненттер бар экенин жана бузулбаганын текшериңиз.
- 1x Reality Leuchten Paros R32043132 LED Suspension Lamp (with integrated LED modules)
- Монтаждоочу жабдыктар (бурамалар, якорьлор) - (Assumed, as typical for suspension lamps)
- Көрсөтмө (бул документ)
4. Орнотуу жана орнотуу
Follow these steps carefully for proper installation. Professional installation is recommended.
4.1 Орнотууга чейинки текшерүүлөр
- Электр өчүргүчтө кубат өчүрүлгөнүн текшериңиз.
- Бардык компоненттерди таңгактан чыгарып, кандайдыр бир бузулууларды текшериңиз.
- Gather necessary tools (e.g., screwdriver, wire strippers, drill, ladder).
4.2 Mounting the Luminaire
The luminaire is designed for ceiling mounting. Refer to the technical drawing for dimensions and mounting points.

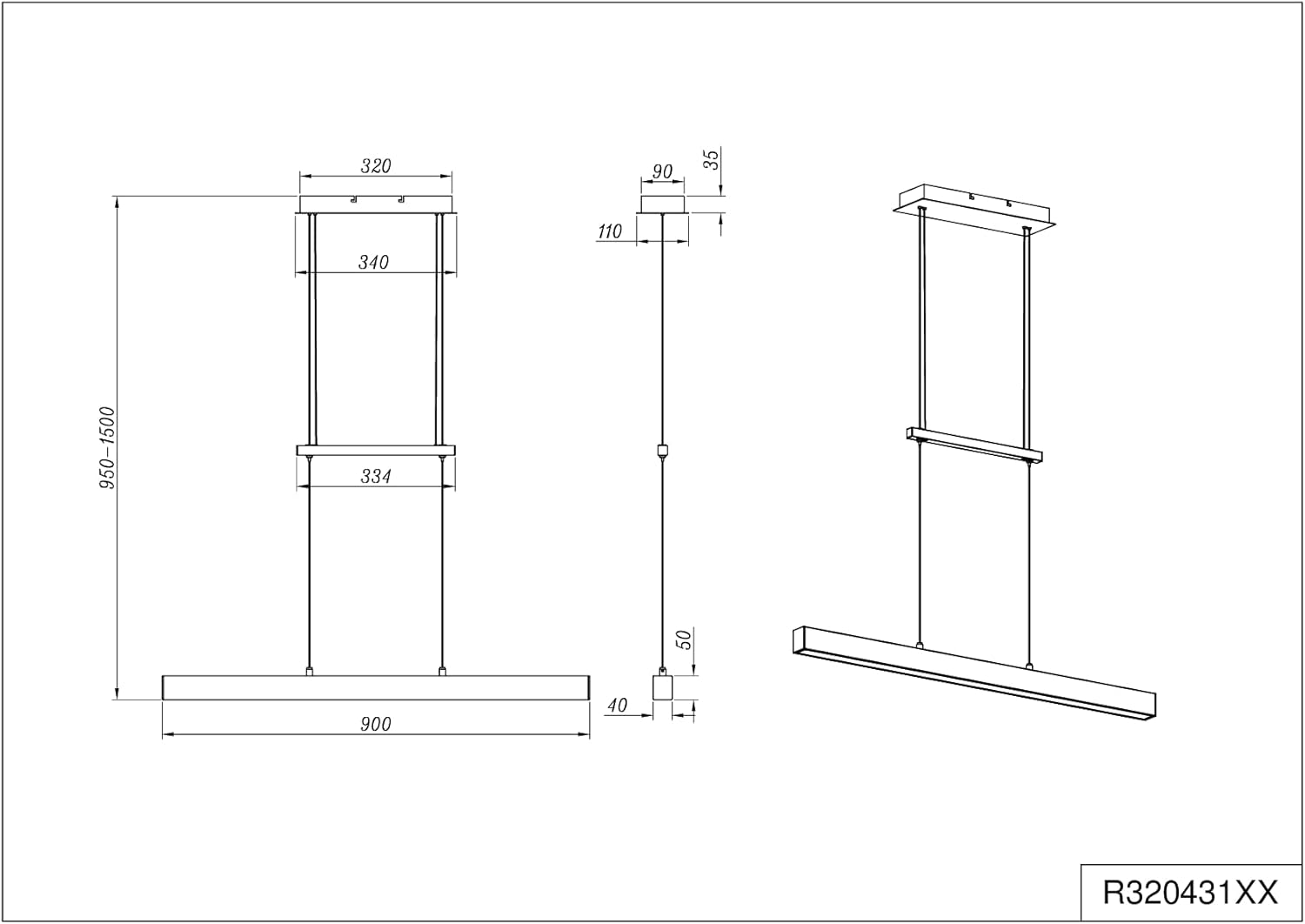

Image 4.1: Technical drawing showing the dimensions (in mm) of the Paros suspension lamp, including its adjustable height range of 950-1500 mm and a width of 900 mm.
- Шыпка орнотуунун каалаган жерин белгилеңиз.
- Drill pilot holes and insert appropriate anchors if necessary.
- Берилген бурамалар аркылуу монтаждык кронштейнди шыпка бекитиңиз.
- Connect the electrical wires (Live, Neutral, Ground) from the ceiling to the luminaire's terminal block, ensuring correct polarity.
- Carefully attach the luminaire body to the mounting bracket, ensuring all connections are secure and the lamp туруктуу болуп саналат.
4.3 Бийиктигин тууралоо
The suspension lamp features an adjustable height mechanism, allowing you to customize its position from 95 cm to 150 cm.
Image 4.2: Icon representing the height-adjustable feature of the lamp, allowing users to easily modify its suspension length.
To adjust the height, gently push the lamp body up or down along the suspension cables. The mechanism will hold the lamp каалаган бийиктикте.
5. Иштөө нускамалары
5.1 Күйгүзүү/өчүрүү
Once installed and connected to power, the lamp can be switched on and off using a standard wall switch.
5.2 Dimmable Function (SWITCH Dimmer)
The Paros luminaire is equipped with an integrated SWITCH dimmer, allowing you to adjust brightness levels using your existing wall switch. No external dimmer is required.
Image 5.1: Diagram explaining the SWITCH dimmer functionality. The lamp cycles through 100%, 50%, and 25% brightness by quickly switching the wall switch off and on.
- 100% жарыктык: Дубалдагы которгучту ON күйгүзүңүз.
- 50% жарыктык: Turn the wall switch OFF, then quickly ON again.
- 25% жарыктык: Turn the wall switch OFF, then quickly ON, then quickly OFF, then quickly ON again.
лamp will remember the last selected brightness level when turned off for a short period. For more information on SWITCH dimmer technology, visit: trio-lighting.com/switchdimmer
5.3 Up and Down Lighting
The Paros lamp provides both upward and downward illumination, creating a balanced and pleasant lighting ambiance in your room.
Image 5.2: Icon depicting the 'up & down lighting' feature, indicating that the lamp emits light both upwards towards the ceiling and downwards onto the surface below.
6. Техникалык тейлөө
- Тазалоо: Тазалоодон мурун электр кубаты өчүрүлгөнүн текшериңиз. жумшак, кургак же бир аз колдонуу damp бетин сүртүү үчүн чүпүрөк колдонуңуз. Абразивдүү тазалоочу каражаттарды же эриткичтерди колдонбоңуз.
- LED Modules: The LED modules are integrated and not user-replaceable. They have a long lifespan of approximately 30,000 hours.
- Текшерүү: Periodically check the suspension cables and electrical connections for any signs of wear or damage.
7. Кыйынчылыктарды
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Lamp жанбайт. | Электр энергиясы жок; бош зымдары; туура эмес өчүргүч. | Автоматтык өчүргүчтү текшериңиз; зымдардын туташуусун текшериңиз; дубалдагы өчүргүчтү текшериңиз. |
| Күңүрттөө функциясы туура эмес иштеүүдө. | Incorrect switching sequence; incompatible external dimmer (not needed). | Ensure quick OFF/ON cycles for dimming; remove any external dimmer as the lamp has an integrated SWITCH dimmer. |
| Lamp бүлбүлдөгөн. | Туруксуз электр менен камсыздоо; бош байланыш. | Check power supply stability; verify all electrical connections are tight. |
Эгер көйгөйдү чечүү кадамдары маселени чечпесе, кардарларды колдоо кызматына кайрылыңыз.
8. Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Бренд | RL ЖАРЫГЫҢЫЗ МЕНЕН ЖАШАҢЫЗ |
| Өндүрүүчү | Reality Leuchten |
| Модель номери | R32043132 |
| Продукциянын өлчөмдөрү (L x W x Y) | 90 x 11 x 150 см (максималдуу бийиктик) |
| Элемент Салмагы | 1.62 килограмм |
| Материал | Металл |
| Түс | Matte Black |
| Стиль | Заманбап |
| Форма | Төрт бурчтуу |
| Жарыктардын саны | 1 (integrated LED modules) |
| Камтылган компоненттер | Lamp |
| Тtage | 120 вольт (AC) |
| Өзгөчө колдонуулар | Үй |
| Өзгөчөлүктөр | Dimmable (SWITCH dimmer), Energy Efficient, Height Adjustable, Up & Down Lighting |
| Shade Color | Жылуу ак |
| Көлөкө материалы | Металл |
| Light Angle | LED |
| Plug Type | Электр кабели |
| Стилди которуу | Tactile (via wall switch) |
| Орнотуу түрү | Ceiling Mount (for suspension lamp) |
| Батареялар талап кылынат | Жок |
| Сертификация | cUL |
| Лампанын түрү | LED |
| Жарык агымы | 4500 люмен |
| Ватtage | 21W (main LED) + 2x 5.5W (additional LEDs) = 32W Total |
| Түс температурасы | 3000 Кельвин (жылуу ак) |
| IP рейтинги | IP20 |
| Орточо жашоо | 30,000 саат |
9. Кепилдик маалыматы
This product is covered by a manufacturer's warranty. Please refer to the warranty card included with your purchase or contact the retailer for specific terms and conditions. Keep your proof of purchase for warranty claims.
10. Кардарларды колдоо кызматы
For technical assistance, replacement parts, or further inquiries, please contact your retailer or the manufacturer, RL LIVE YOUR LIGHT. Contact details can typically be found on the product packaging or the manufacturer's official webсайт.
