1. Продукт бүтүп калдыview
NEXTORCH WL14 тапанча жарыгы – бул ишенимдүүлүк жана колдонуунун оңойлугу үчүн иштелип чыккан жогорку өндүрүмдүү, миниатюралык тактикалык курал жарыгы. Ал 115 метрге чейинки нур аралыгы менен 500 люменге чейин жарык чыгарат, бир заряд менен 2 саат 30 мүнөткө чейин жарык берет. Салмагы болгону 48 грамм жана компакттуу өлчөмдөрү 2.44 x 1.18 x 1.42 дюйм болгондуктан, ал күчтүү иштөө менен кичинекей ок атуучу жердин ортосундагы тең салмактуулукка жетишет.
Негизги өзгөчөлүктөргө жогорку жана төмөнкү жарык режимдери бар патенттелген дизайн, бир кол менен тез бошотуу жана орнотуу, ийкемдүү башкаруу үчүн кош каптал которгучтар жана Type-C түз кубаттоо порту кирет. Жарык бышык нейлон жана айнек буласынан жасалган материалдардан жасалган, IPX7 суу өткөрбөө рейтингине жана 1 метрлик соккуга туруктуулукка ээ.
1-сүрөт: NEXTORCH WL14 тапанча жарыгы
Figure 2: ашыкview WL14 функцияларынын ичинен Жогорку жана Төмөнкү режимдер, Орнотулган Li-Ion батареясы, Type-C түз кубаттоосу жана Тез орнотулган система бар.
2. Коопсуздук маалыматы
ЭСКЕРТҮҮ: WL14 орнотуп же алып жатканда, улантуудан мурун магазинди алып салыңыз жана тапанчанын бош экенин текшериңиз.
Ок атуучу куралдарды ар дайым жоопкерчилик менен колдонуңуз жана бардык тиешелүү коопсуздук көрсөтмөлөрүн аткарыңыз. Ар кандай аксессуарларды орнотуудан же ажыратуудан мурун куралдын бош жана коопсуз экенин текшериңиз. Көрүүнүн убактылуу начарлашын болтурбоо үчүн жарык нуруна түз карабаңыз. Түзмөктү балдар жетпеген жерде сактаңыз.
3. Орнотуу
3.1 Аппаратты заряддоо
WL14 орнотулган кайра заряддалуучу батарея жана ыңгайлуу Type-C түз кубаттоо порту менен жабдылган. Кубаттоо үчүн чырактын өзүн ажыратуунун кажети жок.
- Түзмөктөгү Type-C заряддоо портун табыңыз.
- Берилген Type-C кубаттоочу кабелин жарыкка жана шайкеш келген USB кубат булагына туташтырыңыз (кошулмага кирбейт).
- Кубаттоо индикатору заряддоо учурунда кызыл түстө күйөт, ал эми толук заряддалганда көк түскө айланат.

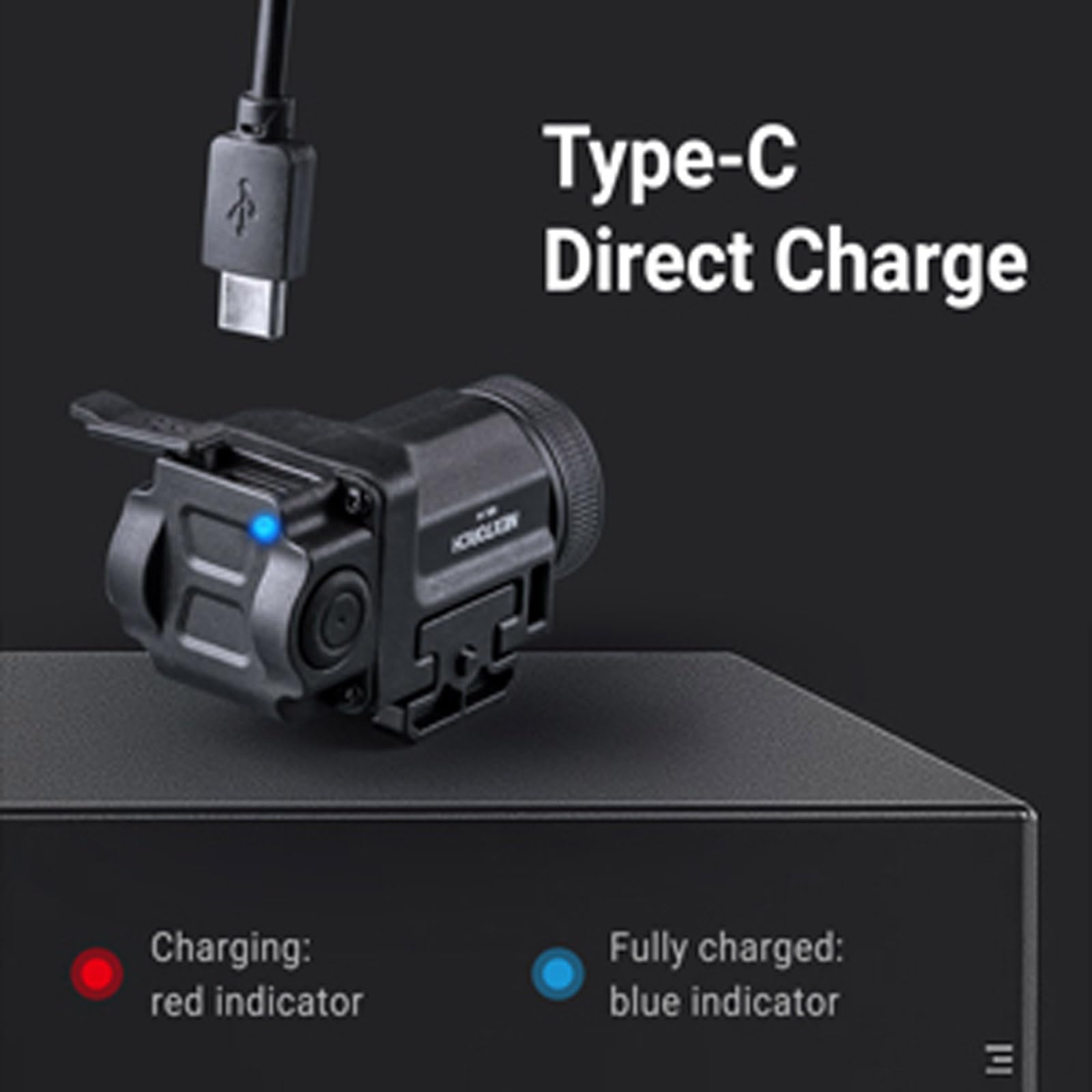

3-сүрөт: C типтеги түз кубаттоо порту жана индикатор жарыктары (кызыл заряддоо үчүн, көк толук заряддалган үчүн).
3.2 Темир жол системаларына орнотуу
WL14 бир кол менен басылуучу инновациялык тез бошотулуучу рельс системасы менен иштелип чыккан, ал стандарттуу Picatinny рельстерине (MIL-STD-1913) жана Glock рельстерине шайкеш келет. Орнотуудан мурун ок атуучу куралыңызда шайкеш келген рельс системасы бар экенин текшериңиз.
- Биринчи коопсуздук: Ок атуучу куралдын бош жана коопсуз экенин текшериңиз. Магазинди алып чыгып, патрондун бош экенин текшериңиз.
- Алты бурчтуу ачкыч же бурагыч менен рельсти жөндөөчү болтту бошотуңуз.
- Кыймылдуу рельсти бошотуш үчүн, жолду жөндөөчү болтту алдыга түртүңүз.
- WL14тү рефлекторду куралдын оозуна каратып коюңуз. Куралдын жарыгын алдын ала кыймылдуу рельсти бир кол менен бекем түртүү менен бекитүүгө болот.
- Рельсти жөндөөчү болтту саат жебеси боюнча манжаларыңыз мүмкүн болушунча бекем буруңуз. Андан кийин бурагычты колдонуп, бурамаларды бекем тартыңыз.
4-сүрөт: Ок атуучу куралдын рельсине орнотуу процессин көрсөткөн диаграмма.
Темир жолдун шайкештиги:
- Шайкеш: Бир уячалуу Пикатинни рельси (бош орун > 1.37 дюйм)
- Шайкеш: Көп уячалуу Picatinny рельси (бош орун > 1.37 дюйм)
- Шайкеш эмес: Тапанчанын рельси жок
- Шайкеш эмес: Оюктан триггер коргоочусуна чейин 1.37 дюймдан аз орун бошотуңуз
Бир уячалуу Пикатинни рельси
Көп уячалуу Пикатинни рельси
Тапанчанын рельси жок
Бош орун 1.37 дюймдан аз
4. Иштөө нускамалары
WL14 сол жана оң колдуу колдонуучулар үчүн ыңгайлуу жана оңой иштөө үчүн кош каптал которгучтарга ээ. Ошондой эле, ал сиздин каалаган жөндөөңүздү сактоо үчүн акылдуу эс тутум режими функциясын камтыйт.
4.1 Күйгүзүү жана өчүрүү
- Жарыкты күйгүзүү же өчүрүү үчүн сол же оң баскычты бир жолу басыңыз.
4.2 Режимди алмаштыруу
- Эки режимдин (Жогорку жана Төмөн) ортосунда которулуу үчүн, сол жана оң которгучтарды бир убакта басыңыз.
- Өчүрүлүп жана кайра күйгөндө, жарык акыркы колдонулган режимди эстеп калат.
5-сүрөт: Күйгүзүү/өчүрүү жана режимдерди которуу үчүн кош каптал которгучтардын иллюстрациясы.
5. Техникалык тейлөө
NEXTORCH WL14 бышык жана минималдуу тейлөөнү талап кылгандыктан иштелип чыккан. Анын бекем конструкциясы ар кандай шарттарда ишенимдүү иштөөнү камсыз кылат.
5.1 Тазалоо
Лампаны таза, жумшак чүпүрөк менен сүртүңүз. Капталына же ички компоненттерине зыян келтириши мүмкүн болгон абразивдүү тазалоочу каражаттарды же эриткичтерди колдонуудан алыс болуңуз.
5.2 Сууга жана таасирге туруктуулук
WL14 IPX7 суу өткөрбөйт, башкача айтканда, ал 1 метрге чейинки сууга 30 мүнөт чөмүлүүгө туруштук бере алат. Ошондой эле, ал 1 метрге чейин кулап түшпөйт, соккулардан жана жамгырдан комплекстүү коргоону камсыз кылат. Бышык болгону менен, экстремалдык шарттарга же соккуларга керексиз дуушар болбоңуз.
6-сүрөт: WL14 суу өткөрбөй тургандыгын көрсөтөт.
6. Кыйынчылыктарды
Эгерде сиз NEXTORCH WL14 менен көйгөйлөргө туш болсоңуз, төмөнкү кеңири таралган көйгөйлөрдү жана чечимдерди караңыз:
- Жарык күйбөйт:
- Батареянын заряддалганын текшериңиз. Жарыкты C типтеги кубаттагычка туташтырып, индикатордун жарыгын текшериңиз.
- Капталдагы которгучтар туура басылып жатканын текшериңиз. Катуу чыкылдаган үн жарыкты күйгүзүшү керек.
- Жарык күңүрт же толук жарыктыкка жетпейт:
- Батареянын заряды аз болушу мүмкүн. Түзмөктү толугу менен кубаттаңыз.
- Эки капталдагы өчүргүчтү бир убакта басып, жарыктын Жогорку режимге коюлганын текшериңиз.
- Рельстеги жарык бошоп сезилет:
- Ишенимдүү бекитилишин камсыз кылуу үчүн, рельсти жөндөөчү болтту бурагыч менен кайра бекемдеңиз.
- Жарыктын шайкеш келген Picatinny же Glock рельс системасына орнотулганын ырастаңыз.
- Батареянын иштөө мөөнөтү күтүлгөндөн кыска көрүнөт:
- Колдонуудан мурун жарыктын толук заряддалганын текшериңиз.
- Жогорку режимде үзгүлтүксүз иштөө батареянын кубатын төмөнкү режимге караганда тезирээк түгөтөт. Жогорку режим болжол менен 1 саат 15 мүнөт, ал эми төмөнкү режим 2 саат 30 мүнөт иштөө убактысын камсыз кылат.
Эгерде көйгөйлөр чечилбесе, жардам алуу үчүн NEXTORCH кардарларды колдоо кызматына кайрылыңыз.
7. Техникалык шарттар
| Өзгөчөлүк | Жогорку режим | Төмөн режим |
|---|---|---|
| Light Output | 500 лм | 52 лм |
| Run Time | 1 ч 15 мүн | 2 ч 30 мүн |
| Beam Distance | 115 м | 35 м |
| Beam Intensity | 3306 CD | 306 CD |
| Таасирге каршылык | 1 м | |
| Суу өткөрбөйт | IPX7, 1 м | |
| Күч | 5 Вт | |
| Салмагы | 48 г (1.69 унция) | |
| Өлчөмдөр | 62 мм (узундугу) × 30 мм (туурасы) × 36 мм (бийиктиги) | |
| Жарык булагы | LED | |
| Материал | PA + GF (нейлон, айнек буласы) | |
| Батарея | Орнотулган 250 мАч литий-иондук батарея | |
Эскертүү: Жогорудагы сыналган мүнөздөмөлөр ANSI / PLATO-FL1 стандартына гана негизделген. Башка батареяны колдонгондо же башка чөйрөдө сыноодон өткөргөндө мүнөздөмөлөр ар кандай болушу мүмкүн.
7-сүрөт: ANSI / PLATO-FL1 стандарттарына негизделген деталдуу мүнөздөмөлөр.
8. Кепилдик жана колдоо
NEXTORCH бардык фонарларга беш жылдык кепилдик берет. Эгерде сизде WL14 тапанча жарыгы боюнча кандайдыр бир суроолоруңуз болсо же техникалык жардамга муктаж болсоңуз, биздин кесипкөй колдоо тобубузга кайрылуудан тартынбаңыз.
Көбүрөөк маалымат алуу үчүн, сиз расмий колдонуучунун PDF колдонмосун карасаңыз болот: NEXTORCH WL14 колдонуучусунун колдонмосу (PDF)
