TEAC TN-180-BT-A3 Bluetooth зымсыз айланма платформасынын колдонуучу колдонмосу

1. Киришүү

This manual provides detailed instructions for the setup, operation, and maintenance of your TEAC TN-180-BT-A3 Bluetooth Wireless Turntable. Please read this manual thoroughly before using the product to ensure proper and safe operation.

The TEAC TN-180-BT-A3 is designed to deliver high-quality vinyl playback with the added convenience of Bluetooth connectivity, allowing wireless audio streaming to compatible devices.

2. Маанилүү коопсуздук нускамалары

Өрт, электр шок жана адамдардын жаракат алуу коркунучун азайтуу үчүн бул продуктуну колдонууда ар дайым негизги коопсуздук чараларын сактаңыз.

• Бул шайманды жамгырга же нымга тийгизбеңиз.
• Эч кандай желдетүүчү тешиктерди жаап албаңыз.
• Өндүрүүчү тарабынан көрсөтүлгөн тиркемелерди/аксессуарларды гана колдонуңуз.
• Бардык тейлөөлөрдү квалификациялуу тейлөө кызматкерлерине тапшырыңыз.

3. Кутуда эмне бар

Орнотууну улантуудан мурун бардык компоненттер бар экенин текшериңиз:

• TEAC TN-180-BT-A3 Turntable Unit
• Чаң капкагы
• Платтер
• Drive Belt
• Slip Mat
• AC адаптер
• RCA аудио кабели
• 45 RPM адаптери
• Колдонуучунун Колдонмосу (бул документ)

Image: The TEAC TN-180-BT-A3 turntable unit, showing the platter, tonearm, and controls. This is the main unit you will find in the box.

4. Орнотуу колдонмосу

4.1 Пакеттен чыгаруу жана жайгаштыруу

1. Бардык компоненттерди таңгактан кылдаттык менен алып салыңыз.
2. Айланма табакчаны туруктуу, тегиз жерге, күндүн түз нурунан, жылуулук булактарынан жана ашыкча титирөөдөн алыс коюңуз.
3. Агрегаттын айланасында жетиштүү желдетүүнү камсыз кылыңыз.

4.2 Assembling the Turntable

1. Пластинаны орнотуу: Gently place the platter onto the center spindle.
2. Install the Drive Belt: Carefully loop the drive belt around the motor pulley and the inner rim of the platter. Use the included ribbon or your fingers to guide the belt.
3. Place the Slip Mat: Lay the felt slip mat on top of the platter.
4. Attach the Dust Cover: Insert the hinges of the dust cover into the receptacles at the rear of the turntable.

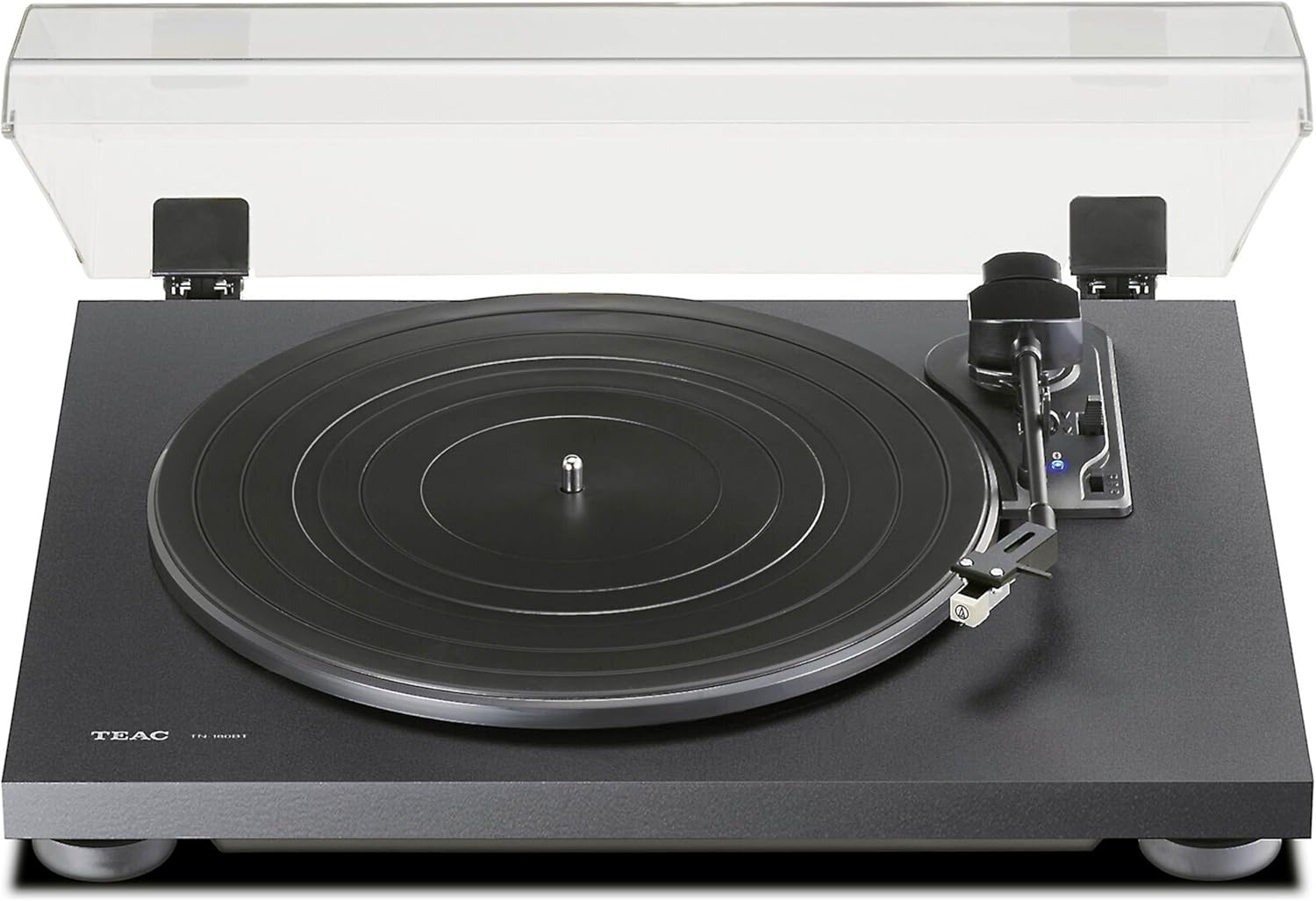

Image: The TEAC TN-180-BT-A3 turntable with its clear dust cover in the open position, showing the platter and tonearm ready for use.

4.3 Connecting to Power and Audio System

1. Кубат туташуу: Connect the supplied AC adapter to the DC IN 12V port on the rear of the turntable, then plug it into a wall outlet.
2. Аудио чыгаруу (RCA):
   • Connect the RCA audio cables (red for right, white for left) from the turntable's RCA output jacks to your ampкөтөргүч же кабыл алгыч.
   • PHONO EQ Switch: Locate the "PHONO EQ THRU ON" switch on the rear panel.
     • Төмөнкүгө коюу ON а туташуу болсо amplifier without a built-in phono equalizer (LINE input).
     • Төмөнкүгө коюу АРКЫЛУУ а туташуу болсо amplifier with a built-in phono equalizer (PHONO input).

Image: The rear panel of the TEAC TN-180-BT-A3, highlighting the RCA output jacks, the DC IN 12V power input, and the PHONO EQ THRU/ON switch.

Сүрөт: деталдуу view of the PHONO EQ THRU/ON switch and the RCA audio output ports (red for right, white for left) on the back of the turntable.

5. Иштөө нускамалары

5.1 Негизги ойнотуу

1. Күйгүзүү: Turn the power switch on the rear panel to the "ON" position.
2. Ылдамдыкты тандоо: Set the speed selector switch (33/45/78 RPM) on the turntable to match the record you are playing.
3. Рекорд: Place your vinyl record on the slip mat. For 45 RPM singles, use the included adapter.
4. Лифт Тонеарм: Колду көтөрүү үчүн колду көтөрүү рычагын колдонуңуз.
5. Position Stylus: Gently move the tonearm over the desired starting groove of the record.
6. Төмөнкү Тонеарм: Slowly lower the tonearm using the lift lever. The stylus will make contact with the record and playback will begin.
7. Автоматтык түрдө кайтаруу: When the record finishes playing, the tonearm will automatically return to its rest position.

Сүрөт: жакын план view of the turntable's control area, showing the tonearm, the Bluetooth pairing button with its blue indicator light, and the 33/45/78 RPM speed selector switch.

5.2 Bluetooth жупташтыруу

The TN-180-BT-A3 can transmit audio wirelessly to Bluetooth-enabled speakers or headphones.

1. Ensure your Bluetooth receiving device (speaker, headphones) is in pairing mode. Refer to your device's manual for instructions.
2. On the turntable, press and hold the Bluetooth жупташтыруу баскычы located near the tonearm base. The blue indicator light will flash rapidly, indicating pairing mode.
3. Once connected, the blue indicator light will remain steadily lit.
4. If pairing fails, turn off both devices and try again.

Image: A close-up of the Bluetooth pairing button on the turntable, showing the blue LED indicator light which signifies pairing status.

6. Техникалык тейлөө

6.1 Айланма табакчаны тазалоо

• Тазалоодон мурун айланма табактын үстүнкү бөлүгүн ар дайым электр розеткасынан сууруп алыңыз.
• Use a soft, dry cloth to wipe the surface of the turntable. Do not use abrasive cleaners, waxes, or solvents.
• The dust cover can be cleaned with a soft cloth and mild, non-abrasive cleaner.

6.2 Стилуска кам көрүү

• Regularly clean the stylus using a soft brush designed for stylus cleaning, brushing gently from back to front.
• A dirty or worn stylus can damage your records and degrade sound quality. Replace the stylus when necessary (typically after 300-500 hours of playback). The pre-installed cartridge is an Audio-Technica AT3600L.

Image: The TEAC TN-180-BT-A3 turntable, showing the tonearm and the stylus cartridge at its end, which requires regular cleaning and eventual replacement.

7. Кыйынчылыктарды

8. Техникалык шарттар

9. Кепилдик жана колдоо

For warranty information and technical support, please refer to the official TEAC webсайтка же түздөн-түз кардарларды тейлөөгө кайрылыңыз. Сатып алуу квитанциясын кепилдик дооматтары үчүн сатып алуунун далили катары сактаңыз.

TEAC расмий өкүлү Webсайт: https://teac.jp/int/product/tn-180bt-a3/top (Чыгampшилтеме, чыныгы шилтеме ар кандай болушу мүмкүн)

Көбүрөөк жардам алуу үчүн, сиз продуктуну сатып алган сатуучуга да кайрылсаңыз болот.
