1. Киришүү
The JOYO DC-15S is a versatile 15-watt portable digital guitar amplifier designed for both electric and acoustic guitars. It features 9 preamp models, a looper, a drum machine with 36 patterns, and built-in modulation, delay, and reverb effects. With its rechargeable battery, the DC-15S offers portability for practice, solo performances, and small gigs. This manual provides detailed instructions for setup, operation, maintenance, and troubleshooting to ensure optimal performance of your ampөмүрлүү.

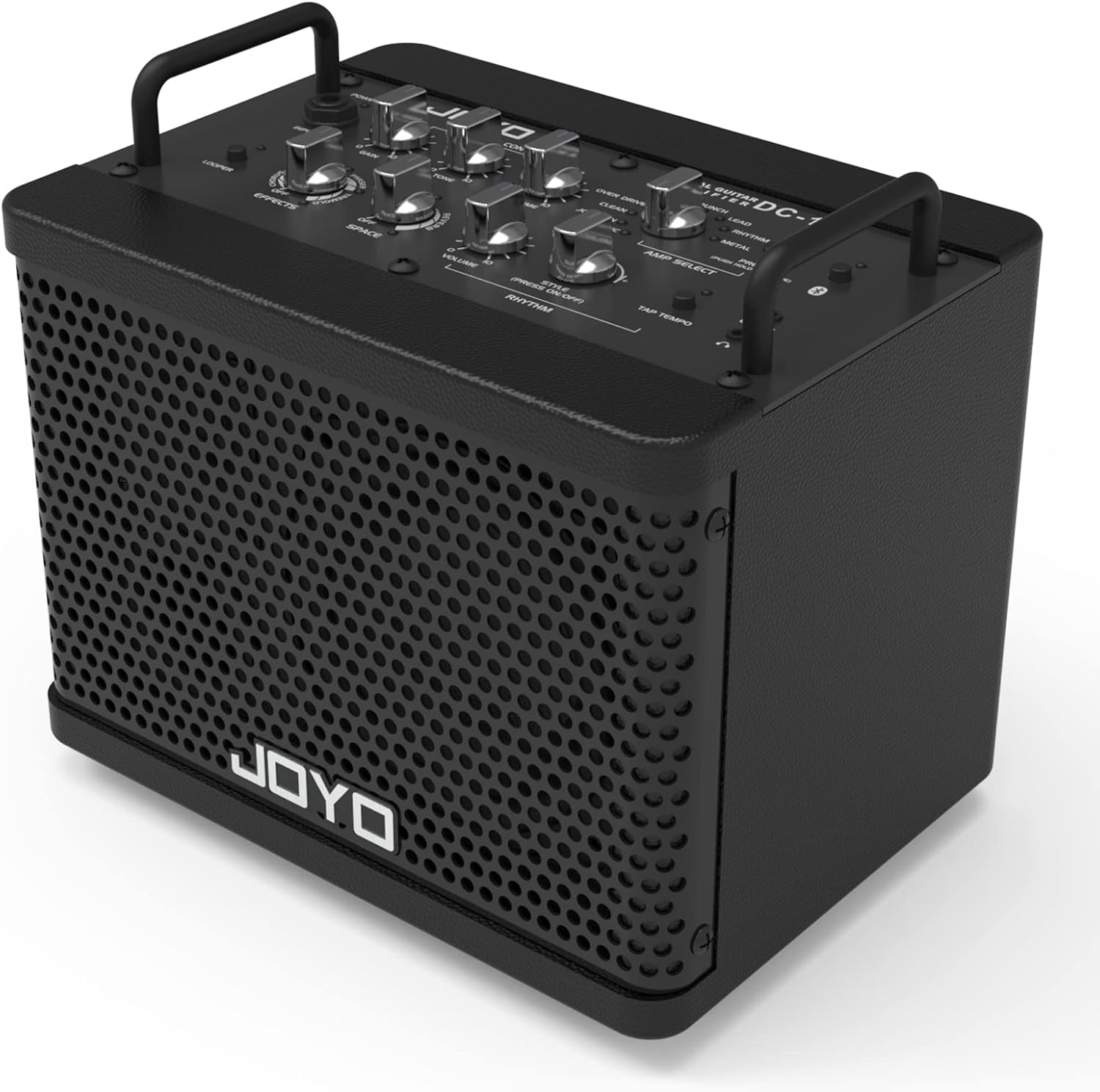

Figure 1: JOYO DC-15S Portable Digital Guitar Ampөмүрлүү
2. Кутуда эмне бар
Сураныч, бардык буюмдар бар экенине ынануу үчүн пакетиңиздин мазмунун текшериңиз:
- JOYO DC-15S Ampөмүрлүү
- Кубаттуу адаптер
- Footswitch Pedal
- Электр кабели
- 3.5mm 4-Pin Cable
- Connecting Cable (for footswitch)
3. Продукт бүтүп калдыview
The DC-15S amplifier combines multiple features into a compact and portable unit.
2-сүрөт: Ampliifier Негизги өзгөчөлүктөрү
Figure 3: Connectivity and Portability
Алдыңкы панелдин башкаруу элементтери
The top panel of the DC-15S features various controls for sound shaping and functionality:
- Киргизүү Джек: Гитараңызды туташтырыңыз.
- Кирүү баскычы: Киргизүү сезгичтигин жана бурмалоо деңгээлин тууралайт.
- Тон баскычы: Controls the overall tonal character.
- Үн баскычы: Башкы чыгаруу көлөмүн тууралайт.
- Amp Тандоо баскычы: Choose from 9 different preamp моделдер.
- Эффекттер баскычы: Selects between 4 modulation effects (Flanger, Phaser, Chorus, Tremolo).
- Space Knob: Selects between Delay and Reverb effects.
- Ритм баскычы: Controls the drum machine patterns and volume.
- Цикл баскычы: Циклдөө функциясын иштетет жана башкарат.
- Алдын ала коюлган баскыч: Saves and recalls your custom settings.
- Темп баскычын таптаңыз: Sets the tempo for delay and drum machine.
- Bluetooth баскычы: Activates Bluetooth pairing.
4-сүрөт: Amp Select Knob Detail
Figure 5: Effects and Space Knobs Detail
6-сүрөт: Amplifier Top Panel
4. Орнотуу
4.1 Батареяны заряддоо
The DC-15S features a built-in rechargeable lithium battery. Before first use, fully charge the amplifier using the provided power adapter and cable. A full charge typically provides 8-12 hours of continuous use.
- Connect the power adapter to the DC IN port on the ampөмүрлүү.
- Күч адаптерин ылайыктуу розеткага сайыңыз.
- Кубаттоо индикатору күйөт. Кубаттоо аяктаганда ал түсүн өзгөртөт же өчөт.
4.2 Аспапты туташтыруу
To connect your guitar:
- камсыз кылуу amplifier is powered off or the volume is set to minimum.
- Connect one end of a standard 1/4-inch instrument cable to your guitar.
- Connect the other end of the cable to the INPUT jack on the ampөмүрлүү.
4.3 Bluetoothду жупташтыруу
To play audio from an external device via Bluetooth:
- Power on the DC-15S ampөмүрлүү.
- Bluetooth баскычын басыңыз amplifier. The Bluetooth indicator light will flash, indicating it is in pairing mode.
- Тышкы түзмөгүңүздө (смартфон, планшет ж.б.) Bluetooth'ду иштетип, жеткиликтүү түзмөктөрдү издеңиз.
- Select "JOYO DC-15S" from the list of devices.
- Once paired, the Bluetooth indicator light will become solid. You can now play audio through the ampөмүрлүү.
5. Иштөө нускамалары
5.1 Күйгүзүү/өчүрүү
Күйгүзүү үчүн amplifier, press and hold the power button. Repeat the action to power off the ampөмүрлүү.
5.2 Тандоо Amp Моделдер
The DC-15S offers 9 distinct preamp моделдер:
- АКУСТИКА
- JC CLEAN
- ТАЗА
- OVER DRIVE
- КӨК
- CRUNCH
- ЖЕТЕКЧИ
- РИТМ
- МЕТАЛ
айлантыңыз Amp Тандоо knob to cycle through these models. The corresponding LED will indicate the currently selected model.
5.3 Эффекттерди колдонуу
The amplifier includes modulation and space effects:
- Модуляция эффекттери: айлантыңыз Эффекттер knob to select Flanger, Phaser, Chorus, or Tremolo. Turn the knob to 'OFF' to bypass these effects.
- Space Effects: айлантыңыз Космос knob to select Delay or Reverb. Turn the knob to 'OFF' to bypass these effects.
Figure 7: Built-in Effects
5.4 Drum Machine
The DC-15S features 36 drum patterns. Use the Ритм knob to select a drum pattern and adjust its volume. The Темпти таптап коюңуз button can be used to set the tempo of the drum patterns.
Figure 8: Rhythm and Looper Controls
5.5 Циклдик функция
The built-in looper allows you to record and playback short phrases. Press the Looper button to activate and control recording, playback, and overdubbing. Refer to the footswitch section for easier control during performance.
5.6 Using the Footswitch
The included footswitch provides convenient hands-free control over certain ampкөтөргүч функциялары:
- Алдын ала коюлган башкаруу: Use the footswitch to switch between saved presets.
- Циклди башкаруу: The footswitch can be used to control the looper's recording, playback, and overdub functions, allowing for seamless performance.
Figure 9: Footswitch in Use
6. Техникалык тейлөө
To ensure the longevity and optimal performance of your JOYO DC-15S ampөмүр берүүчү:
- Тазалоо: Сыртын тазалоо үчүн жумшак, кургак чүпүрөктү колдонуңуз ampАбразивдүү тазалоочу каражаттарды же эриткичтерди колдонуудан алыс болуңуз.
- Сактагыч: сактаңыз ampтүз күндүн нурунан, экстремалдык температурадан жана жогорку нымдуулуктан алыс салкын, кургак жерде liifier.
- Батареяга кам көрүү: For extended storage, ensure the battery is partially charged (around 50%) to maintain battery health. Avoid completely discharging the battery for long periods.
- Транспорт: Ташуу учурунда, камсыз кылыңыз ampКөтөргүч физикалык зыяндын алдын алуу үчүн бекем таңгакталган.
7. Кыйынчылыктарды
If you encounter issues with your DC-15S amplifier, төмөнкү жалпы көйгөйлөрдү жана чечимдерди карагыла:
- Үн чыгышы жок:
- экендигин текшериңиз amplifier is powered on and the volume knob is turned up.
- Ensure your instrument cable is securely connected to both the guitar and the ampкөтөргүчтүн INPUT уячасы.
- Verify that the guitar's volume is turned up.
- If using effects, ensure they are not set to 'OFF' or at minimum levels.
- Amplifier Shuts Down Automatically:
- The amplifier has a power-saving mode and will automatically shut down within 5 minutes if there is no signal input. This is normal operation.
- Ensure the battery is sufficiently charged. Connect the power adapter if the battery is low.
- Bluetooth жупташкан жок:
- Ensure the Bluetooth button on the amplifier has been pressed and the indicator light is flashing.
- Make sure Bluetooth is enabled on your external device and it is within range.
- Экөөнү тең кайра иштетип көрүңүз amplifier and your external device.
- Бурмаланган же түшүнүксүз үн:
- Adjust the Gain and Tone knobs. High gain settings can lead to distortion, especially with certain amp моделдер.
- Check your guitar's output level.
8. Техникалык шарттар
| Чыгуу Wattage | 15 Ватт |
| Элемент Салмагы | 9.77 фунт (4.43 кг) |
| Продукциянын өлчөмдөрү | 7.28 x 10.04 x 9.25 дюйм (18.5 x 25.5 x 23.5 см) |
| Батарея түрү | 1 Литий Полимердик батарейка (кошулган) |
| Батареянын иштөө мөөнөтү | 8-12 саат (болжол менен) |
| Дене материалы | Акрилонитрил бутадиен стирол (ABS), металл |
| Түс | Кара |
| Шайкеш түзмөктөр | Guitar, Double Bass, Keyboard, Speaker |
| Туташтыргыч түрү | 3.5 мм Jack, 6.35 мм Jack |
10-сүрөт: Ampкөтөргүчтүн өлчөмдөрү
9. Кепилдик жана колдоо
JOYO products are manufactured to high-quality standards. While specific warranty details may vary by region, JOYO is committed to providing excellent customer service.
If you encounter any product issues or require technical assistance, please contact the seller directly through your order details. JOYO aims to resolve any concerns within 24 hours.
For further information or to explore other JOYO products, please visit the official JOYO store online.
