PERLESMITH Full Motion TV Wall Mount Instruction Manual

1. Коопсуздук маалыматы

Please read these instructions carefully before installation. If you have any doubts about the installation process, consult a qualified professional. Improper installation may result in property damage or personal injury.

• Монтаждоо бети монтаждын жана телевизордун биргелешкен салмагын коопсуз көтөрө аларын текшериңиз.
• Always attach the wall mount to a solid wood stud, concrete, or brick wall. Do not install on drywall alone.
• Жыгач мыктардын так жайгашкан жерин аныктоо үчүн мык издегичти колдонуңуз.
• Do not exceed the maximum weight capacity specified for your model.
• Use the provided mounting hardware. If your TV requires different screws, consult your TV's manual.
• Орнотуу учурунда балдарды жана үй жаныбарларын алыс кармаңыз.

2. Пакеттин мазмуну

Verify all components are present and undamaged before proceeding with installation. Refer to the detailed parts list in your physical manual for specific quantities.

Сүрөт: бүттүview of included mounting hardware and main mount components.

3. Шайкештикти текшерүү

Before installation, confirm your TV and wall type are compatible with the mount.

Image: Visual guide for checking TV size, VESA pattern, and compatible wall types.

Model PSMFK7:

• TV өлчөмү: 26-55 дюйм
• Салмак сыйымдуулугу: 70 фунтка чейин (31.8 кг)
• VESA үлгүлөрү: 100x100ммден 400x400ммге чейин

Model PSMFK9:

• TV өлчөмү: 32-65 дюйм
• Салмак сыйымдуулугу: 99 фунтка чейин (45 кг)
• VESA үлгүлөрү: 75x75ммден 400x400ммге чейин

Compatible Wall Types (Both Models):

• Wood Studs (12" or 16" spacing)
• Катуу бетон
• Кирпич

4. Керектүү куралдар

Орнотуу үчүн, адатта, төмөнкү шаймандар талап кылынат:

• Карандаш
• Бургулоо
• Stud Finder (жыгач шпилькаларды орнотуу үчүн)
• Level (a small one is often included)
• Розетка ачкычы же жөнгө салынуучу ачкыч
• Филлипс баш бурагычы
• Балка (бетон анкерлер үчүн)

5. Орнотуу боюнча нускамалар

Бул бөлүмдө жалпы маалымат берилетview. Always refer to the detailed step-by-step instructions and diagrams in your product's printed manual for precise guidance.

1-кадам: Сыналгы кронштейндерин сыналгыга бекитиңиз

1. Телевизоруңузду жумшак, таза бетке этияттык менен ылдый каратып коюңуз.
2. Сыналгыңыздын артындагы VESA орнотуу тешиктерин аныктаңыз.
3. Select the appropriate screws, washers, and spacers from the provided hardware that fit your TV's VESA pattern.
4. Attach the two vertical TV brackets to the back of your television, ensuring they are centered and securely fastened. Do not overtighten.

Step 2: Install Wall Plate to Wall

1. Determine the desired height and location for your TV.
2. Жыгач шпилькалар үчүн: Use a stud finder to locate the center of one or two adjacent wood studs. Mark the drill holes for the wall plate. Drill pilot holes and securely fasten the wall plate using lag bolts.
3. For Solid Concrete/Brick: Mark the drill holes. Drill pilot holes using a masonry drill bit. Insert concrete anchors into the holes, then securely fasten the wall plate using lag bolts.
4. Use a level to ensure the wall plate is perfectly horizontal before tightening all fasteners.

Image: The PSMFK9 mount features pre-assembled arms for simplified installation.

3-кадам: Телевизорду дубалга орнотуңуз

1. Жардам менен, телевизорду бекитилген кронштейндери менен этияттык менен көтөрүңүз.
2. Hook the TV brackets onto the wall plate. Ensure the brackets are properly seated and engaged with the wall plate's hooks.
3. Secure the TV to the wall plate using the safety screws or locking mechanisms provided. This prevents accidental dislodgement.

6. Иштөө нускамалары

Your PERLESMITH full motion TV wall mount offers various adjustments for optimal viewing.

Adjusting Tilt, Swivel, and Extension (Model PSMFK7):

• Россия: The mount allows for a +5°/-15° tilt to reduce glare and achieve the best viewing angle. Loosen the tilt knobs on the TV brackets, adjust the TV to the desired angle, and then tighten the knobs securely.
• Айлануучу: The articulating arm allows for a +/-90° swivel, enabling you to redirect the screen angle to different parts of the room. Gently push or pull the TV to the desired swivel position.
• Кеңейтүү/чектөө: Extend the TV up to 19.17 inches (48.7 cm) from the wall for viewing or retract it back to 3.2 inches (8.1 cm) for a clean, streamlined look.
• Орнотуудан кийинки тегиздөө: A +/-3° leveling adjustment is available after installation to ensure your TV is perfectly horizontal. Refer to your manual for specific instructions on how to use the leveling bolts.

Image: Demonstrates the full motion capabilities of the PSMFK7 mount, including tilt, swivel, extension, and post-installation leveling.

Сүрөт: Мисample of a TV mounted with the PSMFK7, demonstrating the ability to perfectly center the display.

Image: The articulating design of the PSMFK7 mount allows for flexible corner mounting.

7. Техникалык тейлөө

Үзгүлтүксүз техникалык тейлөө телевизоруңуздун дубалга орнотулган жабдыгынын узак мөөнөттүү жана коопсуз иштешин камсыздайт.

• Мезгилдүү текшерүүлөр: Every few months, check all screws and connections to ensure they remain tight. Retighten if necessary.
• Тазалоо: Чаңды кетирүү үчүн орноткучту жумшак, кургак чүпүрөк менен сүртүңүз. Абразивдүү тазалоочу каражаттарды же эриткичтерди колдонбоңуз.
• Майлоо: The articulating joints are designed for smooth movement. If movement becomes stiff, a small amount of silicone-based lubricant can be applied to the pivot points.

8. Кыйынчылыктарды

If you encounter issues, refer to these common solutions:

• ТВ деңгээл эмес: Use the post-installation leveling feature (refer to your manual for specific adjustment points) or re-check the wall plate's level during installation.
• Тоо бошоп калгандай сезилет: Immediately remove the TV and re-check all wall plate and TV bracket fasteners. Ensure the mount is secured to a solid stud or appropriate concrete/brick anchors.
• Difficulty adjusting TV: Check if any adjustment knobs or bolts are overtightened. Loosen slightly to allow movement, then retighten to hold the position.
• Жетишпеген бөлүктөр: Contact PERLESMITH customer support for assistance.

9. Техникалык шарттар

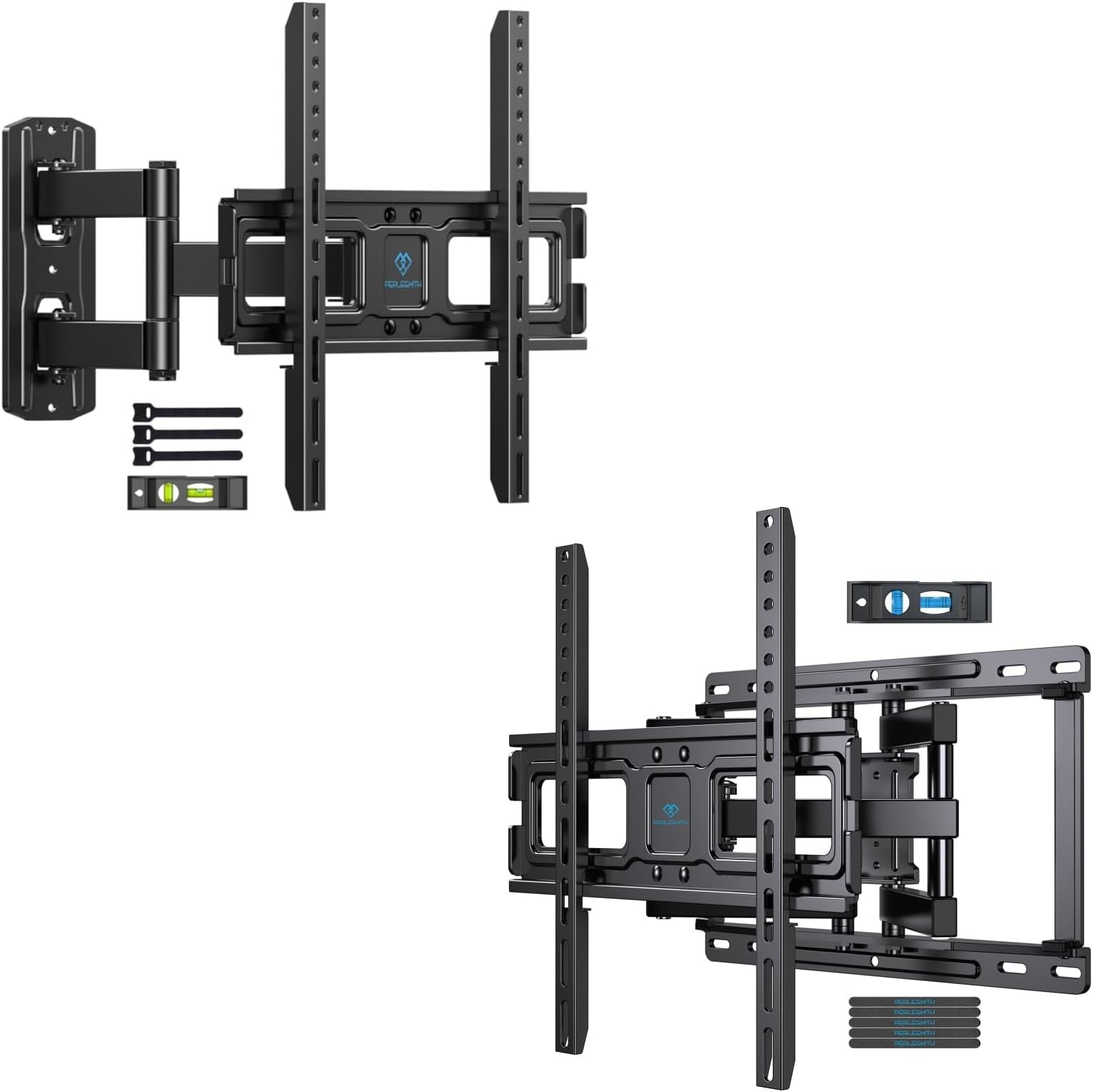

Image: The PERLESMITH Full Motion TV Wall Mounts, models PSMFK7 and PSMFK9.

Model PSMFK7:

Model PSMFK9:

10. Кепилдик жана колдоо

For warranty information, product registration, or technical support, please refer to the contact details provided in your product packaging or visit the official PERLESMITH webсайт. Кепилдик дооматтары үчүн сатып алуу дүмүрчөгүңүздү сактаңыз.
