WORKPRO 12V зымсыз айлануучу курал топтому Колдонуучунун колдонмосу

1. Киришүү

This manual provides essential instructions for the safe operation, maintenance, and troubleshooting of your WORKPRO 12V Cordless Rotary Tool Kit. Please read this manual thoroughly before using the tool to ensure proper function and to prevent injury.

2. Коопсуздук боюнча маанилүү маалымат

Өрт, электр шок жана жеке жаракат алуу коркунучун азайтуу үчүн ар дайым негизги коопсуздук чараларын аткарыңыз.

• Коргоочу көз айнек, колкап жана чаң маскасы сыяктуу тиешелүү жеке коргонуу шаймандарын (ЖКК) кийиңиз.
• Даярдоочу бөлүктүн бекем clampоперацияга чейин.
• Жумушчу жерди таза жана жакшы жарыктандырыңыз.
• Жарылуучу чөйрөдө, мисалы, күйүүчү суюктуктар, газдар же чаң бар жерде электр шаймандарын иштетпеңиз.
• Электр шайманын иштетип жатканда балдарды жана жанында тургандарды алыс кармаңыз.
• Кокусунан баштоодон алыс болуңуз. Батарея пакетине туташтыруудан, аспапты көтөрүүдөн же алып жүрүүдөн мурун өчүргүч өчүк абалда экенин текшериңиз.
• Куралды мажбурлабаңыз. Колдонмоңуз үчүн туура куралды колдонуңуз.
• Кандайдыр бир тууралоолорду жасоодон, аксессуарларды алмаштыруудан же электр шаймандарын сактоодон мурда батареянын топтомун шаймандан ажыратыңыз.
• Бош турган шаймандарды балдар жетпеген жерде сактаңыз жана электр шайманын же бул нускаманы билбеген адамдарга электр шайманын иштетүүгө жол бербеңиз.

3. Пакеттин мазмуну

Төмөндө тизмеленген нерселердин баары пакетиңизде бар экенин текшериңиз:

• WORKPRO 12V Cordless Rotary Tool
• 2 x 12V литий-иондук батарейкалар
• Батарея заряддагыч
• Accessory Kit (114 pieces including grinding stones, sanding pads, felt wheels, mandrels, drill bits, engraving cutters, HSS cutters, cut-off wheels, collets, wrench, whet stone)
• Сактоочу баштык

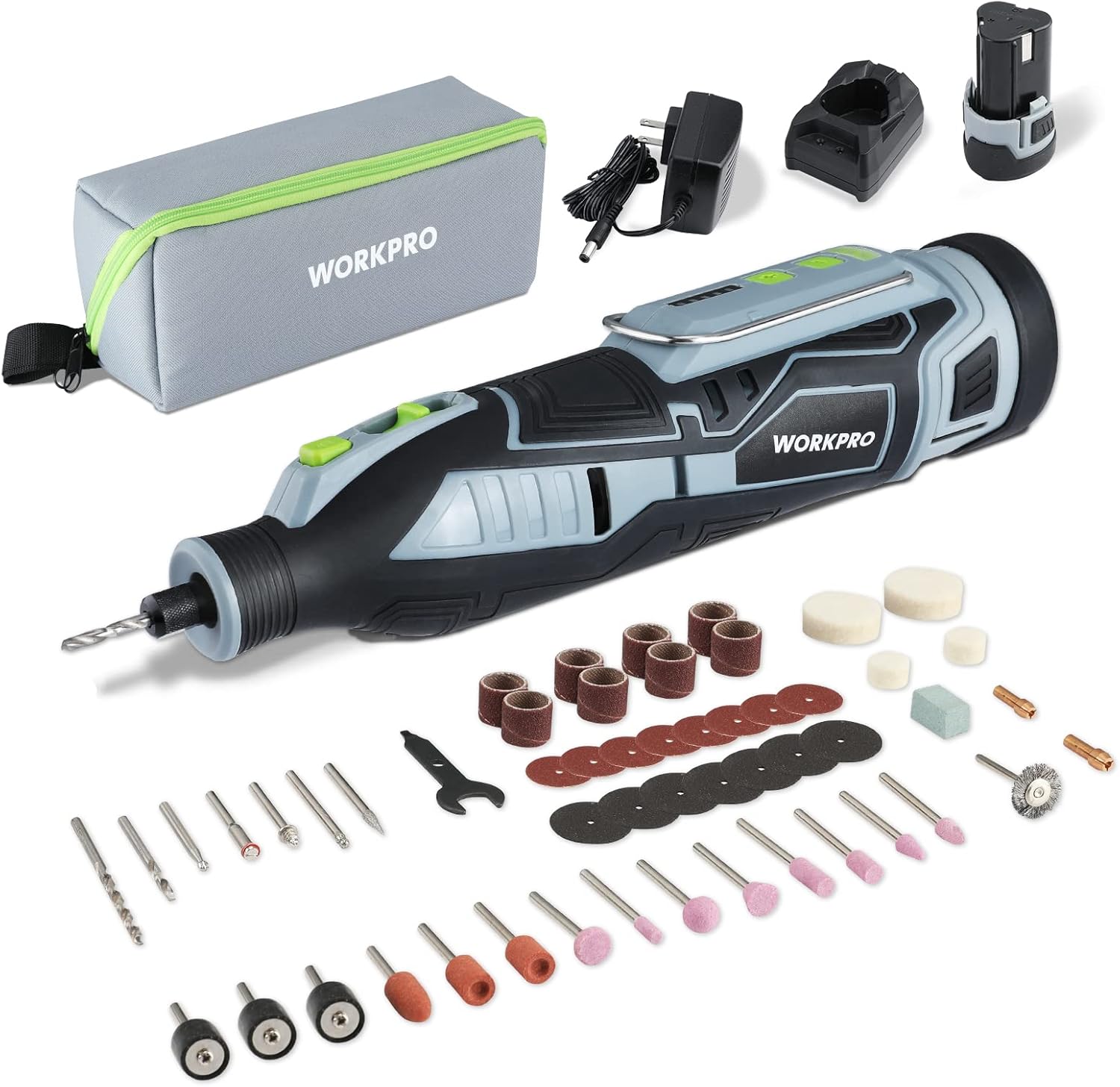

Figure 3.1: Complete WORKPRO 12V Cordless Rotary Tool Kit contents.

Figure 3.2: Assortment of 114 accessories for various applications.

4. Продукт бүтүп калдыview

Familiarize yourself with the components of your rotary tool.

Figure 4.1: Labeled components of the rotary tool. Key parts include the Chuck, Spindle Locking Button, Recessed Power/Speed Button, Speed Indicator, Battery Indicator, Hanging Ring, Heat Dissipation Holes, and Replaceable Lithium-ion Battery.

• Chuck (Range 2.3/3.2mm): Holds various accessories securely.
• Шпинделди бекитүү баскычы: Engages to lock the spindle for accessory changes.
• Recessed Power/Speed Button: Controls power on/off and adjusts speed settings.
• Ылдамдык көрсөткүчү: Учурдагы ылдамдык жөндөөлөрүн көрсөтөт.
• Батарея көрсөткүчү: Батареянын калган заряд деңгээлин көрсөтөт.
• Асылып турган шакек: Allows for convenient storage or hanging during use.
• Жылуулук таркатуучу тешиктер: Designed to prevent overheating during operation.
• Replaceable Lithium-ion Battery: Куралга зымсыз кубат берет.

5. Орнотуу

5.1 Батареяны заряддоо

Before first use, fully charge the battery. The battery recharges in approximately 1 hour.

1. Батареяны заряддагычка салыңыз.
2. Заряддагычты стандарттуу электр розеткасына сайыңыз.
3. The indicator light on the charger will show charging status (e.g., red for charging, green for fully charged).
4. Толук заряддалгандан кийин, батареяны заряддагычтан чыгарыңыз.

Figure 5.1: The 12V Li-ion battery charger.

5.2 Кошумча жабдууларды орнотуу/алмаштыруу

Аксессуарларды коопсуз орнотуу же өзгөртүү үчүн бул кадамдарды аткарыңыз:

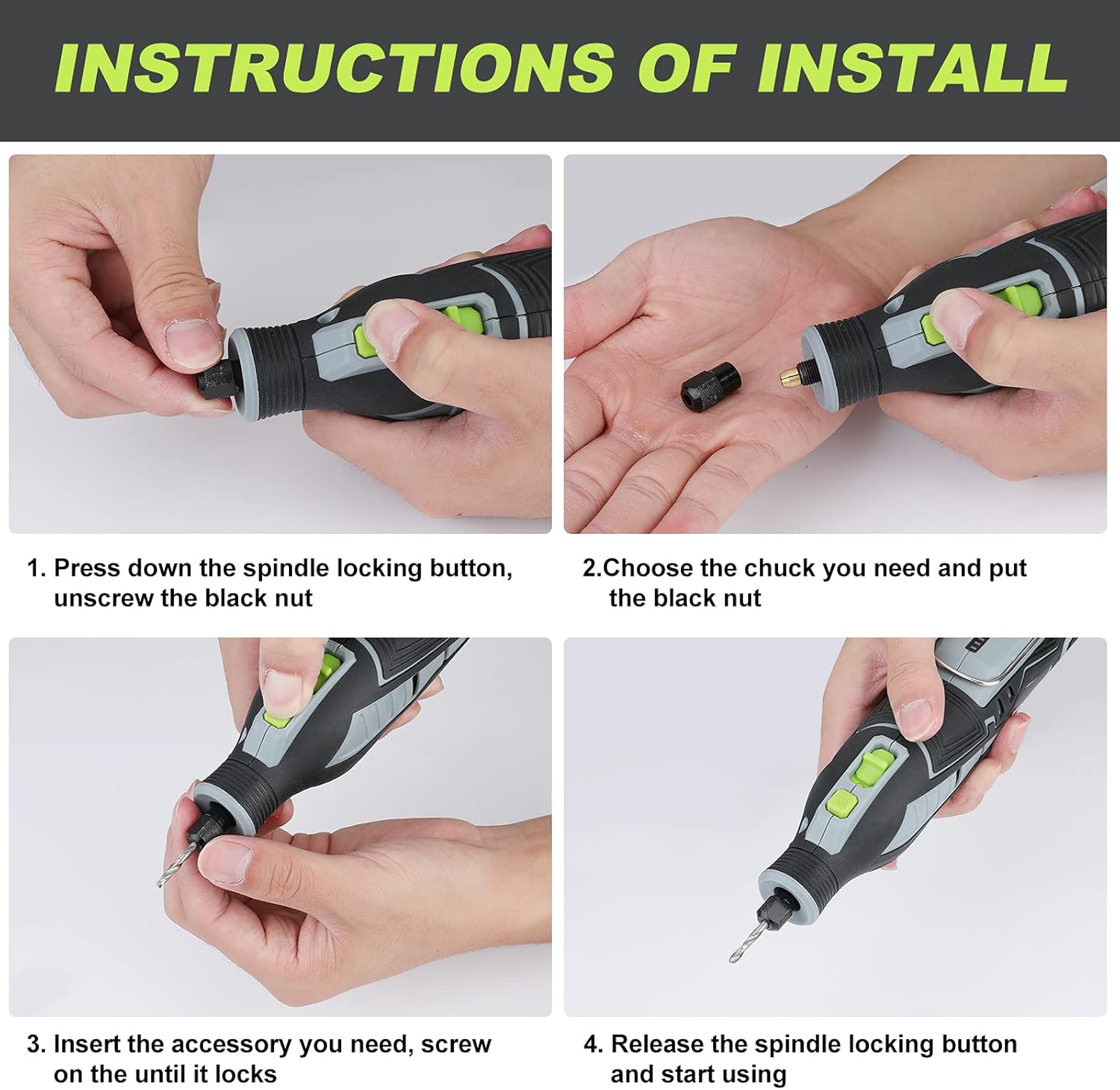

Figure 5.2.1: Press down the spindle locking button and unscrew the black nut.

Figure 5.2.2: Choose the appropriate chuck (2.3mm or 3.2mm) and place it into the nut.

Figure 5.2.3: Insert the desired accessory into the chuck and screw on the nut until it locks.

Figure 5.2.4: Release the spindle locking button. The tool is now ready for use.

6. Иштөө нускамалары

6.1 Күйгүзүү жана ылдамдыкты тууралоо

The rotary tool features 5 variable speed settings to match the application.

1. To turn on the tool, press the Recessed Power/Speed Button.
2. Press the button repeatedly to cycle through the 5 speed settings: 7500, 15000, 20000, 25000, and 32000 RPM.
3. The Speed Indicator lights will show the selected speed.
4. To turn off the tool, cycle through all speeds until the tool powers down, or press and hold the button.

Figure 6.1: Speed adjustment options for optimal performance.

6.2 Иштетүү боюнча жалпы кеңештер

• Always start with a lower speed setting and gradually increase as needed for the material and accessory.
• Apply light pressure. Let the tool and accessory do the work. Excessive pressure can cause the tool to stall, overheat, or damage the accessory/workpiece.
• Материалдын күйүп кетпеши же оюлуп кетпеши үчүн аспапты кыймылдатып туруңуз.
• For detailed work, hold the tool like a pen for better control.

6.2-сүрөт: Мисample of the rotary tool in use for crafting or DIY tasks.

7. Техникалык тейлөө

7.1 Тазалоо

• Before cleaning, ensure the tool is turned off and the battery is removed.
• жумшак колдонуу, damp куралдын сыртын сүртүү үчүн чүпүрөк. Катуу химиялык заттарды же абразивдүү тазалагычтарды колдонбоңуз.
• Periodically clear dust and debris from the heat dissipation holes using compressed air or a soft brush.

7.2 Сактоо

• Store the tool and accessories in the provided storage bag in a clean, dry place, away from direct sunlight and extreme temperatures.
• Узак мөөнөткө сактоонун алдында анын иштөө мөөнөтүн узартуу үчүн батареянын жарым-жартылай заряддалганын (болжол менен 50%) текшериңиз.

8. Кыйынчылыктарды

9. Техникалык шарттар

10. Кепилдик жана колдоо

For warranty information, technical support, or service inquiries, please refer to the warranty card included with your product or visit the official WORKPRO webсайт. Сатып алганыңыздын далили катары сатып алуу дүмүрчөгүңүздү сактаңыз.

WORKPRO Official Webсайт: www.workprotools.com
