1. Киришүү
Televes DAT сериясындагы BOSS Mix LR антеннасы төмөнкү VHF, жогорку VHF жана UHF жыштыктарында телекөрсөтүү сигналдарын оптималдуу кабыл алуу үчүн иштелип чыккан. Бул антенна интеграцияланган TForce алдын алаampАл эми күчөткүч реалдуу убакыт режиминде автоматтык түрдө сигналдын эң жакшы деңгээлин камсыз кылуу үчүн күчөтүүнү автоматтык түрдө тууралайт, ал алсыз алыскы сигналдарды да, күчтүү жергиликтүү берүүлөрдү да ашыкча жүктөлбөстөн кабыл алат. Алюминий, дат баспас болот жана ABS пластик сыяктуу бышык материалдардан жасалган, ал ар кандай экологиялык шарттарда ишенимдүү иштөө үчүн жасалган.
Сүрөт 1: Алдыңкы view Televes DAT сериясындагы BOSS Mix LR антеннасынын.
2. Өзгөчөлүктөрү
- Кеңейтилген диапазон: 100 мильге чейинки аралыкка сигналдарды кабыл ала алат.
- Оптималдаштырылган кабыл алуу: 7-36 радио жыштык каналдарындагы телекөрсөтүү сигналдарын жогорку деңгээлде кабыл алуу үчүн иштелип чыккан.
- Интеграцияланган TForce Preampөмүр берүүчү: Сигналдын күчөтүлүшүн автоматтык түрдө тууралоо менен телевизордун кристаллдай тунук кабыл алуусун камсыз кылат.
- Өркүндөтүлгөн чыпкалоо: Радио жана уюлдук сигналдардын тоскоолдуктарын азайтуу үчүн FM жана LTE/5G чыпкалоосун камтыйт.
- DAT дизайны: Асимметриялык режиссёрлору бар үч яги антеннасына негизделген дизайнды колдонот, бул эң сонун багыттоону жана жаңырыкка каршы оптималдуу нурлануу схемасын камсыз кылат.
3. Коопсуздук боюнча көрсөтмөлөр
Антеннаны орнотуудан же иштетүүдөн мурун бардык коопсуздук көрсөтмөлөрүн окуп чыгып, түшүнүп алыңыз. Муну аткарбоо жаракат алууга же бузулууга алып келиши мүмкүн.
- Бийиктикте иштөө: Орнотуу көп учурда бийик жерлерде иштөөнү талап кылат. Тепкичтер, курлар жана кулап түшүүдөн коргоочу каражаттар сыяктуу тиешелүү коопсуздук жабдууларын колдонуңуз. Тепкичтердин туруктуу жана туура бекитилгенин текшериңиз.
- Электр линиялары: Бардык электр зымдарынан коопсуз аралыкты сактаңыз. Электр зымдарына тийүү оор жаракат алууга же өлүмгө алып келиши мүмкүн. Эгерде антенна же мачта кулап түшсө, анын электр зымдарына тийбешин текшериңиз.
- Негиздөө: Чагылгандын жана статикалык электрдин топтолушунан коргоо үчүн антенна мачтасын жана коаксиалдык кабелди жергиликтүү электр эрежелерине ылайык туура жерге туташтырыңыз.
- Аба ырайы шарттары: Катуу шамал, жамгыр же чагылган сыяктуу жагымсыз аба ырайынын шарттарында орнотуудан алыс болуңуз.
- Ассамблея: Антенна чогултулгандан кийин чоң болот. Коопсуз чогултуу жана орнотуу үчүн жетиштүү орун жана жардам бар экенине ынаныңыз.
4. Пакеттин мазмуну
Монтаждоону баштоодон мурун бардык компоненттердин бар экендигин текшериңиз:
- Televes DAT сериясы BOSS Mix LR антеннасы (негизги блок, ажыратылган)
- Монтаждоочу жабдыктар (U-формасындагы болттор, clampс, гайкалар, шайбалар)
- TForce Pre үчүн кубат киргизгич / кубат булагыampөмүрлүү
- Көрсөтмө (бул документ)
5. Ассамблея
Televes DAT сериясындагы BOSS Mix LR антеннасын чогултуу керек. Көлөмү жана татаал дизайнынан улам, аны кенен жерде, жакшысы сыртта чогултуу сунушталат. Антеннанын таңгагында берилген чогултуу боюнча деталдуу көрсөтмөлөрдү караңыз. Визуалдык көрсөтмөлөр үчүн өндүрүүчү тарабынан берилген видео сабактарды онлайн режиминде да тапса болот.
2-сүрөт: жогорудан ылдыйга view Televes DAT сериясындагы BOSS Mix LR антеннасынын жалпы түзүлүшүн көрсөтүп турат.
6. Орнотуу
6.1 Сайтты тандоо
Телекөрсөтүү мунараларына так көрүнгөн орнотуучу жерди тандаңыз. Имараттар, бак-дарактар же дөңсөөлөр сыяктуу тоскоолдуктар сигналдын сапатын бир топ начарлатышы мүмкүн. Бийик бийиктиктер, адатта, жакшыраак кабыл алууну камсыз кылат.
6.2 Монтаждоо
Чогултулган антеннаны берилген орнотуучу жабдыкты колдонуп, мачтага, чатырга же башка туруктуу конструкцияга бекем орнотуңуз. Орнотуу чекити антеннанын салмагын көтөрө тургандай жана шамал жүктөмүнө туруштук бере тургандай бекем экенин текшериңиз. Чатырга орнотуу мүмкүн болушу мүмкүн, бирок сигналдын күчүн төмөндөтүшү мүмкүн.
6.3 Антеннанын багыты
DAT сериясындагы BOSS Mix LR багыттоочу антенна болуп саналат. Оптималдуу кабыл алуу үчүн ал берүү мунараларына багытталышы керек. Жергиликтүү берүү мунараларынын так багытын аныктоо үчүн онлайн куралдарды, компас колдонмосун же сыналгы сигнал өлчөгүчтү колдонуңуз. Эң жакшы сигнал күчү үчүн каналды сканерлөө процессинде антеннанын багытын так жөндөңүз.
3-сүрөт: TForce алдын ала даярдалган бөлүгү жайгашкан борбордук BOSS блогунун жакындан тартылган сүрөтү.ampөмүрлүү.
7. Байланыш
- Антеннанын чыгышынан берилген кубат киргизгичтеги "Antenna In" портуна жогорку сапаттагы коаксиалдык кабелди (RG-6 сунушталат) туташтырыңыз.
- Кубат сайгычтагы "TV Out" портунан телевизоруңуздун же санарип тюнериңиздин "Antenna In" же "RF In" портуна башка коаксиалдык кабелди туташтырыңыз.
- Кубат киргизгичтин кубат булагын стандарттуу электр розеткасына сайыңыз. Кубат киргизгич TForce алдын ала иштетүүчү түзүлүштү иштетет.ampөмүрлүү.
8. Операция
Антенна орнотулуп, туташтырылгандан кийин, телевизоруңузда же санариптик тюнериңизде каналдарды сканерлеңиз. Каналдарды сканерлөөнү кантип баштоо боюнча конкреттүү кадамдар үчүн телевизоруңуздун колдонмосун караңыз. TForce алдын алаampкөтөргүч жеткиликтүү каналдар үчүн кабыл алууну оптималдаштыруу үчүн сигналдын күчөтүлүшүн автоматтык түрдө тууралайт.
9. Техникалык тейлөө
Televes DAT сериясындагы BOSS Mix LR антеннасы минималдуу тейлөө үчүн иштелип чыккан. Антеннаны жана орнотуучу жабдыктарды мезгил-мезгили менен, айрыкча катуу аба ырайынан кийин эскирүүнүн, дат басуунун же бузулуунун белгилерин текшерип туруңуз. Бардык туташуулардын бекем экенине ынаныңыз. Эгерде кир же таштандылар топтолуп калса, антеннанын элементтерин жумшак чүпүрөк менен акырын тазалап, катуу химиялык заттардан алыс болуңуз.
10. Кыйынчылыктарды
- Каналдар жок же начар кабыл алуу:
- Бардык коаксиалдык кабелдердин туташуулары бекем жана туура орнотулганын текшериңиз.
- Кубат киргизгичтин сайылып турганын жана кубат алып турганын текшериңиз.
- Антеннанын берүү мунараларына багытталганын кайра текшериңиз. Кичинекей тууралоолорду киргизип, каналдарды кайра сканерлеңиз.
- Көрүү сызыгын тосуп турган жаңы тоскоолдуктар (мисалы, бак-дарактардын өсүшү) жок экенин текшериңиз.
- Сыналгыңызда жаңы каналды сканерлеңиз.
- Тоскоолдуктар (Пикселдөө, Сигналдын үзүлүшү):
- Антеннада орнотулган чыпкалоо болгону менен, күчтүү жергиликтүү тоскоолдук булактары (мисалы, айрым LED чырактары, экрандалбаган электроника) кабыл алууга таасир этиши мүмкүн. Мындай булактарды аныктап, алардын таасирин азайтууга аракет кылыңыз.
- Бардык коаксиалдык кабелдер жогорку сапатта жана тийиштүү түрдө корголгонун текшериңиз.
11. Техникалык шарттар
| Спецификация | Нарк |
|---|---|
| Бренд | Телевизорлор |
| Модель номери | 148383 |
| Элемент Салмагы | 12.72 фунт |
| Пакеттин өлчөмдөрү | 40.5 x 16.5 x 5.5 дюйм |
| Импеданс | 75 Ом |
| Каналдардын саны | 35 |
| Максималдуу диапазон | 100 мильге чейин (120701 метр) |
| Өндүрүүчү | TELEVES USA ЖЧКсы |
| Түс | Кызгылт сары (акценттер) |

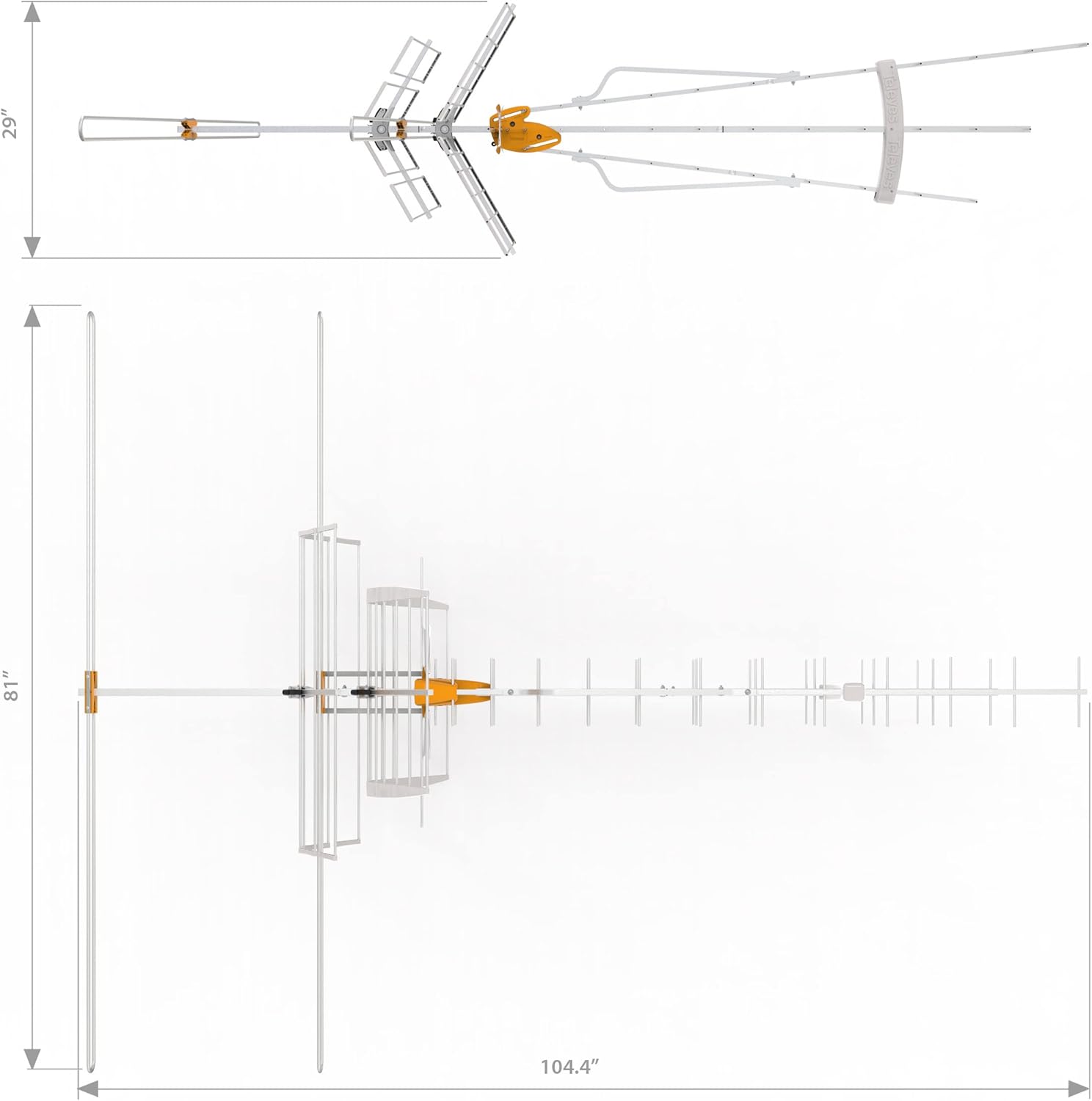

4-сүрөт: Орнотууну пландаштыруу үчүн антеннанын өлчөмдөрү.
12. Кепилдик жана колдоо
Кепилдик боюнча так маалымат алуу үчүн, сатып алууңузга тиркелген документтерди караңыз же Televes кардарларды колдоо кызматына түз кайрылыңыз. Кепилдиктин шарттары жана шарттары аймакка жана сатуучуга жараша өзгөрүшү мүмкүн. Техникалык жардам же кошумча суроолор боюнча, Televesтин расмий веб-сайтына кириңиз. webсайтына кириңиз же алардын колдоо кызматтарына кайрылыңыз.
