1. Киришүү

Бул колдонмо TEAC TN-3B-SE кол менен башкарылуучу кур менен башкарылуучу айланма таблицаңызды коопсуз жана туура колдонуу боюнча маанилүү көрсөтмөлөрдү берет. Түзмөктү иштетүүдөн мурун бул колдонмону кылдаттык менен окуп чыгып, келечекте колдонуу үчүн сактап коюңуз. TN-3B-SE винил пластинкаларынан жогорку сапаттагы аналогдук аудио ойнотууну камсыз кылуу үчүн иштелип чыккан.

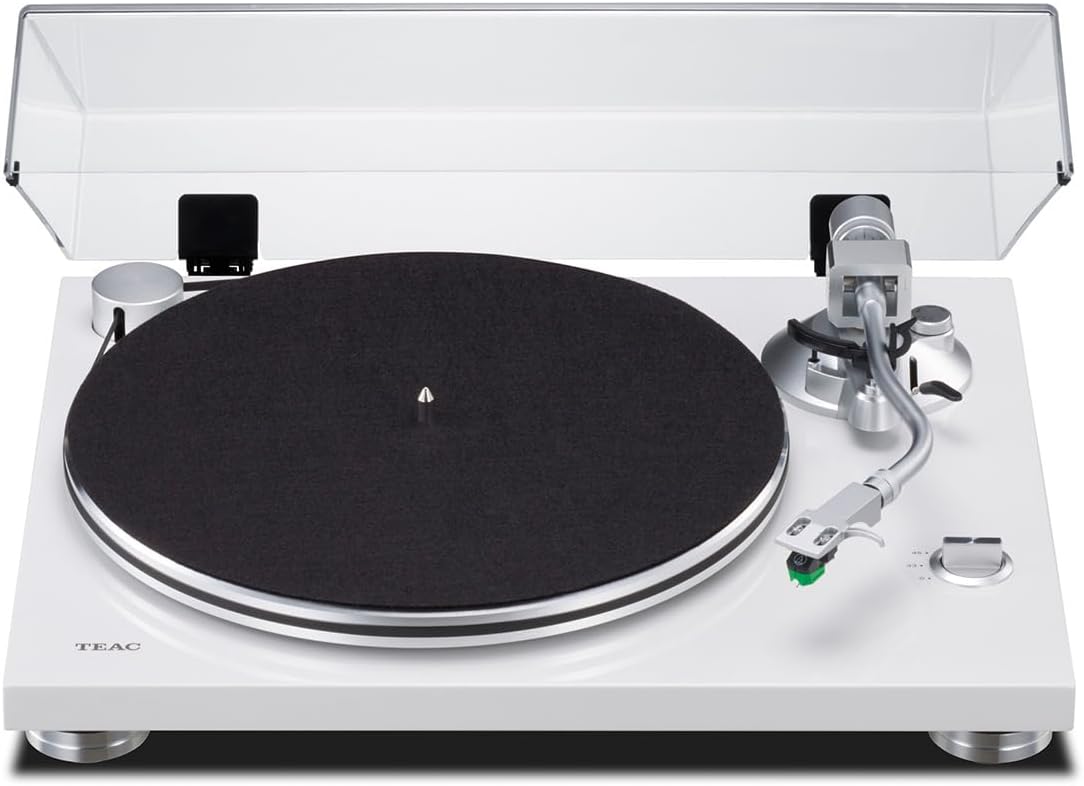

Сүрөт 1.1: Бүттүview TEAC TN-3B-SE кол менен башкарылуучу кур менен башкарылуучу айланма таблицанын ак түстө, анда тарелка, тонер рычагы жана чаң капкагы камтылган.

2. Коопсуздук нускамалары

Коопсуз иштөөнү камсыз кылуу жана зыян келтирбөө үчүн төмөнкү сактык чараларын аткарыңыз:

• Агрегатты жамгырга, нымга, тамчылатууга же чачыратууга дуушар кылбаңыз.
• Суюктуктар толтурулган нерселерди, мисалы, вазаларды аппараттын үстүнө койбоңуз.
• Туура желдетүүнү камсыз кылыңыз. Вентиляция тешиктерин жаап албаңыз.
• Түзмөктү түз күн нурунан, жылуулук булактарынан жана ашыкча титирөөдөн алыс, туруктуу, тегиз жерге коюңуз.
• Аппарат менен кошо берилген кубат адаптерин гана колдонуңуз.
• Агрегатты ажыратууга же өзгөртүүгө аракет кылбаңыз. Бардык тейлөөлөрдү квалификациялуу кызматкерлерге тапшырыңыз.
• Аппаратты таза кармаңыз, жумшак, кургак чүпүрөк менен сүртүңүз. Абразивдүү тазалоочу каражаттарды колдонбоңуз.

3. Пакеттин мазмуну

Төмөндө саналган нерселердин бардыгы пакетте камтылганын текшериңиз:

• TEAC TN-3B-SE айланма табак блогу
• Чаң капкагы
• Платтер
• Drive Belt
• Fet Mat
• Каршы салмак
• Алдын ала орнотулган AT-VM95E VM тибиндеги картриджи бар баш кабык
• Кубаттуу адаптер
• RCA аудио кабели (жер зымы менен)
• USB кабели
• Колдонуучунун Колдонмосу (бул документ)

4. Орнотуу

4.1 Пакеттен чыгаруу жана жайгаштыруу

1. Бардык компоненттерди таңгактан кылдаттык менен алып салыңыз.
2. Айланма табакчаны туруктуу, тегиз жерге коюп, желдетүү жана иштетүү үчүн түзмөктүн айланасында жетиштүү орун болушун камсыз кылыңыз.

4.2 Пластинаны жана курду орнотуу

1. Табакты борбордук шпинделге салыңыз.
2. Жетектөөчү курду пластинанын ички четине, андан кийин мотордун шкивине этияттык менен ороп коюңуз. Курдун буралып калбагандыгын текшериңиз.
3. Табактын үстүнө кийиз килемди коюңуз.

Сүрөт 4.1: Детальдуу view курдун жетектөөчү механизминин сүрөттө, анда мотордун шкивине жана пластинанын ички четине оролгон кур көрсөтүлгөн.

4.3 Чаң капкагын орнотуу

Чаң капкагынын илмектерин айланма платформанын арткы жагындагы тиешелүү уячаларга салыңыз.

4.4 Тоналдык баланс жана стилус басымын жөндөө

TN-3B-SE бычактын учтуу, айланма учтуу подшипниги бар статикалык тең салмактуу S формасындагы тонерикке ээ, бул көзөмөлдөөнү жана үн чечилишин жакшыртууга мүмкүндүк берет.

4.2-сүрөт: SAEC тарабынан иштелип чыккан, так вертикалдык кыймылды жана динамикалык үндү чыгарууга мүмкүндүк берген тонеармактын бычактын учу сыяктуу, айланма учтуу подшипнигинин жакындан тартылган сүрөтү.

1. Каршы салмакты колдун арткы жагына бекитиңиз.
2. Тонометрди кармап туруп, каршы салмакты тонометр горизонталдуу тең салмактуулукка келгенге чейин (эркин калкып) айландырыңыз.
3. Тең салмакталгандан кийин, каршы салмакты жылдырбастан, көзөмөлдөөчү күч шакекчесин '0' абалына коюңуз.
4. Каршы салмакты (жана көзөмөлдөөчү күч шакекчесин) AT-VM95E картриджи үчүн сунушталган стилус басымына чейин айландырыңыз, ал адатта 2.0 граммды түзөт. Так маанилер үчүн картридж өндүрүүчүнүн мүнөздөмөлөрүн караңыз.
5. Стилустун басымына дал келгидей кылып, муз тебүүгө каршы дөңгөлөктү тууралаңыз. Бул механизм жаздыруу боюнча так көзөмөлдөөнү камсыз кылууга жардам берет.

Сүрөт 4.3: Детальдуу view тонеармактын жыйындысынын, коньки тебүүгө каршы жөндөө дөңгөлөгүн жана так көзөмөлдөө күчү үчүн каршы салмакты баса белгилейт.

4.5 Картриджди орнотуу

TN-3B-SE аудиокамерасы Audio-Technica AT-VM95E VM тибиндеги картридж менен келет, анын баш жагына эллиптикалык стилус алдын ала орнотулган. Эгерде картриджди алмаштырып жатсаңыз, картридж өндүрүүчүнүн көрсөтмөлөрүнө ылайык туура тегиздөөнү жана зымдарды туташтырууну текшериңиз.

4.4-сүрөт: Алдын ала орнотулган Audio-Technica AT-VM95E VM тибиндеги картридждин эллиптикалык стилусу менен жакындан тартылган сүрөтү.

4.6 Аудио системага туташуу

Айланма табак интеграцияланган MM түрүндөгү фоно эквалайзерине ээ ampтүз туташууга мүмкүндүк берүүчү көтөргүч ampатайын PHONO киргизүүсү жок көтөргүч же кабыл алгыч. Арткы панелдеги которгуч PHONO EQ (ички алдын алаamp активдүү) жана THRU (ички алдын алаamp айланып өткөн).

1. Айланма табактын чыгаруу уячаларынан чыккан RCA аудио кабелдерин компьютериңиздин жеткиликтүү линия деңгээлиндеги киргизүүгө (мисалы, AUX, CD) туташтырыңыз. ampкөтөргүч/алуучу.
2. Айлануучу платформадан жерге зымды телефонуңуздагы жерге туташтырыңыз ampкөтөргүч/кабыл алгыч (эгер бар болсо).
3. Айланма табактын арткы панелиндеги PHONO EQ которгучун коюңуз:
   • ФОНО ЭКВ: Эгерде сиздин ampкөтөргүчтүн/кабылдагычтын PHONO киргизүүсү жок.
   • АРКЫЛУУ: Эгерде сиздин ampКөтөргүчтүн/кабылдагычтын өзүнчө PHONO киргизүүсү бар.

4.5-сүрөт: Айланма платформанын арткы панелинде RCA аудио чыгыштары, жерге туташтыруучу терминал, PHONO EQ которгучу, USB чыгышы жана кубат киргизүүсү көрсөтүлгөн.

4.7 Санариптик архивдөө үчүн USB туташуусу

TN-3B-SE компьютерге же Macка туташтыруу үчүн USB портун камтыйт, бул сиздин винил коллекцияңызды CD сапатында санариптик архивдөөгө мүмкүндүк берет.

1. Айланма табактын USB портунан чыккан USB кабелин компьютериңиздеги жеткиликтүү USB портуна туташтырыңыз.
2. Компьютериңизге тиешелүү аудио жаздыруу программасын орнотуңуз (кошумча эмес).
3. Айланма табакты аудио киргизүү түзмөгү катары таануу үчүн компьютериңиздин үн жөндөөлөрүн конфигурациялаңыз.

5. Иштөө нускамалары

5.1 Күйгүзүү/өчүрүү

Кубат адаптерин айланма табакка жана розеткага туташтырыңыз. Түзмөктү күйгүзүү же өчүрүү үчүн арткы панелдеги кубат которгучун колдонуңуз.

5.2 Пластинканы ойнотуу

1. Винил пластинканы тарелкадагы кийизден жасалган төшөккө коюңуз.
2. Ылдамдыкты тандоо баскычын колдонуп, тиешелүү айлануу ылдамдыгын (33 1/3 же 45 RPM) тандаңыз.
3. Tonearm cl бошотууamp.
4. Коюу рычагын колдонуп, колду акырын көтөрүңүз.
5. Тонеармды жазуунун каалаган баштапкы оюкчасынын үстүнө жайгаштырыңыз.
6. Тонометрди белги берүүчү рычагды колдонуп, акырындык менен түшүрүңүз. Стилус жаздырууга түшүп, ойнотуу башталат.
7. Ойнотууну токтотуу үчүн, сигнал берүүчү рычагды колдонуп, тонер рычагын көтөрүп, аны тонер рычагына кайтарыңыз. Тонер рычагын бекитиңизamp.

5.3 PC/Mac'ка жаздыруу

USB туташуусу аркылуу айланма табактан аудио чыгарууну жаздыруу үчүн аудио жаздыруу программаңыз менен кошо берилген көрсөтмөлөрдү аткарыңыз. Жаздыруу процессинде айланма табак күйүп турганын жана жаздыруу ойнотулуп жатканын текшериңиз.

6. Техникалык тейлөө

6.1 Агрегатты тазалоо

• Айланма табактын корпусун жана чаң капкагын жумшак, кургак, мамыксыз чүпүрөк менен сүртүңүз.
• Химиялык тазалоочу каражаттарды, момдорду же эриткичтерди колдонуудан алыс болуңуз, анткени алар бетке зыян келтириши мүмкүн.

6.2 Стилуска кам көрүү

• Стилусту тазалоо үчүн атайын иштелип чыккан жумшак щетканы колдонуп, стилусту дайыма артынан алдыга карай акырын тазалап туруңуз.
• Эскирүүнүн белгилери байкалса (мисалы, үндүн бурмаланышы, секирип чыгуу), стилусту алмаштырыңыз. AT-VM95E картриджи үчүн сунушталган алмаштыруучу стилус - Audio-Technica VMN95E.

7. Кыйынчылыктарды

Эгерде сиз айланма табагыңыз менен көйгөйлөргө туш болсоңуз, мүмкүн болгон чечимдер үчүн төмөнкү таблицаны караңыз:

Эгерде бул чечимдерди колдонуп көргөндөн кийин да көйгөй чечилбесе, TEAC кардарларды колдоо кызматына кайрылыңыз.

8. Техникалык шарттар

9. Кепилдик жана колдоо

Кепилдик жөнүндө маалымат жана кардарларды колдоо үчүн, өнүмүңүз менен кошо берилген кепилдик картасын караңыз же расмий TEAC сайтына кириңиз. webсайт. Кепилдик дооматтар үчүн сатып алганыңыздын далилин сактаңыз.
