GZBtech RGB Neon Controller Kit User Manual

Introduction

This manual provides essential instructions for the safe and effective use of your GZBtech RGB Neon Controller Kit. Please read this guide thoroughly before installation and operation. This kit is designed exclusively for GZBtech 110-120V 0.4''x0.79" VIVID RGB Neon Rope Lights.

Пакеттин мазмуну

Төмөндө тизмеленген нерселердин баары пакетиңизге камтылганын текшериңиз:

1x Controller with 5FT Power Cord
1x RF Remote Control (requires 2 AAA batteries, not included)
2x Pins
1x End Cap
1x 10'' Heat Shrink Tube
1x Колдонуучунун колдонмосу (бул документ)

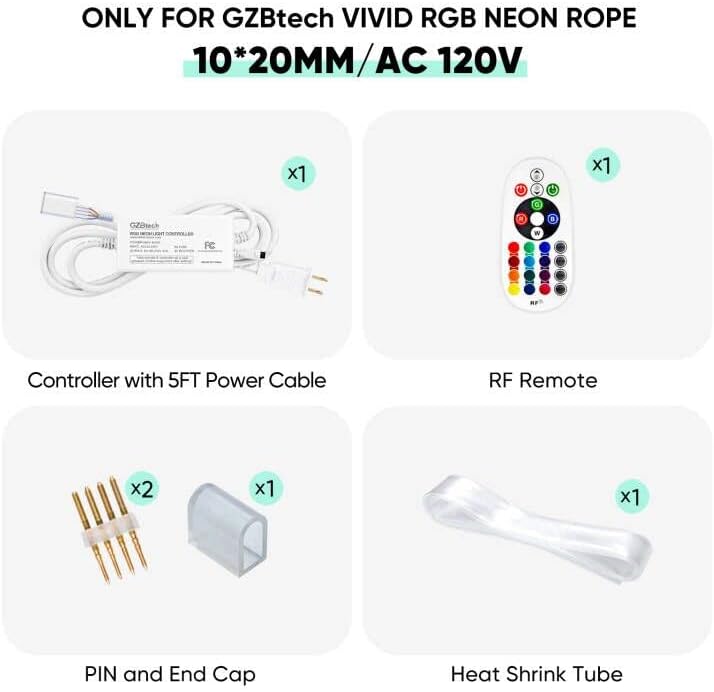

GZBtech RGB Neon Controller Kit and its components — Image: Contents of the GZBtech RGB Neon Controller Kit, including the controller, remote, pins, end cap, and heat shrink tube. This kit is specifically for GZBtech VIVID RGB Neon Rope Lights (10x20mm, AC 120V).

Орнотуу нускамалары

Follow these steps to connect your GZBtech RGB Neon Controller Kit to your neon rope light.

1. Connecting the Controller to the Neon Rope Light

Ensure the neon rope light is cut at a designated cutting mark.
Insert the two pins into the designated holes at the end of the cut neon rope light.
Align the pins with the connector on the controller and carefully push the neon rope light onto the controller's connector.
Slide the clear end cap over the connection point to secure it.
For outdoor installations, apply appropriate waterproof glue (not included) around the connector and end cap, then seal with the provided heat shrink tube for enhanced water resistance.

Diagram showing pin connection for neon rope light — Image: Diagram illustrating the pin connection process between the cut neon rope and the controller. The pins are inserted into the rope, which then connects to the controller.

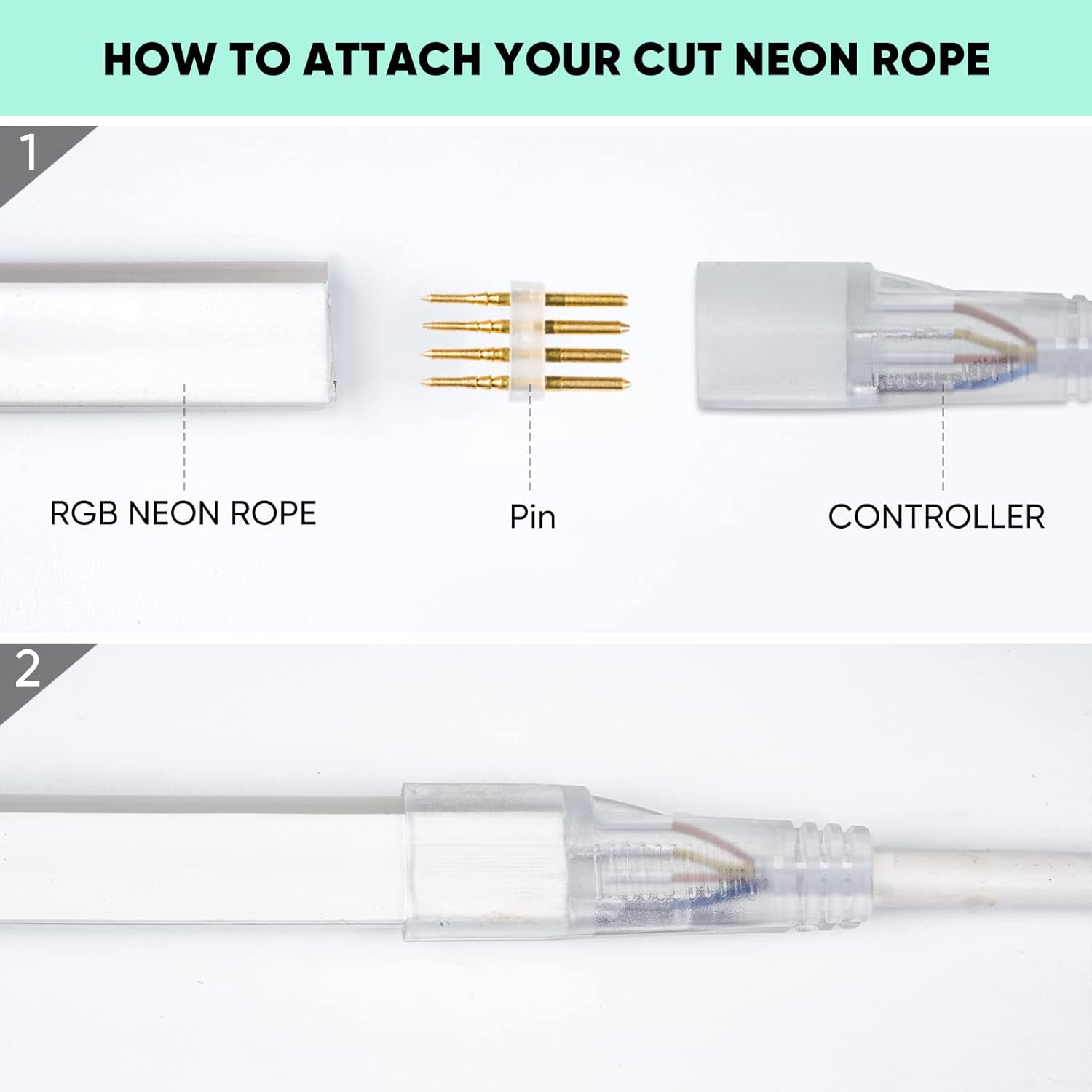

Steps to attach cut neon rope to controller — Image: Visual guide demonstrating how to attach a cut neon rope to the controller using the provided pins. Step 1 shows the components separated, and Step 2 shows them connected.

2. Power Connection

Once the neon rope light is securely connected to the controller, plug the 5-foot power cord into a standard 110-120V AC outlet. The power plug features an 8A fuse for safety.

GZBtech controller with 8A fused power cord — Image: The GZBtech controller connected to its 8A fused power cord and plug, highlighting the safety feature designed to prevent electric shock.

3. Алыстан башкаруунун батареясын орнотуу

The RF remote control requires 2 AAA batteries (not included). Open the battery compartment on the back of the remote and insert the batteries, observing the correct polarity.

Иштөө нускамалары

Use the 24-key RF remote control to manage your GZBtech RGB Neon Rope Light.

Күйгүзүү/өчүрүү: Жарыктарды күйгүзүү же өчүрүү үчүн кубат баскычын колдонуңуз.
Статикалык түстөр: Select from 16 static colors using the color buttons on the remote.
Динамикалык режимдер: Choose from 4 dynamic modes (e.g., flash, strobe, fade, smooth) to create various lighting effects.
Ылдамдыкты көзөмөлдөө: Adjust the speed of dynamic modes using the speed adjustment buttons.
Жарыктыкты көзөмөлдөө: Adjust the brightness of static colors and dynamic modes.

The RF remote operates effectively up to a maximum distance of 66 feet, even through minor obstacles.

24-key RF remote control for GZBtech RGB Neon Lights — Image: The 24-key RF remote control, illustrating its functions including 16 static colors, 4 dynamic modes, and a maximum effective distance of 66 feet. Note that 2 AAA batteries are required.

Техникалык тейлөө

Тазалоо: Disconnect power before cleaning. Wipe the controller and remote with a dry, soft cloth. Do not use abrasive cleaners or solvents.
Гидроизоляция: For outdoor installations, regularly inspect the sealed connections for any signs of wear or damage. Reapply waterproofing measures if necessary to maintain protection against elements.
Сактагыч: When not in use for extended periods, store the controller kit in a cool, dry place away from direct sunlight.

Проблемаларды чечүү

Көйгөй	Мүмкүн себеп	Чечим
Жарыктар күйбөйт.	Контроллерге кубат жок. Алыскы батареялар өлүп калган же туура эмес салынган. Loose connection between controller and rope light. Blown fuse in the power plug.	Электр шнурунун розеткага бекем сайылганын текшериңиз. Replace remote batteries and ensure correct polarity. Verify the pins are correctly inserted and the rope light is firmly attached to the controller. Inspect and replace the fuse in the power plug if necessary.
Алыстан башкаруу жооп бербей жатат.	Алыскы батареялар түгөнгөн. Remote is too far from the controller. Obstruction blocking the signal.	Алыскы батареяларды алмаштырыңыз. Move closer to the controller (within 66 feet). Ensure there are no major metallic or electronic obstructions between the remote and controller.
Жарыктар жыпылыктап же туура эмес түстөрдү көрсөтүп жатат.	Бошоң байланыш. Incompatible rope light.	Check all connections, especially between the rope light and controller. Ensure you are using GZBtech 110-120V 0.4''x0.79" VIVID RGB Neon Rope Lights.

Техникалык шарттар

Бренд: GZBtech
Модел: RGB Neon Controller Kit
Шайкештик: GZBtech 110-120V 0.4''x0.79" VIVID RGB Neon Rope Light ONLY
Киргизүү көлөмүtage: 110-120В AC
Output Voltage: 110-120В AC
Макс кубаттуулугу: 400 Вт
Максималдуу чуркоо узундугу: 130 feet (for compatible neon rope light)
Электр шнурунун узундугу: 5 фут
Страховка: 8A (in power plug)
Алыскы түрү: 24-Key RF Remote
Remote колому: Max. 66 feet (unobstructed)
Алыскы батарея: 2x AAA (кошулган эмес)
Ачык түстү көзөмөлдөө: 16 static colors, 4 dynamic modes
Ички/тышкы колдонуу: Indoor (Outdoor with proper waterproofing of connections)
Материал: Metal (Controller housing)
Башкаруу ыкмасы: Алыстан

Кепилдик жана колдоо

Кепилдик маалымат

GZBtech provides a 1 жылдык кепилдик for this product from the date of purchase. This warranty covers manufacturing defects and malfunctions under normal use. Please retain your proof of purchase for warranty claims.

Кардарларды колдоо

If you have any questions, concerns, or require assistance with your GZBtech RGB Neon Controller Kit, please do not hesitate to contact our customer service team. We are committed to assisting you and will respond to your inquiries within 24 hours.

Колдоо үчүн, кириңиз GZBtech Store on Amazon же сатып алууңуз менен берилген байланыш маалыматын караңыз.
