1. Киришүү
Бул колдонмо сиздин LEDVANCE ORBIS Ultra Slim 235 мм шып чырагыңызды коопсуз жана натыйжалуу орнотуу, иштетүү жана тейлөө боюнча маанилүү маалыматтарды берет. Орнотуудан мурун бул колдонмону кылдаттык менен окуп чыгып, келечекте колдонуу үчүн сактап коюңуз.
LEDVANCE ORBIS Ultra Slim 235mm – бул имараттын ичинде колдонуу үчүн иштелип чыккан заманбап, өтө ичке LED шып чырак. Ал бир тектүү жылуу ак жарыкка (3000K) жана стандарттуу дубал которгучу аркылуу башкарылуучу ыңгайлуу үч баскычтуу күңүрттөө функциясына ээ.

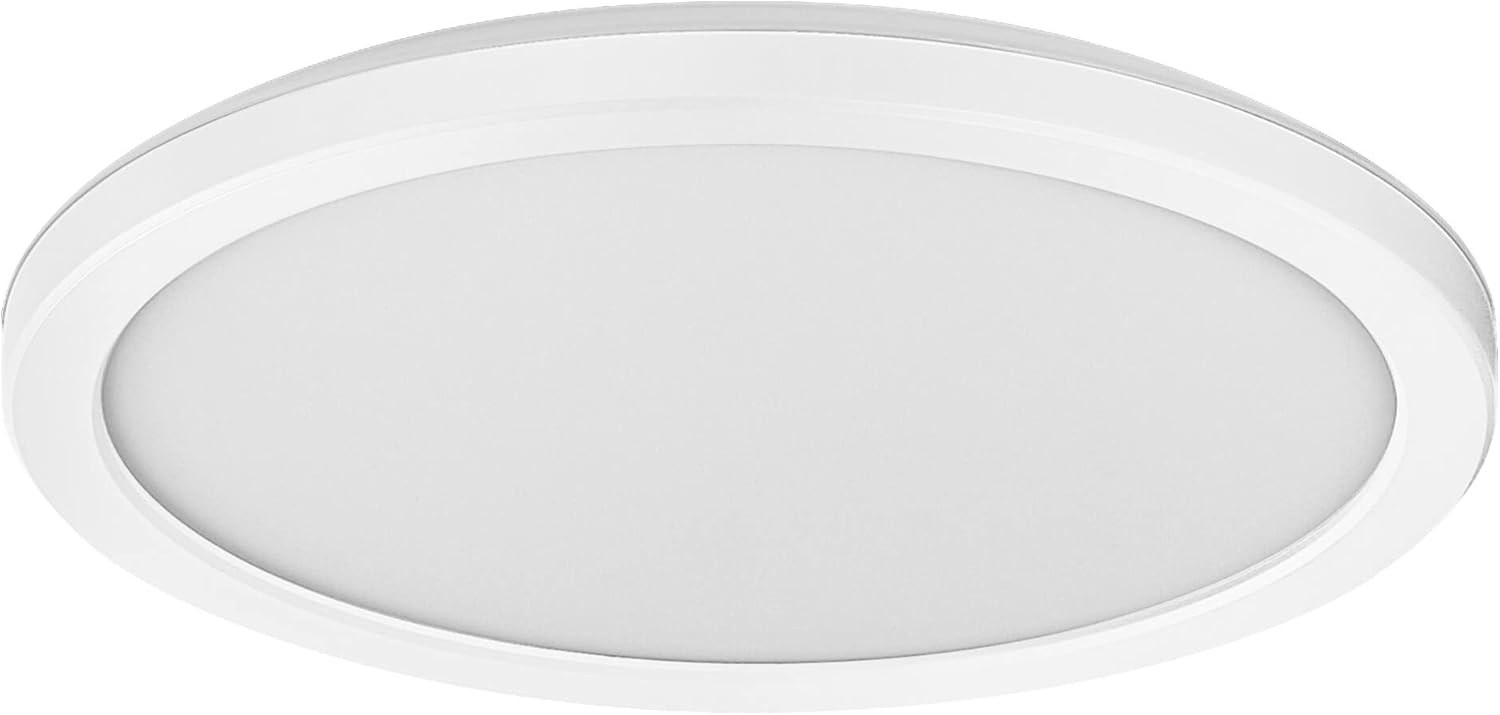

1-сүрөт: LEDVANCE ORBIS Ultra Slim 235 мм шып чырагы жана анын таңгагы.
2. Коопсуздук нускамалары
- Электр коопсуздугу: Орнотуу бардык жергиликтүү жана улуттук электр эрежелерине ылайык квалификациялуу электрик тарабынан аткарылышы керек.
- Электр энергиясын өчүрүү: Орнотуудан, техникалык тейлөөдөн же тазалоодон мурун ар дайым автоматтык өчүргүчтөн же сактагыч кутучасынан электр кубатын ажыратыңыз.
- Үй ичинде гана колдонуу: Бул чырак имараттын ичинде колдонуу үчүн иштелип чыккан (IP20 рейтинги). Аны сууга же жогорку нымдуулукка тийгизбеңиз.
- Тtage: камсыз кылуу voltage чырактын көрсөтүлгөн көлөмүнө дал келетtage (230 вольт).
- Колдонуу: Жарык берүүчү лампаны зыян келтирбөө үчүн этияттык менен кармаңыз. Ашыкча күч колдонбоңуз.
- Жылуулук: Шамды жылуулоочу материал менен жаппаңыз. Жетиштүү желдетүүнү камсыз кылыңыз.
- Жоюу: Продукцияны электрондук калдыктар боюнча жергиликтүү эрежелерге ылайык жоопкерчилик менен жок кылыңыз.
3. Пакеттин мазмуну
Орнотууну улантуудан мурун бардык компоненттер бар экенин жана бузулбаганын текшериңиз.
- 1x LEDVANCE ORBIS ультра ичке 235 мм шып чырагы
- Монтаждык аксессуарлар (бурамалар, дубал сайгычтар)
- Туташтыруучу аксессуарлар (терминалдык блок)
- Instruction Manual
4. Орнотуу боюнча колдонмо
Коопсуз жана туура орнотуу үчүн бул кадамдарды аткарыңыз.
- Орнотуу аймагын даярдоо:
- Орнотуу аймагына электр энергиясы негизги өчүргүчтөн өчүрүлгөнүн текшериңиз.
- Шыпка орнотуу үчүн ылайыктуу жерди тандап, анын тегиз экенин жана лампанын салмагын көтөрө алаарын текшериңиз.
- Кронштейнди орнотуу:
- Жарыктын арткы жагынан орнотуучу кронштейнди этияттык менен алып салыңыз.
- Кронштейнди шыпка коюп, бургулоочу жерлерди белгилеңиз.
- Белгиленген жерлерде тешиктерди бургулап, тиешелүү дубал тыгындарын киргизиңиз (зарыл болсо).
- Берилген бурамаларды колдонуп, бекитүүчү кронштейнди шыпка бекем бекитиңиз.
- Электр байланышы:
- Электр кубатынын кабелдерин лампанын клемма блогуна туташтырыңыз. Полярдуулуктун туура экенин текшериңиз (чыгыш, нейтралдуу, жерге туташтыруу).
- Бардык туташуулардын бекемдигин жана туура изоляциясын эки жолу текшериңиз.
- Жарык берүүчү лампаны бекитүү:
- Жарыкты орнотулган кронштейн менен тегиздеңиз.
- Шамды кронштейнге, адатта, аны бурап же ордуна коюп бекитиңиз. Түзмөгүңүздөгү белгилүү бир механизмди караңыз.
- Күчтү калыбына келтирүү:
- Шамчырак бекем орнотулуп, бардык туташуулар текшерилгенден кийин, автоматтык өчүргүчтөгү кубаттуулукту калыбына келтириңиз.
- Жарыктын туура иштешин текшерүү үчүн аны сынап көрүңүз.

2-сүрөт: Детальдуу view ORBIS Ultra Slim 235 мм шып чырагынын, анын ичке профицитин көрсөтүп туратfile.

3-сүрөт: Мисampжашоо мейкиндигине орнотулган шып чырагынын le.
5. Иштөө нускамалары
5.1 Күйгүзүү/өчүрүү
LEDVANCE ORBIS Ultra Slim 235 мм шып чырагы стандарттуу дубал которгучу менен иштейт. Жарыкты күйгүзүү же өчүрүү үчүн жөн гана которгучту буруп коюңуз.
5.2 Үч баскычтуу күңүрттөө функциясы (Click-DIM)
Бул жарык берүүчү түзүлүш өзүнчө жарыкты өчүргүчтү талап кылбаган үч баскычтуу жарыкты өчүргүч функциясына ээ. Сиз жарыктын интенсивдүүлүгүн дубалдагы учурдагы которгучту кайра-кайра басуу менен тууралай аласыз.
- 1-кадам (100% жарыктык): Жарыкты күйгүзүңүз. Ал толук жарыктыкта (100%) күйөт.
- 2-кадам (50% жарыктык): Жарыкты өчүрүп, кайра дароо күйгүзүңүз. Жарык 50% жарыктыкка өзгөрөт.
- 3-кадам (10% жарыктык): Жарыкты өчүрүп, кайра дароо күйгүзүңүз. Жарык 10% жарыктыкка өзгөрөт.
- Цикл: 100% жарыктыкка кайтуу үчүн, жарыкты өчүрүп, андан кийин дароо кайра күйгүзүңүз. Цикл кайталанат.
Эскертүү: Эгерде жарык бир нече секунддан ашык убакытка өчүрүлгөн болсо, кайра күйгүзүлгөндө ал 100% жарыктыкка кайтып келет.

4-сүрөт: Жарыкты күңүрттөө мүмкүнчүлүктөрүнүн визуалдык көрсөтүлүшү.
6. Техникалык тейлөө жана кам көрүү
- Тазалоо: Тазалоодон мурун ар дайым электр кубатынан сууруп алыңыз. Жумшак, кургак же бир аз кургатылган чүпүрөктү колдонуңуз.amp Шамдын сыртын тазалоо үчүн чүпүрөктү колдонуңуз. Абразивдүү тазалоочу каражаттарды, эриткичтерди же катуу химиялык заттарды колдонбоңуз.
- Колдонуучу тейлей турган бөлүктөр жок: LED жарык булагы орнотулган жана колдонуучу тарабынан алмаштырылбайт. Шамчыракты ачууга же оңдоого аракет кылбаңыз.
- Текшерүү: Шамчырактын бузулуу же эскирүү белгилерин мезгил-мезгили менен текшерип туруңуз. Эгерде бузулуу аныкталса, электр энергиясын өчүрүп, квалификациялуу электрикке кайрылыңыз.
7. Кыйынчылыктарды
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Жарык күйбөйт. | Электр энергиясы жок; бош зымдары; туура эмес өчүргүч. | Автоматтык өчүргүчтү/сактагычты текшериңиз. Зымдардын туташууларынын бекем экенин текшериңиз. Дубалдагы өчүргүчтү текшериңиз. Эгерде көйгөйлөр чечилбесе, квалификациялуу электрикке кайрылыңыз. |
| Жарык күтүлбөгөн жерден бүлбүлдөп же өчүп калат. | Туруксуз электр булагы; бош зымдар; шайкеш келбеген күңүрттөөчү (Click-DIM үчүн колдонулбайт). | Туруктуу кубаттуулукту камсыз кылыңыз. Зымдардын туташууларын текшериңиз. Бул чырактын жарыкты күңүрттөө үчүн стандарттуу дубал которгучу колдонулат; тышкы күңүрттөөчү каражаттарга туташтырбаңыз. |
| Күңүрттөө функциясы иштебейт. | Өтө жай которулат; дубалдагы которгуч бузук. | Күңүрттөө кадамдарын иштетүү үчүн дубалдагы которгучту тез (өчүрүлгөн/күйгүзүлгөн) күйгүзүп-жабыңыз. Дубалдагы которгучту сынап көрүңүз. |
8. Техникалык шарттар
| Бренд | LEDVANCE |
| Модель номери | 4058075752825 |
| Продукциянын өлчөмдөрү (L x W x Y) | 23.5 x 23.5 x 2.7 см |
| Элемент Салмагы | 430 грамм |
| IP рейтинги | IP20 (Ичинде гана колдонуу) |
| Стиль | Заманбап |
| Түс | Ак |
| Материал | Алюминий (корпус), Пластик (л)ampкөлөкө) |
| Тtage | 230 вольт |
| Ватtage | 15 Ватт |
| Жарык агымы | 1640 лм |
| Түс температурасы | 3000 Кельвин (жылуу ак) |
| Түстөрдү көрсөтүү индекси (CRI) | 80 |
| Орточо жашоо | 50000 саат |
| Караңгылык | Дубалдагы өчүргүч аркылуу 3 баскычтуу (Click-DIM) |
| Орнотуу түрү | Шыпка орнотуу |
9. Кепилдик жана колдоо
Бул LEDVANCE продуктусу төмөнкүлөр менен камтылган: 5 жылдык кепилдик, буюмдун таңгагында көрсөтүлгөндөй. Кепилдик дооматтары үчүн сатып алганыңыздын далилин сактап коюңуз.
Техникалык колдоо, кепилдик боюнча суроолор же запастык бөлүктөр боюнча суроолоруңуз болсо, жергиликтүү LEDVANCE дистрибьюторуңузга кайрылыңыз же расмий LEDVANCE сайтына кириңиз. webсайт.
Онлайн ресурстар: Кошумча маалыматты жана колдоону төмөнкү жерден таба аласыз LEDVANCE бренд дүкөнү.
