1. Продукт бүтүп калдыview
LEDVANCE ENDURA Classic Square Down - бул ар тараптуу жарыктандыруу үчүн иштелип чыккан бекем тышкы дубал жарыгы. Анын бышык куюлган алюминий корпусу жана IP44 рейтинги ар кандай сырткы шарттарда ишенимдүү иштөөнү камсыз кылып, чачыраган суудан коргойт. Арматура GU10 розеткасын камтыйт, бул ийкемдүү лампаларды тандоого мүмкүндүк берет, анын ичинде стандарттуу же акылдуу GU10 лamp35 Вт чейин. Бул жарыктандыруу варианты кире бериштердин, террасалардын, балкондордун жана имараттын фасаддарынын эстетикасын жана коопсуздугун жогорулатуу үчүн идеалдуу.
Негизги өзгөчөлүктөр төмөнкүлөрдү камтыйт:
- Ийкемдүү лампаны колдонуу: Жөнөкөй же акылдуу l менен шайкеш лампочканы оңой алмаштыруу үчүн GU10 розетка менен жабдылганamps.
- Бекем материал: Узактыгы үчүн жогорку сапаттагы алюминийден жасалган.
- Ар тараптуу колдонмо: Фасаддар, гараждар, бакчалар, террасалар жана кире бериш үчүн ылайыктуу.
- IP44 коргоо: Сыртта колдонуу үчүн идеалдуу, нымдан жана чачыраган суудан коопсуздукту камсыз кылат.
Сүрөт 1.1: LEDVANCE ENDURA Classic Square Down тышкы дубал жарыгы анын чекене таңгагында көрсөтүлгөн. Таңгак IP44 рейтинги, GU10 розетка жана алюминий конструкциясы сыяктуу негизги өзгөчөлүктөргө басым жасайт.
Сүрөт 1.2: Жакын план view ак LEDVANCE ENDURA Classic Square Down тышкы дубал жарык, showcasing анын минималисттик чарчы дизайны жана ылдый караган жарык диафрагмасы.
2. Коопсуздук маалыматы
Сураныч, орнотуу жана иштетүү алдында бул коопсуздук нускамаларын кылдаттык менен окуп чыгыңыз. Бул нускамаларды аткарбоо электр шокуна, өрткө же башка коркунучтарга алып келиши мүмкүн.
- Электр коопсуздугу: Орнотуу бардык жергиликтүү жана улуттук электр эрежелерине ылайык квалификациялуу электрик тарабынан аткарылышы керек. Орнотуудан, тейлөөдөн же лампочканы алмаштыруудан мурун ар дайым негизги өчүргүчтөн электр кубатын өчүрүңүз.
- Тtage: камсыз кылуу voltage арматуранын талаптарына дал келет (230 вольт AC).
- Лампочканын түрү: Максималдуу кубаттуулугу бар GU10 лампаларын гана колдонуңузtage 35W. Бул чектен ашып кетүү ысып кетишине жана арматуранын бузулушуна алып келиши мүмкүн.
- Сыртта колдонуу: Бул арматура сыртта колдонуу үчүн IP44 рейтингине ээ жана чачыраган суудан коргоону камсыз кылат. Аспапты сууга батырбаңыз.
- Монтаждоо: Монтаждоо бети туруктуу жана арматуранын салмагын көтөрө ала тургандай болушун камсыз кылыңыз.
- Жылуулук: Иштетүү учурунда арматура жана лампа ысып кетиши мүмкүн. Колдонуудан мурун муздаганга уруксат бериңиз.
3. Пакеттин мазмуну
Орнотууну баштоодон мурун бардык компоненттер бар экендигин текшериңиз.
- 1x LEDVANCE ENDURA Classic Square Down тышкы дубал жарыгы
- Монтаждоо жана туташтыруу аксессуарлары (буроолор, дубал сайгычтар, терминалдык блок)
- Instruction Manual
Эскертүү: GU10 лампа камтылган эмес жана өзүнчө сатып алуу керек.
4. Орнотуу боюнча нускамалар
LEDVANCE ENDURA Classic Square Down тышкы дубал жарыгыңызды туура орнотуу үчүн бул кадамдарды аткарыңыз.
- Даярдоо:
- Электр шоктун алдын алуу үчүн автоматтык өчүргүчтөгү негизги кубат менен камсыздоону өчүрүңүз.
- Арматураны таңгактан чыгарып, бардык компоненттердин бар экенин текшериңиз.
- Туруктуу дубал бетинде ылайыктуу монтаждоо жерин тандаңыз.
- Маркалоо жана бургулоо:
- Орнотуу кронштейнди дубалга каршы керектүү орнотуу жеринде кармаңыз.
- Бургулоо үчүн орундарды белгилеңиз.
- Дубал түрүңүзгө ылайыктуу бургулоочу бит менен тешиктерди буруңуз. Зарыл болсо дубал сайгычтарды салыңыз.
- Зымдар:
- Дубалдагы электр зымдарын арматура менен берилген терминалдык блокко туташтырыңыз. Туура полярдуулукту камсыз кылыңыз (Жандуу, Нейтралдуу, Жер).
- Байланыштарды бекем бекитиңиз.
- Бардык зымдар туура изоляцияланганын жана арматуранын корпусунун ичинде коопсуз орнотулганын текшериңиз.
- Арматураны орнотуу:
- Берилген бурамалар аркылуу арматураны дубалга бекитип, анын бекем бекитилишин камсыз кылыңыз.
- Монтаждоо учурунда зымдарды кысып калбоо үчүн сак болуңуз.
- Лампаны орнотуу:
- GU10 лампочкасын (максималдуу 35 Вт) розеткага төөнөгүчтөрдү тегиздеп, бекем болгуча акырын буруңуз.
- Лампа толугу менен орнотулганын текшериңиз.
- Акыркы текшерүү:
- Арматура коопсуз орнотулгандан жана зым менен туташтырылгандан кийин, негизги өчүргүчтө кубатту калыбына келтириңиз.
- Туура иштешин камсыз кылуу үчүн жарыкты текшериңиз.

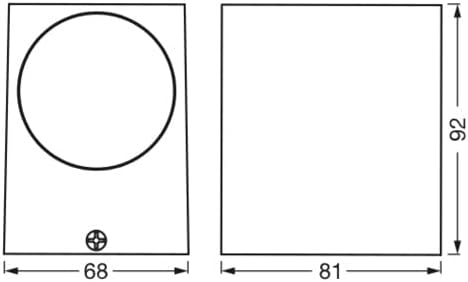

Сүрөт 4.1: LEDVANCE ENDURA Classic Square Down жарыктын өлчөмдөрүн көрсөткөн техникалык диаграмма. фронт view туурасы 68 мм, жана капталын көрсөтөт view терендиги 81мм, бийиктиги 92мм. Бул өлчөө орнотуу пландаштыруу үчүн абдан маанилүү болуп саналат.

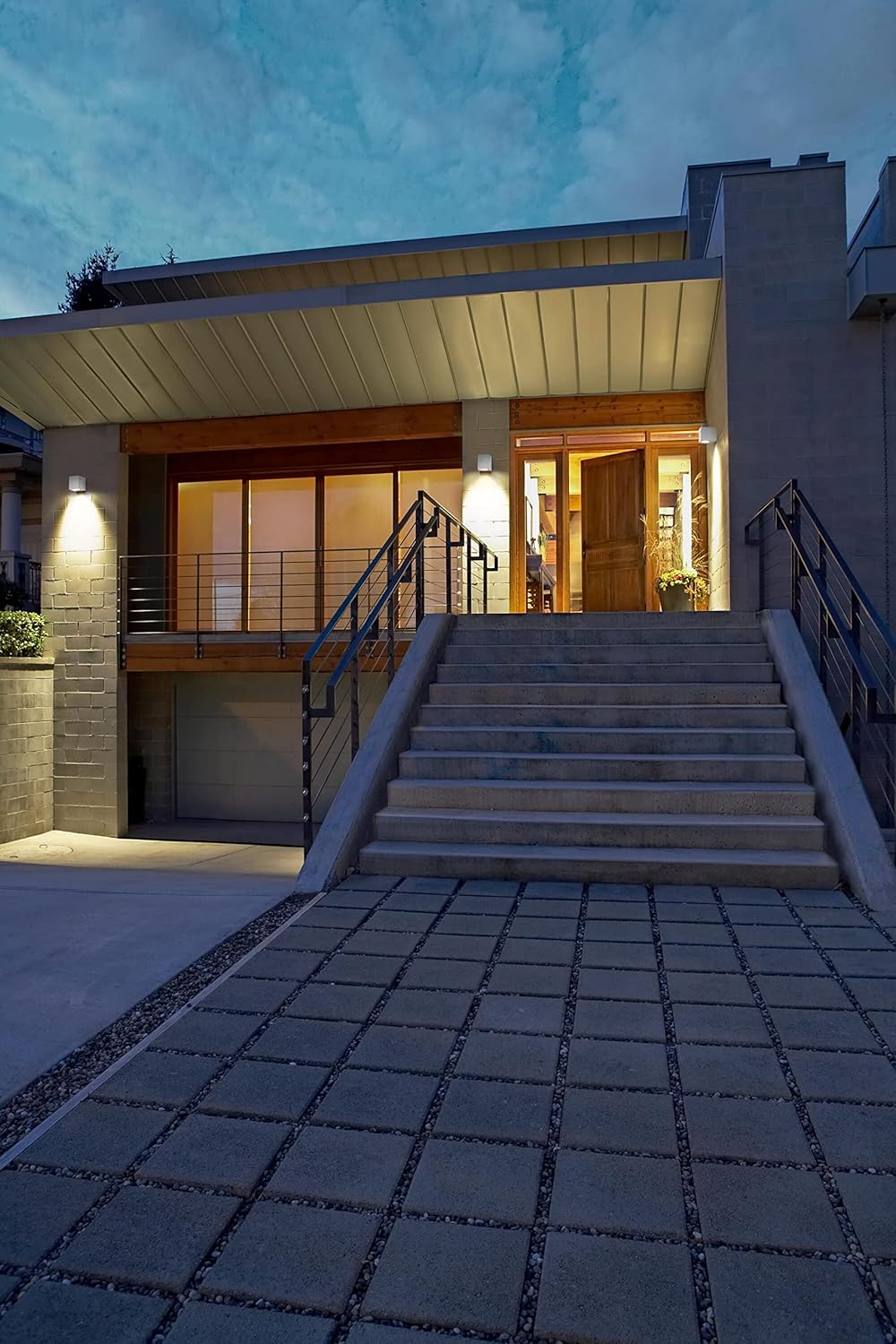

Сүрөт 4.2: МурункуampИмараттын сыртына орнотулган LEDVANCE ENDURA Classic Square Down чырактары, кире бериш бөлмөнү жана түнкүсүн тепкичтерди жарыктандырат. Бул сырткы жөндөөлөрдөгү арматуранын колдонулушун көрсөтөт.
5. Иштөө нускамалары
LEDVANCE ENDURA Classic Square Down тышкы дубал жарыгы стандарттуу жарык берүүчү прибор сыяктуу иштейт. Орнотулуп, иштетилгенден кийин, аны учурдагы дубал которгучу же туура келген акылдуу GU10 лампочкасы колдонулса, тышкы акылдуу жарыктандыруу системасы аркылуу башкарса болот.
- Күйгүзүү/өчүрүү: Жарык шайманын күйгүзүү же өчүрүү үчүн туташкан дубал которгучун колдонуңуз.
- Акылдуу башкаруу (кошумча): Эгер акылдуу GU10 лампочкасы орнотулган болсо, лампочканын акылдуу үй тутумдары менен жупташтыруу жана күңүрттүрүү же график сыяктуу функцияларды башкаруу боюнча атайын нускамаларын караңыз.
6. Техникалык тейлөө
Үзгүлтүксүз тейлөө тышкы дубал жарыгыңыздын узак жана оптималдуу иштешин камсыз кылат.
- Тазалоо:
- Тазалоодон мурун, автоматтык өчүргүчтөгү арматурага дайыма электр энергиясын ажыратыңыз.
- Аппаратты жумшак менен сүртүңүз, гamp кездеме. Абразивдүү тазалагычтарды же эриткичтерди колдонбоңуз, анткени алар финишке зыян келтириши мүмкүн.
- Кубаттуулугун калыбына келтирүүдөн мурун арматура толугу менен кургак экенин текшериңиз.
- Лампаны алмаштыруу:
- Түзмөктү электр кубатынан ажыратыңыз.
- Лампага тийгенге чейин толугу менен муздаганга мүмкүнчүлүк бериңиз.
- GU10 лампочкасын алып салуу үчүн аны сааттын жебесине каршы акырын буруңуз.
- Жаңы GU10 лампочкасын кыстарыңыз (максималдуу 35 Вт) төөнөгүчтөрдү тегиздеп, бекемделгенче саат жебеси боюнча буруңуз.
- Кубатты калыбына келтирип, жаңы лампочканы сынаңыз.
- Текшерүү: Мезгил-мезгили менен ар кандай бузулуулар, бош байланыштар же эскирүү белгилерин текшерип туруңуз. Кандайдыр бир көйгөй табылса, квалификациялуу электрикке кайрылыңыз.
7. Кыйынчылыктарды
LEDVANCE ENDURA Classic Square Down жарыгыңызда көйгөйлөргө туш болсоңуз, төмөнкү жалпы көйгөйлөрдү жана чечимдерди караңыз.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Жарык күйбөйт. |
|
|
| Жарык жылтылдайт. |
|
|
| Аппараттын ичиндеги суу. |
|
|
Эгер бул чечимдерди колдонгондон кийин маселе чечилбесе, квалификациялуу электрикке же LEDVANCE кардарларды колдоо бөлүмүнө кайрылыңыз.
8. Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Бренд | LEDVANCE |
| Модель номери | ENDURA CLASSIC SQUARE DOWN WT GU10 LEDV (4058075763661) |
| Продукциянын өлчөмдөрү (L x W x Y) | 6.8 x 8.1 x 9.2 см |
| Элемент Салмагы | 300 г |
| Кирүү коргоо (IP) рейтинги | IP44 (чачууга каршы) |
| Элементтердин саны | 1 |
| Стиль | Жарык |
| Түс | Ак |
| Форма | Төрт бурчтуу призма |
| Материал | Алюминий |
| Аяктоо түрү | боёлгон |
| Лампалар саны | 1 (киргизилген эмес) |
| Камтылган компоненттер | 1 Endura Classic Square арматурасы |
| Тtage | 230 Вольт |
| Өзгөчө колдонуулар | Балкондор, бакчалар, фасаддар, кире бериштер |
| Өзгөчөлүктөр | Сууга чыдамдуу |
| Көлөкө материалы | Алюминий |
| Сокет түрү | ГУ10 |
| Орнотуу түрү | Дубалга орнотуу |
| Лампанын түрү | LED (GU10) |
| Макс Ватtage | 35 Ватт |
| Жарык агымы | 700 люмен (лампага жараша) |
| Energy Label | Ватт үчүн 10 люмен (лампага жараша) |
| Келип чыккан өлкө | Германия |
9. Кепилдик жана колдоо
LEDVANCE продукттун таңгагында көрсөтүлгөндөй, ENDURA Classic Square Down тышкы дубал жарыгына 5 жылдык кепилдик берет. Бул кепилдик нормалдуу колдонуудагы материалдардагы жана жасалгадагы кемчиликтерди камтыйт.
Кепилдик дооматтары же техникалык колдоо үчүн LEDVANCE кардарларды тейлөө бөлүмүнө кайрылыңыз. Кепилдикти текшерүү үчүн сатып алганыңыздын далилин сактаңыз.
Кошумча маалымат алуу үчүн, сиз расмий LEDVANCE иш сапары менен болот webсайтына же сатып алуу документтериңизде берилген байланыш маалыматына кайрылыңыз.
