TP-Link TL-SG3428XF 24-порт SFP L2+ Smart башкарылуучу которгуч Колдонуучунун колдонмосу

1. Киришүү

Бул колдонмо сиздин TP-Link TL-SG3428XF 24-Port SFP L2+ Smart башкарылган которгучуңузду орнотуу, иштетүү жана тейлөө боюнча комплекстүү нускамаларды камтыйт. Бул түзмөк Omada SDN интеграциясы, 10GE SFP+ шилтемелери жана бекем коопсуздук функциялары сыяктуу өркүндөтүлгөн мүмкүнчүлүктөрдү камтыган чакан жана орто бизнес жана ишкана чөйрөлөрү үчүн жогорку натыйжалуу тармактык чечимдерди жеткирүү үчүн иштелип чыккан.

2. Продукт бүтүп калдыview

TP-Link TL-SG3428XF – бул JetStream 24-Порттук SFP L2+ Башкарылуучу которгучу, 4 10GE SFP+ уячалары менен жабдылган. Ал 20 Гигабит SFP порттору жана 4 Гигабит SFP/RJ45 Combo порттору менен толук Гигабит була ылдамдыгын сунуштайт, ар кандай тармактык түзүлүштөр үчүн жогорку ылдамдыктагы жана ишенимдүү байланыштарды камсыз кылат.

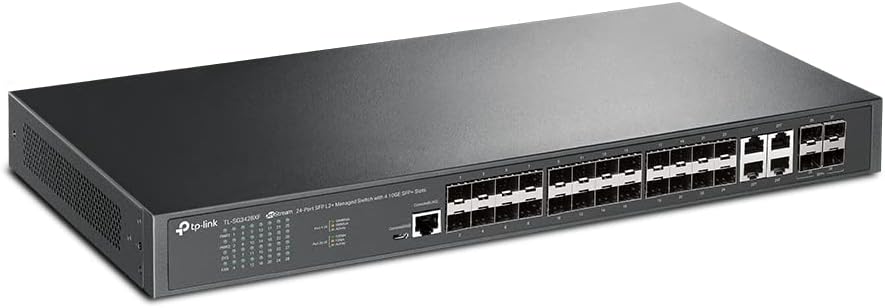

Сүрөт 2.1: Алдыңкы view TP-Link TL-SG3428XF которгучунун, 24 SFP портун жана 4 10GE SFP+ өйдө байланыш портторун, ошондой эле абалдын диоддору жана консол портторун көрсөтөт.

2.2-сүрөт: Арткы view TP-Link TL-SG3428XF которгучунун кош AC кубаттуулугун (100-240V~ 50/60Hz 0.6A) жана электр коопсуздугу үчүн жерге туташтыруу бурамасын бөлүп көрсөтүү.

Сүрөт 2.3: TL-SG3428XF портунун деталдуу схемасы, 20 Гигабит SFP порттору, 4 Гигабит SFP/RJ45 Combo порттору, 4 10G SFP+ Fiber порттору жана консол порттору.

3. Негизги өзгөчөлүктөрү

• 10G Lightning-тез байланыштар: 4 10Gbps SFP+ порттору менен жабдылган, жогорку өткөрмө туташуу жана бөгөттөлбөгөн которуштуруу мүмкүнчүлүгү.
• Толук Гигабит Fiber ылдамдыгы: Жогорку ылдамдыктагы жана ишенимдүү туташуулар үчүн 20 Гигабит SFP порттору жана 4 Гигабит SFP/RJ45 Combo порттору бар.
• Omada SDN колдоо: Omada's Software Defined Networking (SDN) платформасы менен интеграцияланып, тармак түзмөктөрүн, анын ичинде коммутаторлорду, кирүү чекиттерин жана шлюздарды борборлоштурулган булут менен башкарууга мүмкүндүк берет.
• Cloud Access: Omada колдонмосу аркылуу алыстан булут мүмкүнчүлүгүн жана башкарууну иштетип, каалаган жерден, каалаган убакта бир интерфейстен башкарууну камсыздайт.
• Өркүндөтүлгөн тармак коопсуздугу: 802.1Q VLAN, IP-MAC-портту байланыштыруу, ACL, Порт коопсуздугу, DoS коргоо, Storm башкаруу, DHCP Snooping жана 802.1X радиусу аныктыгын текшерүү сыяктуу өркүндөтүлгөн коопсуздук функцияларын камтыйт.
• L2+/L3 Өзгөчөлүктөрү: Өркүндөтүлгөн тармакты башкаруу үчүн Static Routing, IPv6, DHCP Server, DHCP Relay жана IP Interfaces колдойт.

4. Орнотуу нускамалары

4.1 Пакеттин мазмуну

Орнотууну улантуудан мурун, пакетиңизде төмөнкү элементтер бар экенин текшериңиз:

• TP-Link TL-SG3428XF которуу
• Электр кабели
• Rackmount комплект (кронштейндер жана бурамалар)
• Орнотуу боюнча колдонмо

4.2 Физикалык орнотуу

1. Өчүрүү: Орнотуудан мурун бардык тармак түзмөктөрү, анын ичинде коммутатор, өчүрүлгөнүн текшериңиз.
2. Монтаждоо:
   • Иш тактада жайгаштыруу: Которгучту жалпак, туруктуу бетке коюңуз. Аппараттын айланасында жетиштүү желдетүүнү камсыз кылыңыз.
   • Стойкага орнотуу: Камтылган бурамалар аркылуу которгучтун капталдарына камтылган стойка кронштейндерин бекитиңиз. Которгучту стандарттуу 19 дюймдук жабдык текчесине бекитиңиз.
3. Негиздөө: Которгучтун арткы панелиндеги жерге туташтыруучу бурагычтан жерге туташтыруучу зымды туура жерге туташтырыңыз. Бул электр толкундарынан коргоо үчүн абдан маанилүү болуп саналат.
4. Кубат туташуу: Кубат шнурын өчүргүчтүн кубат розеткасына, андан кийин розеткага туташтырыңыз. Электр кубатынын олку-солкуларынан коргоо үчүн үзгүлтүксүз электр булагы (UPS) колдонуу сунушталат.tages.
5. Тармактык байланыштар:
   • Тармак түзмөктөрүңүздү (серверлер, жумушчу станциялар, кирүү чекиттери ж.б.) SFP же SFP/RJ45 Combo портторуна тиешелүү була-оптикалык кабелдерди же Ethernet кабелдерин колдонуп туташтырыңыз.
   • 10GE SFP+ шилтемелери үчүн, өзүңүздүн негизги тармагыңызга же башка жогорку ылдамдыктагы түзмөктөргө туташуу үчүн туура келген SFP+ кабыл алгычтарды жана була-оптикалык кабельдерди колдонуңуз.

5. Иштөө нускамалары

5.1 Күйгүзүү

Бардык физикалык байланыштар жасалгандан кийин, өчүргүчтү күйгүзүңүз. Алдыңкы панелдеги Power LED жарыгы күйүп, аппарат кубат алып жатканын көрсөтүп турушу керек. Туташкан порттор үчүн Link/Act диоддору жарактуу туташуу орнотулганда күйөт жана маалыматтарды берүү учурунда өчүп калат.

5.2 Баштапкы конфигурация (Omada SDN)

TL-SG3428XF TP-Link'тин Omada SDN платформасы менен үзгүлтүксүз интеграциялоо үчүн иштелип чыккан. Баштапкы орнотуу жана өркүндөтүлгөн башкаруу үчүн:

1. Сиздин Omada Controller (аппараттык же программалык камсыздоо) тармагыңызда орнотулуп, иштеп жатканын текшериңиз.
2. Которгучту тармагыңызга туташтырыңыз. Omada Controller которгучту автоматтык түрдө табышы керек.
3. Omada Controller интерфейсинин ичинде которгучту кабыл алыңыз.
4. Кабыл алынгандан кийин, сиз борборлоштурулган Omada интерфейси же Omada колдонмосу аркылуу VLAN, QoS, порт коопсуздугун, статикалык маршрутизацияны жана башка өркүндөтүлгөн функцияларды конфигурациялай аласыз.

Конфигурациялоонун деталдуу кадамдары үчүн TP-Link колдоосунда жеткиликтүү Omada SDN Controller Колдонуучу колдонмосун караңыз webсайт.

5.3 Өз алдынча режим

Коммутатор өз алдынча режимде да иштей алат. кирүү web- компьютерди коммутатордун портторунун бирине түздөн-түз туташтыруу жана компьютериңиздин IP дарегин коммутатордун демейки IP дареги менен бир ички тармакта конфигурациялоо аркылуу башкаруу интерфейсине негизделген (демейки IP үчүн Орнотуу колдонмосун караңыз). Андан кийин, а web браузерден өтүп, которуштуруунун IP дарегин киргизиңиз.

6. Техникалык тейлөө

• үзгүлтүксүз тазалоо: Аба агымынын туура агымын камсыз кылуу жана ашыкча ысып кетүүнүн алдын алуу үчүн өчүргүчтү жана анын желдетүү тешиктерин таза жана чаңдан таза кармаңыз.
• Программалык камсыздоонун жаңыртуулары: Мезгил-мезгили менен TP-Linkти текшерип туруңуз webмикропрограммаларды жаңыртуу үчүн сайт. Микропрограмманы жаңыртуу оптималдуу аткарууну, коопсуздукту жана жаңы функцияларга жетүүнү камсыз кылат.
• Экологиялык шарттар: Өмүрүн узартуу үчүн өчүргүчтүн белгиленген экологиялык шарттарында (температура, нымдуулук) иштешин камсыз кылыңыз.
• Кабелдик башкаруу: Кокус ажырап калууларды болтурбоо жана аба агымын жакшыртуу үчүн уюшулган кабелдик маршрутту сактаңыз.

7. Кыйынчылыктарды

• Кубат жок: Эгерде Power LED өчүк болсо, кубат шнурунун өчүргүчкө жана иштеген электр розеткасына бекем туташканын текшериңиз. Кубат булагы активдүү экенин текшериңиз.
• Шилтеме жок/Аракет: Порттун Link/Act LED өчүк болсо, коммутатор менен туташкан түзмөктүн ортосундагы кабелдик байланышты текшериңиз. Туташкан аппараттын күйгүзүлгөнүн жана туура иштегенин текшериңиз. Кабелдин түрүн жана узундугун спецификацияларга жооп бериңиз.
• Жай тармак ылдамдыгы: Которуу порту менен туташкан түзмөктүн ортосунда эки тараптуу дал келбегендигин текшериңиз. Кабелдер бузулбагандыгын жана талап кылынган категорияга жооп бериңиз (мисалы, Гигабит ылдамдыгы үчүн Cat5e же андан жогору). Omada SDN тармагынын тыгынын же туура эмес конфигурацияларды текшериңиз.
• Башкаруу интерфейсине кирүү: Эгер сиз кире албасаңыз web-негизделген башкаруу интерфейси, сиздин компьютериңиздин IP дареги коммутатор менен бир субсеткада болушун камсыз кылыңыз. Браузериңиздин кэшин тазалаңыз же башка браузерди колдонуп көрүңүз.
• Үзгүлтүктүү туташуу: Электромагниттик кийлигишүүнүн потенциалдуу булактарын изилдөө. Ашыкча ысып кетүүнүн алдын алуу үчүн которгучтун тийиштүү түрдө вентиляцияланганын текшериңиз.

8. Техникалык шарттар

9. Кепилдик жана колдоо

TP-Link TL-SG3428XF тармагында алдыңкы 5 жылдык кепилдик менен камсыздалган. Акысыз техникалык колдоо дүйшөмбүдөн жумага чейин саат 6дан кечки 6га чейин жеткиликтүү.

Кошумча жардам алуу үчүн расмий TP-Link колдоо бөлүмүнө кайрылыңыз webсайтка же алардын техникалык колдоо тобуна кайрылыңыз.

• Колдоо Webсайт: myproducts.tp-link.com/us
• Электрондук почта колдоо: support.USA@tp-link.com
• Телефондук колдоо: (866) 225-8139
