Introduction
This manual provides essential information for the proper setup, operation, and maintenance of your Unitech TS100 2D Hands-Free Presentation Barcode Scanner. Please read this manual thoroughly before using the device to ensure optimal performance and to prevent damage.
The Unitech TS100 is an omnidirectional USB wired desktop barcode reader designed for efficient and intuitive scanning of 1D and 2D barcodes, including PDF417 and Data Matrix, in retail and other point-of-sale environments.
Коопсуздук маалыматы
- Сканерди экстремалдык температурага, нымдуулукка же тике күн нуруна калтырбаңыз.
- Сканерди түшүрүүдөн же катуу таасирлерге дуушар кылуудан качыңыз.
- Сканерди ажыратууга же өзгөртүүгө аракет кылбаңыз. Бул кепилдикти жокко чыгарат.
- Туташуу үчүн берилген USB кабелин гана колдонуңуз.
- Штрих-коддун так окулушун камсыз кылуу үчүн сканерлөө терезесин таза кармаңыз.
Пакеттин мазмуну
Сураныч, пакеттин мазмунун текшерип, бардык буюмдар бар экенин текшериңиз:
- Unitech TS100 2D Presentation Barcode Scanner
- USB кабели
- Ыкчам баштоо колдонмосу (эгер бар болсо)
Продукт бүттүview
The Unitech TS100 features a compact design with a large scan window for easy barcode presentation. Its omnidirectional scanning capability allows for quick and efficient data capture.

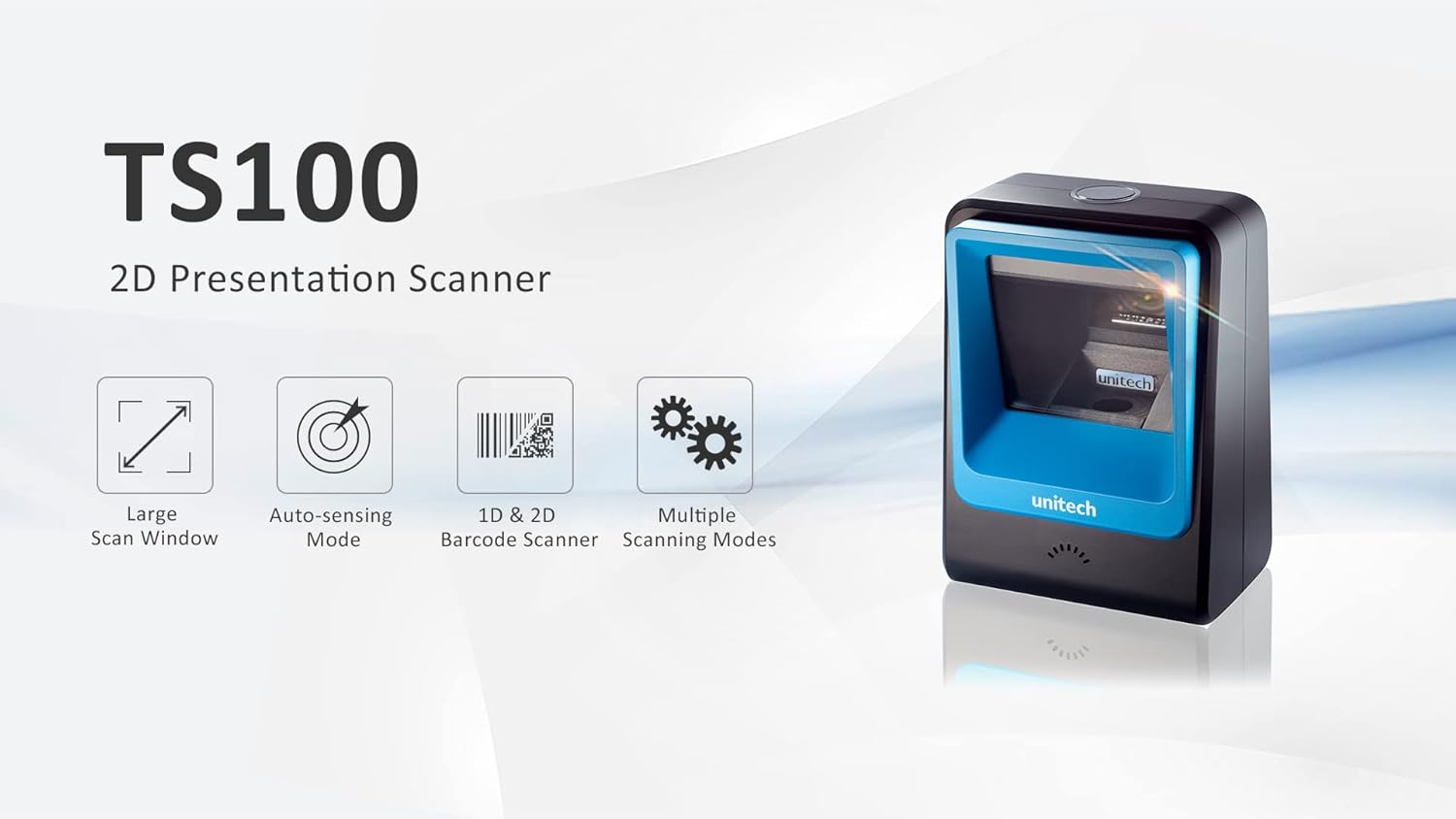

Figure 1: Unitech TS100 2D Presentation Scanner highlighting its large scan window, auto-sensing mode, 1D & 2D barcode scanning, and multiple scanning modes.
Сүрөт 2: Алдыңкы view of the Unitech TS100 scanner, showing the blue scanning window and the Unitech logo.
3-сүрөт: Артка view of the Unitech TS100 scanner, displaying the product label with model number TS100-SUCB00-SG and power specifications.
Жайгашуу
Follow these steps to set up your Unitech TS100 barcode scanner:
- Сканерди таңгактан чыгаруу: Carefully remove the TS100 scanner and its accessories from the packaging.
- USB кабелин туташтыруу: Insert the USB cable into the port at the back of the scanner.
- Хост түзмөккө туташуу: Plug the other end of the USB cable into an available USB port on your computer, laptop, or POS system.
- Драйверди орнотуу: The scanner is typically plug-and-play. Your operating system should automatically detect and install the necessary drivers. Wait for the installation to complete.
- Күйгүзүү: The scanner will power on automatically once connected to a powered USB port. A beep and/or LED indicator will confirm it is ready for use.
Иштөө нускамалары
The Unitech TS100 is designed for hands-free operation, offering multiple scanning modes for various applications.
Негизги сканерлөө
- Штрихкодду сканердин талаасына коюңуз view, facing the scanning window.
- The scanner will automatically detect the barcode and emit a successful scan indication (e.g., a beep and/or green LED).
- The scanned data will be transmitted to your connected host device as keyboard input.
Скандоо режимдери
The TS100 supports multiple scanning modes to optimize performance for different barcode types and environments:
- Кадимки режим: Standard scanning for most 1D and 2D barcodes.
- Smartphone Mode: Optimized for reading barcodes displayed on smartphone screens, which can sometimes be reflective.
- Ыкчам режим: Designed for faster scanning of multiple barcodes in quick succession.
Refer to the full programming manual (available on the Unitech website) for instructions on how to switch between these modes using configuration barcodes.
Техникалык тейлөө
Proper maintenance ensures the longevity and performance of your scanner:
- Сканерлөө терезесин тазалоо: Жумшак, түксүз кездемени жеңил колдонуңуз dampсуу же жумшак, абразивдик тазалоочу каражат менен тазалаңыз. Катуу химиялык заттарды же абразивдүү материалдарды колдонбоңуз.
- Тышкы тазалоо: Wipe the exterior of the scanner with a soft, dry cloth.
- Сактагыч: Колдонулбай турган учурда, сканерди таза, кургак жерде, күндүн түз нурунан жана өтө жогорку температурадан алыс сактаңыз.
Проблемаларды чечүү
If you encounter issues with your TS100 scanner, refer to the table below for common problems and solutions:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Сканер күйбөйт. | USB cable not properly connected or host device USB port is not powered. | USB кабелинин сканерге да, хост түзмөгүнө да бекем туташтырылганын текшериңиз. Башка USB портун же хост түзмөгүн колдонуп көрүңүз. |
| Сканер штрих-коддорду окубайт. | Barcode is damaged, poorly printed, or not supported. Scanning window is dirty. Incorrect scanning mode. | Ensure the barcode is clear and undamaged. Clean the scanning window. Verify the barcode symbology is supported. Try switching scanning modes (e.g., Smartphone Mode for screen barcodes). |
| Сканерленген маалыматтар туура эмес же толук эмес. | Poor barcode quality. Scanner configuration issues. | Ensure the barcode is clear. Refer to the programming manual for advanced configuration settings. |
| Сканер сигнал берет, бирок эч кандай маалымат өткөрүлбөйт. | Host device not recognizing the scanner as a keyboard input. | Ensure the cursor is in a text field on your host device. Reconnect the USB cable. Restart the host device. |
Техникалык шарттар
Detailed technical specifications for the Unitech TS100 scanner:
| Өзгөчөлүк | Спецификация |
|---|---|
| Сенсор | Image Sensor with 1280x800 pixels |
| Жарыктандыруу | 650nm RED LED |
| Скандоо ылдамдыгы | 60 кадр/сек |
| Skew Angle | Horizontal Angle: 50°; Vertical Angle: 35° |
| Pitch Angle | ±65° |
| Roll Angle | 360° |
| оптикалык токтому | 1D: 4 mil; 2D: 6.7 mil |
| Printing Contrast Scale | 25% |
| Host Interface | USB |
| Өлчөмдөрү (L x W x Y) | 4.1 дюйм x 5.7 дюйм x 2.7 дюйм (105 мм x 146 мм x 70 мм) |
| Салмагы | 12.1 oz / 345g (without cable) |
| 1D Symbologies Supported | UPC-A/E, EAN-8/13, UPC/EAN Supplementals, EAN-8 Extend, Code 128, Code 39, Code 93, Code 11, Interleaved 2 of 5, Matrix 2 of 5, Codabar, MSI Plessey, GS1 DataBar, China Postal, Korean Postal, etc. |
| 2D Symbologies Supported | PDF417, MicroPDF417, DataMatrix, DataMatrix-Inverse, Maxicode, QRcode, MicroQR, Aztec, Aztec Inverse, Han Xin, Han Xin Inverse |
| Индикатор | LED, Баззер |
| Иштөө температурасы | 32°F – 122°F (0°C – 50°C) |
| Сактоо температурасы | -40°F – 158°F (-40°C – 70°C) |
| Салыштырмалуу нымдуулук | 0%тен 95%ке чейин конденсацияланбайт |
Кепилдик жана колдоо
The Unitech TS100 barcode scanner main unit comes with a 1 жылдык кепилдик сатып алынган күндөн тартып. Бул кепилдик нормалдуу колдонуудагы материалдардагы жана жасалгадагы кемчиликтерди камтыйт.
For technical support, warranty claims, or further assistance, please contact Unitech customer service or visit the official Unitech webсайт. Кепилдик кызматтарды сатып алуунун далили катары сатып алуу квитанциясын сактаңыз.
Unitech America Webсайт: www.unitechamerica.com
