Summerset 15 дюймдук UL рейтингиндеги ачык асман алдындагы муз жасагычтын колдонуу боюнча колдонмосу

Introduction

Thank you for choosing the Summerset 15-Inch UL Outdoor Rated Ice Maker (Model SSIM-15). This manual provides essential information for the safe and efficient operation, installation, and maintenance of your new ice maker. Please read this manual thoroughly before installation and use, and retain it for future reference.

This durable, outdoor-rated ice maker is constructed of #304 stainless steel with front venting, making it suitable for built-in kitchen islands or freestanding applications. It is designed to produce up to 50 lbs of ice daily and features an automatic shutoff when its 25 lb capacity ice bin is full.

Маанилүү коопсуздук маалыматы

Өрт, электр шок же жаракат алуу коркунучун азайтуу үчүн электр шаймандарын колдонууда ар дайым негизги коопсуздук чараларын сактаңыз.

• Шайманды колдонуудан мурун бардык нускамаларды окуп чыгыңыз.
• Туура жерге туташтырылган розеткага гана туташтырыңыз.
• Электр шнурунун бузулушуна жол бербеңиз.
• Вентиляция тешиктерин тоскоолдуктардан алыс кармаңыз.
• Do not touch the evaporator when operating.
• Ensure proper water supply and drainage connections.
• Бул шайман физикалык, сезүү же акыл-эс жөндөмү начар же тажрыйбасы жана билими жок адамдар (анын ичинде балдар) үчүн, эгерде алардын коопсуздугуна жооптуу адам тарабынан көзөмөлсүз же шайманды колдонуу боюнча көрсөтмө болбосо, колдонууга арналбайт.

Продукт бүттүview

The Summerset SSIM-15 Ice Maker is designed for reliable outdoor ice production. Familiarize yourself with its components:

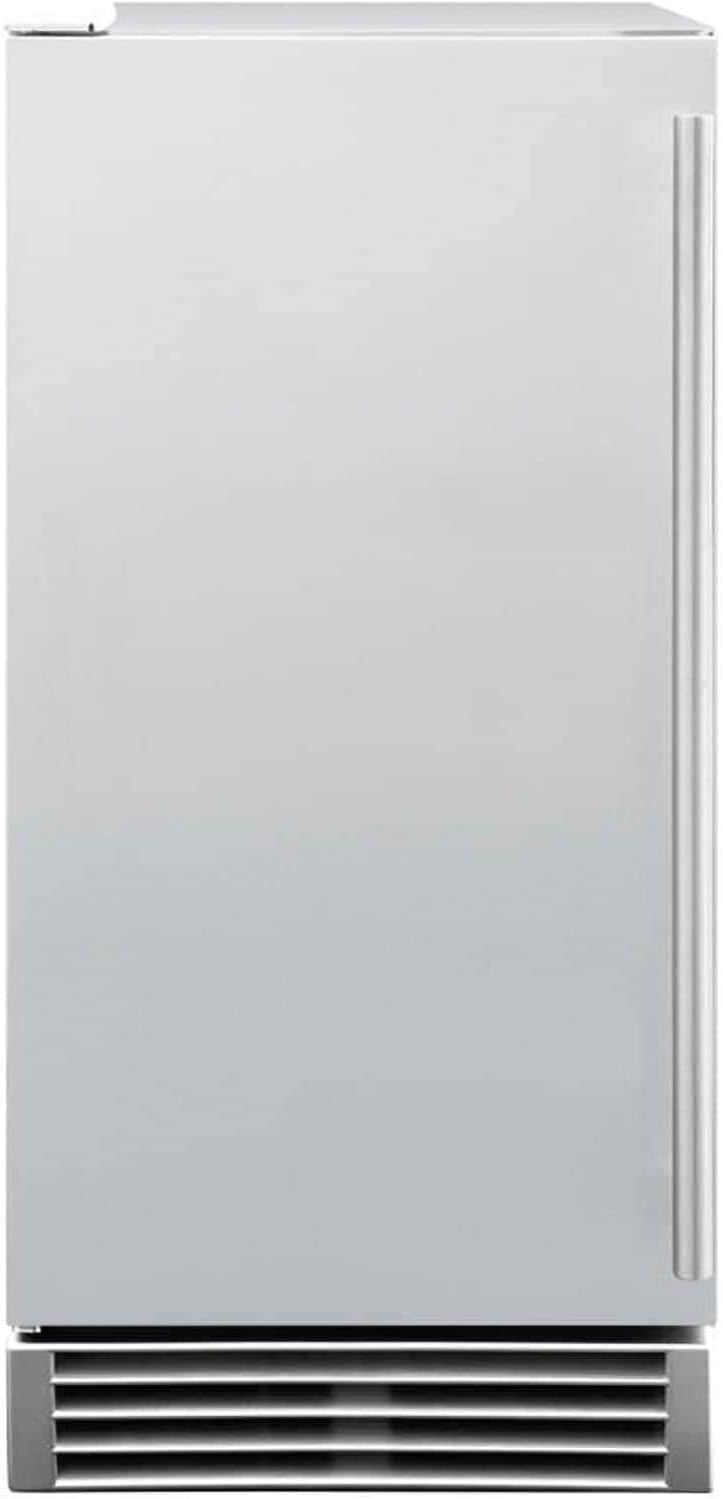

Сүрөт 1: Алдыңкы View of the Ice Maker. This image shows the sleek stainless steel exterior of the Summerset SSIM-15 ice maker, featuring a full-length door and a front-venting grille at the bottom for efficient heat dissipation.

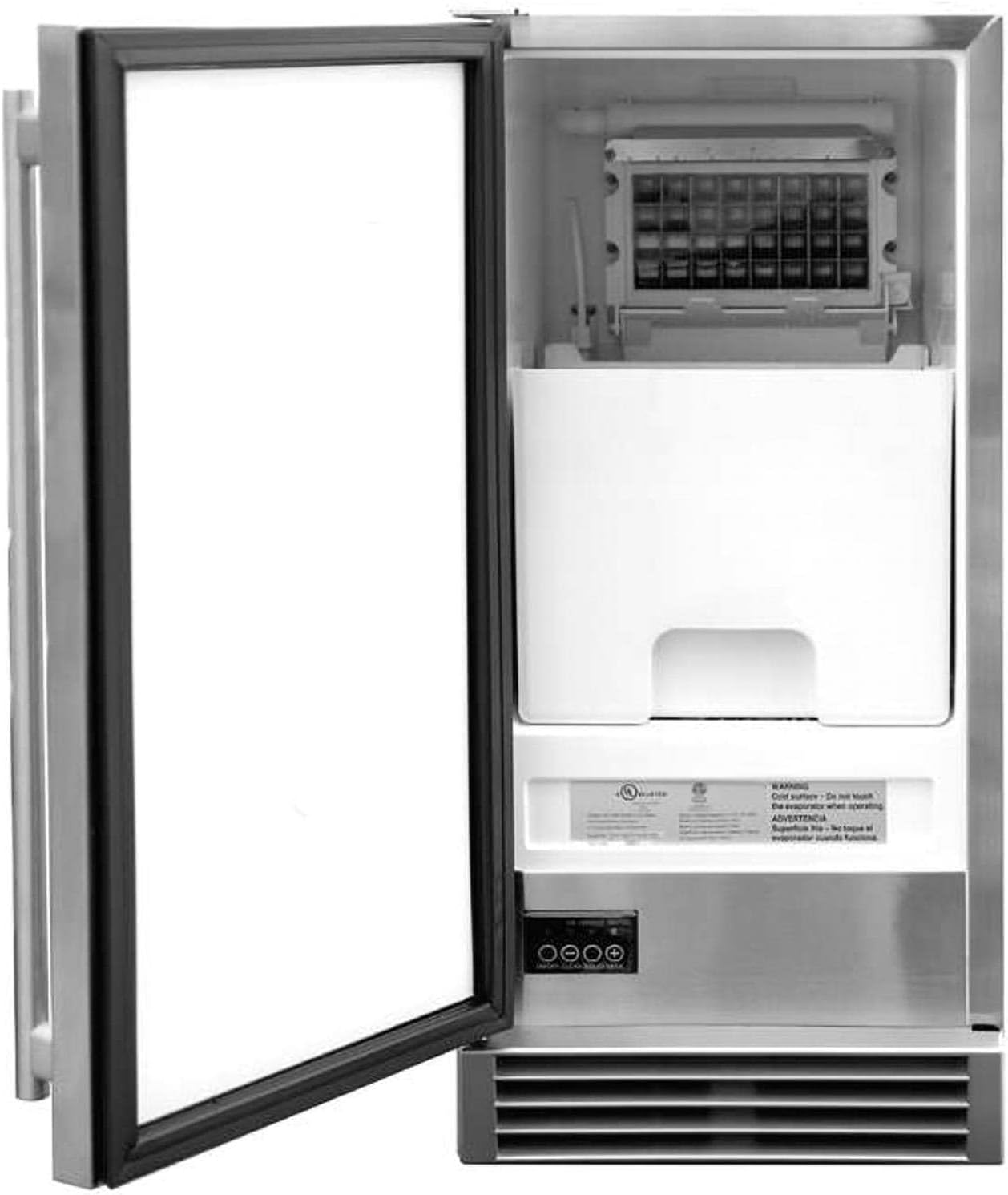

2-сүрөт: Интерьер View with Door Open. This image displays the interior of the ice maker with the door ajar, revealing the ice production mechanism at the top and the removable ice storage bin below. A warning label is visible on the right side.

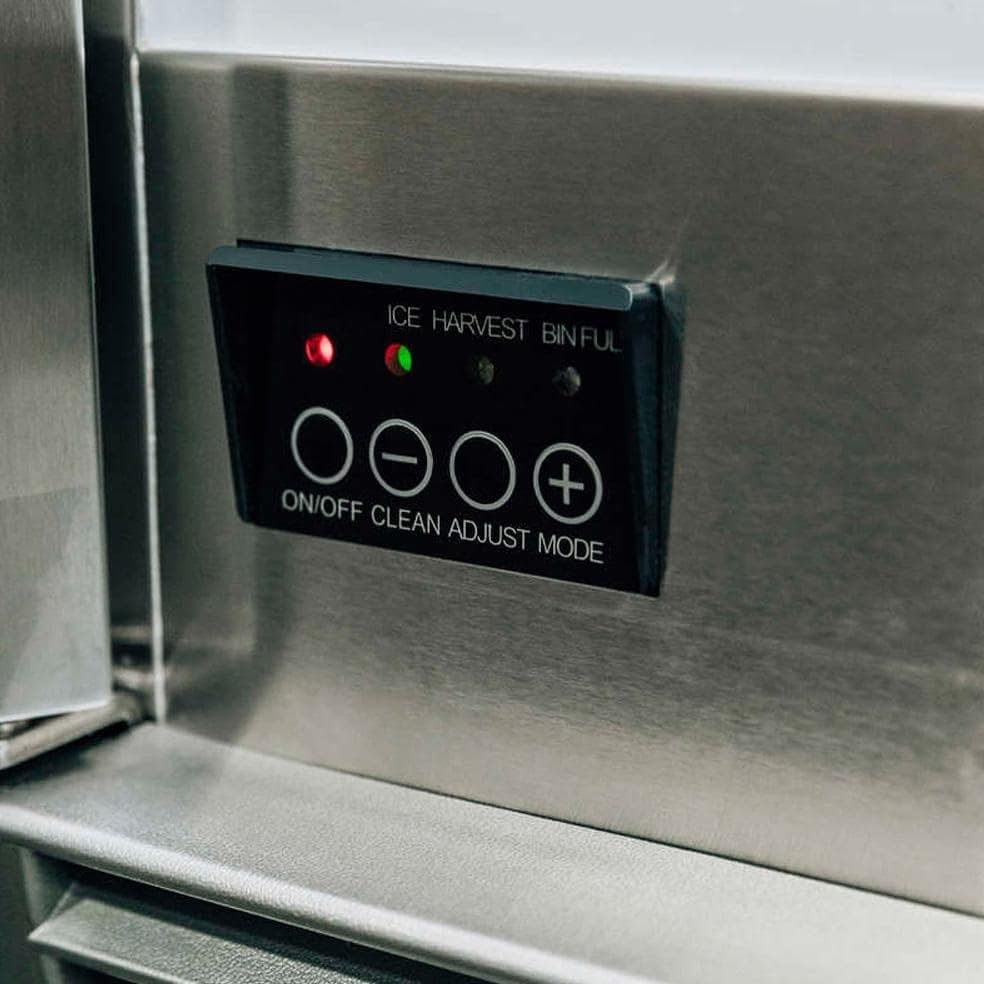

3-сүрөт: Башкаруу панели. А деталдуу view of the ice maker's control panel, featuring indicator lights for "ICE HARVEST" and "BIN FULL," along with four circular buttons labeled "ON/OFF," "CLEAN," "ADJUST," and "MODE."

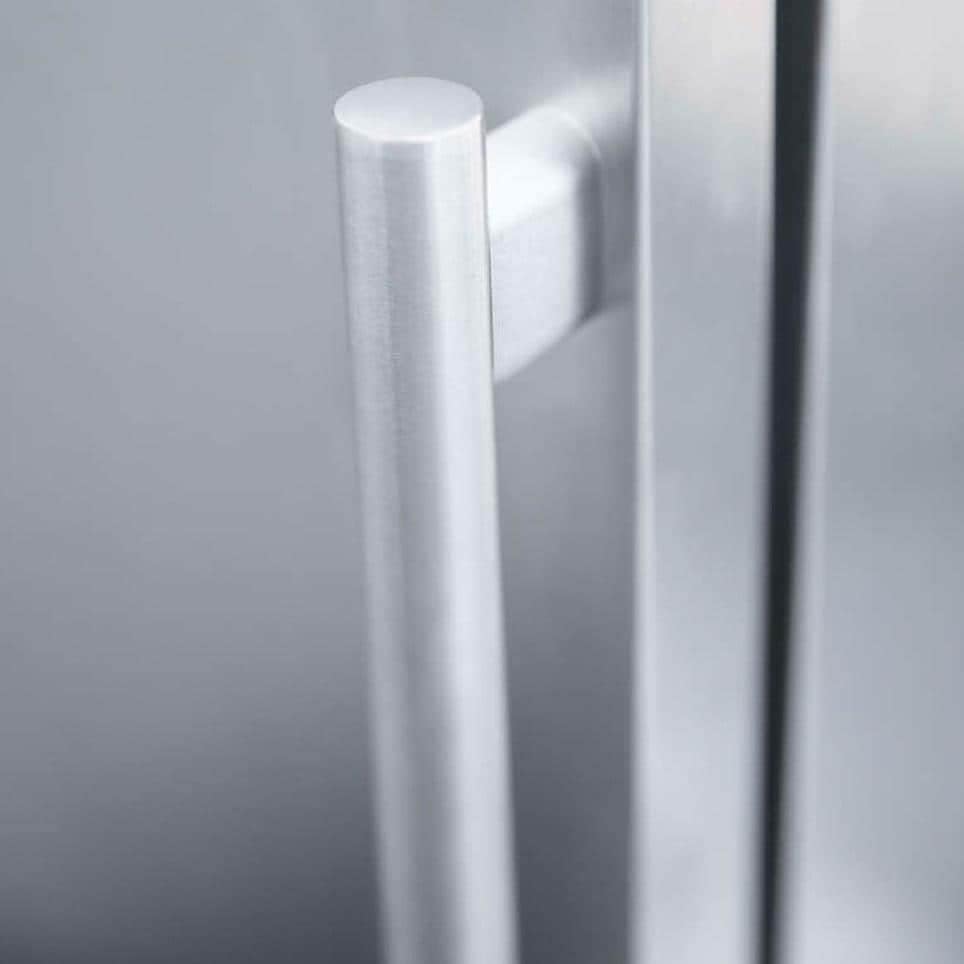

Figure 4: Door Handle. This close-up image highlights the sleek, cylindrical stainless steel handle attached vertically to the ice maker's door, designed for easy opening and closing.

Орнотуу жана орнотуу

Жайгашуу талаптары:

• Place the unit on a flat, level surface capable of supporting its weight (86 lbs).
• Ensure adequate ventilation around the unit, especially the front grille.
• Тике күн нурунан же жылуулук булактарынан алыс болуңуз.
• This unit is UL Outdoor Rated, suitable for outdoor environments.

Электр байланышы:

• Connect to a dedicated 120 Volt, 60 Hz, 15 Amp жерге туташтырылган электр розетка.
• Узарткычтарды же адаптер сайгычтарды колдонбоңуз.

Суу менен камсыздоо байланышы:

• Connect the included water supply hose to a potable water source with a pressure between 20-80 PSI.
• Бардык байланыштар коопсуз жана агып кетпегендигин текшериңиз.

Дренаж:

• This unit features a gravity drain. Ensure the drain hose is routed to a floor drain or suitable receptacle lower than the unit's drain outlet to allow for proper water removal.

Иштөө нускамалары

Алгачкы ишке киргизүү:

1. After installation, plug in the unit.
2. Press the "ON/OFF" button on the control panel to turn the unit on. The "ICE HARVEST" indicator light may illuminate.
3. Allow several hours for the first batch of ice to be produced. Discard the first few batches of ice to ensure cleanliness.

Муз өндүрүү:

• The ice maker will automatically produce ice until the storage bin reaches its 25 lb capacity.
• The "BIN FULL" indicator light will illuminate when the bin is full, and ice production will pause.
• Once ice is removed, production will resume automatically.

Control Panel Functions (Refer to Figure 3):

• КҮЙГҮЗҮҮ/ӨЧҮРҮҮ: Аппаратты күйгүзөт же өчүрөт.
• ТАЗА: Initiates the cleaning cycle (see Maintenance section).
• ЖӨНДӨӨ: Used to modify ice thickness or cycle time (refer to full manual for detailed adjustment procedures).
• РЕЖИМ: Switches between different operating modes if available (e.g., ice production, standby).

Тейлөө жана тазалоо

үзгүлтүксүз тазалоо:

• Сырткы: Clean the stainless steel exterior with a soft cloth and mild detergent. Do not use abrasive cleaners.
• Ice Bin: Regularly remove and clean the ice storage bin with warm, soapy water. Rinse thoroughly.
• Air Filter/Ventilation: Periodically clean the front grille and ensure air circulation is not obstructed.

Internal Cleaning Cycle:

It is recommended to run an internal cleaning cycle every 3-6 months, or more frequently depending on water quality and usage.

1. Муз салгычты бошотуңуз.
2. Add a recommended ice maker cleaning solution (e.g., citric acid-based cleaner) to the water reservoir as per cleaner instructions.
3. Press the "CLEAN" button on the control panel to start the cycle.
4. Once the cycle is complete, drain the cleaning solution and rinse the system by running a few cycles with fresh water, discarding the ice produced during rinsing.

Проблемаларды чечүү

Бул жерде көрсөтүлбөгөн маселелер боюнча кардарларды колдоо кызматына кайрылыңыз.

Техникалык шарттар

• Модел: SSIM-15
• Бренд: Summerset Grills
• Күнүмдүк муз чыгаруу: 50 фунт
• Муз сактоо сыйымдуулугу: 25 фунт
• Тtage: 120 вольт
• Хладагент: R134a
• Материал: №304 Дат баспас болот
• Продукциянын өлчөмдөрү (H x W x D): 33.15 x 14.57 x 23.35 дюйм
• Элемент Салмагы: 86 фунт
• Дренаждын түрү: Gravity Drain
• Температураны көзөмөлдөө: Not Necessary (Automatic)

Кепилдик жана Кардарларды колдоо

For warranty information, please refer to the warranty card included with your product or visit the official Summerset Grills webсайт. Кепилдик дооматтар үчүн сатып алганыңыздын далилин сактаңыз.

If you require technical assistance, parts, or have questions regarding your Summerset Ice Maker, please contact Summerset Grills customer support. Contact details can typically be found on the manufacturer's webсайтында же продуктунун таңгагында.

Онлайн ресурстар: Visit the Summerset Grills Store on Amazon
