1. Коопсуздук боюнча маанилүү маалымат
Please read this entire manual before assembling or operating the Dripex Elliptical Fitness Stepper Crosstrainer. Keep this manual for future reference.
- Колдонуучунун Салмагы: Колдонуучунун максималдуу салмагы 265 фунттан (120 кг) ашпаңыз.
- Ассамблея: Колдонуудан мурун бардык тетиктер туура чогултулуп, бекемделгенин текшериңиз. Чогултуу боюнча нускамаларды кылдаттык менен карап чыгыңыз.
- Жайгашкан жери: Place the elliptical on a flat, stable surface. Ensure adequate clear space around the machine for safe operation.
- Балдар жана үй жаныбарлары: Иш учурунда балдарды жана үй жаныбарларын машинадан алыс кармаңыз.
- Медициналык кеңеш: Кандайдыр бир көнүгүү программасын баштоодон мурун дарыгерге кайрылыңыз. Эгерде сиз алсырап, башыңыз айланып же ооруп жатсаңыз, машыгууну дароо токтотуңуз.
- Тейлөө: Regularly inspect the machine for wear and tear. Do not use if any parts are damaged.
2. Пакеттин мазмуну
The Dripex Elliptical Fitness Stepper Crosstrainer is designed for home assembly. Please verify that all components are present before beginning assembly. If any parts are missing or damaged, contact customer support.
- Негизги кадр компоненттери
- Handlebars (Fixed and Moving)
- Педаалдар
- ЖК Monitor
- Аппараттык комплект (болт, шайба, гайкалар, шаймандар)
- User Manual
3. Монтаждоо боюнча нускамалар
Follow these steps to assemble your Dripex Elliptical Fitness Stepper Crosstrainer. It is recommended to have a second person assist with some steps.
- Компоненттерди таңгактан чыгаруу: Бардык бөлүктөрүн таңгактан этияттык менен алып чыгып, жайыңыз. Таңгактын ичиндегилердин тизмеси менен салыштырып көрүңүз.
- Стабилизатор тилкелерин бекитүү: Берилген болтторду жана шайбаларды колдонуп, алдыңкы жана арткы стабилизатор тилкелерин негизги рамага бекитиңиз.
- Install Upright Post: Connect the upright post to the main frame. Ensure all cables are routed correctly and not pinched.
- Педальдарды чогултуу: Attach the left and right pedals to their respective crank arms. Note that pedal threads are often marked 'L' and 'R' and tighten in opposite directions.
- Mount Handlebars: Attach the moving handlebars and fixed handlebars to the upright post. Connect any pulse sensor wires if applicable.
- ЖК мониторду орнотуу: Secure the LCD monitor to the bracket on the upright post and connect the sensor cables.
- Акыркы текшерүү: Review all connections to ensure they are tight and secure. Test the machine's movement before full use.
3.1-сүрөт: Product dimensions for assembly planning. The elliptical measures approximately 104.5 cm (L) x 34 cm (W) x 54 cm (H).
4. Иштөө нускамалары
4.1 Баштоо
- Step onto the pedals one foot at a time, holding onto the fixed handlebars for stability.
- Begin a smooth, elliptical motion with your feet and hands.
4.2 Каршылыкты жөндөө
The Dripex Elliptical features 8 levels of magnetic resistance. To adjust the resistance:
- Locate the resistance knob, typically on the upright post below the monitor.
- Turn the knob clockwise to increase resistance (levels 1-8 for a more challenging workout).
- Turn the knob counter-clockwise to decrease resistance (levels 8-1 for an easier workout).
4.1-сүрөт: Resistance adjustment dial with 8 levels for varied workout intensity.
4.3 ЖК мониторду колдонуу
The advanced LCD monitor displays key workout data:
- СКАН: Cycles through all functions automatically.
- TIME: Машыгуунун узактыгы.
- ЫЛДАМ: Учурдагы ылдамдык.
- Дистанция: Машыгуу учурунда басып өткөн аралык.
- КАЛОРИЙ: Болжолдуу күйгөн калория.
- ПУЛЬС: Your heart rate (when holding the pulse sensors on the handlebars).
- ОДОМЕТР: Жалпы топтолгон аралык.
The monitor also includes a tablet/device holder for convenience.

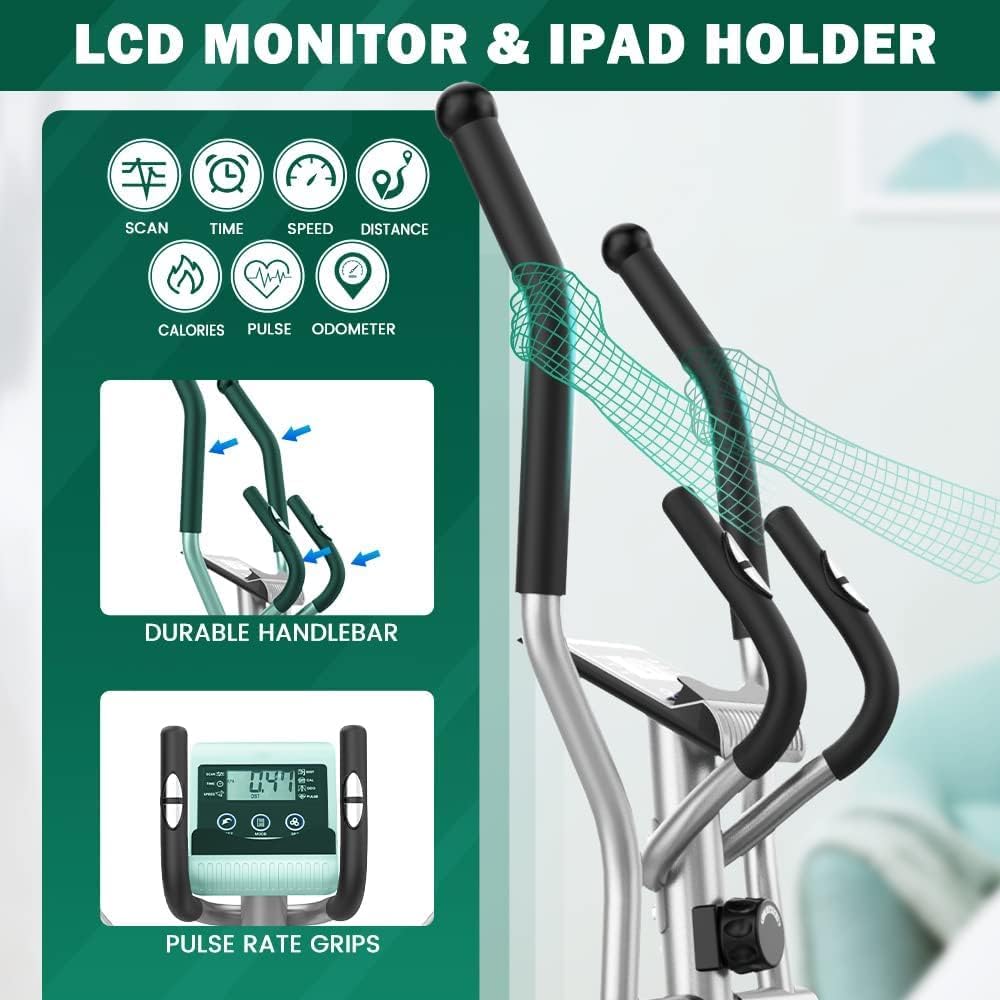

4.2-сүрөт: LCD monitor displaying workout metrics and integrated tablet holder.
4.4 Pulse Rate Monitoring
To measure your heart rate, firmly grasp the pulse sensors located on the fixed handlebars. Your pulse will be displayed on the LCD monitor after a few seconds.
4.3-сүрөт: LCD monitor with highlighted pulse sensors on the handlebars.
4.5 Moving the Elliptical
The elliptical is equipped with transportation wheels for easy relocation.
- Аймактын тоскоолдуктардан таза болушун камсыз кылыңыз.
- Grasp the rear stabilizer bar or fixed handlebars.
- Carefully tilt the machine forward until it rests on its transportation wheels.
- Roll the elliptical to its desired location.
- Gently lower the machine back onto its stabilizer feet.
4.4-сүрөт: Demonstrating the use of transportation wheels for moving the elliptical.
5. Техникалык тейлөө
Regular maintenance ensures the longevity and safe operation of your elliptical.
- Тазалоо: Жарнама менен машинаны өчүрүңүзamp терди жана чаңды кетирүү үчүн ар бир колдонуудан кийин чүпүрөк менен сүртүңүз. Абразивдүү тазалагычтардан алыс болуңуз.
- Майлоо: Periodically check moving parts for smooth operation. Apply a silicone-based lubricant to joints if squeaking occurs.
- Тыюулугун текшерүү: Regularly inspect all bolts, nuts, and screws to ensure they are securely tightened. Loose components can affect performance and safety.
- Педальдар: Ensure the anti-slip pedals are clean and free from debris to maintain grip.
5.1-сүрөт: Large anti-slip pedals for secure footing during workouts.
6. Кыйынчылыктарды
If you encounter issues with your Dripex Elliptical, refer to the following common problems and solutions:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Кыйкырык же майдалоо | Бош болттор, майлоонун жоктугу, эскирген тетиктер. | Check and tighten all bolts. Apply silicone lubricant to moving joints. If noise persists, inspect for worn parts. |
| LCD монитор көрсөтүлбөй жатат | Кабель байланышы бош, батареялары өлүп калган. | Ensure all monitor cables are securely connected. Replace batteries if necessary (batteries not included). |
| Каршылык өзгөрбөйт | Каршылык кабели ажыратылган же бузулган. | Inspect the resistance cable connection to the knob and the flywheel mechanism. Reconnect or contact support if damaged. |
| Колдонуу учурунда туруксуз | Uneven surface, loose stabilizer feet. | Ensure the elliptical is on a flat surface. Adjust the leveling caps on the stabilizer feet if present. |
7. Техникалык шарттар
Detailed technical specifications for the Dripex Elliptical Fitness Stepper Crosstrainer Model OA.
- Модел: OA
- Бренд: Dripex
- Түсү: Жашыл
- Материал: Алюминий (рамка)
- Каршылык көрсөтүү механизми: Магниттик
- Каршылык деңгээли: 8 жөнгө салынуучу деңгээл
- Маховик Салмагы: 13.2 фунт (6 кг)
- Ызы-чуу деңгээли: Below 20 dB (Hyper-quiet operation)
- Максималдуу колдонуучу салмагы: 265 фунт (120 кг)
- Продукциянын өлчөмдөрү (L x W x Y): 104.5 см x 34 см x 54 см (41.1 x 13.4 x 21.3 дюйм)
- Элемент Салмагы: 68 фунт (30.84 кг)
- Max Stride Length: 18 дюйм
- Pedal Dimensions: 13.8" (L) x 6.3" (W) (Anti-slip)
- Монитор: LCD (Time, Speed, Distance, Calories, Pulse, Odometer)
- Өзгөчөлүктөр: Tablet holder, Pulse rate grips, Transportation wheels
7.1-сүрөт: The Dripex Elliptical Fitness Stepper Crosstrainer.
7.2-сүрөт: Illustration of the hyper-quiet magnetic resistance and belt-driven system.
8. Кепилдик жана колдоо
For warranty information or technical support, please refer to the documentation included with your purchase or contact Dripex customer service through the retailer where the product was purchased.
