1. Киришүү
The OWON CM2100B is a compact, smart, and portable digital AC/DC clamp meter designed for precise electrical measurements. Featuring 20000 counts and True RMS capabilities, it accurately measures AC/DC current, AC/DC voltage, resistance, capacitance, diode, and frequency. Its Bluetooth communication function allows for remote data viewing and instrument control via Android and Apple phones, supporting data recording and analysis.
2. Коопсуздук маалыматы
ЭСКЕРТҮҮ:
- To avoid electrical shock, do not remove the test leads before replacing the battery.
- Always ensure the meter is set to the correct function and range before making measurements.
- Кандайдыр бир диапазон үчүн максималдуу киргизүү маанилеринен ашпаңыз.
- Inspect the test leads for damage before each use. Do not use if insulation is compromised.
- Бардык жергиликтүү жана улуттук коопсуздук эрежелерин сактаңыз.
This device is designed for use by qualified personnel. Read and understand all instructions before operation.
3. Орнотуу
3.1 Пакеттин мазмуну
Image: The CM2100B clamp meter and its accessories laid out, including the multimeter leads, a small screwdriver, the quick guide, and a soft carrying bag.
Пакетте бардык буюмдар бар экенин текшериңиз:
- 1 x OWON CM2100B Digital AC/DC Clamp Метр
- 1 x Multimeter Test Leads (Red and Black)
- 1 x Bolt Driver (Screwdriver)
- 1 x Ыкчам колдонмо / Колдонуучу колдонмо
- 1 x Soft Carrying Bag
3.2 Продукт бүттүview
Сүрөт: ачык фронт view of the Owon CM2100B clamp meter, showing the clamp jaws, rotary dial, display screen, and function buttons.

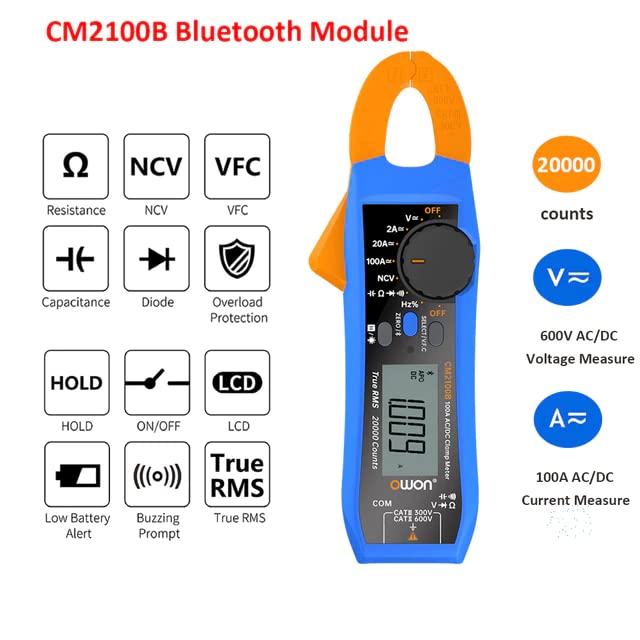

Image: An infographic detailing the CM2100B's capabilities such as Resistance, NCV, VFC, Capacitance, Diode, Overload Protection, Data Hold, On/Off, LCD, Low Battery Alert, Buzzing Prompt, True RMS, 20000 counts, 600V AC/DC Voltage, and 100A AC/DC Current.
The CM2100B features a compact design with an intuitive rotary dial for function selection and a clear LCD display. Key components include:
- Clamp Жаактар: For non-contact AC/DC current measurement.
- Айлануучу терүү: Өлчөө функцияларын тандайт (Көлөмtage, ток күчү, каршылык ж.б.).
- LCD дисплей: Өлчөө окууларын, бирдиктерди жана көрсөткүчтөрдү көрсөтөт.
- Функция баскычтары: Include ZERO/℃/℉, SELECT/VFC, HOLD, and NCV.
- Киргизүү уячалары: Көлөм үчүн сыноо өткөргүчтөрүн туташтыруу үчүнtage, resistance, capacitance, and diode measurements.
3.3 Батареяны орнотуу
Image: The rear of the CM2100B meter, displaying the battery compartment cover and a warning label regarding battery replacement.
The CM2100B requires 2 x AAA 3V Lithium Metal batteries (included). To install or replace batteries:
- Ensure the meter is turned OFF and disconnect all test leads from the meter and the circuit being measured.
- Батарея уясынын капкагын эсептегичтин арткы жагында табыңыз.
- Use the provided bolt driver (screwdriver) to loosen the screw securing the battery cover.
- Батареянын капкагын алып салыңыз.
- Insert the 2 x AAA batteries, observing the correct polarity (+/-) as indicated inside the compartment.
- Батарейканын капкагын ордуна коюп, бурамасын бекемдеңиз.
4. Иштөө нускамалары
4.1 Күйгүзүү/өчүрүү жана функцияны тандоо
To power on the meter, rotate the central dial from the 'OFF' position to the desired measurement function. To power off, rotate the dial back to 'OFF'.
4.2 Өлчөө функциялары
Image: A visual representation of the CM2100B's capabilities, including Resistance, NCV, VFC, HOLD, ON/OFF, LCD, Capacitance, Diode, Overload Protection, Low Battery Alert, Buzzing Prompt, and True RMS.
Image: Four practical application scenarios for the CM2100B: Capacitance measurement, NCV (Non-Contact Voltage) inductive measurement, Circuit board resistance measurement, and Diode measurement.
The CM2100B offers a wide range of measurement capabilities:
- AC/DC ток (A): cl колдонуңузamp jaws to measure current without breaking the circuit. Ensure the conductor is centered within the jaws. Max 100A.
- AC/DC Voltage (V): Connect test leads to the appropriate input jacks and across the circuit. Max 600V.
- Каршылык (Ω): Сыноо өткөргүчтөрүн компонент боюнча туташтырыңыз.
- Сыйымдуулук (F): Сыноочу зымдарды конденсатордун үстүнө туташтырыңыз.
- Диод сыноо: Connect test leads across the diode to check forward voltagд тамчы.
- Байланышсыз томtage (NCV): AC көлөмүн аныктооtage without physical contact by bringing the meter's NCV sensor close to the conductor.
- VFC (Variable Frequency Control): For accurate measurements on variable frequency drives.
- Жыштык (Гц): AC сигналдарынын жыштыгын өлчөө.
- Чыныгы RMS: Синусоидалуу эмес толкундар үчүн так окууну камсыз кылат.
- HOLD Функциясы: Дисплейдеги учурдагы көрсөткүчтү тоңдуруп коюу үчүн 'HOLD' баскычын басыңыз. Чыгаруу үчүн кайра басыңыз.
4.3 Bluetooth Connectivity and Data Recording

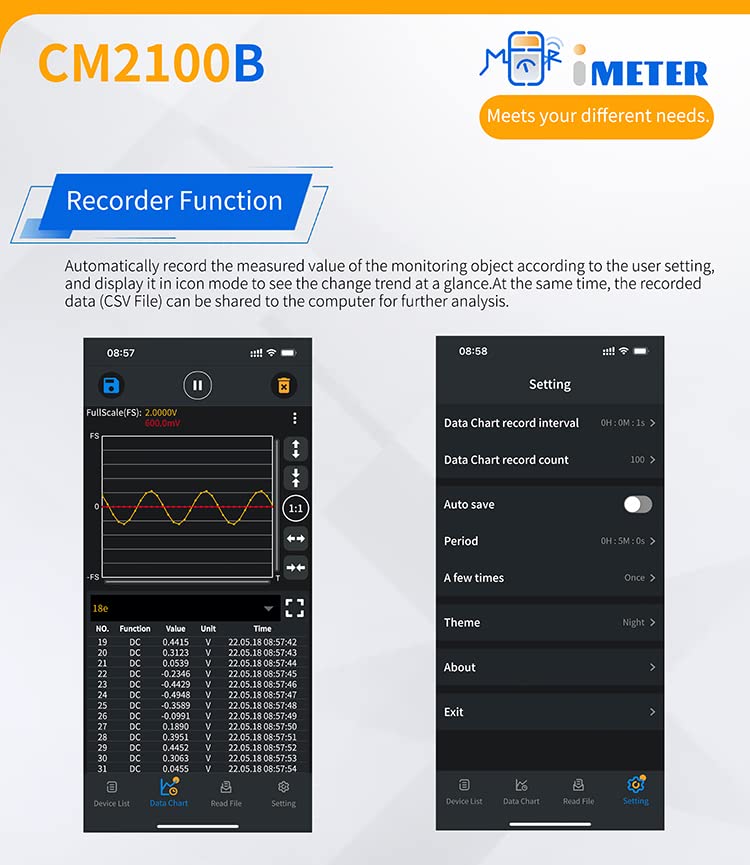

Image: A split image showing the CM2100B's recorder function interface on a mobile app, with a data chart on the left and settings for data chart interval, count, auto save, and theme on the right.
The CM2100B features Bluetooth connectivity for enhanced functionality:
- Колдонмону жүктөп алыңыз: Scan the QR code in the quick guide or visit https://files.owon.com.cn/i-meter/ to download the official OWON i-Meter app for Android or Apple devices.
- Жупташтыруу: Enable Bluetooth on your mobile device and open the i-Meter app. Follow the in-app instructions to connect to your CM2100B meter.
- Remote Control & Viewing: Туташкандан кийин, мүмкүн view real-time measurements, change settings, and control the meter remotely from your phone.
- Маалыматтарды жазуу: The app supports a recording function, allowing you to log measured values over time. This data can be analyzed within the app or exported (e.g., as a CSV file) for further analysis on a computer.
- Маалымат бөлүшүү: Share recorded data with colleagues or for documentation purposes directly from the app.
5. Техникалык тейлөө
- Тазалоо: Счетчиктин сasing жарнама мененamp кездеме жана жумшак жуугуч каражат. Абразивдүү заттарды же эриткичтерди колдонбоңуз. Колдонуудан мурун эсептегичтин кургак экенин текшериңиз.
- Сактагыч: If the meter is not used for an extended period, remove the batteries to prevent leakage. Store in a cool, dry place away from direct sunlight.
- Калибрлөө: For professional use, periodic calibration by a qualified service center is recommended to ensure accuracy.
6. Кыйынчылыктарды
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Эсептегич күйбөйт. | Өлүк же туура эмес орнотулган батарейкалар. | Батареянын полярдуулугун текшериңиз. Зарыл болсо, батарейкаларды алмаштырыңыз. |
| Окуу жок же туруксуз окуу. | Туура эмес функция тандалды; сыноо кабелинин туташуусу начар; байланыш диапазонунан тышкары. | Ensure correct function is selected. Check test lead connections. Verify measurement is within meter's range. |
| Bluetooth байланышы көйгөйлөрү. | Bluetooth not enabled on device; app not installed; meter too far from device. | Ensure Bluetooth is on. Download and install the i-Meter app. Keep meter and device within Bluetooth range. |
| Батареянын төмөн көрсөткүчү. | Батареялары аз. | Replace batteries immediately to ensure accurate readings. |
7. Техникалык шарттар
| Өзгөчөлүк | Спецификация |
|---|---|
| Модель номери | QD-CM2100B |
| Эсептерди көрсөтүү | 20000 |
| Өлчөө түрү | Чыныгы RMS |
| AC/DC ток диапазону | 100А чейин |
| AC/DC Voltage Диапазон | 600 В чейин |
| AC Frequency Response | 1000 Гц чейин |
| Байланыш | Bluetooth (Android & Apple support) |
| Power Source | 2 x AAA 3V Lithium Metal batteries (included) |
| Продукциянын өлчөмдөрү | 9.84 x 5.91 x 7.09 дюйм |
| Элемент Салмагы | 0.5 килограмм (1.1 фунт) |
| Түс | Көп түстүү |
| Өндүрүүчү | OWON |
| Дата биринчи жеткиликтүү | 14-июль, 2023-жыл |
8. Кепилдик жана колдоо
For warranty information and technical support, please refer to the official OWON webсайтка же ыйгарым укуктуу дилериңизге кайрылыңыз. Сатып алуу квитанциясын кепилдик дооматтары үчүн сатып алуунун далили катары сактаңыз.
For the latest software updates and additional resources, visit the OWON support page or the i-Meter app download link provided in Section 4.3.
