1. Киришүү
This manual provides essential information for the proper installation, operation, and maintenance of your Beetronics 12-Inch Full HD IPS Monitor, model 12HD7M. Please read this manual thoroughly before using the product to ensure optimal performance and safety.
Негизги өзгөчөлүктөрү:
- Full HD 1920 x 1080 resolution IPS panel with 178° viewбурчтар.
- Multiple video inputs: HDMI, VGA, BNC, and RCA.
- Durable metal housing designed for continuous 24/7 operation.
- Wide input voltage range (9-36 Volts) and dimmable backlight.
- Flexible mounting options: Collapsible stand and 75mm VESA mount.
2. Пакеттин мазмуну
Verify that all items listed below are included in your product package. If any items are missing or damaged, please contact Beetronics support.
- Beetronics 12-Inch Full HD IPS Monitor (12HD7M)
- Кубат менен камсыздоо жана шнур
- Алыстан башкаруу
- Flush Mounting Brackets
- Жыйналма стенд

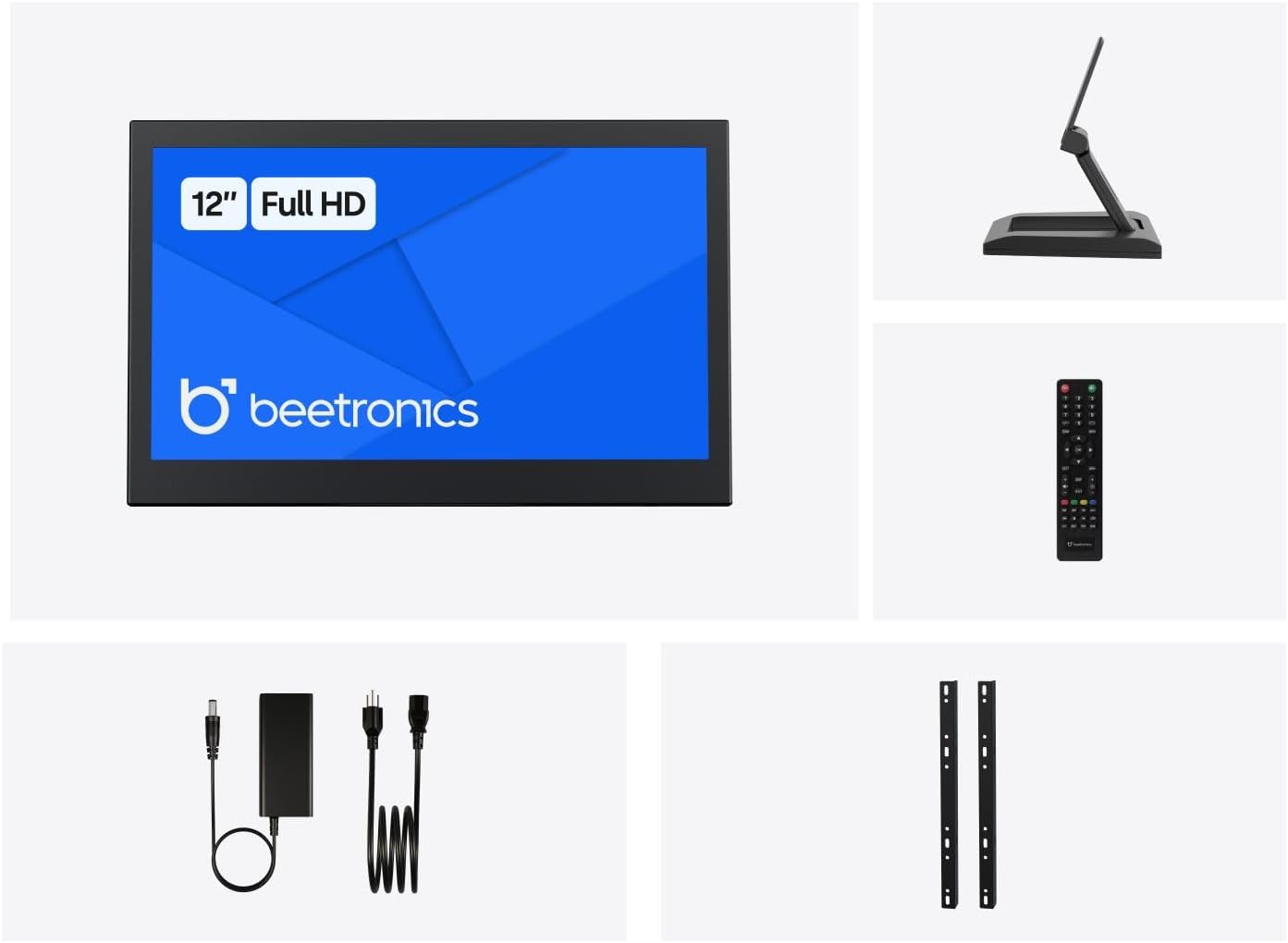

2.1-сүрөт: Package Contents. This image displays the Beetronics 12HD7M monitor along with its standard accessories, including the power adapter, remote, mounting brackets, and desktop stand.
3. Продукт бүтүп калдыview
Monitor Dimensions and Design:
The Beetronics 12HD7M monitor features a robust metal housing, designed for industrial environments. Its compact form factor allows for versatile integration.
3.1-сүрөт: Monitor Dimensions. This image illustrates the physical dimensions of the 12HD7M monitor, including width (279 mm), height (179 mm), and stand height adjustment (50-64 mm).
Киргизүү / Чыгуу порттору:
The monitor is equipped with a comprehensive set of rear-facing, downward-oriented input ports for easy cable management and installation.
3.2-сүрөт: Rear I/O Ports. This image provides a clear view of the monitor's rear panel, detailing the DC power input, HDMI, VGA, USB, AV, BNC, and audio input/output ports. Control buttons for power, menu, and volume are also visible.
- Туруктуу кубат киргизүү: Берилген кубат адаптерин туташтыруу үчүн.
- HDMI: High-Definition Multimedia Interface for digital video and audio.
- VGA: Video Graphics Array for analog video input.
- BNC: Bayonet Neill-Concelman connector, commonly used for professional video applications.
- RCA (AV): Composite video and stereo audio inputs.
- USB: For service or specific peripheral connections.
- Аудио кириш/чыгыш: 3.5mm jacks for audio connectivity.
4. Орнотуу
4.1 Монтаждоо параметрлери
The 12HD7M monitor offers flexible mounting solutions to suit various environments.
Desktop Stand Installation:
The included collapsible stand allows for desktop placement and angle adjustment. Ensure the stand is securely attached to the monitor and placed on a stable, flat surface.
4.1-сүрөт: Adjustable Stand. This image shows the monitor's side profile, highlighting the flexibility of the collapsible stand to adjust the screen's tilt angle for optimal viewing.
VESA Wall/Panel Mounting:
The monitor features a 75mm VESA mount pattern on the rear, allowing it to be mounted on compatible VESA arms, wall mounts, or integrated into panels using the flush mounting brackets. Ensure appropriate screws (M4) are used and tightened securely.
4.2-сүрөт: VESA Mount Points. This image displays the back of the monitor, indicating the standard VESA mounting points for secure attachment to compatible brackets or arms.
4.2 Кубатты туташтыруу
- Connect the power adapter cable to the DC input port on the rear of the monitor.
- Plug the power adapter into a suitable electrical outlet. The monitor supports a wide input voltag9-36V DC диапазону.
4.3 Видео булактарын туташтыруу
Connect your video source (e.g., computer, camera, media player) to the desired input port on the monitor using appropriate cables.
- HDMI: For high-quality digital video and audio.
- VGA: Аналогдук видео байланыштар үчүн.
- BNC: For professional video equipment.
- RCA (AV): For composite video and analog audio.
5. Иштөө нускамалары
5.1 Күйгүзүү/өчүрүү
Press the 'ON/OFF' button located on the rear panel or on the remote control to power the monitor on or off.
5.2 Меню навигациясы (OSD)
The On-Screen Display (OSD) menu allows you to adjust various monitor settings. Use the 'MENU' button to access the OSD, and the '+', '-', 'AUTO' buttons to navigate and adjust settings. The remote control can also be used for easier navigation.
5.3 Киргизүүнү тандоо
To switch between different video input sources, press the 'AUTO' button on the rear panel or the 'Input' button on the remote control. Cycle through HDMI, VGA, BNC, and AV inputs until the desired source is displayed.
5.4 Сүрөт орнотуулары
Сүрөттүн сапаты жөндөөлөрүн тууралоо үчүн OSD менюсуна кириңиз:
- Жарыктык: Экрандын жалпы жарыктыгын тууралайт.
- Контраст: Жарык жана караңгы аймактардын ортосундагы айырманы көзөмөлдөйт.
- Түс температурасы: Selects preset color modes (e.g., Warm, Cool, User).
- Аспект катышы: Adjusts the display ratio (e.g., 16:9, 4:3).
- Айкындыгы: Enhances edge definition.
5.5 Аудио орнотуулары
If an audio source is connected, adjust the volume using the '+' and '-' buttons on the rear panel or remote control. Further audio settings may be available in the OSD menu.
6. Техникалык тейлөө
6.1 Мониторду тазалоо
- Тазалоодон мурун ар дайым мониторду өчүрүп, розеткадан ажыратыңыз.
- Бир аз жумшак, түксүз кездемени колдонуңуз dampсуу же жумшак, абразивдүү эмес экран тазалагыч менен иштетиңиз.
- Суюктукту түз эле экранга же башка тешиктерге чачпаңыз.
- Катуу химиялык заттарды, эриткичтерди же абразивдүү материалдарды колдонуудан алыс болуңуз.
6.2 Жалпы кам көрүү
- Мониторго оор нерселерди коюудан алыс болуңуз.
- Мониторду өтө жогорку температурага, нымдуулукка же түз күн нуруна дуушар кылбаңыз.
- Ашыкча ысып кетүүдөн сактануу үчүн монитордун айланасында жетиштүү желдетүүнү камсыз кылыңыз.
7. Кыйынчылыктарды
Мониторуңузда көйгөйлөргө туш болсоңуз, төмөнкү жалпы көйгөйлөрдү жана чечимдерди караңыз.
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Күч жок | Power cable not connected; Power adapter faulty; Power outlet not working. | Check power cable connections; Test power adapter with another device; Try a different power outlet. |
| Сигнал жок | Video cable not connected; Incorrect input source selected; Video source not active. | Ensure video cable is securely connected; Select the correct input source using the 'Input' button; Verify video source is powered on and outputting a signal. |
| Сүрөт бурмаланган же бүдөмүк | Туура эмес чечилиш; бош видео кабель; Монитор жөндөөлөрү. | Set the video source to the monitor's native resolution (1920x1080); Reconnect video cable; Adjust 'Sharpness' or 'Auto' settings in the OSD. |
| Аудио жок | Audio cable not connected (for VGA/BNC/RCA); Volume too low; Audio source not active. | Ensure audio cable is connected (if not using HDMI); Increase monitor volume; Check audio output from the source device. |
8. Техникалык шарттар
Detailed technical specifications for the Beetronics 12HD7M monitor.
| Өзгөчөлүк | Спецификация |
|---|---|
| Модель номери | 12HD7M |
| Screen Size | 11.6 дюйм (диагоналдык) |
| Резолюция | 1920 x 1080 (Full HD) |
| Панел түрү | IPS |
| Аспект катышы | 16:9 |
| Viewбурч | 178° (горизонталдуу/вертикалдуу) |
| Сүрөттүн жарыктыгы | 500 Кандела |
| Screen Surface | Мт |
| Video Inputs | HDMI, VGA, BNC, RCA (AV) |
| Аудио киргизүү / чыгаруу | 3.5mm Audio In, 3.5mm Audio Out |
| Power Input | 9-36 Вольт (ТК) |
| Продукциянын өлчөмдөрү | 1.4 x 11 x 9.6 дюйм (35.6 x 279.4 x 243.8 мм) |
| Элемент Салмагы | 3.7 фунт (1.68 кг) |
| Монтаждоо | 75mm VESA, Collapsible Stand |
9. Кепилдик жана колдоо
9.1 Кепилдик маалыматы
The Beetronics 12HD7M monitor comes with a solid 2 жылдык кепилдик, reflecting our commitment to quality and reliability. This warranty covers defects in materials and workmanship under normal use. Please retain your proof of purchase for warranty claims.
9.2 Техникалык колдоо
For technical assistance, troubleshooting beyond this manual, or warranty inquiries, please contact Beetronics customer support. Refer to the official Beetronics webакыркы байланыш маалыматы жана колдоо булактары үчүн сайт.
Webсайт: www.beetronics.com
