JBL Concert Bass Pack 8 Set: A652 Ampкөтөрүүчү жана Сtage82 Сабвуфердин нускамасы

Introduction

Бул колдонмодо JBL Concert Bass Pack 8 топтомун орнотуу, иштетүү жана техникалык тейлөө боюнча кеңири көрсөтмөлөр берилген. Бул топтомго JBL Concert A652 кирет. Ampкөтөргүч, JBL Stage82 200W сабвуфери корпусу жана толук кабель комплекти менен. Туура колдонууну жана оптималдуу иштөөнү камсыз кылуу үчүн орнотуудан же иштетүүдөн мурун бул колдонмону кылдаттык менен окуп чыгыңыз.

Продукт бүттүview

JBL Concert Bass Pack 8 унааңыздын аудио системасын күчтүү бас менен жакшыртуу үчүн иштелип чыккан. Ал төмөнкү негизги компоненттерден турат:

• JBL концерти A652 Ampөмүр берүүчү: 2-канал ampсабвуферге кубат берүүчү көтөргүч.
• JBL Stage82 сабвуфери: Терең бассты кайра чыгаруу үчүн иштелип чыккан, атайын корпуста жайгашкан 8 дюймдук сабвуфер.
• Кабель комплекти: Электр энергиясы, жерге туташтыруу, алыстан күйгүзүү жана аудио сигналдар үчүн маанилүү зымдар.

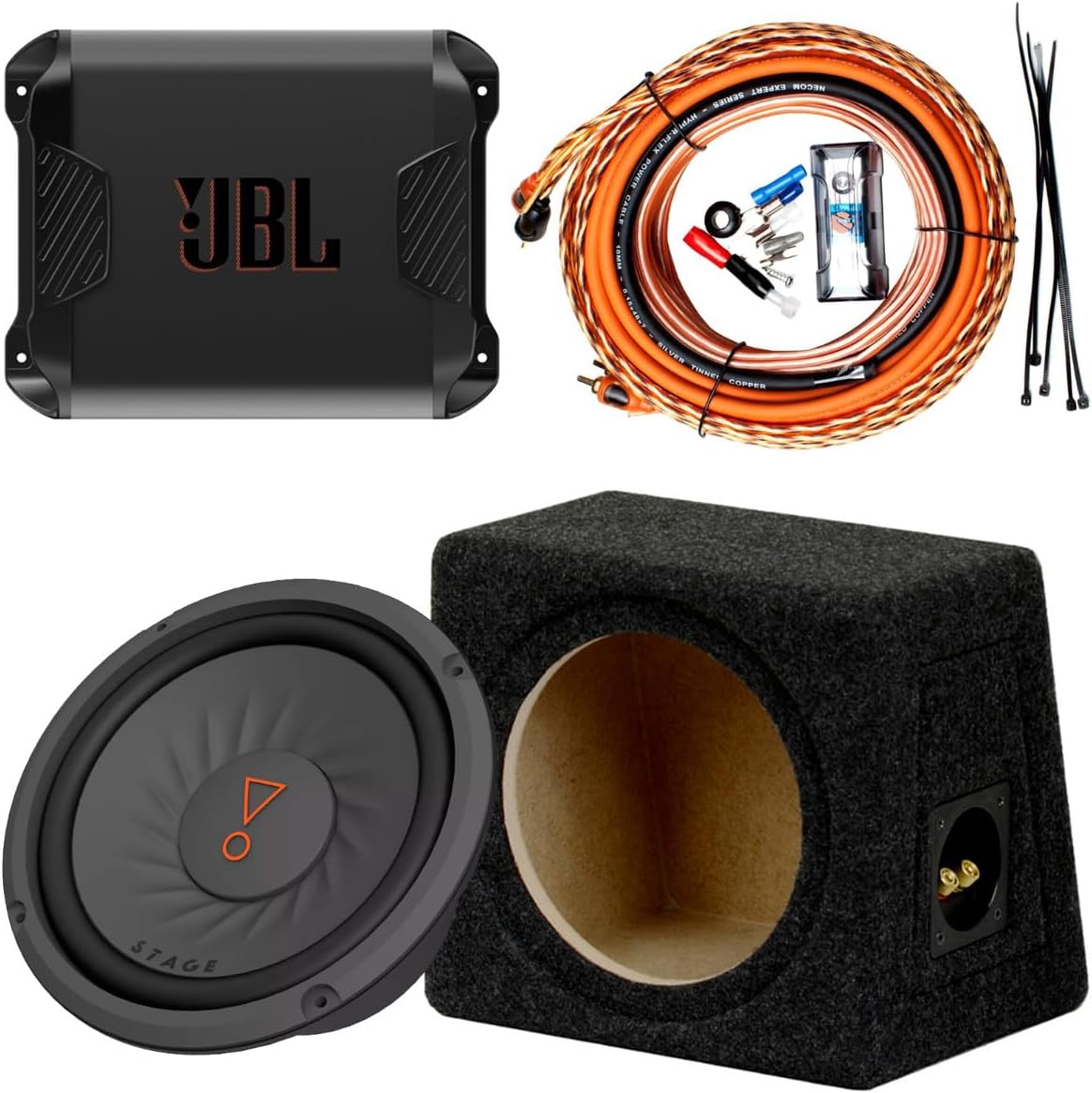

Сүрөт 1: Бүттүview JBL Concert Bass Pack 8 топтомунун, JBL Concert A652 көрсөтүүчү ampкөтөргүч, JBL Stagкорпусунун ичинде e82 сабвуфери жана камтылган зымдар топтому.

Сүрөт 2: JBL Concert A652 арткы панели Ampкөтөргүч, анда кубат киргизүү терминалдары (GND, REM, +12V), сактагыч кармагыч (30A) жана динамиктин чыгуу терминалдары (CH1, CH2, көпүрө менен) жөнүндө кеңири маалымат берилген.

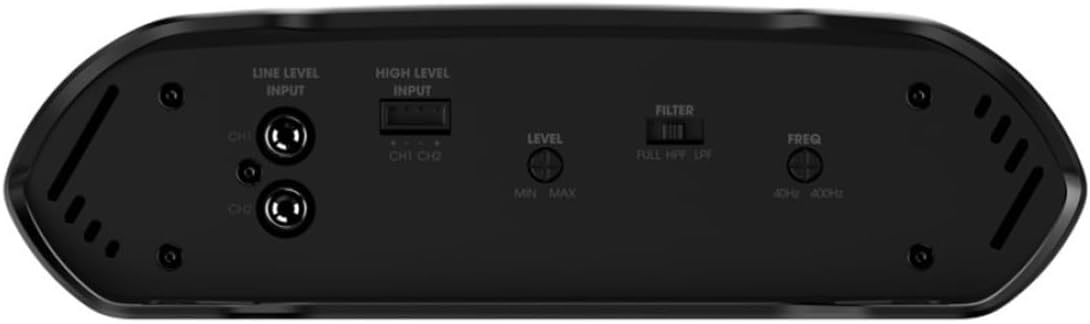

Сүрөт 3: JBL Concert A652 алдыңкы панели Ampкөтөргүч, сызык деңгээлин киргизүүнү (RCA), жогорку деңгээлдеги киргизүүнү, деңгээлди башкарууну (мин/макс), чыпка которгучун (ТОЛУК, HPF, LPF) жана жыштыкты башкарууну (40Гц-400Гц) көрсөтөт.

Сүрөт 4: Фронт view JBL Stage82 Сабвуфер, showcasing анын конусу жана айланасынын дизайны.

Сүрөт 5: Арткы view JBL Stage82 сабвуфери, магниттик түзүлүштү жана 200 Вт RMS жана 800 Вт эң жогорку кубаттуулук сыяктуу мүнөздөмөлөрү бар продукттун этикеткасын көрсөтөт.

Орнотуу жана орнотуу

Аудио системаңыздын иштеши жана коопсуздугу үчүн туура орнотуу абдан маанилүү. Эгерде кандайдыр бир кадам боюнча күмөн санасаңыз, кесипкөй орнотуучуга кайрылыңыз.

Коопсуздук чаралары:

• Кандайдыр бир электр иштерин баштоодон мурун унаанын терс батарея терминалын ажыратыңыз.
• Бардык зымдар жакшылап изоляцияланганын жана кыска туташуулардын жана бузулуулардын алдын алуу үчүн бекитилгенин текшериңиз.
• Унаа иштеп жатканда кыймылдап кетпеши үчүн, компоненттерди бекем орнотуңуз.

Орнотуу кадамдары:

1. Электр зымдары:
   • Негизги кубат кабелин (адатта кызыл) унаанын оң аккумулятор терминалынан төмөнкүгө чейин өткөрүңүз ampкөтөргүчтүн +12V терминалы. Батареядан 45 см (18 дюйм) аралыкта сапка орнотулган сактагыч кармагычты орнотуңуз.
   • Жерге туташтыргыч кабелди (адатта кара түстөгү) розеткадан туташтырыңыз ampКөтөргүчтүн GND терминалын унаанын шассисиндеги таза, боёлбогон металл бетине бекитиңиз. Электрдик туташуунун бекемдигин камсыз кылыңыз.
   • Башкы блоктун пульттан күйгүзүүчү кабелин (адатта көк түстө) туташтырыңыз ampкөтөргүчтүн REM терминалы. Бул кабель сигнал берет ampбаш бирдиги менен күйгүзүү жана өчүрүү үчүн көтөргүч.
2. Аудио сигнал киргизүү:
   • RCA киргизүүсү (сап деңгээли): Эгерде сиздин башкы блокто RCA алдын ала чыгуулары болсо, анда анын сабвуферинен же толук диапазондогу чыгарууларынан RCA кабелдерин туташтырыңыз. ampкөтөргүчтүн сызык деңгээлин киргизүүсү.
   • Жогорку деңгээлдеги киргизүү: Эгерде сиздин башкы блокто RCA алдын ала чыгаруулары жок болсо, анда берилген жогорку деңгээлдеги киргизүү адаптерин колдонуңуз. Баш блоктун динамик чыгыштарынан динамик зымдарын туташтырыңыз ampкөтөргүчтүн жогорку деңгээлдеги киргизүүсү.
3. Сабвуфер туташуу:
   • Сабвуфердин динамик терминалдарын туташтырыңыз ampкөтөргүчтүн динамик чыгаруу терминалдары. Бир сабвуфер менен оптималдуу иштөө үчүн, көпүрө аркылуу ampкөтөргүчтүн каналдары. Караңыз ampКөпүрө режиминдеги туташуу үчүн көтөргүчтүн атайын зым схемасы. Туура полярдуулукту (+ дан + га жана - дан - га) текшериңиз.
4. Монтаждоо:
   • коопсуз орнотуу ampкөтөргүчтү жетиштүү желдетүүнү жана нымдуулуктан коргоону камсыз кылган жерге коюңуз. Көп кездешүүчү жерлерге отургучтун астына же багажникке орнотуңуз.
   • Сабвуфердин корпусун унаанын ичиндеги каалаган жерге, адатта багажникке же жүк бөлүмүнө коюңуз. Анын туруктуу экенин жана коопсуздук элементтерине тоскоол болбогонун текшериңиз.
5. Акыркы текшерүүлөр:
   • Бардык зымдардын туташууларынын коопсуздугун жана туура полярдуулукту эки жолу текшериңиз.
   • Унаанын терс батарея терминалын кайра туташтырыңыз.

Иштөө нускамалары

Орноткондон кийин, JBL Concert Bass Pack 8 топтомун конфигурациялоо жана иштетүү үчүн төмөнкү кадамдарды аткарыңыз:

1. Баштапкы кубаттоо:
   • Унааңыздын от алдыруучу системасын жана баш блогун күйгүзүңүз. ampкөтөргүчтүн кубат индикатору күйүп турушу керек.
2. Күчөтүүнү (деңгээлди) орнотуу:
   • бургула ampкөтөргүчтүн "Деңгээлин" минималдуу (Мин) жөндөөсүнө коюңуз.
   • Башкы түзүлүшүңүз аркылуу анын максималдуу үнүнүн 75% чамасында күчтүү басс мазмуну бар тааныш музыкалык чыгарманы ойнотуңуз.
   • Акырындык менен көбөйтүү ampбурмалоону укканга чейин көтөргүчтүн "Деңгээлин" башкаруу баскычын басыңыз, андан кийин үн так чыкканга чейин аны бир аз азайтыңыз. Бул ... ampлифттин киргизүү сезгичтигин башкы блоктун чыгаруу сигналына дал келтириңиз.
3. Кроссовер чыпкасын орнотуу:
   • JBL концерти A652 ampкөтөргүчтө төмөнкү параметрлерди камтыган "Чыпка" которгучу бар: ТОЛУК, HPF (Жогорку өткөрүмдүүлүк чыпкасы) жана LPF (Төмөнкү өткөрүмдүүлүк чыпкасы). Сабвуфер үчүн, тандаңыз LPF.
   • "Жыштык" (жыштыкты) башкаруусун тууралаңыз. Бул сабвуфердин жогорку жыштык чегин орнотот. Жалпы баштапкы чекит 80Гц жана 120Гц ортосунда. Сабвуфердин чыгышын негизги динамиктериңиз менен кемчиликсиз айкалыштыруу үчүн муну тууралаңыз.
4. Жакшы жөндөө:
   • Бас тең салмактуу үн чыгарып, аудио системаңыздын калган бөлүгү менен интеграцияланганга чейин, ар кандай музыка түрлөрүн угуп, "Деңгээл" жана "Жыштык" башкаруу элементтерине кичинекей өзгөртүүлөрдү киргизиңиз.

Техникалык тейлөө

JBL Concert Bass Pack 8 топтомуңуздун узак мөөнөттүү иштешин жана оптималдуу иштешин үзгүлтүксүз техникалык тейлөө камсыздайт.

• Тазалоо: Жумшак, кургак чүпүрөктү колдонуп, аарчыңыз ampкөтөргүч жана сабвуфердин корпусу. Катуу химиялык заттарды же абразивдүү тазалоочу каражаттарды колдонуудан алыс болуңуз.
• Вентиляция: камсыз кылуу ampКөтөргүчтүн муздатуучу канаттары ысып кетүүнүн алдын алуу үчүн чаңдан жана таштандылардан тазаланган. Желдетүүчү тешиктерди жаппаңыз.
• Байланыштары: Мезгил-мезгили менен бардык зымдарды туташтыргычтын бекемдигин жана коррозиясын текшерип туруңуз. Бошоң байланыштар начар иштешине же бузулушуна алып келиши мүмкүн.
• Курчап турган чөйрө: Компоненттерди өтө жогорку температурадан, түз күн нурунан жана нымдуулуктан коргоңуз.

Проблемаларды чечүү

Эгерде сиз JBL Concert Bass Pack 8 топтомуңуз менен көйгөйлөргө туш болсоңуз, төмөнкү кеңири таралган көйгөйлөрдү жана чечимдерди караңыз:

Эгерде бул чечимдерди колдонуп көргөндөн кийин да көйгөй чечилбесе, JBL кардарларды колдоо кызматына же квалификациялуу автоунаа аудио технигине кайрылыңыз.

Техникалык шарттар

JBL Concert Bass Pack 8 Set компоненттеринин негизги техникалык мүнөздөмөлөрү:

JBL концерти A652 Ampөмүр берүүчү:

• Ватtage: 200 ватт (RMS, сабвуфер үчүн көпүрө аркылуу туташтырылган болушу мүмкүн)
• Импеданс: 4 Омду колдойт (сабвуфер 4 Ом)
• Чыпка: Толук, HPF, LPF (жөнгө салынуучу жыштык)
• Страховка: 30A
• Модель аты: A652 концерти

JBL Stage82 сабвуфери:

• Түрү: Сабвуфер
• Кубат менен иштөө: 200 Вт RMS, 800 Вт чокусу
• Импеданс: 4 Ом
• Модель аты: Stage82

Жалпы системанын мүнөздөмөлөрү:

• Продукциянын өлчөмдөрү: 50 x 50 x 28 см
• Элемент Салмагы: 10.65 кг
• Түсү: Кара
• Кубат булагы: Электр зымдары
• Модель номери: Концерттик басс топтому 8

Кепилдик жана колдоо

Кепилдик жөнүндө маалымат алуу, продуктуну каттоо же техникалык жардам алуу үчүн, расмий JBL сайтына кайрылыңыз webсайтына кириңиз же JBL кардарларды колдоо кызматына түз кайрылыңыз. Кепилдик дооматтары үчүн сатып алуунун далили катары сатып алуу дүмүрчөгүңүздү сактап коюңуз.

JBL расмий Webсайт: www.jbl.com
