1. Продукт бүтүп калдыview
Monport YW220 түтүн чыгаргычы ар кандай жумушчу чөйрөлөрдөн зыяндуу түтүндөрдү, чаңдарды жана жыттарды натыйжалуу кетирүү үчүн иштелип чыккан. Ал бекем 3 катмарлуу чыпкалоо системасы, күчтүү соргуч күчү жана абаны натыйжалуу тазалоо үчүн колдонуучуга ыңгайлуу алыстан башкаруу пульту менен жабдылган. Бул колдонмодо түзмөгүңүздүн оптималдуу иштешин жана узак мөөнөттүү иштешин камсыз кылуу үчүн орнотуу, иштетүү, техникалык тейлөө жана мүчүлүштүктөрдү оңдоо боюнча кеңири көрсөтмөлөр берилген.
1.1-сүрөт: Негизги блок, сордуруучу түтүк жана чыпкалар сыяктуу негизги компоненттери менен бирге Monport YW220 түтүн чыгаргыч.
2. Коопсуздук маалыматы
Түтүн чыгаргычты иштетүүдөн мурун бардык коопсуздук эскертүүлөрүн жана көрсөтмөлөрүн кунт коюп окуп чыгыңыз. Бул көрсөтмөлөрдү аткарбоо электр тогуна урунууга, өрткө же олуттуу жаракат алууга алып келиши мүмкүн.
- Электр менен камсыздоо буюмдун этикеткасында көрсөтүлгөн мүнөздөмөлөргө дал келгенин текшериңиз.
- Электр шнурунун же сайгычтын бузулушу менен аппаратты иштетпеңиз.
- Туура аба агымын камсыз кылуу үчүн аба кирүүчү жана чыга турган жерлерди тоскоолдуктардан алыс кармаңыз.
- Агрегатты сууга же ашыкча нымдуулукка дуушар кылбаңыз.
- Тейлөө же чыпканы алмаштыруу иштерин жүргүзүүдөн мурун, ар дайым түзмөктү розеткадан сууруп алыңыз.
- Иштөөсүн жана кепилдикти сактоо үчүн Monport алмаштыруучу чыпкаларын гана колдонуңуз.
3. Пакеттин мазмуну
Төмөндө тизмеленген нерселердин баары пакетиңизге камтылганын текшериңиз:
- Түтүн чыгаруучу блок (1)
- Экстракциялык түтүк (1)
- Чарчы силикон капкак (1)
- Электр шнуры (1)
- Англис тили боюнча колдонмо (1)
- Алыстан башкаруу (1)
- Адаптер (1)
- Баштапкы чыпкалоо пахтасы (5 барак)
- H13 чыпка элементи (1)
- Йоддуу активдештирилген көмүр чыпкасы (1)
3.1-сүрөт: Детальдуу view продуктунун таңгагына кирген бардык компоненттердин.
4. Орнотуу нускамалары
Monport YW220 түтүн чыгаргычыңызды орнотуу үчүн төмөнкү кадамдарды аткарыңыз:
- Пакеттен чыгаруу: Бардык компоненттерди таңгактан кылдаттык менен алып салыңыз. Келечекте сактоо же ташуу үчүн таңгактарды сактаңыз.
- Чыпканы орнотуу:
- Фильтр бөлүмүн ачуу үчүн блоктун капталындагы металл кулпуну ачыңыз.
- Төмөн жагына йод көп камтылган активдештирилген көмүр чыпкасын салыңыз.
- H13 чыпка элементин активдештирилген көмүр чыпкасынын үстүнө коюңуз.
- Акырында, эң үстүнө баштапкы чыпкалоочу пахтанын бир барагын коюңуз.
- Фильтр бөлүмүн жаап, металл кулпуну бекитиңиз.
4.1-сүрөт: 3 катмарлуу чыпкалоо системасынын туура катмарланышы: баштапкы чыпкалоочу пахта, H13 чыпка элементи жана йоддуу активдештирилген көмүр чыпкасы.
- Соргуч түтүктү бекитүү: Соруучу түтүктү блоктун үстүндөгү аба кирүүчү тешикке туташтырыңыз. Анын бекем бекитилгенин текшериңиз. 82 мм аба кирүүчү тешик адаптерди колдонуп, берилген 82 мм бамбук түтүк жана 100 мм түтүн түтүктөрү менен шайкеш келет.
- Төрт бурчтуу силикон капкакты бекитиңиз: Эгерде белгилүү бир колдонмолор үчүн керек болсо, төрт бурчтуу силикон капкакты соргуч түтүктүн учуна бекитиңиз.
- Кубат туташуу: Кубат шнурун шайманга, андан кийин тиешелүү розеткага сайыңыз.

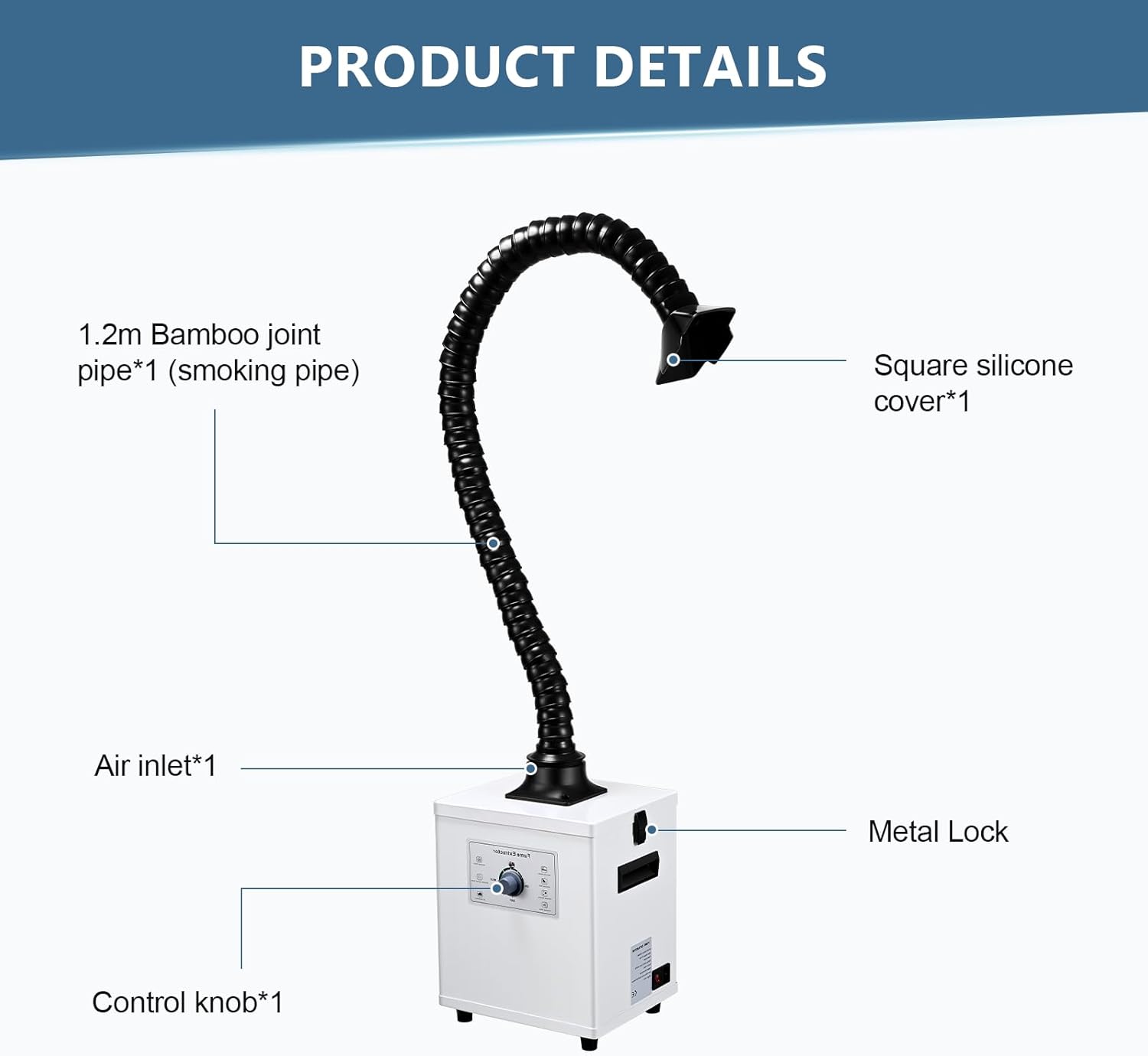

4.2-сүрөт: Түтүн чыгаргычтын негизги компоненттери, анын ичинде 1.2 м бамбук кошулуучу түтүк (тамеки түтүгү), төрт бурчтуу силикон капкак, аба кирүүчү тешик жана металл кулпу.
5. Иштөө нускамалары
Monport YW220 түтүн чыгаргычын түзмөктөгү башкаруу баскычы же кошо берилген алыстан башкаруу пульту аркылуу иштетүүгө болот.
5.1. Башкаруу баскычын колдонуу
- Күйгүзүү/өчүрүү: Түзмөктү күйгүзүү үчүн баскычты саат жебеси боюнча "ON" абалына буруңуз. Өчүрүү үчүн аны саат жебесине каршы "OFF" абалына буруңуз.
- Шамалдын ылдамдыгын жөнгө салуу: Шамалдын ылдамдыгын жогорулатуу үчүн баскычты саат жебеси боюнча "ON" абалынан кийин бураңыз. Ылдамдыкты азайтуу үчүн аны саат жебесине каршы буруңуз.
5.1-сүрөт: Башкаруу панелинде шамалдын ылдамдыгын жылмакай жөнгө салуу үчүн жөнөкөй тутка дизайны жана оңой жетүү үчүн туткалар бар.
5.2. Пультту колдонуу
Алыстан башкаруу пульту төмөнкүлөрдү жакшыртылган функцияларды сунуштайт:
- Кубат которгучу: Бирдикти күйгүзүү же өчүрүү үчүн кубат баскычын басыңыз.
- Көп деңгээлдүү шамалдын ылдамдыгын жөнгө салуу: Вентилятордун ылдамдыгын так жөнгө салуу үчүн атайын баскычтарды колдонуңуз.
- Убакытты жөндөө: Экстрактор үчүн белгилүү бир иштөө убактысын коюңуз.
- Коопсуздук кулпу: Жөндөөлөрдүн кокусунан өзгөрүп кетишинин алдын алуу үчүн коопсуздук кулпусу функциясын иштетиңиз.
5.3. Чыпканын бүтөлүп калышы жөнүндө сигнализация
Бул аппарат чыпканын бүтөлүп калышын автоматтык түрдө аныктоо системасы менен жабдылган. Чыпка катмарларында басымдын олуттуу айырмасы аныкталганда, машина чыпка элементин текшерүү же алмаштыруу керек экенин көрсөткөн үн жана визуалдык сигнал берет.
5.2-сүрөт: Капкактын ички бетиндеги көбүктүү пахта түтүндүн чыгышына жол бербейт, абаны тазалоону жакшыртат жана ызы-чууну азайтат, буга орнотулган герметикалык резина тилке жардам берет.
6. Техникалык тейлөө
Үзгүлтүксүз техникалык тейлөө түтүн чыгаргычыңыздын узак мөөнөттүү иштешин жана натыйжалуулугун камсыз кылат.
6.1. Фильтрди алмаштыруу
3 катмарлуу чыпкалоо системасы мезгил-мезгили менен алмаштырууну талап кылат. Жыштыгы колдонууга жана бөлүнүп алынган түтүндүн түрүнө жараша болот. Чыпканын бүтөлүп калганы тууралуу сигнализация иштетилгенде же сордуруу натыйжалуулугунун төмөндөгөнүн байкаганда чыпкаларды алмаштырыңыз.
- Агрегатты розеткадан сууруп алыңыз.
- Металл кулпуну ачып, чыпка бөлүмүн ачыңыз.
- Колдонулган баштапкы чыпкалоочу пахтаны, H13 чыпка элементин жана йод көп активдештирилген көмүр чыпкасын этияттык менен алып салыңыз. Аларды жергиликтүү эрежелерге ылайык жок кылыңыз.
- Жаңы чыпкаларды туура тартипте орнотуңуз: астына активдештирилген көмүр чыпкасы, андан кийин H13 чыпка элементи, андан кийин үстүнө баштапкы чыпкалоо пахтасынын жаңы барагы.
- Фильтр бөлүмүн жаап, металл кулпуну бекитиңиз.
6.1-сүрөт: Йоддун жогорку баалуулугу бар мамычалуу көмүр чыпкасы кадимки көмүр негизиндеги көмүргө салыштырмалуу жогорку адсорбциялык кубаттуулукту жана узак кызмат мөөнөтүн камсыз кылат.
6.2. Агрегатты тазалоо
- Агрегаттын сыртын жумшак менен сүртүңүз, гamp кездеме. Абразивдүү тазалагычтарды же эриткичтерди колдонбоңуз.
- Аба кирүүчү жана чыгуучу тешиктер чаңдан жана таштандылардан тазаланганын текшериңиз.
7. Кыйынчылыктарды
Жалпы маселелер жана аларды чечүү үчүн төмөнкү таблицага кайрылыңыз:
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Түзмөк күйбөйт | Электр менен камсыздоо жок; Электр шнуру бошоп калган; Түзмөк өчүрүлгөн | Розетканы текшериңиз; электр шнурунун бекем сайылганын текшериңиз; түзмөктүн которгучун "КҮЙГҮЗҮҮ" абалына коюңуз |
| Соруу күчү төмөн | Чыпкалар бүтөлүп калган; Соруучу түтүк тыгылып калган; Вентилятордун ылдамдыгы өтө төмөн | Чыпкаларды алмаштырыңыз; Түтүктөгү тыгылып калган нерселерди тазалаңыз; Вентилятордун ылдамдыгын жогорулатыңыз |
| Чыпканын бүтөлүп калганы тууралуу сигнализация иштетилет | Фильтрлер толуп калган жана аларды алмаштыруу керек | Үч чыпка катмарынын баарын алмаштырыңыз |
| Иш учурунда адаттан тыш ызы-чуу | Бош калган бөлүктөр; Вентилятордогу тоскоолдук; Агрегат туруктуу бетте эмес | Бош тетиктерди текшериңиз; Вентилятордун тоскоолдуктарын текшериңиз (алдын ала розеткадан сууруп алыңыз); Түзмөктү тегиз, туруктуу бетке коюңуз |
8. Техникалык шарттар
Monport YW220 түтүн чыгаргычынын деталдуу техникалык мүнөздөмөлөрү:
- Күч: 220 Вт
- Максималдуу аба агымынын ылдамдыгы: 310 м³/саат
- Чыпка катмарлары: 3 (Негизги чыпкалоочу пахта, H13 чыпка элементи, йоддуу активдештирилген көмүр чыпкасы)
- Аба киришинин диаметри: 82мм
- Экстракциялык түтүк: Узундугу 1.4 м, диаметри φ75 мм
- Чыпкалоо эффектиси: 0.3μm, 99.97% тазалоо ылдамдыгы
- Макс. Ызы-чуу деңгээли: <55дБ
- Эң жогорку терс басым: 2200Па
- Башкаруу ыкмасы: Дисплейи жана кол менен башкаруу баскычы бар алыстан башкаруу пульту
- Өлчөмдөрү (бирдик): Болжол менен 11.8 дюйм (30 см) x 9.5 дюйм (24.2 см) x 13.5 дюйм (34.3 см)
8.1. Шайкеш тиркемелер
Бул түтүн чыгаргыч кеңири колдонуу үчүн ылайыктуу, анын ичинде:
- ширетүүчү станциялар
- Гравюра жасоочу машиналар (Monport CO2 гравюра жасоочу машиналары жана 50 Вттан төмөн оптикалык була белгилөөчү машиналар үчүн сунушталат)
- CNC станоктору
- Ширетүүчү аспаптар
- Базардагы көпчүлүк диоддук гравюра машиналары жана оптикалык була белгилөө машиналары менен шайкеш келет.
8.1-сүрөт: Түтүн чыгаргыч ар кандай жумуш чөйрөлөрүнө ылайыктуу, лазердик гравировкадан, ширетүүдөн жана башка өнөр жай процесстеринен чыккан түтүндөрдү натыйжалуу башкарат.

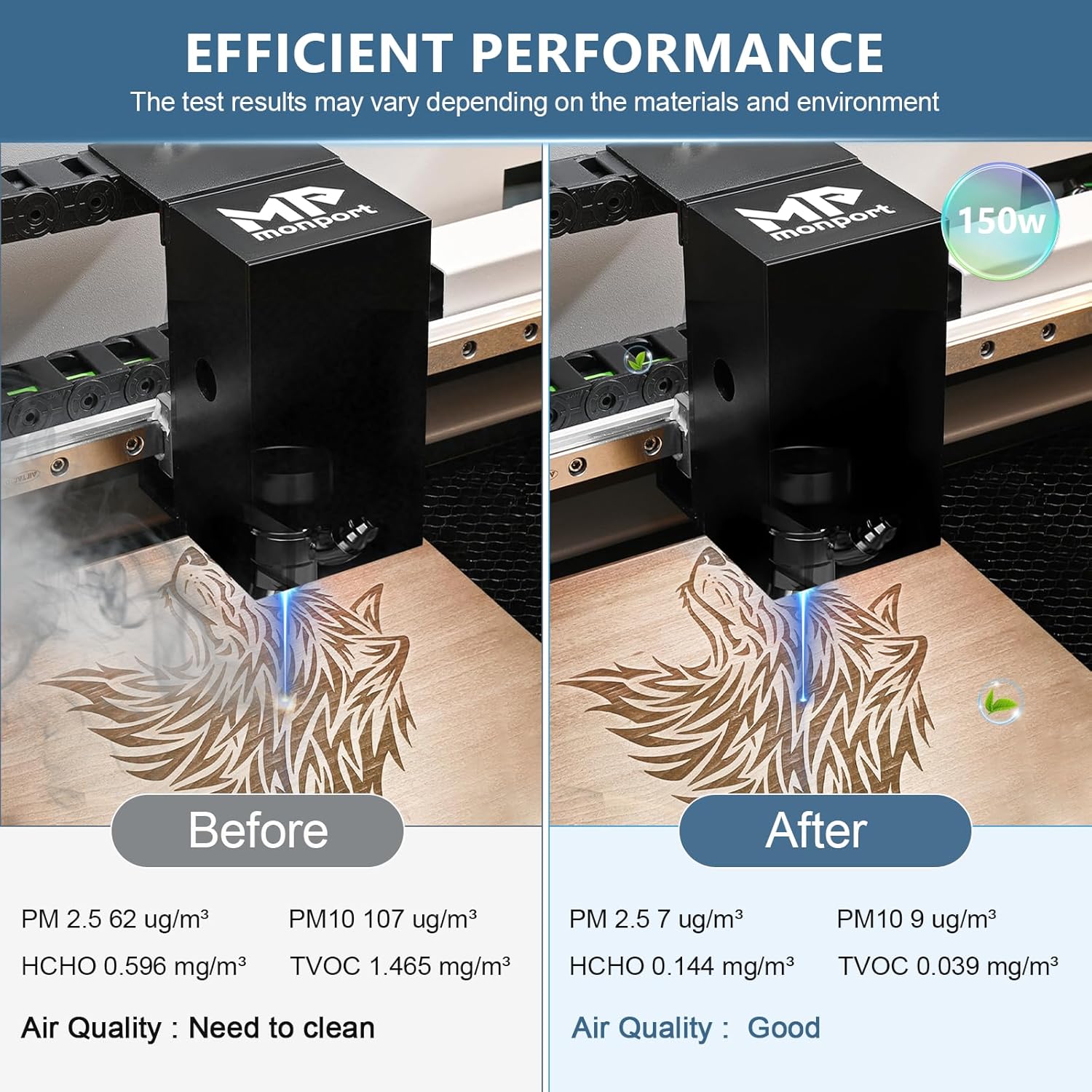

8.2-сүрөт: Түтүн чыгаргычтын натыйжалуу иштешин көрсөтүп, колдонулгандан кийин абанын сапатынын олуттуу жакшырганын (PM2.5, PM10, HCHO, TVOC азайганын) көрсөтөт.
9. Кепилдик жана колдоо
Кепилдик жөнүндө маалымат алуу, техникалык колдоо же алмаштыруучу тетиктерди жана чыпкаларды сатып алуу үчүн Monport кардарларды тейлөө кызматына кайрылыңыз. Сатып алуу документтеринде берилген байланыш маалыматын караңыз же расмий Monport веб-сайтына кириңиз. webсайт.
Кеңейтилген камсыздандыруу үчүн коргоо пландары жеткиликтүү. Жеткиликтүү коргоо пландары тууралуу кененирээк маалымат алуу үчүн сатуучуга кайрылыңыз.
