BWE Shower Panel System BWEP30-BNK Instruction Manual

1. Продукт бүтүп калдыview

This manual provides detailed instructions for the installation, operation, and maintenance of your BWE Shower Panel System, model BWEP30-BNK. This multi-function shower panel features a modern design with various spray modes to enhance your showering experience.

Сүрөт 1.1: Бүттүview of the BWE Shower Panel System in Brushed Nickel.

Image 1.2: Key features of the shower panel, including rainfall, waterfall, and massage body jets.

2. Коопсуздук маалыматы

Please read all instructions carefully before installation and use. Failure to follow these instructions may result in property damage, personal injury, or product malfunction.

• Орнотууну баштоодон мурун бардык суу менен камсыздоо линиялары өчүрүлгөнүн текшериңиз.
• Эгерде сиз орнотуунун кандайдыр бир кадамдары боюнча күмөн санасаңыз, квалификациялуу сантехникке кайрылыңыз.
• Do not use abrasive cleaners or harsh chemicals on the product finish.
• Орнотуудан кийин бардык туташуулардын бекем жана агып кетпегенин текшериңиз.

3. Пакеттин мазмуну

Орнотууну улантуудан мурун бардык компоненттер бар экенин жана бузулбаганын текшериңиз.

• Shower Panel System (Main Unit)
• Handheld Shower Head with Hose
• Монтаждоочу жабдык
• Орнотуу боюнча колдонмо (бул документ)
• Клапан

4. Орнотуу жана орнотуу

The BWE Shower Panel System is designed for wall-mounted installation. All necessary assembly accessories are included. The system comes with pre-plumbed hot/cold water pipelines and a standard plumbing connector for quick installation.

4.1 Талап кылынган куралдар (кошумча эмес)

• Жөнгө салынуучу ачкыч
• Бурагыч (Phillips жана Flathead)
• Бургулоо
• Өлчөө лентасы
• Деңгээл
• Карандаш
• Герметик лента (тефлон лентасы)

4.2 Орнотуу кадамдары

1. Орнотуу аймагын даярдоо: Turn off the main water supply. Remove any existing shower fixtures. Clean the wall surface where the shower panel will be mounted.
2. Орнотуу пункттарын белгилөө: Hold the shower panel against the wall at the desired height. Use a pencil to mark the locations for the mounting brackets. Refer to the dimensions image for guidance.


Сүрөт 4.1: Орнотууну так пландаштыруу үчүн продуктунун өлчөмдөрү.

3. Drill Holes and Install Brackets: Drill pilot holes at the marked points. Insert wall anchors if necessary. Secure the mounting brackets to the wall using the provided screws. Ensure the brackets are level.
4. Суу линияларын туташтыруу: Connect the hot and cold water supply lines to the corresponding inlets on the back of the shower panel. Use sealant tape on all threaded connections to prevent leaks. Ensure connections are tight but do not overtighten.
5. Mount the Shower Panel: Carefully hang the shower panel onto the installed mounting brackets. Ensure it is securely seated.
6. Колго кармалуучу душту туташтырыңыз: Attach the handheld shower hose to its designated outlet on the panel and connect the handheld shower head.
7. Агышуу үчүн сыноо: Негизги суу түтүгүн акырындык менен күйгүзүңүз. Бардык туташуулардан агып кетүүлөрдү текшериңиз. Эгерде кандайдыр бир агып кетүүлөр аныкталса, суу түтүгүн өчүрүп, туташууларды кайра бекемдеңиз.
8. Акыркы текшерүү: Ensure all functions operate correctly.

5. Иштөө нускамалары

Your BWE Shower Panel System offers multiple functions for a customized showering experience.

5.1 Башкаруу

• Температураны жөндөө баскычы: This knob controls the water temperature. Rotate it to adjust between hot (H) and cold (C) water.
• Function Adjustment Knob: This knob allows you to select between the different shower functions: Waterfall, Rainfall, Massage Jets, and Handheld Shower Head.

Image 5.1: Controls for function selection and temperature adjustment.

5.2 Shower Functions

• Жаан-чачын: Provides a wide, gentle overhead spray, simulating natural rainfall.

Image 5.2: Rainfall shower mode in use.
• Waterfall Shower: Delivers a broad, flat stream of water for a unique showering experience.
• Массаж учактары: Two body jets provide targeted, powerful sprays for muscle relief. These can be used separately.


Image 5.3: Massage body jets in operation.

• Handheld Shower Head: Offers flexibility for focused rinsing, cleaning, or assisting children and pets. It features an adjustable flow rate.

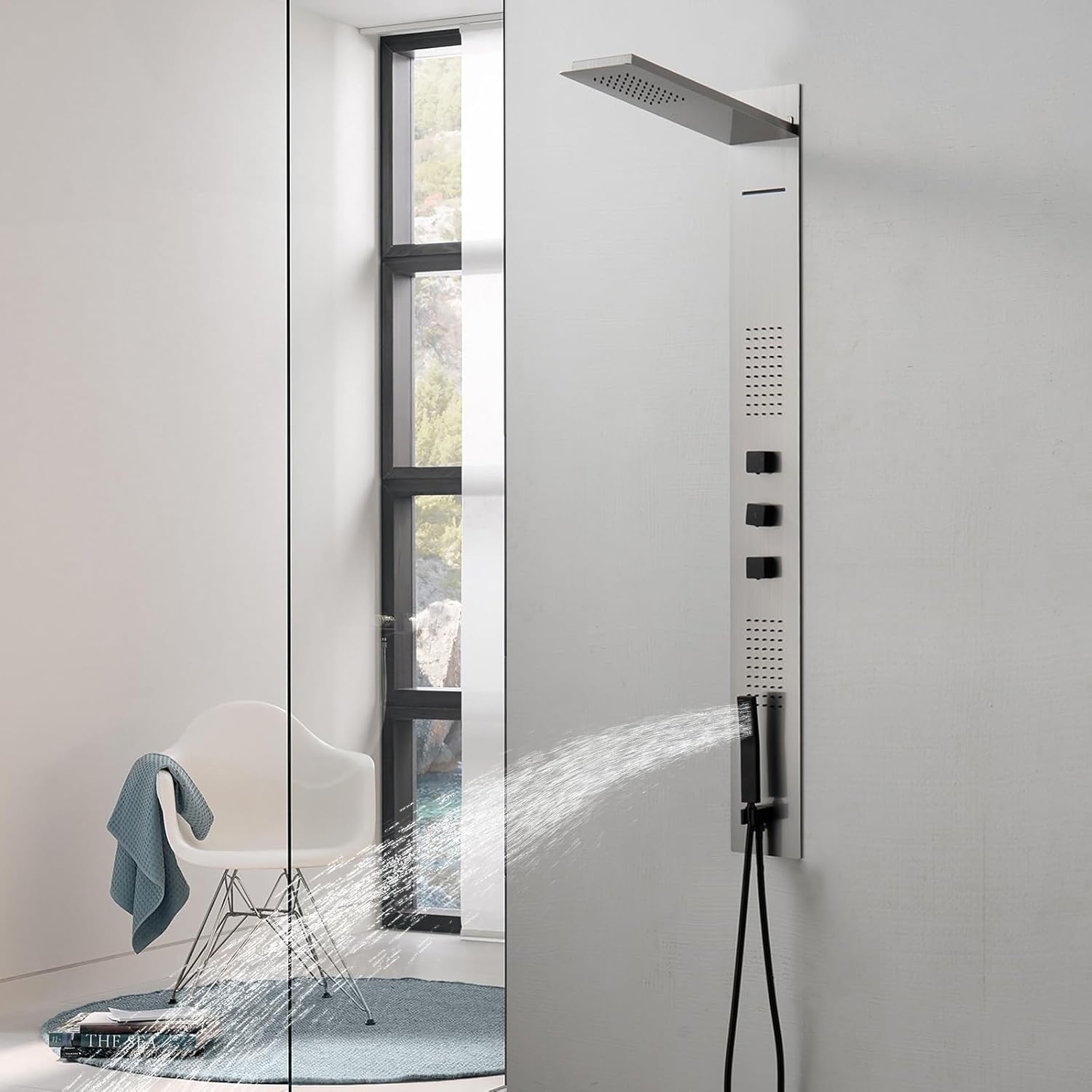

Image 5.4: Handheld shower head in operation.

6. Техникалык тейлөө

Regular maintenance will ensure the longevity and optimal performance of your shower panel system.

• Тазалоо: Clean the brushed nickel and black finish with a soft cloth and mild soap or a non-abrasive bathroom cleaner. Avoid harsh chemicals, abrasive pads, or polishes, as these can damage the finish.
• Соплолорду тазалоо: Periodically clean the silicone nozzles on the rainfall head and massage jets by gently rubbing them to dislodge any mineral buildup.
• агып текшерүүлөр: Regularly inspect all connections for any signs of leaks. Address any leaks promptly to prevent water damage.

7. Кыйынчылыктарды

Жалпы маселелер жана аларды чечүү жолдору үчүн төмөнкү таблицага кайрылыңыз.

8. Техникалык шарттар

Key technical specifications for the BWE Shower Panel System BWEP30-BNK.

9. Кепилдик жана колдоо

For warranty information, technical support, or to inquire about replacement parts, please contact BWE customer service directly.

Refer to the product packaging or the official BWE webакыркы байланыш маалыматы үчүн сайт.
