Продукт бүттүview
ANCEL BA101 12V унаа аккумуляторун текшергич - бул 12V унаа аккумуляторлорунун жана генератор системаларынын абалын баалоо үчүн иштелип чыккан санариптик автоунаа диагностикалык куралы. Ал так жана натыйжалуу диагностикалык отчетторду берет, бул аны унаа ээлери, механиктер жана DIY ышкыбоздору үчүн маанилүү куралга айлантат.

Сүрөт: ANCEL BA101 батареясын текшерүүчү каражаты коргоочу кутучасы менен бирге көрсөтүлгөн.
Негизги өзгөчөлүктөрү:
- Коопсуздукту коргоо: Колдонуучунун жана унаанын аккумуляторунун коопсуздугун камсыз кылуу үчүн тескери полярдуулуктан коргоо жана кыска туташуудан коргоо функциялары бар.
- Колдонуучуга ыңгайлуу дизайн: Тесттин жыйынтыктарын так жана оңой окуу үчүн чоң LCD дисплей, ак түстөгү арткы жарык жана жөнгө салынуучу контраст менен жабдылган.
- Өзүн-өзү иштеткен: Сыноодон өтүп жаткан 12V батареядан түз иштейт, бул ички батареялардын зарылдыгын жокко чыгарат.
- Кеңири сыноо диапазону жана жогорку тактык: 100-2000 CCA кеңири сыноо диапазонун сунуштайт жана өзгөчө 99.6% тактыкка ээ.
- Көп стандарттуу колдоо: JIS, EN, DIN, SAE, CCA, BCI, GB, CA, MCA жана IEC сыяктуу ар кандай батарея стандарттарына жооп берет.
- Кеңири шайкештик: Бир нече батарея түрлөрү менен шайкеш келет (суу каптаган, AGM, GEL, EFB) жана жеңил унаалар, жүк ташуучу унаалар, гибриддер, жол тандабастар, кайыктар, автофургондор жана мотоциклдер сыяктуу ар кандай унаалар үчүн ылайыктуу.
- Коргоочу куту: Ташуу жана сактоо учурунда сыноочуну коргоо үчүн иштелип чыккан чоң көтөрүүчү сумка (ички өлчөмү: 7.9 * 5.5 * 2.4 дюйм) камтылган. Эскертүү: Сканердин өзү кутуга киргизилген эмес.
Пакеттин мазмуну
Пакетти ачканда, бардык буюмдар бар экенин жана жакшы абалда экендигин текшериңиз.
- ANCEL BA101 12V унаа аккумуляторун текшерүүчү түзүлүш
- Коргоочу куту
- Колдонуучунун Колдонмосу (бул документ)

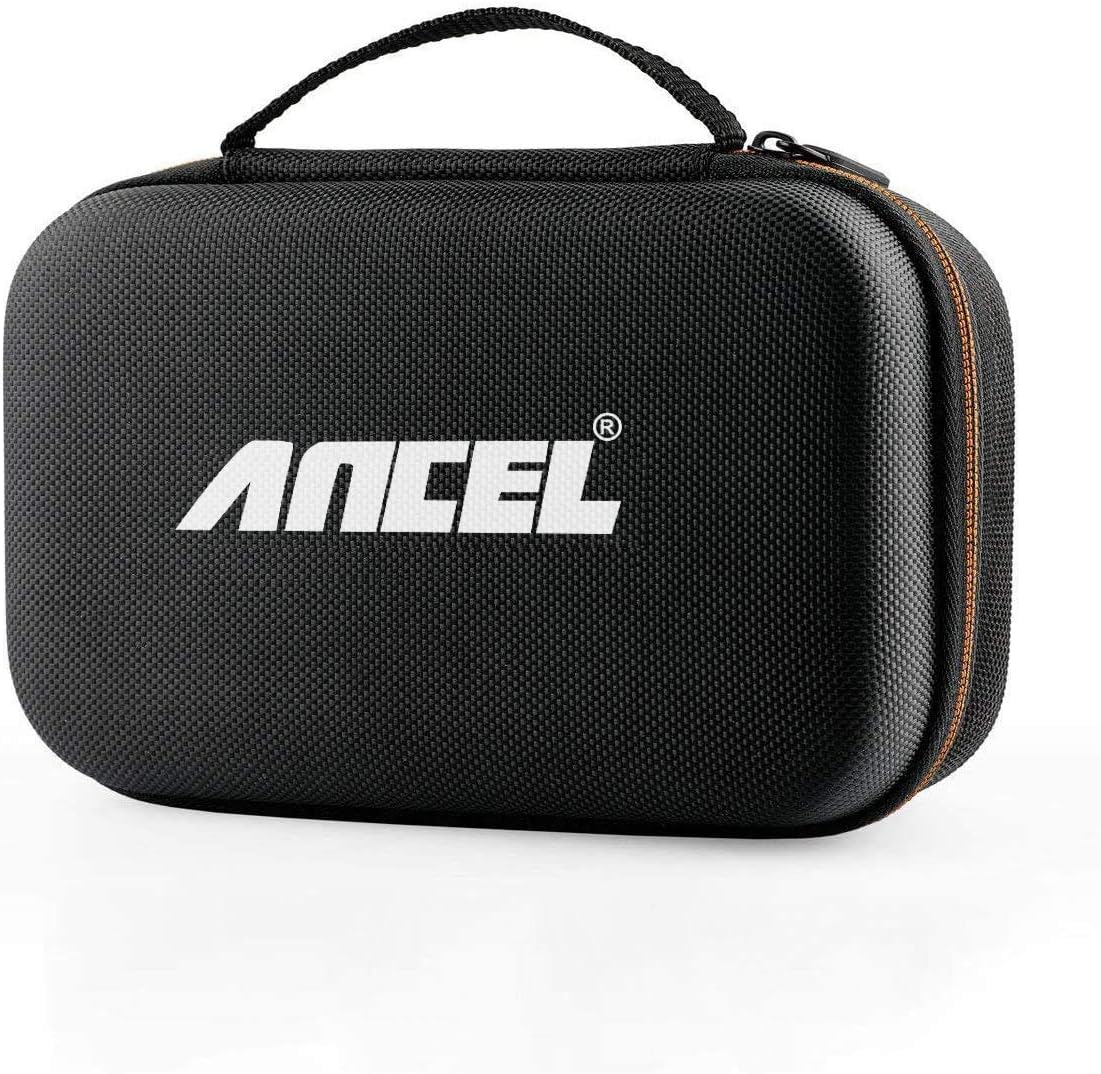

Сүрөт: ANCEL BA101 менен кошо берилген бышык коргоочу сумка.
Коопсуздук маалыматы
Автоунаалардын электр системалары менен иштөөдө ар дайым коопсуздукка артыкчылык бериңиз. ANCEL BA101 коопсуздук функциялары менен иштелип чыккан, бирок тийиштүү сактык чаралары дагы эле зарыл.
- Полярдуулукту кайтаруу: Эгерде сыноочу жана батарейка бузулса, анын бузулушунун алдын алатampлар туура эмес туташтырылган.
- Кыска туташуулардан коргоо: Сыноо учурунда кокусунан кыска туташуулардан коргоочу каражаттар.
- Унаанын аккумуляторлору менен иштеп жатканда ар дайым коопсуздук көз айнеги сыяктуу тиешелүү жеке коргонуу каражаттарын тагыныңыз.
- Унаа жакшы желдетилген жерде экенин текшериңиз.
- Сыноочу түзүлүштү жана батареяны ачык жалындан же учкундардан алыс кармаңыз.
- Сыноочу түзүлүштү бөлүктөргө бөлүүгө же өзгөртүүгө аракет кылбаңыз.

Сүрөт: Коопсуздук элементтеринин визуалдык көрүнүшү: тескери полярдуулуктан коргоо, батареяны кубаттоонун кажети жок жана кыска туташуудан коргоо.
Жайгашуу
ANCEL BA101ди орнотуу оңой. Сыноого даярдануу үчүн төмөнкү кадамдарды аткарыңыз:
- Кызыл жипти бекитиңиз: Кызыл позитивдүү (+) клды туташтырыңызamp 12V батареянын оң терминалына туташтырыңыз.
- Кара жипти бекитиңиз: Кара негативди туташтыруу (-) clamp 12 вольттук батареянын терс терминалына туташтырыңыз.
- Сыноочу туташкандан кийин автоматтык түрдө күйөт.

Сүрөт: Сыноочу түзүлүштү батарейкага туташтыруу боюнча этап-этабы менен көрсөтмөлөр: кызыл зымды туташтырыңыз, кара зымды туташтырыңыз жана сыноо режимин тандаңыз.
Иштөө нускамалары
ANCEL BA101 батареяңызды жана кубаттоо системаңызды ар тараптуу баалоо үчүн ар кандай сыноо режимдерин сунуштайт. LCD дисплейдеги параметрлерди тандоо үчүн навигация баскычтарын (ENTER, EXIT, Up, Ine) колдонуңуз.

Сүрөт: ANCEL BA101дин негизги менюсу, ар кандай тесттер жана маалыматтарды башкаруу үчүн параметрлерди көрсөтөт.
1. Аккумуляторду текшерүү (унаанын ичинде / унаадан чыкканда)
Бул сыноо батареянын жалпы абалын жана заряд деңгээлин баалайт.
- Орнотууларыңызга жараша, Негизги менюдан "Батарея унаада" же "Батарея жок" дегенди тандаңыз.
- Экрандагы көрсөтмөлөрдү аткарыңыз. Сыноочу төмөнкүдөй натыйжаларды көрсөтөт:
- Дени сак: Персенtagбатареянын ден соолугунун абалы.
- Заряд: Персенtagбатареянын заряды.
- Ички R: Батареянын ички каршылыгы.
- Бааланган: Муздак иштетүүгө бааланган Ampбатареянын s (CCA).
- CCA: Өлчөнгөн муздак крандоо Amps.
- Тtage: Учурдагы батареянын көлөмүtage.
- Дисплейде батарейканын "ЖАКШЫ БАТАРЕЯ", "ЖАКШЫ, КАЙРА ЗАРЯДДАҢЫЗ", "НАЧАР БАЛЕТ, АЛМАШТЫРЫҢЫЗ" же "АЛМАШТЫРЫҢЫЗ" экени көрсөтүлөт.

Сүрөт: Сыноочу түзмөк "ЖАКШЫ БАТАРЕЯ" натыйжасын көрсөтүп, анын толук абалы, кубаты, ички каршылык жана CCA маалыматы камтылган.
2. Cranking Test
Бул сыноо батареянын жана айланма системанын баштапкы иштешин баалайт.
- Менюдан "Куюу сыноосун" тандаңыз.
- Сыноочу сизден "КЫЙМЫЛДАТКЫЧТЫ ИШКЕ КИРГИЗҮҮ" деп сурайт.
- Унаанын кыймылдаткычын иштетиңиз. Сыноочу автоматтык түрдө RPMди аныктап, сыноону жүргүзөт.
- Жыйынтыктарга айландыруу убактысы жана көлөмү киретtagайландыруу учурунда e, айландыруу "НОРМАЛДУУ" экенин же көйгөйлөр бар экенин көрсөтөт.
3. Заряддоо сыноосу
Бул сыноо унаанын заряддоо системасын (генераторду) текшерип, анын батареясы туура заряддалып жатканын текшерет.
- Менюдан "Заряддоо тести" тандаңыз.
- Экрандагы көрсөтмөлөрдү аткарыңыз, алар кыймылдаткычты белгилүү бир RPMге чейин айландырууну камтышы мүмкүн.
- Сыноочу жүктөлгөн көлөмдү көрсөтөтtagд, түшүрүлгөн томtage жана толкундуу вольтtage, "VOL" же "VOL" экенин көрсөтүп туратTAG"КАДЫМДУУ" же кубаттоо системасында көйгөйлөр болсо.

Сүрөт: МисampCANCEL BA101 экранында айлануу сыноосунун, кубаттоо сыноосунун жана батарея сыноосунун жыйынтыктары көрсөтүлөт.
Техникалык шарттар
| Атрибут | Деталь |
|---|---|
| Бренд | ANCEL |
| Модель номери | BA101 |
| Power Source | Батарея менен иштейт (12V унаанын аккумуляторунан) |
| Минималдуу иштетүү көлөмүtage | 9 вольт (ток) |
| Жогорку температура рейтинги | 122 градус Фаренгейт |
| Колдоого алынган стандарттар | JIS, EN, DIN, SAE, CCA, BCI, GB, CA, MCA, IEC |
| Сыноо диапазону | 100-2000 CCA |
| Тактык | 99.6% |
| Түс | Кызыл |
| Корпустун ички өлчөмү | 7.9 x 5.5 x 2.4 дюйм |
Батарея шайкештиги:
- Суу каптаган батареялар
- AGM Flat Plate Батареялары
- AGM спиралдык батарейкалар
- GEL батареялары
- EFB батарейкалары

Сүрөт: ANCEL BA101 велосипеддерден баштап жүк ташуучу унааларга чейин ар кандай аккумулятор түрлөрү менен шайкеш келет.
Техникалык тейлөө
ANCEL BA101 батареясын текшергичиңиздин узак мөөнөттүү жана так иштешин камсыз кылуу үчүн, төмөнкү техникалык тейлөө көрсөтмөлөрүн аткарыңыз:
- Тазалоо: Ар бир колдонгондон кийин сыноочуну жумшак, кургак чүпүрөк менен сүртүңүз. Абразивдүү тазалоочу каражаттарды же эриткичтерди колдонбоңуз.
- Сактагыч: Сыноочу түзүлүштү коргоочу кутучасында, салкын, кургак жерде, күн нуру түз тийбеген жана өтө жогорку температурадан алыс сактаңыз.
- Кабельге кам көрүү: Сыноо өткөргүчтөрүн текшериңиз жанаampБузулуунун, эскирүүнүн же дат басуунун ар кандай белгилерин аныктоо үчүн үзгүлтүксүз текшерип туруңуз. Зарыл болсо, алмаштырыңыз.
- Тамчылардан качуу: Бышык болгону менен, ички бузулуулардын алдын алуу үчүн сыноочуну түшүрүп албаңыз.
Проблемаларды чечүү
Эгерде сиз ANCEL BA101 колдонуп жатканда көйгөйлөргө туш болсоңуз, төмөнкү жалпы көйгөйлөрдү чечүү боюнча кеңештерди караңыз:
- Сыноочу күйбөйт:
- Сыноо ыкмасын текшериңизamps туура батарея терминалдарына (кызылдан оңго, карадан терске) бекем туташтырылган.
- Батареянын көлөмүн текшериңизtage минималдуу иштөө көлөмүнөн жогоруtage (9V DC).
- Сыноо өткөргүчтөрүндө же сыноочунун өзүндө кандайдыр бир бузулуулар бар-жогун текшериңиз.
- Туура эмес окуулар:
- Батарея терминалдарынын таза жана дат баспаганын текшериңиз. Зарыл болсо, аларды тазалаңыз.
- Сыноочуга киргизилген батареянын түрү жана CCA рейтинги текшерилип жаткан батареяга дал келгенин текшериңиз.
- Сыноо учурунда туруктуу байланышты камсыз кылыңыз.
- "Беттик зарядды текшерүү" билдирүүсү:
- Бул батарейканын беттик заряды бар экенин көрсөтүп турат, аны так текшерүү үчүн алып салуу керек.
- Унаанын фараларын болжол менен 10 секунд күйгүзүп, андан кийин кайра текшерүүдөн мурун өчүрүңүз.
Кепилдик жана колдоо
Кепилдиктин так чоо-жайы, адатта, продуктуну сатып алуу боюнча документтериңизде берилет. Эң акыркы кепилдик маалыматы, техникалык колдоо же тейлөө боюнча суроолор үчүн, ANCEL кардарларды колдоо кызматына түздөн-түз кайрылыңыз.
Көбүрөөк маалымат жана колдоо ресурстары үчүн ANCEL расмий дүкөнүнө баш багыңыз:
