1. Introduction and Overview
This manual provides detailed instructions for the installation, operation, and maintenance of your Sofucor Smart Ceiling Fan. Please read this manual thoroughly before installation and use to ensure safe and efficient operation. This 52-inch smart ceiling fan features a quiet DC motor, 5 solid wood blades, integrated LED lighting, and multiple control options.
Figure 1: Sofucor 52-inch Smart Ceiling Fan in a living room setting.
2. Коопсуздук маалыматы
- Орнотуудан же тейлөөдөн мурун дайыма өчүргүчтөн электр кубатын өчүрүңүз.
- Орнотуучу конструкция желдеткичтин салмагын (болжол менен 15.71 фунт) көтөрө аларын текшериңиз.
- Бардык зымдар улуттук жана жергиликтүү электр эрежелерине ылайык болушу керек. Эгерде сиз зымдарды жакшы билбесеңиз, квалификациялуу электрикке кайрылыңыз.
- Орнотуу, тең салмактоо же тазалоо учурунда бычак кармагычтарды ийбеңиз.
- Ensure blades are at least 7 feet (2.13 meters) from the floor.
- Эгерде кандайдыр бир бөлүгү бузулса, желдеткичти иштетпеңиз.
3. Пакеттин мазмуну
Орнотууну баштоодон мурун бардык компоненттер бар экендигин текшериңиз:
- 1 × DC Motor
- 1 × LED жарык комплекти
- 1 × Алыстан башкаруу
- 5 × Solid Wood Blades
- 3 × Downrods (5", 10", and 24")
- Монтаждоочу жабдыктар (бурамалар, зым гайкалар ж.б.)
Figure 2: Unboxed components of the ceiling fan.
Video 1: Unboxing and Initial Assembly
4. Техникалык шарттар
| Өзгөчөлүк | Деталь |
|---|---|
| Бренд | Sofucor |
| Модель аты | 52K085 |
| Өлчөмү | 52 дюйм |
| Түс | Ак |
| Blades саны | 5 (Solid Wood) |
| Мотор түрү | DC Motor |
| Ызы-чуу деңгээли | 35дБ төмөн |
| Ылдамдык орнотуулары | 6 ылдамдык |
| Жарык түрү | Интегралдык LED |
| Ачык түстүү температуралар | 3 (Жөнгө салынуучу) |
| Башкаруу ыкмасы | Remote, App, Voice (Alexa/Google Assistant) |
| Таймер функциясы | 2-hour, 4-hour auto-off |
| Reversible Function | Yes (Summer/Winter mode) |
| Кошулган Downrods | 5", 10", 24" |
| Орнотуу түрү | Ceiling Mount (Flat or Sloped) |
| Ички/тышкы колдонуу | Indoor, Outdoor (Covered Patio) |
| Элемент Салмагы | 15.71 фунт |
| Аба агымынын кубаттуулугу | Мүнөтүнө 4500 куб фут |
Figure 3: Fan Dimensions and Recommended Room Size.
Figure 4: Energy Guide for the Sofucor 52-inch Smart Ceiling Fan.
5. Орнотуу жана орнотуу
The Sofucor Smart Ceiling Fan is designed for flexible installation on both flat and sloped ceilings. Three downrod options (5", 10", and 24") are included to accommodate various ceiling heights.
5.1 Желдеткичти орнотуу
Ensure the electrical box is securely mounted and capable of supporting the fan's weight. Attach the mounting bracket to the electrical box. For sloped ceilings, ensure the bracket is oriented correctly to allow the downrod to hang straight.
Figure 5: Flexible Installation Options with various downrods and ceiling types.
5.2 Зымдарды туташтыруу
Connect the fan's electrical wires to the household wiring according to the provided wiring diagram in the manual. Use the included wire nuts to secure connections. Ensure all connections are tight and properly insulated.
5.3 Бычакты бекитүү
Attach the 5 solid wood blades to the motor housing using the provided screws. Ensure all screws are tightened securely to prevent wobbling during operation.
Video 2: Easy Installation Overview
6. Иштөө нускамалары
Your Sofucor Smart Ceiling Fan offers multiple convenient control methods.
6.1 Алыстан башкаруу
The included remote control allows you to adjust fan speed, light settings, and activate special functions. It features dedicated buttons for fan ON/OFF, light ON/OFF, speed adjustment (6 levels), light color temperature change, dimming, timer settings (2H/4H), and reverse function.
Figure 6: Remote Control Functions for Light and Fan.
6.2 Колдонмо жана үн менен башкаруу
The fan is compatible with Alexa and Google Assistant, and can be controlled via a dedicated mobile app. This allows for remote adjustments of speed, light modes, and voice commands.
7-сүрөт: Alexa жана Google Assistant менен үн менен башкаруу.

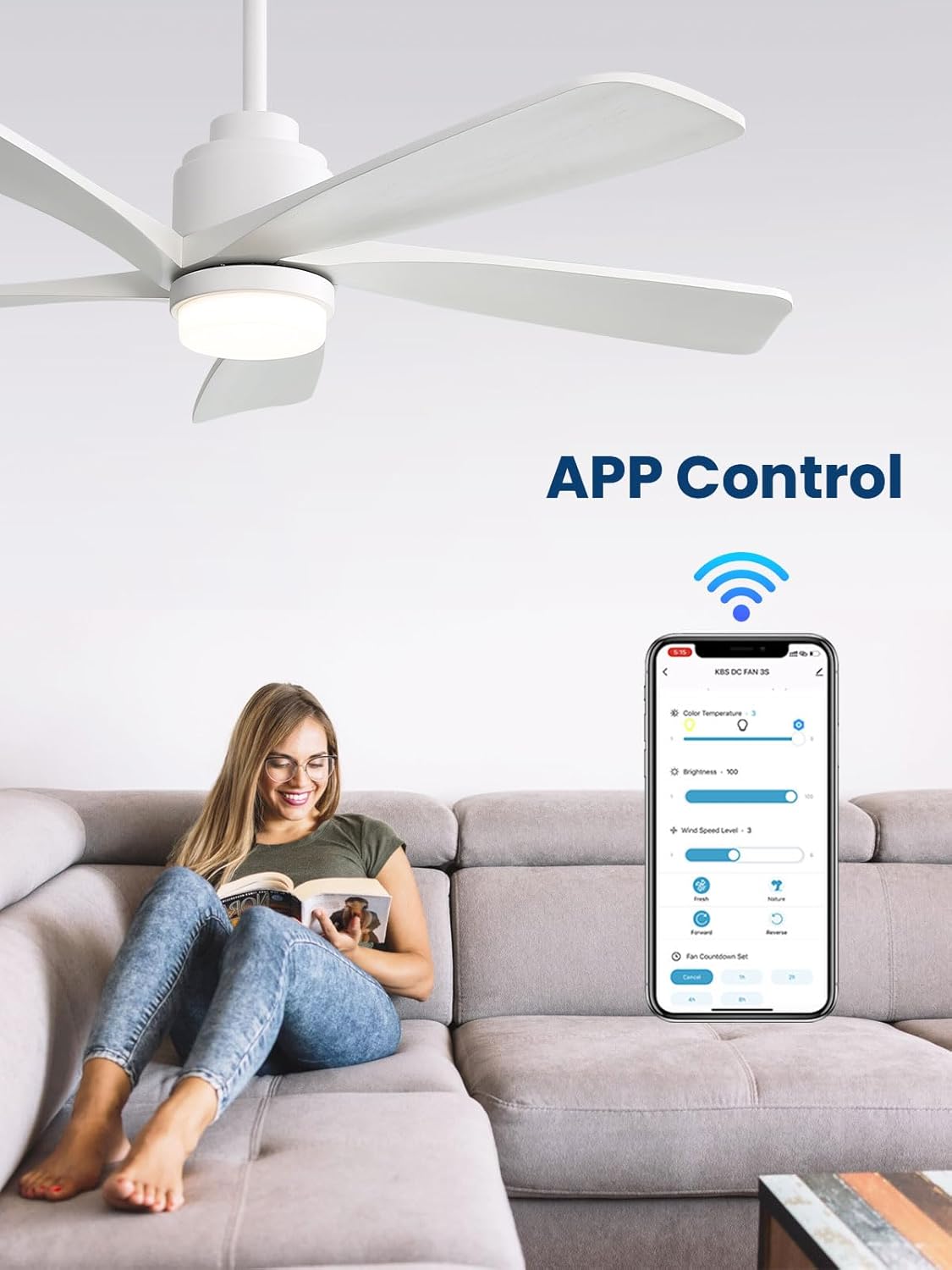

Figure 8: Mobile App Control Interface.
6.3 Adjustable Lighting and Memory Function
Customize your ambiance with three color temperatures (warm, natural, white light) and seamless dimming. The built-in memory function recalls your last light setting, so you always start with your preferred brightness and tone.
6.4 Reversible Function (Summer/Winter)
The fan features a reversible function to optimize air circulation for different seasons. In summer, the fan operates in downdraft mode to create a cooling breeze. In winter, it switches to updraft mode to circulate warm air evenly throughout the room.
Figure 9: Summer (Downdraft) and Winter (Updraft) Modes.
6.5 Таймер орнотуулары
Utilize the 2-hour or 4-hour auto-off timer function for convenience, especially during sleep.
Figure 10: Timer Function for convenience.
7. Техникалык тейлөө
- Тазалоо: Вентиляторду тазалоо үчүн, жумшак, d менен сүртүңүзamp кездеме. Абразивдүү тазалагычтарды же эриткичтерди колдонбоңуз.
- Бычакты багуу: Periodically check blade screws for tightness. Loose screws can cause wobbling and noise.
- Жарык булагы: The integrated LED light source is designed for long-term use and typically does not require replacement.
8. Кыйынчылыктарды
| Көйгөй | Мүмкүн себеп | Чечим |
|---|---|---|
| Күйөрман иштебейт | Loose wire connections, no power, remote battery low. | Check circuit breaker, ensure all wiring is secure, replace remote battery. |
| Күйөрман солкулдайт | Loose blade screws, unbalanced blades, improper mounting. | Tighten all blade screws, ensure blades are balanced, re-check mounting bracket. |
| Жарык иштебейт | Loose wire connection, light kit failure. | Check light kit wiring, contact customer support if light kit is faulty. |
| Алыстан жооп бербей жатат | Low battery, interference, remote not paired. | Replace remote battery, ensure no obstructions, re-pair remote according to manual. |
9. Кепилдик жана колдоо
Sofucor offers a lifetime warranty for the motor жана а Тетиктерге 3 жылдык кепилдик. If the motor does not work, it can be replaced for free for life. Other parts are covered for 3 years. For any after-sales or installation questions, our 24-hour customer service team сизге жардам берүү үчүн жеткиликтүү.
Contact information for support can be found on the Sofucor official webсайт же сатып алуу документтери.
