Saker 6-Inch Cordless Mini Electric Chainsaw Instruction Manual

1. Киришүү

Thank you for choosing the Saker 6-Inch Cordless Mini Electric Chainsaw. This portable and efficient tool is designed for light pruning, small tree cutting, and general garden maintenance. Its compact size and cordless operation provide convenience and ease of use. Please read this manual thoroughly before operating the chainsaw to ensure safe and effective use.

2. Маанилүү коопсуздук нускамалары

Өрт, электр тогуна урунуу жана олуттуу жаракат алуу коркунучун азайтуу үчүн ар дайым негизги коопсуздук чараларын сактаңыз. Бул колдонмону келечекте колдонуу үчүн сактап коюңуз.

• Жеке коргонуу каражаттары (ЖКК): Always wear safety glasses, gloves, and sturdy footwear. Hearing protection is recommended.
• Иш чөйрөсү: Жумушчу жерди таза жана жакшы жарыктандырыңыз. Электр арааны күйүүчү суюктуктар, газдар же чаң бар сыяктуу жарылуучу чөйрөдө иштетпеңиз.
• Электр коопсуздугу: Жерге туташтырылган же жерге төшөлгөн беттерге денеге тийбеңиз. Электр шаймандарын жамгырга же нымдуу шарттарга тийгизбеңиз.
• Chainsaw Handling: Hold the chainsaw firmly with both hands during operation. Ensure a stable footing. Never operate with one hand unless specifically designed for it and you are trained.
• Артка соккунун алдын алуу: Be aware of the kickback danger zone. Avoid cutting with the tip of the guide bar.
• Тейлөө: Disconnect the battery pack before making any adjustments, changing accessories, or storing the chainsaw.
• Балдар жана байкоочулар: Балдарды жана жанында тургандарды жумуш аймагынан коопсуз аралыкта кармаңыз.

3. Пакеттин мазмуну

Your Saker Mini Electric Chainsaw package typically includes the following items:

• Saker Mini Electric Chainsaw Unit (6-inch guide bar)
• 2 x 20V MAX 1.5Ah Li-ion Batteries
• Батарея заряддагыч
• 2 x чынжырлар
• Oil Bottle (empty, for chain lubrication)
• Screwdriver
• ачкыч
• Коргоочу куту
• Instruction Manual

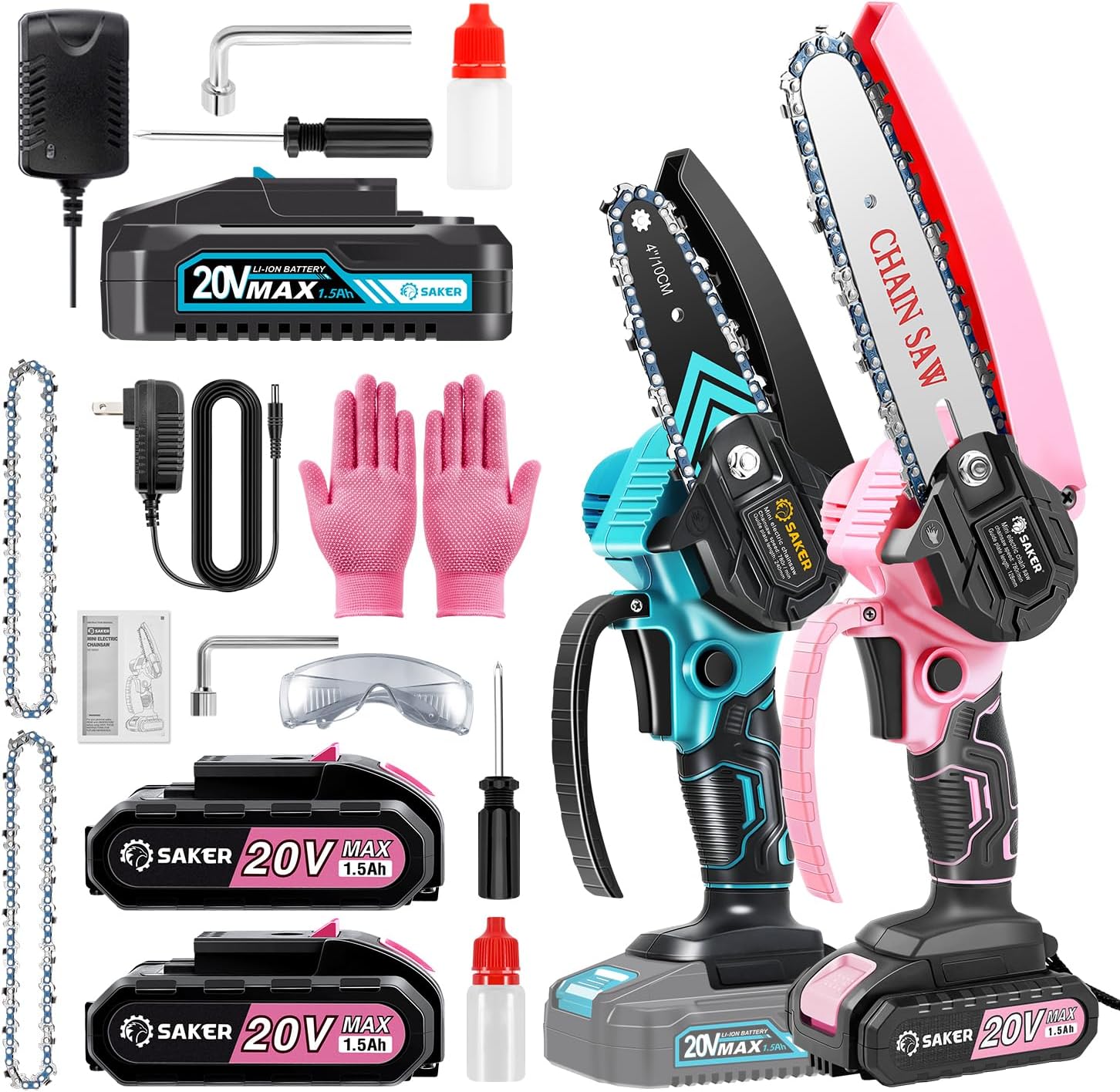

Сүрөт 3.1: Бүттүview of the Saker Mini Chainsaw kit, showing the chainsaw units, two batteries, charger, spare chains, oil bottle, tools, and the protective carrying case.

4. Орнотуу

4.1. Батареяны заряддоо

1. Заряддоо түзүлүштү стандарттуу розеткага туташтырыңыз.
2. Insert the 20V MAX 1.5Ah Li-ion battery into the charger.
3. Allow the battery to charge fully. The indicator light on the charger will change to signal a full charge.
4. Толук заряддалгандан кийин батареяны заряддагычтан чыгарыңыз.

4.2. Chain and Guide Bar Installation

Ensure the battery is removed before installation.

1. Unscrew the side cover retaining nut using the provided wrench and remove the side cover.
2. Place the chain around the guide bar, ensuring the cutting edges face the correct direction (away from the motor).
3. Align the chain with the sprocket on the chainsaw body and fit the guide bar into its slot.
4. Replace the side cover and lightly tighten the retaining nut. Do not fully tighten yet.

4.3. Чынжырдын чыңалуусун жөндөө

Proper chain tension is crucial for safe operation and efficient cutting.

1. Using the screwdriver, adjust the chain tensioning screw until the chain is snug against the guide bar but can still be pulled freely by hand.
2. Ensure there is no excessive slack or tightness. A properly tensioned chain should not sag from the guide bar and should move smoothly.
3. Once tensioned, fully tighten the side cover retaining nut with the wrench.

4.4. Чынжырды майлоо

Regular lubrication extends chain life and improves cutting performance.

1. Fill the provided oil bottle with appropriate chain lubricant (not included).
2. Apply a small amount of lubricant directly onto the chain and guide bar before each use and periodically during extended operation.

Image 4.1: Detail of the chainsaw chain and guide bar, illustrating the cutting surface and overall length.

5. Иштөө нускамалары

5.1. Операцияга чейинки текшерүү

• Батарея толук заряддалганын жана коопсуз салынганын текшериңиз.
• Verify the chain is properly tensioned and lubricated.
• Бардык гайкалар жана болттар бекем экендигин текшериңиз.
• Inspect the work area for any obstructions or hazards.

5.2. Баштоо жана токтотуу

1. Баштоо: Press and hold the safety lock-off button (often located on the handle). While holding the safety button, squeeze the trigger switch to start the chainsaw.
2. Токтотуу: Release the trigger switch. The chain will stop rotating.

Image 5.1: Key components of the chainsaw, including the safety lock-off level and protective baffle.

5.3. Кесүү техникасы

• Ар дайым чынжыр арааны эки колуңуз менен бекем кармаңыз.
• Position yourself to maintain balance and control.
• Allow the chainsaw to reach full speed before engaging the wood.
• Apply light, steady pressure. Do not force the saw through the cut.
• Be mindful of the protective baffle, which helps prevent debris from flying towards the user.
• For branches, cut from the top down to avoid pinching the guide bar.

Image 5.2: The Saker Mini Chainsaw performing a cut, illustrating its high efficiency.

6. Техникалык тейлөө

Үзгүлтүксүз тейлөө чынжырчаңыздын узак мөөнөттүү жана оптималдуу иштешин камсыз кылат.

6.1. Тазалоо

• After each use, remove the battery.
• Clean the guide bar and chain of sawdust and debris using a brush or compressed air.
• Wipe down the chainsaw body with a damp кездеме. Катуу химиялык заттарды колдонбоңуз.

6.2. Chain Care

• Майлоо: Re-lubricate the chain frequently during use, especially during long cutting sessions.
• Курчтоо: A dull chain requires more force and can cause kickback. Sharpen the chain regularly or replace it with a new one when necessary. Refer to the chain manufacturer's instructions for sharpening.
• Алмаштыруу: Use only Saker-approved replacement chains.

6.3. Батареяны сактоо

• Батареяларды күн нурунан жана экстремалдык температурадан алыс салкын, кургак жерде сактаңыз.
• Узак мөөнөттүү сактоо үчүн, батарейкаларды болжол менен 50% сыйымдуулугуна чейин заряддаңыз.

7. Кыйынчылыктарды

8. Техникалык шарттар

9. Кепилдик жана колдоо

For warranty information, technical support, or to purchase replacement parts, please refer to the contact information provided with your product packaging or visit the official Saker webсайт. Сатып алганыңыздын далили катары сатып алуу дүмүрчөгүңүздү сактаңыз.
