GODIAG GT100 Automotive Tools OBD II Breakout Box & GODIAG FEM BDC New Type Test Platform User Manual

1. Киришүү

This user manual provides detailed instructions for the proper use and maintenance of the GODIAG GT100 Automotive Tools OBD II Breakout Box and the GODIAG FEM BDC New Type Test Platform. These tools are designed to assist automotive professionals and enthusiasts with vehicle diagnostics, ECU bench operations, and key programming tasks. Please read this manual thoroughly before operating the devices to ensure safe and effective use.

2. Package Contents and Product Overview

2.1 Пакеттин мазмуну

Төмөндө тизмеленген нерселердин баары пакетиңизге камтылганын текшериңиз:

GODIAG GT100 OBD II Breakout Box
GODIAG FEM BDC New Type Test Platform
Кубат менен камсыздоо (12V)
DB25 Colored Jumper Cable
OBD 2-in-1 Extension Cable
24pcs XWire Accessories
6pcs Banana Plugs
Колдонуучунун Колдонмосу (бул документ)

2.2 Продукт бүттүview

GODIAG GT100 and FEM BDC Test Platform with accessories — Figure 2.2.1: ашыкview of the GODIAG GT100 OBD II Breakout Box, GODIAG FEM BDC New Type Test Platform, and included accessories. This image displays the main units along with various cables and connectors.

Close-up of GODIAG GT100 OBD II Breakout Box — 2.2.2-сүрөт: Детальдуу view of the GODIAG GT100 OBD II Breakout Box. It features a 16-pin input jack layout simulating the OBDII interface, an ECU connector, a tool connector, and power switches for 12V(30) and 12V(15) outputs, along with a voltage дисплей.

Close-up of GODIAG FEM BDC New Type Test Platform — 2.2.3-сүрөт: Детальдуу view of the GODIAG FEM BDC New Type Test Platform. This platform is designed for bench testing and key programming for BMW FEM/BDC modules, featuring various connectors and a DB25 interface.

3. Орнотуу нускамалары

3.1 Setting up the GODIAG GT100 OBD II Breakout Box

Кубат туташуу: Connect the provided 12V power supply to the DC (12V) input port on the GT100 unit.
Vehicle Connection (for in-vehicle use): Plug the OBD 2-in-1 extension cable into the OBDII port of your vehicle and connect the other end to the GT100's OBDII input.
ECU Bench Connection (for bench use): For bench operations, connect the ECU to the GT100 using appropriate cables and the DB25 colored jumper cable. Ensure correct pin assignments based on the ECU's wiring diagram.
Тышкы түзмөк туташуу: Connect your diagnostic scanner or programming tool to the "Tool Connector" or "ECU Connector" on the GT100 as required for your specific task.

3.2 Setting up the GODIAG FEM BDC New Type Test Platform

Модуль туташуу: Connect the FEM/BDC module to the test platform using the designated connectors (CON7, CON8, Odometer Connector, FEM/BDC Power Connector). Refer to Figure 3.2.1 for connection points.
Электр камсыздоо: Ensure the FEM/BDC test platform receives adequate power. This can often be supplied via the GT100 or a dedicated power source.
Ачкычты киргизүү: For key programming, insert the key into the designated slot on the FEM/BDC test platform.
Диагностикалык куралга туташуу: Connect the FEM/BDC test platform to your diagnostic or key programming tool (e.g., via the DB25 port) to initiate communication and operations.

Diagram showing connections for Odometer and FEM/BDC power — Figure 3.2.1: Connection points for the FEM/BDC test platform, illustrating how to connect the odometer and FEM/BDC power connectors to the module.

Diagram showing FEM/BDC test platform connections to a BMW vehicle — Figure 3.2.2: Illustrative diagram of the FEM/BDC test platform's connections, typically used for BMW FEM/BDC modules, showing the various cable connections to the module and the overall setup.

4. Иштөө нускамалары

4.1 Using the GODIAG GT100 OBD II Breakout Box

Dashboard Illumination: The GT100 can be used to short-circuit banana plug connectors to illuminate the vehicle's dashboard, which is useful for testing or key programming when the car keys are lost.
ECU Bench Tool: The GT100 allows powering an ECU on the bench for diagnostics, immobilizer work, and key programming. It can be powered by the included power adapter or via the vehicle's OBDII port.
16-Pin Design & Extension Cable: The input jack layout simulates the 16-pin OBDII interface, allowing quick and intuitive testing. All 16 pins can be easily connected when communicating with OBD2 scanners. The 1.2m extension cable provides flexibility.
Sustaining ECU Power: Before replacing a vehicle's battery, connect the GT100 to sustain power to the vehicle's ECU. This prevents data loss, audio lock-up, or malfunctions due to power interruption to the ECU control module.
Multi-ECU Connection: The GT100 supports connecting multiple ECU control modules simultaneously using the colored jumper wires for complex diagnostic or programming tasks.

Diagram showing multiple ECU control modules connected to the GT100 — Figure 4.1.1: Illustration of connecting multiple ECU control modules to the GODIAG GT100 using colored jumper cables, enabling comprehensive testing and programming.

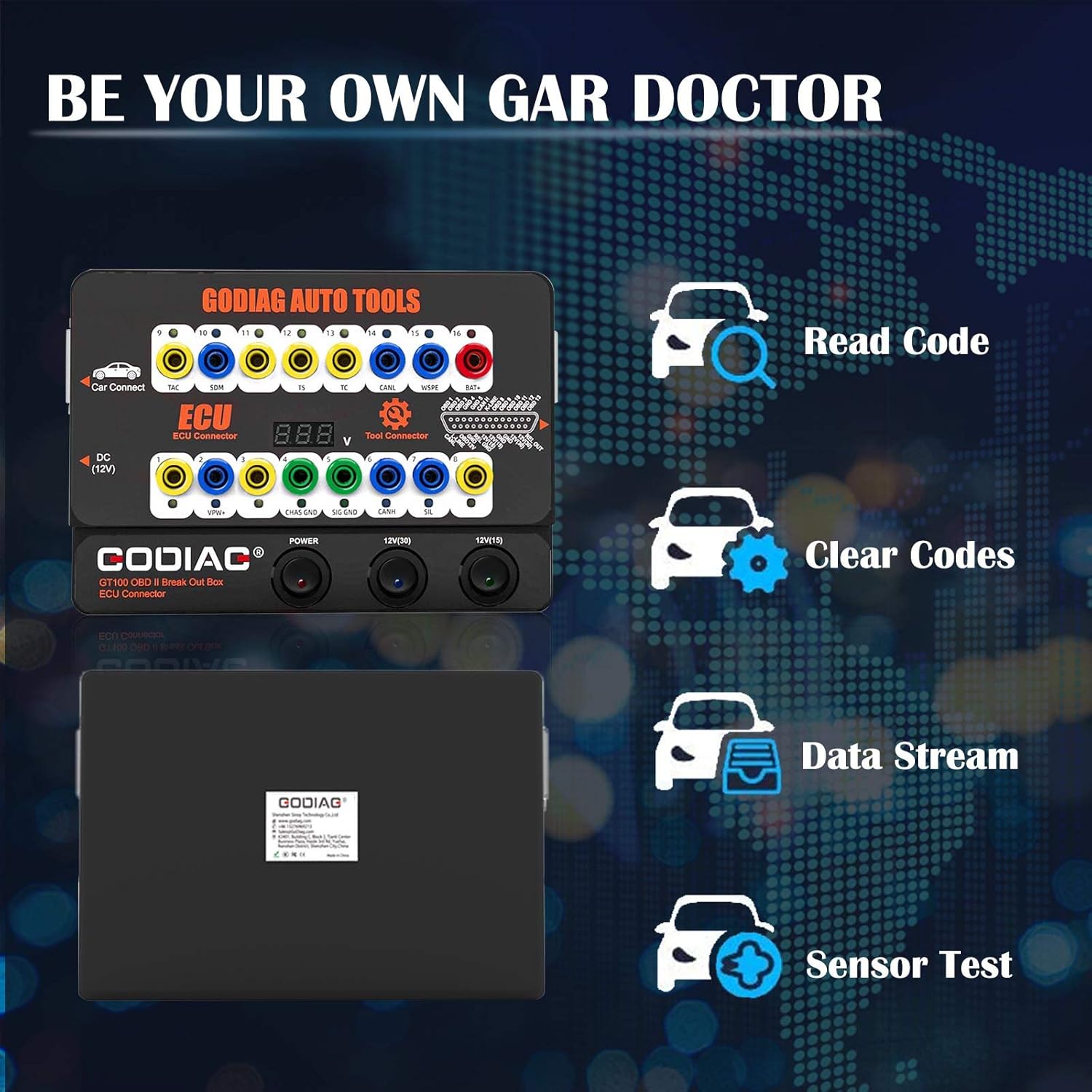

GODIAG GT100 with diagnostic functions — Figure 4.1.2: The GODIAG GT100 is capable of various diagnostic functions including reading codes, clearing codes, displaying data streams, and performing sensor tests.

4.2 Using the GODIAG FEM BDC New Type Test Platform

Module Communication Test: This platform allows you to connect directly to the FEM/BDC module to test its communication capabilities and identify any malfunctions outside of the vehicle.
Негизги программалоо: When used in conjunction with a compatible key programming tool, the FEM/BDC test platform facilitates key programming for BMW FEM/BDC modules on the bench.

GODIAG GT100 and FEM BDC connected for key programming — Figure 4.2.1: The GODIAG GT100 and FEM BDC test platform connected to a laptop, demonstrating a setup for key programming or module diagnostics.

Close-up of FEM BDC test platform with key inserted — Сүрөт 4.2.2: Жакын пландан view of the FEM/BDC test platform with a vehicle key inserted, ready for programming or testing procedures.

5. Техникалык тейлөө

Тазалоо: Regularly wipe the devices with a soft, dry cloth. Do not use abrasive cleaners or solvents.
Сактагыч: Store the tools in a cool, dry place, away from direct sunlight and extreme temperatures. Keep them in their original packaging or a protective case when not in use to prevent damage.
Кабельге кам көрүү: Inspect cables and connectors regularly for signs of wear or damage. Replace any damaged cables immediately to ensure safe and reliable operation.
Программалык камсыздоо жаңыртуулары: Check the official GODIAG website for any available firmware or software updates for your tools to ensure optimal performance and compatibility with new vehicle models.

6. Кыйынчылыктарды

If you encounter issues with your GODIAG GT100 or FEM BDC Test Platform, refer to the table below for common problems and their solutions.

Көйгөй	Мүмкүн себеп	Чечим
Түзмөк күйбөйт.	No power supply, faulty cable, or power switch off.	Ensure power adapter is securely connected and plugged into a working outlet. Check power switches on the GT100. Test with a different power source if available.
Cannot establish communication with ECU/module.	Incorrect wiring, faulty cable, incompatible protocol, or module issue.	Verify all connections are correct and secure. Check pin assignments. Ensure the diagnostic tool supports the module's protocol. Test the module independently if possible.
Key programming fails.	Incorrect procedure, incompatible key, module issue, or software error.	Follow the key programming tool's instructions precisely. Ensure the key is compatible. Verify the FEM/BDC module is functioning correctly. Update programming software.
Dashboard does not light up using GT100.	Incorrect banana plug connection or vehicle specific issue.	Double-check the banana plug connections for short-circuiting. Ensure the vehicle's electrical system is functional.

7. Техникалык шарттар

Өзгөчөлүк	Деталь
Продукт аты	GODIAG GT100 Automotive Tools OBD II Breakout Box & GODIAG FEM BDC New Type Test Platform
Бренд	ГОДИЯГ
Модель номерлери	GT100, FEM/BDC Test Platform
ASIN	B0CT4ZT3WJ
Киргизүү көлөмүtage (GT100)	12V DC (via power adapter or OBDII)
OBDII Pin Layout	Simulates standard 16-pin OBDII interface
Узартуу кабелинин узундугу	1.2m (OBD2 breakout box extension cable)
Шайкештик	Universal OBDII vehicles (GT100), BMW FEM/BDC modules (FEM/BDC Test Platform)

8. Кепилдик жана колдоо

GODIAG products typically come with a manufacturer's warranty. Please refer to the warranty card included with your product or visit the official GODIAG website for detailed warranty terms and conditions. For technical support, product inquiries, or service requests, please contact GODIAG customer support through their official channels. Keep your purchase receipt as proof of purchase for warranty claims.

Official GODIAG Store: Visit the GODIAG Store on Amazon
